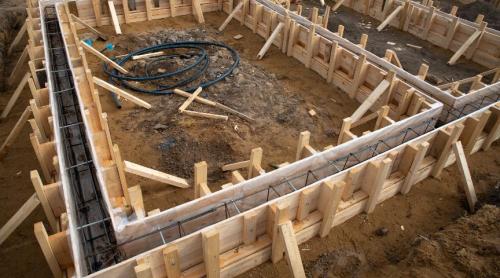

Армокаркас для ленточного фундамента. Схема армирования фундамента

Армокаркас для ленточного фундамента. Схема армирования фундамента

Перед началом работ необходимо тщательно продумать схему арматурного каркаса для ленточного фундамента и составить чертеж . Например, если дом будет состоять из одного этажа с мансардой размерами 10×6, она будет выглядеть следующим образом.

В качестве рабочих прутов берется шесть металлических стержней класса A3 диаметром 12мм, а поперечное армирование будет выполнено с помощью хомутов из стержней класса A1 диаметром 8 мм. Хомуты устанавливаются с шагом в углах и Т-образных пересечениях 200 мм, в остальных-600 мм.

Уязвимые места усиливаются с помощью угловых и диагональных вутов прутами класса A3 диаметром 12 мм . В местах примыкания вут к рабочим стержням устанавливается нахлест 50 диаметров (50х12мм=600 мм).

Стыковку по длине продольных прутов в этом случае планируется выполнить нахлёстом по длине похожей протяженности (600 мм). Такие места стоит укрепить хомутами с меньшим шагом (200 мм). Пруты арматуры планируется взять длиной 11,7 м. Чем меньше соединений, тем лучше , поэтому лучше брать пруты из стали максимальной длины.

Армировать углы и Т-образные пересечения можно и с помощью, так называемых лапок, которые, по сути, являются Г-образными загибами рабочих прутов на диаметр 50.

Часто в течение периода эксплуатации сталь может подвергаться коррозии, поэтому при армировке фундамента лучше провести дополнительные работы с целью обеспечить защитный слой арматуры.

Для ленточного фундамента величина этого слоя равняется приблизительно 40 мм у боковых и верхних граней. Если подошва выполнена из бетона В2-5, толщина которого составляет 100 мм, защитный слой должен быть минимально 40 мм , но можно увеличить до 70 мм.

Соединительный хомут устанавливаются с шагом, который равняется 3/8 высоты ленточного основания, что составляет минимально 25 см. Согласно СНиП, шаг между рабочими стержнями арматуры в ленточном фундаменте должен быть не менее 25 см и не более 40 см . Поперечная арматура устанавливается с шагом, который равняется1/2 высоты рабочего сечения, но не больше 0,3 м.

Армирование ленточного фундамента СНиП. Схема армирования и технология строительства основания

Армирование бетонной формы основания проводится в два яруса – верхним и нижним рядами арматуры с поперечным и продольным усилением дополнительными прутьями. Для формирования прочного, но гибкого армокаркаса применяют арматурные прутья категории А III – это стальной профиль круглого сечения Ø 10-16 мм, имеющий два продольных ребра жесткости и поперечные грани, отлитые по спирали.

При общей высоте основания ≥ 0,15 м в каркас необходимо встраивать вертикальные стержни арматуры, что делается методом связывания при помощи мягкой вязальной проволоки (СНиП 52-01-2003 и СП 52-101-2003). Для вертикального усиления каркаса применяют арматуру класса А I – это гладкая арматура Ø 6-8 мм. Чтобы компенсировать продольные нагрузки в теле бетонного ленточного фундамента, каркас усиливается поперечной арматурой, которая предотвращает образование микротрещин и скрепляет друг с другом продольные ярусы армирующего каркаса основания.

Онлайн калькулятор для расчета арматуры

Согласно указанным СНиП, вертикальная и поперечная арматура связывается в единую конструкцию стальными хомутами, расстояние между которыми соблюдается как 3/8 от высоты ленточного фундамента, и должно быть ≥ 0,25 м.

Также армирующий каркас в соответствии со снип фундаменты ленточные не должен собираться из поврежденных или ржавых стержней – арматура должна быть ровной и порезанной по расчетным размерам. Отдельные арматурные прутья также соединяются между собой при помощи мягкой или отожженной вязальной проволоки и вязального крючка. Применять сварочное оборудование разрешено только для соединения прутьев с мариковкой «С».

Армирование ленточных оснований

Правила связывания армирующего каркаса должны соблюдаться неукоснительно, иначе не получится добиться требуемой жесткости каркаса. Связывание углов и присоединений каркаса предотвращает разрушающее воздействие локальных нагрузок на фундамент. Для угловых примыканий используются арматурные прутья класса А III. Основные рекомендации при соединении углов армокаркаса:

1. Прут необходимо согнуть в таким образом, чтобы один его конец входил в стену основания, второй конец входил в противоположную стену;
2. Запускать стержень арматуры на противоположную стену следует на длину сорока диаметров прута;
3. Не разрешается применять простое связывание пересечений арматуры без из усиления дополнительными вертикальными и поперечными отрезками арматуры;
4. При длине прута, не позволяющей загнуть его на противоположную стену фундамента, арматура соединяется Г-образными металлическими профилями;
5. Шаг между соединительными хомутами выбирается в два раза короче, чем в ленте.

Армирование фундамента чертеж. Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.

После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основанию Источник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.

Какую арматуру лучше выбрать

Стальная арматура изготавливается соответственно ГОСТу 5781-82, с различными типами профиля. Для железобетонных монолитных плит перекрытия используют стержень класса А400. Пруты имеют визуальные отличительные особенности, а именно:

• А 240 – изделие с гладкой поверхностью;
• А 300 – имеет на поверхности периодический профиль с кольцевым узором;
• А 400 – имеется серповидный узор на профиле в форме «елочки».

Важно! Использовать арматуру низких категорий не допустимо.

Методика изготовления армирующей сетки и каркаса

Существует два варианта соединения прутков между собой - связывание и сварка. При методике связывания применяют проволоку с диаметром 2-3 мм. Обмотка происходит вручную либо при помощи специального оборудования, которое помогает сделать обмотку вокруг стержней. Этот вариант трудоемкий, но обеспечит надежность соединений.

Готовые сваренные сетки монтировать быстрее и проще, чем при методике связывания. Единственный минус – это трудность, возникающая при подборе необходимого типоразмера.

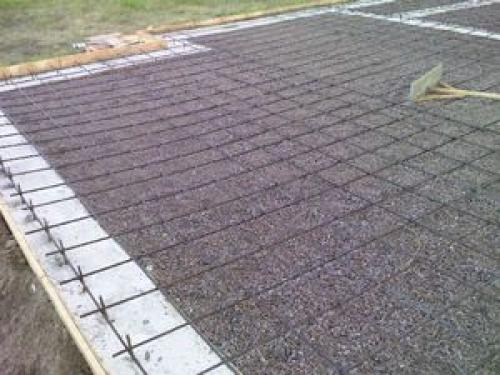

Прутки арматуры для фундаментной плиты Источник bigbang.in.ua

При применении сварочного аппарата, рекомендуется в важных зонах – угол постройки и прочие участки, где массивные стены будут создавать нагрузку на конструкцию, арматуру следует в обязательном порядке соединять проволокой.

Метод сварки применяется в редких случаях, так как главный недостаток такого варианта – жесткое и неподвижное соединение. Это плохо сказывается на качестве монолитного фундамента. При сваривании металлические элементы расплавляются, после чего снижаются показатели прочности арматурных элементов.

Какой песок нужен для фундамента: выбор по характеристикам и происхождению

Работы по укладке арматуры

При укладке армирующей конструкции в опалубку следует рассчитывать все так, чтобы все стержни после заливки были покрыты защитным бетонным слоем в 2-3 см. Для соблюдения необходимого расстояния используют специальные пластиковые фиксирующие элементы, металлические «лягушки или «стульчики».

В случае, когда длина прута короче, чем вся ширина фундамента, делают нахлест не меньше 40 диаметров рабочих стержней. Например, для прута 1,2 см, рекомендованный нахлест 48 см.

Армирование монолитного фундамента в предварительно подготовленном приямке сократит продолжительность работ и поможет без сложностей произвести укладку непосредственно на месте.

Ручная вязка арматуры Источник dostroyka.com

Минусом такого монтажа является риски повреждения уложенной уплотненной подушки и гидроизоляционного материала. Укладку каркаса лучше проводить в таком порядке:

1. Собранный нижний пояс укладывают на подпорки.
2. Устанавливают поперечные прутки.
3. Собирают верхнюю часть конструкции, методом связывания проволокой соединяют стойки и верхний пояс.

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Армирование ленточного фундамента гост. Требования СНиП к монтажу арматуры

Общие схемы и требования к возведению конструкций с использованием бетона (железобетона) определены в СНиП 52−01−2003. Данный документ содержит правила расчета склонности железобетона к деформациям, его способности к образованию трещин, показателей прочности, требования к размерам и формам конструкции:

• при возведении фундаментов можно использовать только арматуру, соответствующую стандартам , с сертификатом качества, определенную в проектной документации;
• прутья сцепляются так, чтобы полностью исключить возможность их смещения во время заливки бетона;
• если для армирования ленточного фундамента используются сварные каркасы или сетки, то при их изготовлении разрешается применять такой способ сварки, который не допускает деформирования;
• радиус изгиба арматурных прутьев должен соответствовать затребованному в проекте;
• механические стыки арматуры по прочности не должны уступать прочности основного материала;
• расстояние между вертикальными стержнями зависит от их диаметра , вида заполнителя бетонной смеси, расположения в каркасе, метода заливки бетона, но не допускается шаг меньше, чем 25 см;
• расстояние между продольными прутьями не должно превышать 40 см;
• расстояние между прутьями, установленными поперечно, не должно превышать 30 см.

Для вертикального армирования используются прутья с диаметром 10−12 мм с ребристой поверхностью. Для продольного расположения диаметр арматуры не должен быть меньше, чем 10 мм и больше, чем 32 мм. Для поперечного размещения используется арматура с диаметром от 6 до 8 мм.

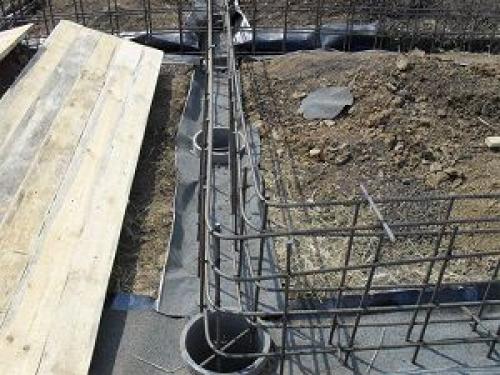

Расчет армирования ленточного фундамента.

занимает основное место среди всех опорных конструкций для зданий и сооружений.

Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.

Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.

Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работаи металлической арматуры.

Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий .

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается .

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура . Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции :

• Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
• Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко .

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой) .

Онлайн калькулятор

Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис —ленточного фундамента.

Инструкция по работе с калькулятором

В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.

Например, нанеобходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

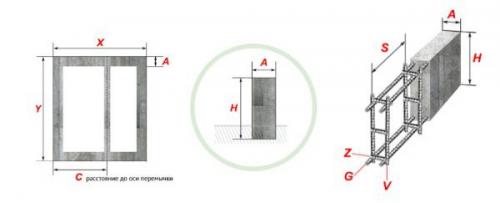

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.

В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — , количества бетона и т.д.

Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .

ВАЖНО!

Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.

Порядок расчета

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно .

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что погружения рабочей арматуры не должна превышать 2-5 см, получаем :

• Для лент толщиной менее 50 см — 2 рабочих стержня.
• Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

Сечение ленточного фундамента. Правильный ленточный фундамент: расчет и устройство

Ленточный фундамент – самый распространенный вариант для загородного дома. Он имеет отличную несущую способность и равномерно распределяет вес конструкций здания, при этом относительно несложен в устройстве.

По сути ленточный фундамент представляет собой железобетонную стену или полосу, которая проходит по всему периметру здания и принимает на себя нагрузку от стен. Фундамент такого типа отлично подходит для частного дома, однако ошибки при выборе типа ленточного фундамента, расчете его параметров и техническом исполнении случаются нередко - и приводят к довольно печальным последствиям. Каким должен быть правильный ленточный фундамент и что обязательно нужно знать, если вы собираетесь возводить на нем дом?

Ленточный фундамент: какой он бывает

Прежде всего ленточные фундаменты различаются по степени заглубления в грунт.

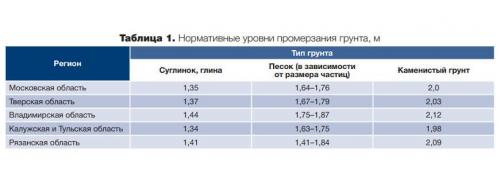

Заглубленный ленточный фундамент закладывается ниже уровня промерзания грунта; такая конструкция предназначена для больших тяжелых сооружений с глубоким подвалом либо цокольным этажом. Строго говоря, специалисты не считают экономически целесообразной организацию заглубленного ленточного фундамента высотой более 2,5 м, поэтому для дома с высокими подвальными или цокольными помещениями лучше рассмотреть другие варианты.

Для легких загородных домов заглубленный фундамент не рекомендован: малый вес строения не в состоянии будет компенсировать действие сил морозного пучения грунта на большую площадь его подземной поверхности. Это чревато неравномерными подвижками фундамента и изменением его геометрии, что неизбежно скажется на состоянии конструкций дома.

Мелкозаглубленный ленточный фундамент устраивается выше глубины промерзания и рекомендуется для климатических зон, где эта глубина составляет не более 1,7 м. На непучинистых грунтах конечная глубина заложения фундамента не имеет особого значения и диктуется только инженерными характеристиками здания. На пучинистых грунтах фундамент закладывают на минимальную глубину 0,75 – 1 м, при этом необходимо принимать меры для дренажа и утепления грунта.

Также ленточный фундамент может быть монолитным или сборным.

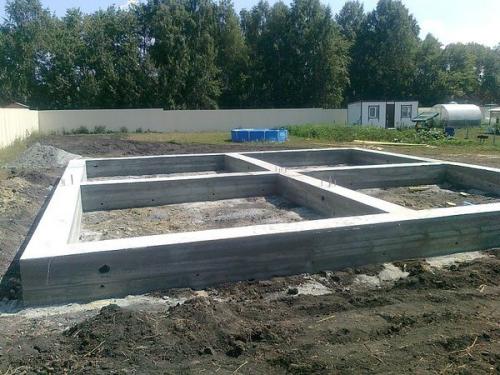

Монолитный ленточный фундамент сооружается путем заливки бетона в опалубку. Он считается самым прочным и надежным, однако требует времени на застывание бетона и обходится достаточно дорого из-за серьезных земляных работ и необходимости привлечения наемной рабочей силы.

Сборный ленточный фундамент сооружается из отдельных конструктивных элементов. Чаще всего это железобетонные блоки ФБС (нередко используют малоформатные бетонные и керамзитобетонные блоки, и даже кирпич). Преимущества сборного фундамента – простота и быстрота сборки и возможность возводить стены сразу после ее окончания, так как не нужно ждать затвердевания бетона. Недостатком конкретно блоков ФБС считается их большой вес и размер – это неудобно при строительстве небольшого дома. Кроме того, все виды сборных фундаментов подходят только для непучинистых и слабопучинистых грунтов. При средней степени пучения грунтов допускается сооружение сборного фундамента только из блоков, содержащих выпуски арматуры для их соединения между собой.

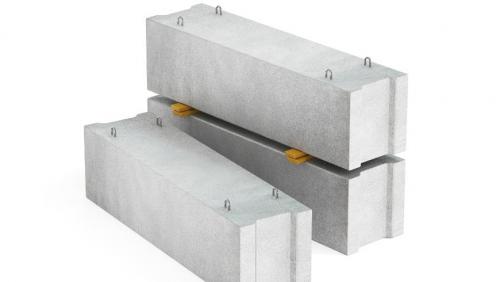

Фундаментные блоки ФБС

Ленточный фундамент и грунты: почему это так важно

При выборе типа фундамента важно точно знать две характеристики подлежащих грунтов: их несущую способность и пучинистость.

Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила.

Строительные нормы запрещают опирать фундамент непосредственно на органические грунты со слабой несущей способностью.

Также сложными считаются грунты водонасыщенные и имеющие переменную структуру слоев. Проблема слабых грунтов типична, например, для участков, находящихся на месте осушенных болот. Строительство дома на малозаглубленном ленточном фундаменте на таких грунтах теоретически возможно, но требует довольно затратных работ. Так, если глубина слабонесущего слоя не более 1 м, а под ним находится более «выносливый», то при строительстве слой слабого грунта вынимается и в траншее устраивается подложка из песка либо бетонная подготовка. Также плохой грунт иногда уплотняют механическим способом, заменяют подушкой из гравия либо армируют специальными сетками. Специалисты, однако, рекомендуют в таких ситуациях отказаться от ленточного фундамента в пользу свайного.

Пучинистость грунта прямо связана с его способностью удерживать воду, а морозным пучением называется увеличение объема грунта из-за расширения воды при ее замерзании.

Непучинистые грунты: твердые глины, малоувлажненные гравелистые, песчаные грунты при глубоком залегании грунтовых вод.

Слабопучинистые : полутвердые глинистые; незначительно водонасыщенные пылеватые и мелкие пески, крупнооблмочные грунты с содержанием глин и песка 10-30%.

Ленточный фундамент. Особенности конструкции

Фундаментная система ленточного типа изготавливается в виде монолитной ленты из железобетона. Она располагается под каждой несущей стеной постройки. Используется при возведении тяжелых зданий из бетона, камня или кирпича, для зданий с подвалом,или подземным гаражом. Устанавливается на грунтах любого типа, исключение просадочные и торфяники.

В зависимости от степени углубления в почву различают мелкозаглубленную и полнозаглубленную конструкцию. Первый вариант используется для легких каркасных построек. Бетонная лента опускается в землю на 540-600 мм. Полнозаглубленный фундамент ставится под тяжелые постройки. Он углубляется на 240-300 мм ниже отметки уровня промерзания почвы. Иногда встречается незаглубленный вариант. Он ставится на неподвижных почвах или на скалах. Для домов он не пригоден, используется для хозяйственных построек.

Фундамент-лента бывает монолитным или сборным. Монолитом называется цельная отливка из бетона. Она изготавливается за одну заливку, обладает максимальными прочностными и несущими характеристиками. Сборная система собирается из бетонных блоков заводского изготовления. Ее эксплуатационные характеристики немного хуже, чем у монолитного основания. При укладке блоков нельзя обойтись без специальной техники.

По требованиям СНиП монолитное сооружение должно заливаться за один прием. Самостоятельно замесить такой объем раствора невозможно, поэтому приходится обращаться к специализирующимся на производстве бетона компаниям. В этом случае готовую смесь в миксере привезут на строительную площадку и зальют в подготовленную опалубку. Непрофессиональные строители в силу ряда причин иногда пренебрегают этим правилом и проводят поэтапную заливку. Это отрицательно сказывается на прочности получившейся конструкции.

Перед монтажом фундамента необходимо рассчитать его основные параметры. Для этого важно учесть множество факторов: глубину залегания подземных вод, уровень промерзания почвы, вес здания, тип грунта. Самостоятельно сделать это правильно очень сложно. Лучше всего обратиться к специалистам. Они выполнят геодезические испытания и полностью рассчитают систему.

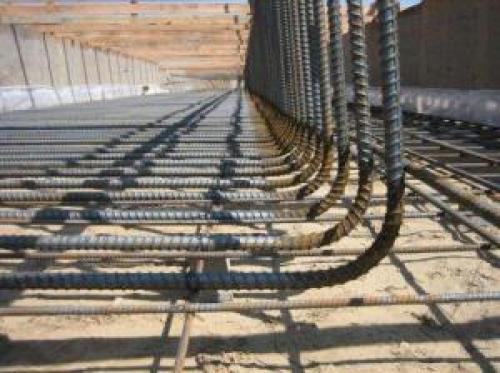

Шаг поперечной арматуры в ленточном фундаменте. Схемы армирования ленточного фундамента

Арматура представляет собой стальной стержень гладкого или ребристого профиля. Наиболее часто используемые диаметры от 6 до32 мм.

В процессе эксплуатации фундамент постоянно подвергается различным нагрузкам, например, от веса самого дома или различных движений грунта, в то числе, из-за сил морозного пучения. Если рассматривать упрощенно, то нижняя часть ленты фундамента испытывает преимущественно нагрузку на растяжение, а верхняя часть – нагрузку на сжатие.

Поскольку устойчивость бетона к сжатию в 50 раз выше, чем к растяжению, а

стальная арматура, наоборот, способна воспринимать большие нагрузки на растяжение, можно сделать вывод, что необходимо армирование нижней части ленточного фундамента. В то же время необходимо помнить о силах морозного пучения, подъемная сила которых может превысить вес дома и вызвать растяжение в верхней части ленточного фундамента.

Поэтому необходимо армирование нижней и верхней части ленточного фундамента. По сути, бетон с помощью армирования превращают в новый материал – железобетон, который способен выдерживать растягивающие и сжимающие нагрузки. Армировать же среднюю часть ленточного фундамента не имеет смысла, так как она практически не испытывает нагрузок.

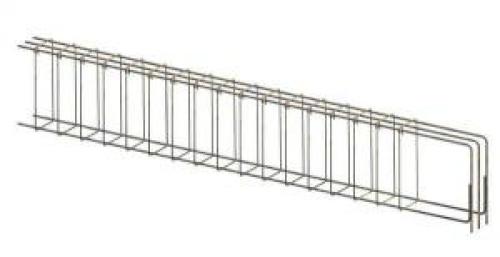

На рисунке показана примерная схема армирования ленточного фундамента.

Продольные ярусы арматуры располагаются в верхней и нижней части фундамента, так как совместно с бетоном воспринимают основные нагрузки сжатия и растяжения, действующие вдоль продольной оси фундамента. При необходимости, если это потребуется при расчете, можно установить дополнительные ярусы. В качестве продольной используется арматура класса А III , которая представляет собой круглые профили, диаметром обычно от 10 до16 мм, с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии.

Если высота фундамента более 15 см необходимо устанавливать вертикальную поперечную арматуру, в качестве которой используют преимущественно гладкие стержни класса А I диаметром 6 –8 мм.

Поперечная арматура при армировании ленточного фундамента устанавливается исходя из расчета нагрузок, действующих вдоль поперечной оси фундамента. Установка поперечной арматуры ограничивает развитие трещин в бетоне и закрепляет рабочие продольные стержни в проектном положении. Поперечную арматуру лучше гнуть в рамки и устанавливать продольную арматуру внутри этих рамок.

Расстояния между прутами продольного армирования и шаг поперечного армирования ленточного фундамента определяется СНиП 52-01-2003:

7.3.4 Минимальное расстояние между стержнями арматуры в свету следует принимать в зависимости от диаметра арматуры, размера крупного заполнителя бетона, расположения арматуры в элементе по отношению к направлению бетонирования, способа укладки и уплотнения бетона.

Расстояние между стержнями арматуры следует принимать не менее диаметра арматуры и не менее25 мм.

7.3.6 Расстояние между стержнями продольной рабочей арматуры следует принимать с учетом типа железобетонного элемента (колонны, балки, плиты, стены), ширины и высоты сечения элемента и не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение ширины раскрытия трещин между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более400 мм, а в линейных внецентренно сжатых элементах в направлении плоскости изгиба — не более500 мм.

7.3.7 В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует устанавливать поперечную арматуру с шагом не более величины, обеспечивающей включение в работу поперечной арматуры при образовании и развитии наклонных трещин. При этом шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более300 мм.

Также при армировании ленточного фундамента следует помнить, арматура должна отстоять от краев опалубки и верхнего уровня заливки бетона на 5-8 см.

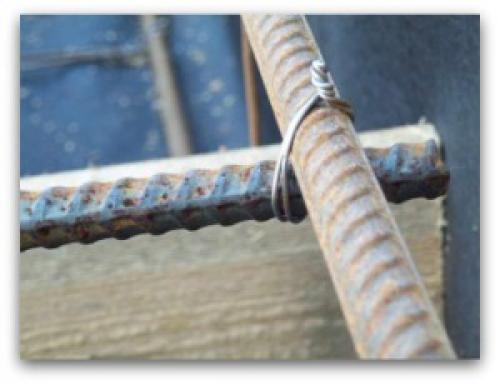

Соединение отдельных прутов арматуры осуществляется при помощи вязальной проволоки и специального вязального крючка. Сваривать допускается только арматуру, которая в своей маркировке имеет букву «С», например А500С.

Схемы армирования углов и примыканий ленточного фундамента

Для армирования углов и примыканий арматуру класса А III требуется гнуть. Не допускается армирование углов простым перекрестием арматуры, если армирование углов фундамента ведется отдельными стержнями продольной арматуры.

Монолитный фундамент должен представлять собой единую жесткую пространственную раму, а это возможно только при правильном армировании углов и примыканий фундамента.
