Как армировать ленточный фундамент. Какая арматура нужна для конструкции

Как армировать ленточный фундамент. Какая арматура нужна для конструкции

Армирование ленточного фундамента предполагает наличие трех трупп стержней:

• рабочие, которые укладываются вдоль ленты;
• поперечные горизонтальные;
• поперечные вертикальные.

Поперечная арматура под ленточный фундамент также называется хомутами. Ее основное предназначение — соединение рабочих прутов в единое целое. Армирование ленточного фундамента выполняется в строгом соответствии с нормативными документами. Какая арматура нужна для фундамента? Чтобы дать точный ответ выполняют сложные расчеты.

Чтобы не нанимать профессионалов, можно обойтись упрощенным вариантом. Технология армирования ленточного фундамента под небольшой дом позволяет назначать сечения конструктивно. Это вызвано тем, что лента воспринимает сравнительно небольшие нагрузки и работает преимущественно на сжатие.

Чтобы сделать армирующий каркас, используют конструктивные, то есть минимально допустимые, размеры сечений:

• Для рабочего армирования — 0,1 % от площади сечения фундамента под дом. При этом если сторона ленты составляет 3 метра или менее, минимально допустимое значение принимается равным 10 мм. Если сторона здания имеет длину более 3 м, то диаметр рабочего армирования не может быть меньше 12 мм. использовать пруты сечением больше 40 мм не разрешается.
• Горизонтальные хомуты не могут быть по диаметру меньше одной четверти рабочих. Из конструктивных соображений назначают размер 6 мм.
• Диаметр вертикальной арматуры зависит от высоты ленты для фундамента дома. Для малозаглубленных, размеры которых составляют 80 см и менее подойдут пруты от 6 мм.

Правила армирования ленточного фундамента заглубленного типа предусматривают использование стержней от 8 мм и более.

Если строится здание из кирпича, стоит укладывать арматуру с небольшим запасом. Такой вариант даст уверенность в надежности конструкции.

Армирование подошвы ленточного фундамента. Как правильно разместить арматуру

Расположение арматуры в ленточном фундаменте влияет на прочность и несущую способность основания. Данные параметры напрямую зависят от:

• толщины арматуры;
• длины и ширины каркаса;
• формы прутьев;
• способа вязки.

Фундамент в процессе использования подвергается постоянным нагрузкам в результате движения грунтов при морозном пучении, просадочности, наличии карстов и сейсмики, наконец, от веса самого здания. Таким образом, верх основания испытывает в основном нагрузку на сжатие, а низ — на растяжение. На середину же нагрузки практически нет. Следовательно, и армировать ее не имеет смысла.

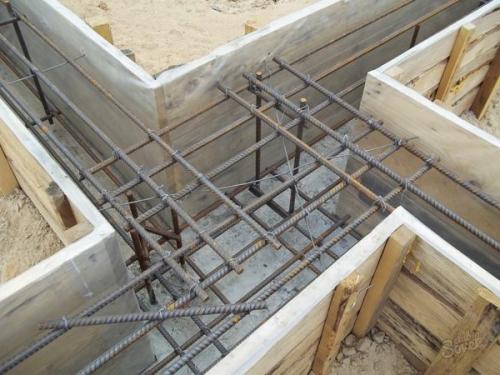

В схеме армирования ярусы каркаса расположены продольно по верху и низу ленты. В случае необходимости усиления фундамента, выявленной при расчете, устанавливаются дополнительные ярусы.

При высоте основания, превышающей 15 см, применяется вертикальная поперечная арматура из гладких стержней.

Быстрее и удобнее делать каркас из отдельных контуров, выполненных заранее. Для этого прутья гнут по заданным параметрам, формируя прямоугольник. Их следует делать одинаковыми, не допуская отклонений. Потребуется таких элементов довольно много. Работа достаточно трудоемкая, но зато в траншее дело пойдет быстро.

Поперечная арматура в фундаменте устанавливается с учетом нагрузок, которые действуют поперек оси фундамента. Она крепит продольные пруты в заданной проектной позиции и предотвращает возникновение и развитие трещин. Расстояние между прутами зависит от марки, метода укладки и уплотнения бетона, диаметра арматуры и ее размещения к направлению бетонирования. Также, не следует забывать, что каркас фундамента должен располагаться в 5-8 см от верхнего уровня заливки и краев опалубки.

При соединении стержней используют вязальную проволоку и специальный крючок.  Применять сварку допустимо только для арматуры, имеющей в маркировке букву «С». Каркас собирают с помощью прутков и хомутов, связывающих его в единую конструкцию. Шаг арматуры в ленточном фундаменте должен составлять 3/8 его высоты, но не более 30 см.

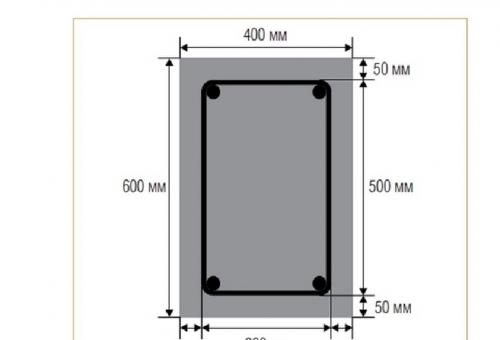

Армирование фундамента: чертеж.

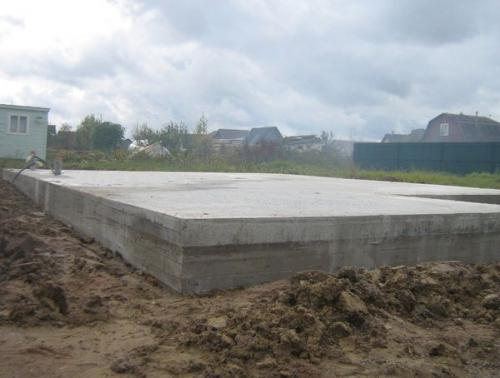

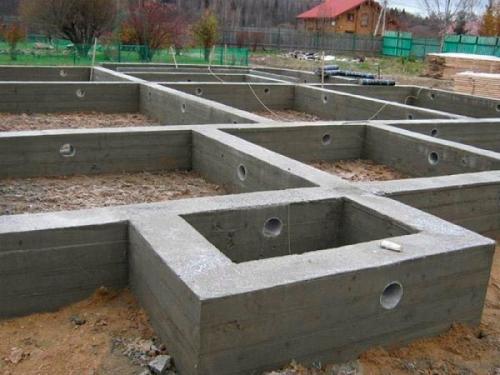

представляет собой сплошную бетонную опору, размещенную под всеми несущими стенами дома.

Конструкция подобных оснований достаточно проста.

Степень прочности, устойчивости к возникающим нагрузкам и несущая способность образуют оптимальное сочетание, позволяющее использовать ленточный тип фундамента в большинстве построек.

С некоторыми дополнениями этот вид способен служить на разных видах грунта и в относительно неблагоприятных геологических условиях.

Основным элементом конструкции является арматурный каркас, обеспечивающий прочность ленты и устойчивость к напряжениям.

Бетон является специфическим материалом. Он способен без видимых последствий выдерживать значительное давление, но разнонаправленные, растягивающие нагрузки переносит с большим трудом.

Бетонный блок, являющийся монолитной отливкой без дополнительных усиливающих элементов, способен выдерживать только равномерную сдавливающую нагрузку.

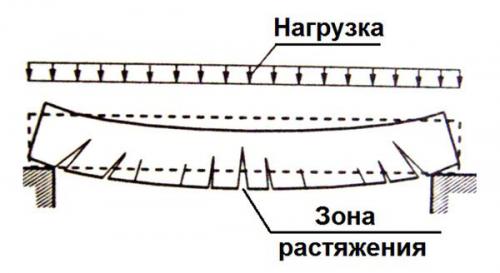

Если усилие будет приложено в центральной части, а края блока окажутся зафиксированы, он переломится при относительно небольшой нагрузке. Использовать его в таком виде в качестве основания для строительного объекта невозможно.

Проблема решается с помощью армирующего каркаса, помещаемого внутрь блока перед отливкой.

Армирование ленточных оснований является необходимым и обязательным условием, предписываемым требованиями СНиП 52-01-2003. Регламентируются все рабочие моменты создания железобетонных конструкций — состав бетона, размеры и материал арматуры, тип конструкции каркаса, способ сборки и прочие вопросы.

Соблюдение норм СНиП обязательно для всех строителей, поскольку только таким образом можно обеспечить надежность постройки и безопасность людей.

Как работает арматура

Арматурные стержни способны переносить растягивающие нагрузки примерно в 10 раз больше, чем бетон. Будучи установленными внутрь отливки, они принимают на себя растягивающие нагрузки, не позволяя появиться трещинам, усиливая и укрепляя бетонную ленту.

Арматурный каркас представляет собой пространственную решетку, состоящую из несущих и вспомогательных стержней. Если сама лента в сечении представляет собой прямоугольник, то каркас в сечении образует подобную фигуру, но несколько уменьшенную.

Если на ленту воздействует изгибающая нагрузка, то начинают работать те стержни, которые расположены со стороны, противоположной точке приложения усилия. Они не позволяют ленте изменить форму, принимая на себя внешние воздействия.

ОБРАТИТЕ ВНИМАНИЕ!

Для особо ответственных конструкций используют напрягаемые стержни, которые перед заливкой бетона натягиваются, а после затвердения массива освобождаются. Такие основания способны работать в сложных условиях, но для частного домостроения не используются.

Основными элементами являются горизонтальные стержни — несущие, или рабочие. Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки.

Вспомогательная арматура делается из более тонких прутков и нужна для исключения смещения основных элементов при заливке и затвердении.

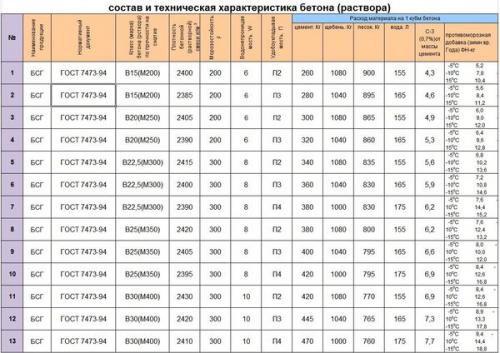

Как выбрать бетон

Требования СНиП к бетону достаточно жесткие .

Регламентируются все рабочие параметры материала:

• Степень прочности на сжатие и осевое растяжение.
• Морозостойкость.
• Водонепроницаемость.

Для жилых домов малоэтажной кирпичной или подобной застройки оптимальный вариант —М300. При использовании легких ячеистых или пористых материалов (пенобетон, керамзитобетон) допускается применение менее прочного и плотного бетона — марок М200 и даже М150.

Более прочные сорта используются для ответственных или многоэтажных объектов. Например, бетон М400 допускается применять для отливки фундамента по жилые здания высотой до 20 этажей.

Виды арматуры

Существует два вида арматуры :

• Металлическая.
• Композитная.

Первый вид — всем знакомые стальные горячекатаные прутки с насечкой, позволяющей получить надежное сцепление с бетоном. Существуют стержни разного диаметра, от 6 до 80 мм, предназначенные для эксплуатации в соответствующих условиях.

Для вспомогательной арматуры могут быть использованы как рифленые, так и гладкие стержни меньшего диаметра.

Композитная— это целая группа, которая изготавливается из углепластика, базальтопластика и стеклопластика. Последний является наиболее распространенным и доступным вариантом. Он выгоднее металлического аналога с точки зрения стоимости, не поддается коррозии, не реагирует на электрохимические воздействия.

Однако, неспособность сгибаться усложняет сборку каркасов на изгибах или примыканиях, что уменьшает надежность этих узлов и повышает трудоемкость сборки. Диаметры стержней находятся в диапазоне от 3,5 до 48 мм.

ВАЖНО!

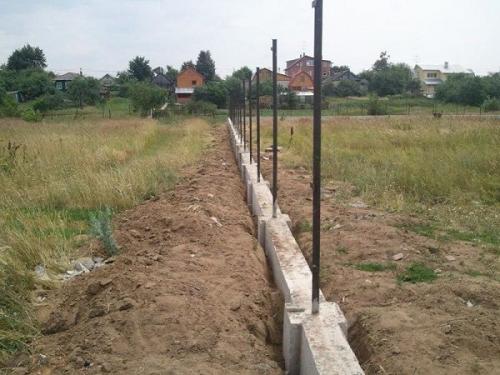

Армирование ленточного фундамента забора. Как правильно сделать своими руками ленточный фундамент под забор из профнастила с кирпичными столбами

отличается от всех альтернативных вариантов конструкции своей универсальностью.

Он в равной степени годится для установки тяжелых и массивных зданий, сооружений сложной и самой простой конфигурации.

Несущая способность ленты зависит от состава грунта, в котором она размещена, и параметров самого основания — ширины, глубины заложения, особенностей конструкции подошвы и т.д.

Изменяя размеры ленты, можно добиться изменения несущей способности, устойчивости к внешним нагрузкам или прочим воздействиям.

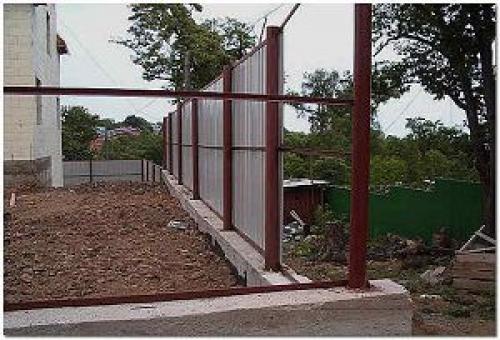

Рассмотрим особенности использования ленточного основания для сплошного забора из профнастила.

Забор из профнастила представляет собой сплошное герметичное ограждение. В отличие от конструкций из евроштакетника или иных штучных материалов, он испытывает максимальные ветровые нагрузки и требует повышенной прочности от опорных систем.

Наличие сплошной бетонной ленты , поддерживающей полотно не только в местах крепления к столбам, но и в промежуточных точках, способствует большей устойчивости и прочности сооружения, способности противостоять ветровым или механическим нагрузкам.

Альтернативный вариант — установка отдельных столбов, каждый в свою опору, с последующим монтажом горизонтальных прожилин и самого профнастила. В этом случае нижняя часть забора повисает над грунтом, становится уязвимой для прорастания сорняков, прохода домашней птицы, собак и т.д.

Появляется возможность сделать подкоп, что заметно снижает работоспособность ограждения. Наличие сплошной ленты в основании забора увеличивает его рабочие способности и обеспечивает большую защиту от проникновения на закрытую территорию .

ВАЖНО!

Выбирая наиболее подходящий тип основания, следует учитывать, что установка опор для столбов в собственные скважины с последующим включением их в состав ленты является самым устойчивым и прочным вариантом конструкции, оптимальным в местностях с частыми и сильными ветрами.

Достоинства и недостатки

К достоинствам ленточного основания под забор можно отнести:

• Прочность, устойчивость ко всем вероятным нагрузкам.
• Высокая несущая способность при относительно малом расходе стройматериалов.
• Возможность строительства на складках местности или склонах (при относительно небольших углах наклона).
• Солидный, привлекательный внешний вид забора.

Недостатками ленточного фундамента под забор являются:

• Необходимость рыть траншею на всю длину ограждения.
• Чем больше длина, тем выше вероятность появления деформаций или разрушения фундамента из-за нагрузок пучения или сезонных подвижек почвы.
• Приходится после заливки выжидать довольно длительное время, необходимое для застывания бетона.

Все достоинства и недостатки конструкции в сумме позволяют назвать ленточное основание наиболее удачным выбором при создании сплошного забора из профнастила.

Виды основ с кирпичными столбами

Существует несколько разновидностей фундамента под забор из профнастила:

• Монолитная лента .
• Сборная лента.
• Ленточно-столбчатый фундамент.

Монолитная лента представляет собой наиболее прочный и устойчивый к нагрузкам вариант. Недостатком конструкции является необходимость длительной выдержки залитой ленты для затвердения материала , что значительно увеличивает срок строительства.

Сборная конструкция позволяет заметно сократить время постройки забора, но результат получается менее прочным, устойчивость к ветровым нагрузкам существенно снижается.

К тому же, для установки фундаментных блоков необходимо использование строительной техники, а применение штучных элементов (шлакоблоков и т.п.) еще больше уменьшает прочность ленты .

Комбинированный ленточно-столбчатый вариант основания дает самый надежный тип фундамента, способный переносить самые сильные ветровые или механические нагрузки.

При этом, необходимость выдержки в течение положенного времени для застывания бетона присутствует для этого типа, так же, как и для монолитной ленты .

Глубина фундамента и его ширина в зависимости от веса забора

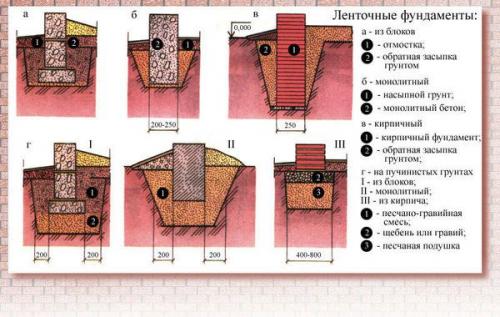

Ленточные основания могут разделяться на:

• Мелкозаглубленные . Траншея имеет относительно небольшую глубину (обычно 50-70 см), что уменьшает объемы земляных работ, но снижает устойчивость.
• Заглубленные варианты . Глубина траншеи немного превышает уровень зимнего промерзания почвы, что позволяет исключить влияние нагрузок морозного пучения.

является преобладающим вариантом при строительстве забора. Причина этого состоит в небольшом весе полотна и отсутствии необходимости в большой несущей способности.

Единственная серьезная и опасная нагрузка, воздействующая на забор из профнастила — воздействие ветра . Мелкозаглубленная лента, погруженная на 50 см, вполне способна выдерживать эти нагрузки, поэтому полноценный заглубленный ленточный фундамент для строительства заборов не используется.

Ширина ленты, достаточная для полотна из профнастила, обычно не превышает 25-30 см (иногда еще меньше).

Если используется комбинированный столбчато-ленточный вариант, устойчивости кирпичных опор вполне достаточно для компенсации ветровых нагрузок, поэтому ширину ленты можно ограничить до 20 см .

Армирование ленточного фундамента снип. Для чего нужно армировать ленточный фундамент?

Особенностью мелкозаглубленного облегченного ленточного фундамента является обязательность его армирования. Известно, что бетонные изделия очень прочные на сжатие, менее прочные на сдвиг, и малопрочные на изгиб и разрыв. Компенсируют такие недостатки бетона традиционным способом – созданием композитного материала, в котором одно вещество прекрасно работает на сжатие, а другое – на разрыв. Хорошо сжимаемое вещество дополняют волокнами или стержнями из материала плохо рвущегося и получают новый материал, свойства которого расчетом можно изменять в больших пределах.

Поэтому тонкий слой бетона, известного людям уже более 3 тыс. лет только в XIX веке придумали упрочнить стальной сеткой. Хотя строители знали, что хорошо разрывающаяся глина прекрасно армируется прочной на разрыв соломой.

В случаях, когда на участке неоднородные грунты, армирование ленточного фундамента обеспечит жесткость его рамной конструкции, берущей на себя всю нагрузку от здания и равномерно ее распределяющую.

Общая высота ленточного фундамента обычно от 0,7 – 0,8 м до 1,5 м при ширине от 0,3 до 0,5 м. При длине стены здания от 7 – 10 м такая полоса бетона рассматривается как бетонная балка. Она будет работать на прогиб, когда ее края нагрузить значительно больше, чем середину или наоборот. Т. е. бетон будет нагружен изгибающими усилиями. Защитить балку от разрушения можно поместив в ее толщу в верхней и нижней части продольные стальные или композитные стержни с регулярной профилировкой поверхности. Они за счет профилировки воспримут на себя разрывающие усилия и не дадут растрескаться бетону.

Армирование фундамента в один ряд. Расчет армирования

Перед тем как начать армирование, важно рассчитать количество необходимых для его проведения, материалов. Для этого нужно определить необходимое сечение прутьев, используемых для армирования.

Если вы будет строить хозпостройку для хранения инвентаря или размещения небольшой мастерской, то вполне подойдет арматура сечением до 10-12 миллиметров. Если будет армироваться ленточный бетонный фундамент, тогда требуется большее сечение арматуры – от 15-20 миллиметров. Кроме того, арматура желательно должна иметь периодическое профилирование поверхности. Это создает дополнительную прочность армирующего каркаса. Прутья для дополнительного армирования, в том числе для вертикальной установки, могут быть тоньше – от 10 миллиметров в сечении.Если положен нижний продольный ряд, то расстояние до верхнего ряда, обычно составляет не меньше 30 сантиметров.

Для простоты расчетов предлагают отталкиваться от такого показателя: если длина одной части железобетонного элемента составляет 3 метра или немного больше, тогда самый меньший диаметр арматурного прутка должен быть 12 мм. Если учесть все нагрузки и равномерно распределить их по элементу, тогда требуется сделать два пояса армирования с прутком сечением от 12 мм.Какими будут диаметры поперечной арматуры? Если каркас армирования не более 80 сантиметров, тогда минимальное сечение арматуры составляет 8 мм.

Все эти расчетные данные являются ориентировочными. Как мы уже говорили, их можно использоваться для оценки требуемых работ, а не для конкретного дома, поскольку необходимо учитывать массу особенностей проекта дома. Прежде всего, особенности стен, веса кровли, внутренних секций, типа перекрытий.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/pravilnoe-armirovanie-uglov-fundamenta-osnovnye-trebovaniya

Как вязать арматуру для фундамента. Способы вязки арматуры

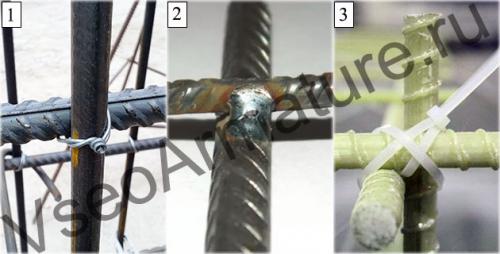

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

1. Вязка проволокой.
2. Сварка.
3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Преимущества и недостатки соединения сваркой

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной. Обычно её использовали при монтаже громоздких каркасов, которые усиливают фундамент для многоэтажных домов и габаритный коттеджей.

Подобный метод имеет некоторые недостатки:

1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
3. Метод не подходит, если использовать стеклопластиковую арматуру . К тому же арматура А-400 (А-3) , которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С .

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Плюсы и минусы соединения методом вязки

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
3. Чтобы вязать арматуру не нужно быть профессионалом.
4. Процесс армирования можно выполнить в опалубке.
5. Себестоимость работы намного ниже.

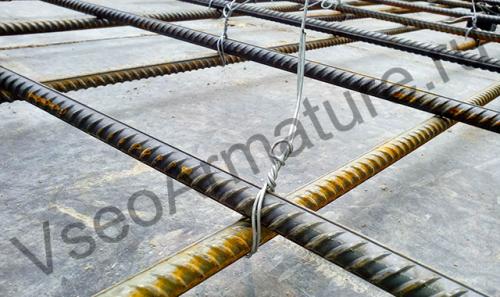

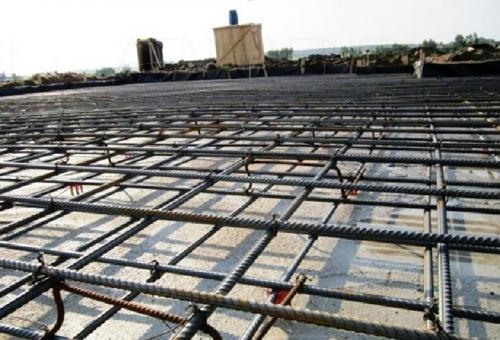

Пример вязки сетки из арматуры проволокой.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой. Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента .

Особенности соединения арматуры пластиковыми хомутами

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры.
Недостатки, у данного способа следующие:

1. Стоимость. При больших объёмах проволока будет экономней.
2. Скорость выполнения работы (если сравнивать с другими способами вязки).
3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
5. Температура. Лопаются при отрицательных температурах.

На основе этих данных можно сказать, что данный способ, подойдёт больше для частного строительства, при небольших объёмах, также он подойдёт, для людей которые сами хотят выполнить армирование своими руками.
