КАК армировать углы ленточного фундамента. Какую арматуру лучше всего использовать для армирования?

КАК армировать углы ленточного фундамента. Какую арматуру лучше всего использовать для армирования?

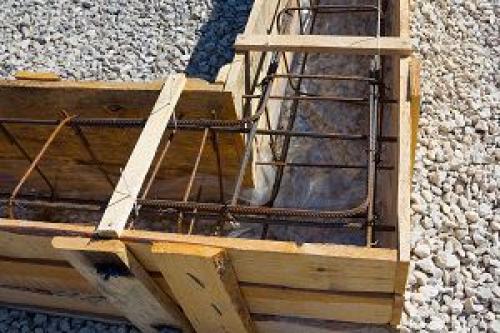

Рисунок 3. Арматура для армирования углов ленточного фундамента

Чтобы надежно укрепить ленточный фундамент, необходимо правильно выбрать арматуру. Первым показателем, который нужно учитывать, является класс изделия. Этот параметр показывает уровень перелома прочности при осуществлении максимальной нагрузки. Не стоит забывать о пластичности металла, коэффициенте растяжения, стойкости к коррозии. Так как конструкция чаще обустраивается в регионах с сезонными перепадами температуры, для армирования фундамента применяется материал, инертный к минусовым значениям.

Самостоятельно узнать, насколько прочной является арматура, невозможно. Тестирование материала производится в специальных лабораториях в соответствии с государственными стандартами. Если здание не будет высоким (не более 2-х этажей), то используется арматура диаметром 1-2,4 см. Каркас, обустраиваемый для укрепления ленточного фундамента, соединяется без применения сварочных аппаратов. Тут больше подойдет вязка проволокой. При нагревании до высокой температуры металл способен разрушаться, поэтому запас прочности фундамента снижается.

На однородных и сильных грунтах разрешено использовать стальные прутья диаметром до 1,4 см. Но если такая почва присутствует не на всех участка сооружения основания, то значение параметра лучше увеличить до 1,6 см. Прутья могут быть гладкими или рифлеными. Первый вариант не подходит для армировки основания, так как элементы не могут хорошо зафиксироваться на месте и существует риск их смещения.

Рифленые материалы надежно крепятся, не сдвигаются, поэтому конструкция остается монолитной. Гладкие элементы применяются для поперечных перемычек, так как нагрузка на них ниже, чем на продольные прутья.

Армирование углов фундамента снип. Армирование фундамента арматурой

Для возведения ленточного фундамента используют арматурные прутья разных диаметров от 6-8 мм до 10-14 мм. Металлический каркас фундамента соединяется с помощью проволоки, данный процесс называется вязка арматуры. Чтоб правильно сделать расчет арматуры для фундамента необходимо учитывать следующие моменты:

• Элементы каркаса, которые будут монтироваться горизонтально должны иметь максимальную прочность. Их диаметр выбирают с учетом качества грунта. Чем больше структура почвы отличатся по всему периметру, тем толще необходимо использовать металлические прутья. Чаще всего их диаметр колеблется в пределах 10-14 мм. Поверхность продольных прутьев должна иметь ребра для лучшей сцепки с бетоном. Для поперечных элементов можно использовать тоненькие и гладкие прутья (6-8мм). Они не подвергаются сильной нагрузке, при этом значительно меньше стоят.
• Продольная арматура, которая укладывается по всему периметру фундамента, должна находиться на расстоянии 5 см от стен опалубки, дна траншеи, а так же от верхней части фундамента. Таким образом, бетон, покрывая все элементы каркаса, защитит их от коррозии.
• Учитывая предыдущую рекомендацию, для ленты фундамента шириной 40 см необходимо использовать армированный каркас шириной 30 см. Высота его может колебаться в пределах 10-30 см (в зависимости от глубины траншеи, предполагаемой нагрузки и структуры почвы). Расстояние между поперечными элементами так же варьируется в пределах 10-30 см.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/pravilnoe-armirovanie-uglov-fundamenta-osnovnye-trebovaniya

Армирование углов ленточного фундамента снип. Для чего нужно армировать ленточный фундамент?

Особенностью мелкозаглубленного облегченного ленточного фундамента является обязательность его армирования. Известно, что бетонные изделия очень прочные на сжатие, менее прочные на сдвиг, и малопрочные на изгиб и разрыв. Компенсируют такие недостатки бетона традиционным способом – созданием композитного материала, в котором одно вещество прекрасно работает на сжатие, а другое – на разрыв. Хорошо сжимаемое вещество дополняют волокнами или стержнями из материала плохо рвущегося и получают новый материал, свойства которого расчетом можно изменять в больших пределах.

Поэтому тонкий слой бетона, известного людям уже более 3 тыс. лет только в XIX веке придумали упрочнить стальной сеткой. Хотя строители знали, что хорошо разрывающаяся глина прекрасно армируется прочной на разрыв соломой.

В случаях, когда на участке неоднородные грунты, армирование ленточного фундамента обеспечит жесткость его рамной конструкции, берущей на себя всю нагрузку от здания и равномерно ее распределяющую.

Общая высота ленточного фундамента обычно от 0,7 – 0,8 м до 1,5 м при ширине от 0,3 до 0,5 м. При длине стены здания от 7 – 10 м такая полоса бетона рассматривается как бетонная балка. Она будет работать на прогиб, когда ее края нагрузить значительно больше, чем середину или наоборот. Т. е. бетон будет нагружен изгибающими усилиями. Защитить балку от разрушения можно поместив в ее толщу в верхней и нижней части продольные стальные или композитные стержни с регулярной профилировкой поверхности. Они за счет профилировки воспримут на себя разрывающие усилия и не дадут растрескаться бетону.

Армирование углов армопояса. Правила  армирования

Строительство любого сооружения предполагает предварительное проектирование с точным расчётом всех конструкций и отдельных узлов на воспринимаемые в процессе эксплуатации нагрузки. Но при самостоятельном возведении дома из газобетона многие застройщики предпочитают экономить на проекте. Это не совсем правильный подход, но решение принимает застройщик и это его право.

При отсутствии расчётов армирование выполняется на основе подобного практического опыта с учётом ряда основных критериев:

• Материал для продольного армирования – прут периодического профиля диаметром не меньше 10 мм.
• Используются изделия максимальной длины с наименьшим количеством стыков.
• Для формирования каркаса используется поперечная арматура диаметром 6 мм и более.
• Средний шаг фиксации поперечных прутов – 300 мм.
• Для крепления прутов между собой используется вязальная мягкая проволока.
• В углах продольная арматура изгибается под прямым или необходимым углом с максимально удалённым от угла нахлёстом.

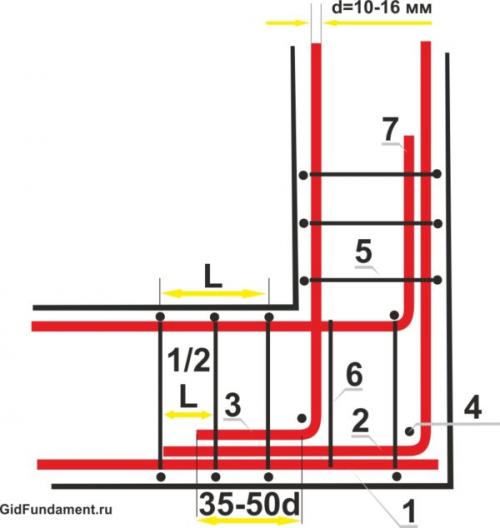

  Схема армирование углов армопояса

• Армокаркас в опалубке выставляется строго горизонтально по уровню.
• Арматура должна отступать от внутренних стен опалубки минимум на 3 см, – это защитный антикоррозийный слой.
• Стыки продольных прутов выполняются с нахлёстом от 30 см.
• Расстояние между горизонтальными прутами выбирается в зависимости от ширины и высоты пояса, с учётом толщины защитных слоёв.

Необходимые анкера и закладные детали устанавливаются в опалубке и фиксируются с каркасом после его окончательного монтажа. Длина выступающей из бетонного пояса части анкера должна быть не менее толщины мауэрлата с учётом размера гайки с шайбой.

Важно! Армокаркас связывается непосредственно в опалубке. Это вызвано практическими соображениями из-за сложности подъёма на высоту тяжёлого арматурного каркаса.

Армирование подошвы ленточного фундамента. Как правильно разместить арматуру

Расположение арматуры в ленточном фундаменте влияет на прочность и несущую способность основания. Данные параметры напрямую зависят от:

• толщины арматуры;
• длины и ширины каркаса;
• формы прутьев;
• способа вязки.

Фундамент в процессе использования подвергается постоянным нагрузкам в результате движения грунтов при морозном пучении, просадочности, наличии карстов и сейсмики, наконец, от веса самого здания. Таким образом, верх основания испытывает в основном нагрузку на сжатие, а низ — на растяжение. На середину же нагрузки практически нет. Следовательно, и армировать ее не имеет смысла.

В схеме армирования ярусы каркаса расположены продольно по верху и низу ленты. В случае необходимости усиления фундамента, выявленной при расчете, устанавливаются дополнительные ярусы.

При высоте основания, превышающей 15 см, применяется вертикальная поперечная арматура из гладких стержней.

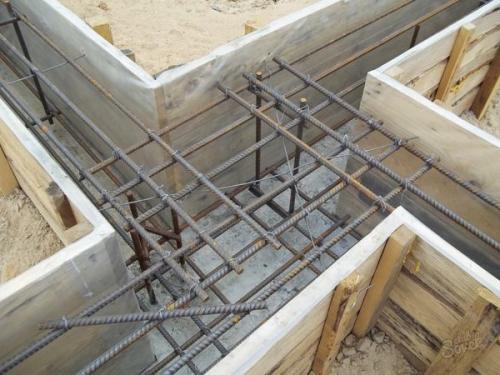

Быстрее и удобнее делать каркас из отдельных контуров, выполненных заранее. Для этого прутья гнут по заданным параметрам, формируя прямоугольник. Их следует делать одинаковыми, не допуская отклонений. Потребуется таких элементов довольно много. Работа достаточно трудоемкая, но зато в траншее дело пойдет быстро.

Поперечная арматура в фундаменте устанавливается с учетом нагрузок, которые действуют поперек оси фундамента. Она крепит продольные пруты в заданной проектной позиции и предотвращает возникновение и развитие трещин. Расстояние между прутами зависит от марки, метода укладки и уплотнения бетона, диаметра арматуры и ее размещения к направлению бетонирования. Также, не следует забывать, что каркас фундамента должен располагаться в 5-8 см от верхнего уровня заливки и краев опалубки.

При соединении стержней используют вязальную проволоку и специальный крючок.  Применять сварку допустимо только для арматуры, имеющей в маркировке букву «С». Каркас собирают с помощью прутков и хомутов, связывающих его в единую конструкцию. Шаг арматуры в ленточном фундаменте должен составлять 3/8 его высоты, но не более 30 см.

Шаг хомутов в ленточном фундаменте. Какая арматура нужна для конструкции

Армирование ленточного фундамента предполагает наличие трех трупп стержней:

• рабочие, которые укладываются вдоль ленты;
• поперечные горизонтальные;
• поперечные вертикальные.

Поперечная арматура под ленточный фундамент также называется хомутами. Ее основное предназначение — соединение рабочих прутов в единое целое. Армирование ленточного фундамента выполняется в строгом соответствии с нормативными документами. Какая арматура нужна для фундамента? Чтобы дать точный ответ выполняют сложные расчеты.

Чтобы не нанимать профессионалов, можно обойтись упрощенным вариантом. Технология армирования ленточного фундамента под небольшой дом позволяет назначать сечения конструктивно. Это вызвано тем, что лента воспринимает сравнительно небольшие нагрузки и работает преимущественно на сжатие.

Чтобы сделать армирующий каркас, используют конструктивные, то есть минимально допустимые, размеры сечений:

• Для рабочего армирования — 0,1 % от площади сечения фундамента под дом. При этом если сторона ленты составляет 3 метра или менее, минимально допустимое значение принимается равным 10 мм. Если сторона здания имеет длину более 3 м, то диаметр рабочего армирования не может быть меньше 12 мм. использовать пруты сечением больше 40 мм не разрешается.
• Горизонтальные хомуты не могут быть по диаметру меньше одной четверти рабочих. Из конструктивных соображений назначают размер 6 мм.
• Диаметр вертикальной арматуры зависит от высоты ленты для фундамента дома. Для малозаглубленных, размеры которых составляют 80 см и менее подойдут пруты от 6 мм.

Правила армирования ленточного фундамента заглубленного типа предусматривают использование стержней от 8 мм и более.

Если строится здание из кирпича, стоит укладывать арматуру с небольшим запасом. Такой вариант даст уверенность в надежности конструкции.

Армирование ленточного фундамента чертеж.

представляет собой сплошную бетонную опору, размещенную под всеми несущими стенами дома.

Конструкция подобных оснований достаточно проста.

Степень прочности, устойчивости к возникающим нагрузкам и несущая способность образуют оптимальное сочетание, позволяющее использовать ленточный тип фундамента в большинстве построек.

С некоторыми дополнениями этот вид способен служить на разных видах грунта и в относительно неблагоприятных геологических условиях.

Основным элементом конструкции является арматурный каркас, обеспечивающий прочность ленты и устойчивость к напряжениям.

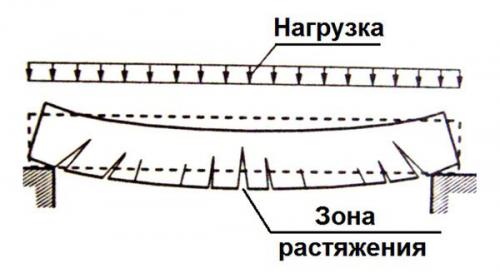

Бетон является специфическим материалом. Он способен без видимых последствий выдерживать значительное давление, но разнонаправленные, растягивающие нагрузки переносит с большим трудом.

Бетонный блок, являющийся монолитной отливкой без дополнительных усиливающих элементов, способен выдерживать только равномерную сдавливающую нагрузку.

Если усилие будет приложено в центральной части, а края блока окажутся зафиксированы, он переломится при относительно небольшой нагрузке. Использовать его в таком виде в качестве основания для строительного объекта невозможно.

Проблема решается с помощью армирующего каркаса, помещаемого внутрь блока перед отливкой.

Армирование ленточных оснований является необходимым и обязательным условием, предписываемым требованиями СНиП 52-01-2003. Регламентируются все рабочие моменты создания железобетонных конструкций — состав бетона, размеры и материал арматуры, тип конструкции каркаса, способ сборки и прочие вопросы.

Соблюдение норм СНиП обязательно для всех строителей, поскольку только таким образом можно обеспечить надежность постройки и безопасность людей.

Как работает арматура

Арматурные стержни способны переносить растягивающие нагрузки примерно в 10 раз больше, чем бетон. Будучи установленными внутрь отливки, они принимают на себя растягивающие нагрузки, не позволяя появиться трещинам, усиливая и укрепляя бетонную ленту.

Арматурный каркас представляет собой пространственную решетку, состоящую из несущих и вспомогательных стержней. Если сама лента в сечении представляет собой прямоугольник, то каркас в сечении образует подобную фигуру, но несколько уменьшенную.

Если на ленту воздействует изгибающая нагрузка, то начинают работать те стержни, которые расположены со стороны, противоположной точке приложения усилия. Они не позволяют ленте изменить форму, принимая на себя внешние воздействия.

ОБРАТИТЕ ВНИМАНИЕ!

Для особо ответственных конструкций используют напрягаемые стержни, которые перед заливкой бетона натягиваются, а после затвердения массива освобождаются. Такие основания способны работать в сложных условиях, но для частного домостроения не используются.

Основными элементами являются горизонтальные стержни — несущие, или рабочие. Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки.

Вспомогательная арматура делается из более тонких прутков и нужна для исключения смещения основных элементов при заливке и затвердении.

Как выбрать бетон

Требования СНиП к бетону достаточно жесткие .

Регламентируются все рабочие параметры материала:

• Степень прочности на сжатие и осевое растяжение.
• Морозостойкость.
• Водонепроницаемость.

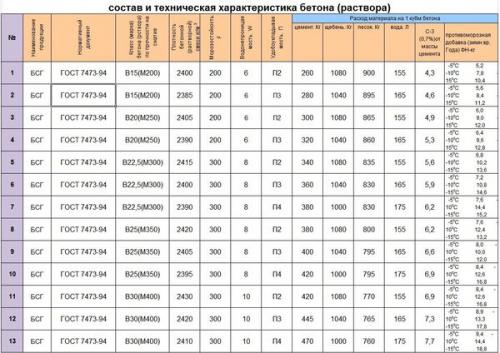

Для жилых домов малоэтажной кирпичной или подобной застройки оптимальный вариант —М300. При использовании легких ячеистых или пористых материалов (пенобетон, керамзитобетон) допускается применение менее прочного и плотного бетона — марок М200 и даже М150.

Более прочные сорта используются для ответственных или многоэтажных объектов. Например, бетон М400 допускается применять для отливки фундамента по жилые здания высотой до 20 этажей.

Виды арматуры

Существует два вида арматуры :

• Металлическая.
• Композитная.

Первый вид — всем знакомые стальные горячекатаные прутки с насечкой, позволяющей получить надежное сцепление с бетоном. Существуют стержни разного диаметра, от 6 до 80 мм, предназначенные для эксплуатации в соответствующих условиях.

Для вспомогательной арматуры могут быть использованы как рифленые, так и гладкие стержни меньшего диаметра.

Композитная— это целая группа, которая изготавливается из углепластика, базальтопластика и стеклопластика. Последний является наиболее распространенным и доступным вариантом. Он выгоднее металлического аналога с точки зрения стоимости, не поддается коррозии, не реагирует на электрохимические воздействия.

Однако, неспособность сгибаться усложняет сборку каркасов на изгибах или примыканиях, что уменьшает надежность этих узлов и повышает трудоемкость сборки. Диаметры стержней находятся в диапазоне от 3,5 до 48 мм.

ВАЖНО!

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/armatura-dlya-lentochnogo-melkozaglublennogo-fundamenta-melkozaglublennyy-lentochnyy
