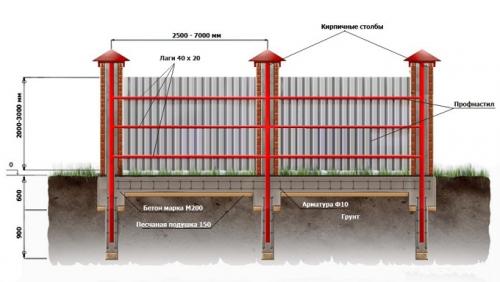

Арматура для ленточного фундамента забора диаметр. Схема армирования

Арматура для ленточного фундамента забора диаметр. Схема армирования

Ленточный фундамент

Ленточное основание в процессе эксплуатации подвергается нагрузкам различного рода и различной направленности. При разработке схемы армирования следует учитывать тот факт, что нагрузки на верхнюю часть основания, находящуюся выше уровня земли и в верхних слоях грунта, относительно незначительны.

В то же время, его нижняя часть подвергается достаточно серьезным нагрузкам на растяжение и сжатие за счет движения грунта и его пучения. На основании этого напрашивается вывод, что следует больше внимания уделить армированию нижней части . Однако не следует забывать о том, что силы пучения грунта могут превысить вес конструкции забора и фундамента и привести к растяжению не только нижней, но и верхней части фундамента.

Таким образом, становится очевидным, что ленточный фундамент под забор нуждается в армировании как в нижней, так и в верхней части. Армирование же средней его части не имеет смысла, т.к. она практически не испытывает нагрузок.

Таким образом, каркас ленточного фундамента целесообразно изготовить в форме короба, по углам которого будут установлены продольные элементы арматуры, которые крепятся к вертикальным прутам, забитым в землю по периметру фундамента. Расстояние между этими прутами не должно превышать 30 сантиметров.

Чтобы защитить стальные пруты от коррозии, их необходимо погрузить в бетон не менее чем на 5 сантиметров . Для обвязки вертикальных и горизонтальных элементов каркаса между собой используют вязальную проволоку и крючок. Для ускорения процесса обвязки можно применить шуруповерт или дрель со вставленным в патрон изогнутым гвоздем.

Не рекомендуется для соединения элементов силового каркаса фундамента применять газовую или электросварку. Термическое и электрохимическое воздействие наносит вред структуре металла, что наверняка ухудшит прочностные характеристики основания.

Столбчатый фундамент

Конструктивно столбчатый фундамент состоит из двух частей: плитной и оголовников (подколонников). Конструктивные различия вызваны разной функциональной направленностью и порождают технологические отличия монтажа.

Плитная часть фундамента армируется с помощью сварных сеток либо металлических стержней одинаковой длины, которые укладываются равномерно в поперечном и продольном направлении.

При строительстве столбчатого фундамента под забор, даже если ограждение изготовлено из легких материалов, к армированию плитной части основания следует отнестись серьезно, т.к. именно она испытывает основные нагрузки.

Армирование оголовников аналогично армированию колонн прямоугольного, круглого или квадратного сечения. Вертикальные элементы арматуры располагаются по периметру и увязываются в единый каркас с помощью поперечных «хомутов», роль которых может выполнять проволока.

В отличие от плитной части, армирование которой, как уже говорилось выше, обязательно, создание каркаса для оголовников не является таковым, тем более если речь идет о фундаменте для легких ограждений.  Однако для большей уверенности в прочности всей конструкции это можно сделать.

Помимо элементов обвязки в конструкцию каркасов оголовников рекомендуется включать дополнительные горизонтальные элементы, края которых (после заливки бетонным раствором) должны выступать на 10-15 сантиметров за поверхность бетона. Эти элементы помимо усиления каркаса будут выступать в роли крепежей для конструкций, которые будут смонтированы на фундаменте. Например, к ним можно будет крепить секции забора и воротные петли.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/armatura-dlya-lentochnogo-fundamenta-zabora-diametr-armatura-pod-fundament-zabora-i-ego

Расчет арматуры для ленточного фундамента забора. Ленточный фундамент под забор.

Зачастую для сооружения забора выбирают именно ленточный фундамент , так как он считается самым надежным. Для сооружения ленточного фундамента под забор своими руками не потребуется много усилий. Далее рассмотрим варианты обустройства такого фундамента под забор.

После разметки необходимо подготовить траншеи для фундамента. Глубина траншеи под фундамент зависит от погодных условий, устойчивости почвы и массы конструкции. Зачастую глубина траншеи колеблется от 60 до 80 сантиметров. Ширина траншеи зависит от толщины самого забора. После подготовки траншеи на дно засыпается песочная подушка, которая тщательно утрамбовывается и обильно поливается водой.

Для прочности ленточного фундамента применяется арматурный каркас. Сечение стандартной арматуры для фундамента под забор составляет 10 миллиметров. Арматура для фундамента укладывается на расстоянии 5 сантиметров от дна траншеи. Для этого под укладывается опора. Два первых ряда арматурных прутов укладывают по длине траншеи, не доходя до стен 7 сантиметров. Поперечные прутья закрепляются вместе с вертикальными на расстоянии 40 сантиметров друг от друга. При этом вертикальные стойки находятся ниже верхнего среза фундамента на 5-7 сантиметров. Верх также закрепляется продольными прутьями. Конструкция крепится при помощи сварки или проволоки.

После подготовки траншеи и сооружения арматурного каркаса, непосредственно в траншею устанавливается опалубка. Сама опалубка сооружается из 25-милимитрового обрезного бруса или досок. Из самой опалубки сооружается короб, при этом необходимо учитывать, что верх фундамента должен подниматься над землей на 30 сантиметров или больше. Специалисты рекомендуют устанавливать распорные доски, которые укрепят щиты.

Заливка опалубки бетоном является завершающим этапом в сооружении ленточного фундамента под забор . Для этой цели изготавливается раствор из цемента и карьерного песка с соотношением (1:4). Для повышения прочности бетона, в его состав подсыпают отсев либо щебень. Чтобы грунт в траншее не впитывал влагу из раствора, тем самым уменьшая его прочность, дно ямы необходимо увлажнять. По пришествии 3-х суток после заливки бетона вы сможете можно приступать к сооружению забора своими руками .

Композитная арматура для фундамента забора. Плюсы арматуры из стеклопластика

Данный материал можно применять во многих областях. Например, при строительстве, основании малых архитектурных форм, в качестве вспомогательных элементов, на огороде и даже при оформлении дачной территории.

• Композитная арматура – это довольно-таки прочный материал. Если сравнивать ее со стальной арматурой, то характеристики на растяжение и разрыв у стеклопластиковой выше почти в 4 раза.
• Удельный вес арматуры из стеклопластика меньше, чем у стальной в 4 раза, а это значит, что нагрузка на фундамент будет намного меньше.
• Композитная арматура прослужит долгий срок: от 80 до 100 лет.
• Различный температурный режим – начиная от -70°С и заканчивая +100°С.
• У данной арматуры высокая коррозионная стойкость при воздействии различных агрессивных сред: кислот, щелочей, солей, сернистых газов, аммиачной воды и так далее.
• Теплопроводность ниже в 100 раз, чем у металлической арматуры («мостиков холода» в конструкциях нет).
• Не утрачивает своих свойств при низкой температуре.
• Радиопрозрачна, то есть не образует экранирующий эффект.
• Магнитоинертна, прочность конструкции при воздействии электромагнитных и электрических полей остается прежней.
• Арматура обладает близким к бетону показателем по расширению, поэтому при правильной закладке фундамента, образование трещин исключено.
• Данный материал является диэлектриком, что немаловажно в дачном строительстве.
• Арматура из стеклопластика легко собирается в различные конструкции без сварочных работ.

Арматура для столбов забора. Секрет установки металлического столбы из круглой трубы

В данном обзоре мы расскажем о том, как установить столб для забора. В роли столба выступает металлическая труба диаметром 57 мм. Как вы понимаете, забор будет из сетки Рабица.

В качестве заборных столбов можно также использовать металлические уголки, но обычно используют трубы.

Советуем также прочитать, как вытащить забетонированный столб из земли , не используя технику.

Приступаем к работе

Первым делом необходимо пробурить лунку диаметром 180 мм. Для этого вам пригодится самодельный садовый бур .

В подготовленную лунку, длина которой составляет 1,2 м, устанавливаем отрезанную по размеру металлическую трубу.

Готовим бетонную смесь. Заливаем её в лунку примерно на 30-40 см. Доверху сразу заливать не нужно.

В результате у нас получится такая себе шайба диаметром 180 мм.

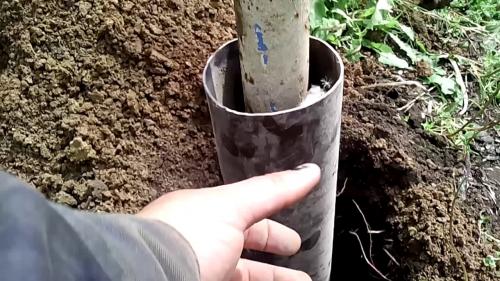

На эту шайбу устанавливается пластиковая труба для канализации диаметром 110 мм — надеваем её на металлическую трубу.

Затем заливаем бетон внутрь пластиковой трубы.

Благодаря наличию бетонной шайбы в нижней части столба, сам столб не будет выпучивать.

Если же забетонировать столб для забора обычным способом (просто вставить в лунку и залить бетоном), то через 1-2 года, находясь во влажной почве, он может завалиться на бок.

Саму лунку засыпаем землёй или песком.

За счёт гладкой поверхности пластиковой трубы земля будет свободно «гулять» вверх-вниз, и столб не будет выпучивать.

Данным способом установки заборного столба с нами поделился автор YouTube канала « саня киселев ».

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/shag-armatury-dlya-fundamenta-zabora-lentochnyy-fundament-pod-zabor

Армирование ленточного фундамента забора. Ша. Разметка и подготовительные работы

Разметка участка начинается с очистки территории: нужно скосить траву, убрать мешающие кустарник и деревья, демонтировать старую ограду и ненужные постройки. Мусор и растительность способны помешать не только строительству, но и внести погрешности в разметку.

Следом идёт перенесение разметки с бумаги на участок. Традиционно разметка территории под фундамент забора начинается с углов, куда вбиваются колышки. Если участок имеет неправильную геометрическую форму, то колышки нужно установить на всех изломах.

Нужно обязательно использовать нивелир, чтобы всё получилось ровным.

При подготовительных работах и планировании важно сразу определиться с воротами, калитками и их количеством, учитывая также то, как именно они будут открываться: нараспашку или откатом в сторону.

После этого начинаются земляные работы — организация траншеи. В глубину фундамент под забор обычно не превышает 80 см, при этом под опорные столбы бурятся отдельные выемки, более заглубленные (обычно около метра). В ширину траншея может быть любой, от 30 до 80 см в зависимости от желаемого дизайна ограждения.

Дно траншеи засыпается песчано-гравийной или песчано-щебневой подушкой толщиной в 15 см, увлажняется и тщательно утрамбовывается.

Шаг 2. Армирование конструкции

Армирование — это размещение вдоль ленточного фундамента под забор сплетённой из арматурных прутков конструкции, которая увеличивает прочность бетона. В диаметре прутки должны быть 8-10 мм — оптимальный размер.

«Скелет» из арматуры сваривается и укладывается на утрамбованное дно траншеи. Армирование нужно и столбам: в предварительно пробуренные отверстия под опоры сначала засыпается песчаная подушка, затем устанавливается арматурная «гильза». Предварительно стенки отверстия необходимо закрыть рубероидом, который обеспечит защиту от влаги и не позволит бетонному столбу разрушиться.

Важно! Сварке подлежит только арматура с литерой «С». Иные виды арматуры обматываются проволокой или обвязываются хомутами.

В арматурную «гильзу» помещается столб и тщательным образом выравнивается. Дальше ямы заливаются бетонным раствором. К следующему этапу — армированию непосредственно ленточного фундамента — можно приступать, не дожидаясь, пока раствор затвердеет.

От краёв будущего бетонного монолита обвязка из арматуры должна отступать на 5-7 см.

Шаг 3. Создание опалубки

Опалубка нужна только в ситуации, если фундамент будет возвышаться над уровнем земли, что обычно требуется из соображений дизайна. Если планируется делать его не выше грунта, как бы заглубленным внизу, то этот этап можно опустить.

Материал для опалубки должен быть достаточно жёстким, чтобы не выгибаться из-за давления раствора, для этого можно и нужно использовать упоры. Подойдут сколоченные доски, ДСП, фанера. После затвердевания бетона конструкцию необходимо будет извлечь, поэтому важно, чтобы она хорошо отходила.

Обычно опалубка выглядит как вкопанные в землю вертикальные деревянные столбы и доски. Столбики можно между собой скрепить проволокой, чтобы они не сдвинулись под весом бетона.

Шаг 4. Бетонирование ленточного фундамента

Для заливки основания рекомендуется использовать бетон М200 или М300, особенно если планируется ограждение из достаточно тяжёлых материалов. Заливку можно сделать одномоментно — для чего потребуется бетономешалка, — или же осуществлять его послойно. Это важно: бетон заливается именно слоями, а не участками, и в процессе тщательно утрамбовывается деревянными палками, прутками и лопатами или же глубинными вибрационными механизмами. Вибрация помогает убрать из раствора пузырьки, а также обеспечивает проникновение смеси даже в труднодоступные места.

Смесь готовится из соотношения щебень-песок-цемент 2:2:1, перед заливкой ему нужно дать около 10 минут «отдохнуть».

Застывает бетон от 3 дней до нескольких недель, в зависимости от погоды и глубины залегания ленточного фундамента. Если погода стоит очень жаркая и солнечная, желательно время от времени поливать конструкцию водой из шланга, чтобы избежать излишнего высыхания. Можно также использовать полиэтилен, обмотав им конструкцию.

Фундамент под забор без арматуры. Виды основания

Наиболее распространенным вариантом устройства основания под забор является ленточный фундамент. Он больше всего подходит для устройства каменных заборов либо заборов с каменными столбами, между которыми закрепляется ограждение из профлиста, ковки, дерева и других материалов. Бетонное основание такого фундамента позволяет равномерно распределить нагрузку. Ленточный фундамент подойдет для установки в нем металлических опор с последующим креплением к ним конструкций ограждения.

Для устройства такого типа фундамента сначала вырывают траншею на расчетные значения глубины и ширины, на дне которой устраивается подушка из щебня и песка. Над траншеей устраивается опалубка высотой до 30 см. Внутрь траншеи устанавливаются столбы и укладывается арматура. Далее происходит заливка фундамента бетоном.

Процесс заливки бетоном иногда заменяют укладкой сборных бетонных блоков. Устанавливают близко друг к другу и заливают бетоном только швы между ними.

Наиболее бюджетный вариант устройства основания под опоры для забора – это столбчатый фундамент. Этот тип основания является наиболее подходящим для пучинистых грунтов. В качестве опор могут использоваться металлические или асбестовые столбы, кирпичная кладка на бетонной основе или винтовые сваи. Расстояние между опорами, как правило, составляет 1,5-2 м.

В зависимости от типа грунта и климатических условий яму под опоры выкапывают глубиной 1-1,5 м. На дно укладывается подушка из щебня и песка и утрамбовывается. Далее устанавливают столбы, фиксируют их вертикально и заливают яму бетоном.

Универсальным вариантом является комбинированный фундамент, который представляет собой сочетание двух предыдущих типов бетонных оснований.

Такой тип фундамента применяется для устройства заборов из бетонных плит, ковки, профлиста, особенно при наличии кирпичных столбов. Для устройства столбчато-ленточного фундамента сначала вырывают траншею глубиной около 0,5 м.

В ней в размеченных местах пробуривают лунки глубиной, превышающей глубину промерзания почвы. Далее в траншею устанавливают опалубку, насыпают смесь песка и щебня, ставят арматуру. После этого фундамент заливают бетоном.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/kak-vyazat-armaturu-pod-fundament-dlya-zabora-betonnye-raboty-otstoy-fundamenta-i-raspalubka

Стеклопластиковая арматура для фундамента забора. Основные преимущества возведения фундамента, на основе стеклопластиковой арматуры

Учитывая агрессивные свойства почвы, стоит понимать, что в течении длительного времени фундаменты из бетона могут разрушаться. Особенно это касается малозаглубленных ленточных фундаментов, которые применяются под возведение заборов и ограждающих конструкций. Вот почему сегодня применение стеклопластиковой арматуры в фундаментах под заборы, нашло свое весомое распространение. Данный материал позволяет получить ряд преимуществ, а именно:

• сокращение энергозатрат, на транспортировку и складирование материала, поставляется в бухтах и не требует специализированного помещения под склады;
• оптимально подходит под выполнение малозаглубленных фундаментов, с минимальными марками бетона;
• легко обрабатывается и подвергается резке, возможно отсутствие специализированного электрооборудования;
• отличные показатели по формированию рабочей структуры армирования, использование специальных хомутов;
• минимальные требования по агрессивности и защитному слою бетона;
• Малая масса, позволит практично осуществить все этапы армирования;
• актуальные решения для формирования пространственного каркаса и армированной сетки.

Данные пункты позволят быстро и практично выполнить фундамент под ограждения. При том, что применение стеклопластиковой арматуры даст повод существенно сократить технологические процессы обработки и формования опалубки. Давая шанс быстро и более практично выполнить фундамента под столбы ограждения, так и под остальные декоративные элементы.

Как вязать арматуру под забор. Ленточное основание под забор – разновидности фундаментов и критерии выбора

При увеличении массы оградительной конструкции должно применяться фундаментное основание большей прочности. Для массивных опор забора и конструкций с тяжелыми кирпичными или каменными столбами необходим железобетонный фундамент под забор. Стоит остановить выбор на ленточном фундаменте, возводимом на всех видах почвы. Фундамент для забора ленточный надежен и отличается повышенным запасом прочности.

Необходима надежная ограда вокруг частного дома

Для строительства ограждений применяются следующие виды фундаментов ленточного типа:

• составной. Он отличается простотой конструкции. Сборный фундамент сооружается из различных видов бетонных блоков или природного камня. На сборной подушке каменное ограждение не подвергается деформациям и сохраняет устойчивость в процессе эксплуатации. Технология возведения сборного основания предусматривает подготовку траншеи, формирование подушки с последующей укладкой блоков или камня на цементный раствор;
• цельный. Монолитная конструкция фундаментной основы более популярна по сравнению со сборным вариантом. Для сооружения фундаментной ленты извлекается почва по контуру будущего забора, засыпается песчано-гравийная смесь на дно приемка и сооружается опалубка. Высота опалубки определяется уровнем возвышения фундамента над поверхностью почвы. Затем устанавливается арматурная решетка и выполняется бетонирование.

По уровню заглубления в грунт фундаментная основа ленточного типа делится на следующие разновидности:

Для сооружения ограды важно правильно выбрать оптимальный вид фундамента

• мелкозаглубленный фундамент, применяемый для установки облегченных оградительных конструкций из сетки рабицы, профилированного металла или древесины. Мелкозаглубленная разновидность фундаментной основы применяется для строительства ограждений на стабильных и слабопучинистых почвах. Глубина закладки фундамента составляет 0,5-0,7 м;
• глубоко заглубленное фундаментное основание, используемое для тяжелых каменных, блочных или кирпичных ограждений. Основание подошвы заглубленного фундамента расположено ниже уровня замерзания почвы на 0,3 м. Для сооружения заглубленного фундамента необходим увеличенный объем стройматериалов, влияющий на общий объем затрат.

Важно правильно выбрать оптимальный вид фундамента для сооружения ограды вокруг участка. Следует учесть ряд факторов:

• конструктивные особенности ограждения;
• массу составных элементов будущего забора;
• величину нагрузки, действующей на опорные столбы;
• характеристики грунта;
• уровень замерзания почвы;
• особенности рельефа;
• близость нахождения водоносных пластов;
• общий объем затрат.

Срок службы всей ограждающей конструкции зависит от того, насколько правильно выбран тип фундамента На устойчивость фундаментной основы влияют также следующие моменты:

• вероятность усадки грунта при сезонных изменениях влажности и колебаниях температуры;
• воздействие атмосферных факторов и возможное подмывание фундамента талыми водами;
• суммарная площадь оградительной конструкции, парусность которой вызывает деформацию.

Важно правильно подобрать размеры фундаментной ленты и определиться с размерами арматурной решетки. Выбирая разновидность ленточного фундамента для будущего забора, учтите требования, предъявляемые к фундаментной основе.

Главные критерии выбора:

• обеспечение устойчивости тяжелых заборов;
• равномерное распределение массы ограды на почву;
• предотвращение деформации ограждения и локальной усадки;
• недопущение обрушения забора под ветровой нагрузкой;
• сохранение устойчивости конструкции при подвижках почвы.

Для правильного определения вида ленточного фундамента следует выполнить прочностные расчеты, основывающиеся на особенностях конструкции забора и результатах геодезических изысканий.

Нужно ли армировать фундамент под забор из профнастила. Ленточный фундамент для забора из профлиста.

Такая конструкция чаще всего используется для различных легких ограждений, в том числе и для заборов из профнастила. Несмотря на сравнительно небольшую глубину заложения, ленточный фундамент обеспечивает необходимую прочность, устойчивость и долговечность ограждения. Выполняется он в виде узкой ленты из бетона, поэтому и называется ленточным.

Ширина фундамента обычно не больше 20-30 см, а глубина заложения 30-50 см от поверхности грунта. Для того чтобы фундамент был единой конструкцией, которая воспринимает нагрузки, воздействующие на забор по всей протяженности ограждения, внутрь бетона на всю его длину укладывается стальная арматура.

Фундамент под забор из профнастила.

Для монтажа ленточного фундамента под забор из профнастила в земле выкапывается траншея глубиной 50-70 и шириной 25-40 см. На ее дне выполняется песчаная подушка с уплотнением толщиной в 100 мм. Затем в траншее устанавливается опалубка из досок, фанеры или металлических листов. Она должна удерживать бетонную смесь в той части ленточного фундамента, которая находится выше уровня земли и, впоследствии, будет служить цоколем забора из профлиста.

После установки опалубки в дно траншеи на глубину 40-50 см вбивают металлические столбы ограждения. Затем внутри опалубки в два яруса монтируется стальная арматура диаметром 10 мм.

Нижний ряд арматуры укладывается на подставки на расстоянии 3-4 см от стенки траншеи. С интервалами приблизительно 30-40 см, продольные стержни связывают поперечными перемычками. Затем устанавливаются вертикальные стойки из арматуры меньшего диаметра. На них крепят металлические арматурные стержни верхнего яруса и, так же, как и нижние, соединяют перемычками из арматуры.

Ленточный фундамент под забор из профнастила.

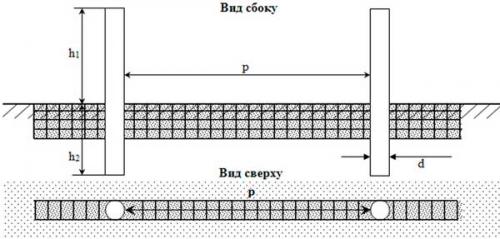

Схема ленточного фундамента под забор из профнастила.

Если опоры ограждения выполняются из стальных труб или металлического профиля, их лучше соединить с арматурой фундамента с помощью электросварки. Это сделает забор еще более прочным и надежным.

После установки столбов и арматуры, фундамент для забора из профлиста заливается бетонной смесью марки 200 (В15). Опалубку снимают, когда бетон наберет 70% своей прочности. При положительных температурах окружающего воздуха это происходит приблизительно через 7-10 дней.

Таким образом, устройство ленточного фундамента сводится к следующим операциям:

• разметка и отрывка траншеи;
• установка столбов;
• устройство песчаного основания под фундамент;
• установка опалубки;

Ленточно-столбовой фундамент для забора из профнастила.

Эта конструкция объединяет оба рассмотренных выше варианта устройства фундамента под ограждения из профлиста. Устройство такого фундамента начинается с разметки мест установки столбов ограждения и отрывки ям для них. Затем приступают к монтажу опалубки. Когда опалубка готова, в выкопанные ямы с помощью отвеса или уровня устанавливаются столбы забора.

После установки столбов, в опалубке укладывается арматура, и траншея заливается бетонной смесью вместе с ямами, в которые установлены стойки забора. При такой конструкции нагрузка более равномерно распределяется и передается на грунт по всей длине фундаментной ленты.
