Ответ на вопрос о том, как правильно вязать арматуру, зависит от того, что для этой цели планирует использовать строитель. Пространственный каркас можно вязать вручную, однако такой труд можно назвать «неблагодарным», так как времени уйдет много, ведь действовать приходится только руками, защищенными перчатками. Для вязки арматуры рекомендуют использовать специальные инструменты.



1. Вязальный пистолет. Это орудие труда гарантирует быструю работу (узел за секунду), однако недостатков непрофессионалы найдут очень много. К этой категории можно отнести неудобное использование на труднодоступных участках, а также крайне большой расход проволоки. Но самый большой минус — его высокая цена. Профессиональный, качественный вязальный пистолет обойдется мастеру в несколько десятков тысяч (50000, 60000). Альтернатива — китайский инструмент, однако в этом случае надо иметь в виду, что «оружия» может хватить только на один фундамент.
2. Вязальный крючок. Это приспособление больше всего похоже на изогнутый гвоздь, к которому вместо шляпки приделали рукоять, деревянную или пластмассовую. Его можно использовать в качестве насадки для шуруповерта. У заводских винтовых крючков тоже есть недостаток: несмотря на их эффективность, процесс вязки не слишком быстр. Виноваты слишком длинные проволочные хвосты, которые оставляет инструмент. Зато его цена вполне демократична: инструмент обойдется в сумму 1000 рублей.

Крючок для вязки арматуры на подшипниках. Как сделать самодельный крючок для вязки арматуры

Итак:

1. Крючок можно сделать самостоятельно или купить готовый. Цена вопроса — 150-200 рублей. Плюсы покупного: стальное «тело» крючка свободно вращается в рукоятке, что значительно укоряет работу.

Существуют модели крючков с подшипниками, но они значительно дороже обычного крючка на втулке.

Плюсы самодельного крючка — сделать его можно за 10-15 минут из того, что есть под рукой. Например, крючок для вязки арматуры делают из гвоздя на «150», электрода, арматуры диаметром 8 мм, держателя малярного валика, у которого отпиливается валик, рукоятки мастерка и т.д.

Вариантов множество. Всё зависит от фантазии и наличия завалявшихся в хозяйстве «ненужный» вещей.

Freedom-V Пользователь FORUMHOUSE

Я сделал самодельный крючок для вязки арматуры из стального прутка. Один конец обточил на конус на точиле и согнул пруток в двух местах. Вместо рукоятки можно поставить обрезок трубки, так удобнее работать, и перчатка не наматывается на приспособление.

Ещё один вариант самодельного крючка предлагает участник портала с ником аlexdomm. Для этого берём старые вилы (если они, конечно, есть в хозяйстве) и отрезаем один штырь. Далее берём трубу диаметром 16 мм, загоняем в неё штырь и расклёпываем/привариваем конец. Рабочую часть заостряем на наждачном круге или при помощи «болгарки».

Т.к. для изготовления вил используется закалённая сталь, таким крючком можно крутить проволоку «тройку», и крючок не разогнётся.

СпехПервый для изготовления самодельного крючка использовал малярный валик, от которого отрезал всё «ненужное».

Ещё один вариант — сделать крючок из сломанного или ненужного мастерка.

Принцип тот же — отламываем или отрезаем лопатку и обтачиваем рабочую часть крючка на конус.

alex30rus Пользователь FORUMHOUSE

Крючок я сделал из гладкой арматуры «восьмёрки». Чтобы крючок быстро вынимался из петли, обязательно затачиваем его на конус. «Тело» крючка изгибаем под углом в 20 градусов. Так увеличивается скорость вращения. На ручку для удобства можно надеть кусок шланга.

Как вязать арматуру на фундамент. Вязка арматуры для фундамента — способы, схемы, нормы и правила для начинающих, как быстро вязать арматуру

От качества фундамента зависит прочность здания. Он принимает на себя вес стен, кровли и противодействует силам пучения грунта. Бетонное основание легко справляется с силой сжатия, но слабо сопротивляется силам растяжения.

Укрепляют основание арматурой, которая компенсирует недостаток пластичности бетона. Существуют определенные правила и приемы вязки арматуры в единый каркас, чтобы объединить в единое целое слой бетона и металлический остов несущей части здания.

Виды арматуры для фундамента

От материала, диаметра и качества армирующего каркаса зависит надежность и долговечность фундамента. Арматура представляет собой прутья, изготовленные из стали или композитных материалов, соответствующих нормативным документам размерам и показателям качества.

Металлическая арматура делится на шесть классов.

• Для заливки мелкозаглубленных оснований небольших по размерам домов, дач, коттеджей, бань подходит класс А II (А300).
• Для более масштабных сооружений используют А III (А400).
• Поверхность прутьев рифленая, что обеспечивает прочное сцепление с бетоном.
• Изготавливают из конструкционной низколегированной стали марок 35ГС и 25Г2С.

Композитные стержни изготавливают из стеклянных, базальтовых и углеродных волокон, пропитанных и связанных фенолформальдегидными смолами. Они не подвергаются коррозии, низкий вес упрощает доставку к месту строительства и монтаж.

Диаметр стержня

В СНиПах, которые определяют правила, нормы и требования к этапам строительства, диаметр арматуры рассчитывается исходя из геометрических размеров фундамента. Ее количество должно быть больше 0,1% от площади поперечного сечения основания.

Рассчитывается площадь сечения путем перемножения высоты и ширины прямоугольной ленты. Например, для основы высотой 60 см и шириной 30 см площадь сечения равна 1800 см².

• Площадь металлического прута соответственно должна быть больше 1,8 см², для рассматриваемого примера 2 см².
• Для стержня диаметром 10 мм сечение равно 0,78, для 12 см – 1,13.
• Соответственно нам понадобится три и два прутка с необходимым запасом.
• Но для нитки необходимо минимум четыре, это даст запас прочности.

Для экономии на стоимости расходных материалов разрешается использовать меньший диаметр стержня и гладкую арматуру класса А I, но только на неответственных участках: для перемычек, скрепляющих хомутов, в середине каркаса.

Расстояние между прутьями

Согласно СНиПам расстояние между горизонтальными нитками не должно превышать 40 см, для ненагруженных оснований допускается 50 см.

Важно! Край металлической арматуры не должен соприкасаться с опалубкой и выходить из толщи бетона!

Минимальное расстояние до края фундаментной ленты 5 см. Если ширина основания 35 см, вычитаем запас в 10 см и получаем горизонтальный шаг нитки 25 см. Значение меньше установленного и соответствует требованиям.

• Для мелкозаглубленного фундамента высотой до 80 см допускается две горизонтальных ленты. Отступаем рекомендуемые 5 см от низа и верха монолита, получаем высоту между нитками 70 см.
• Перемычки устанавливаются вертикально и горизонтально с минимальным шагом 30 см.
• При возведении капитальной стены из силикатного кирпича, многоэтажного дома, расположении строения на подвижных и пучинистых грунтах шаг ячеек уменьшается и добавляется количество ниток.

Расходные материалы

Для соединения арматуры в единый каркас понадобятся расходные материалы, для которых предъявляются определенные требования соответствующих нормативных документов.

• Проволока для связывания частей арматурного каркаса изготавливается из низкоуглеродистой стали повышенной и обычной точности. Выпускают закаленную отжигом, которой свойствен характерный черный цвет и не отожженную. Для повышения сопротивляемости коррозии покрывают слоем цинка. Ее диаметр составляет от 0,5 мм до 10 мм с минимальным отклонением 0,02 мм. Она должна выдерживать и не повреждаться после четырех изгибов. Цинковое покрытие плотно прилегать к основанию и не отслаиваться при кручении. Для ленточного фундамента и арматуры диаметром 10-14 мм используют проволоку толщиной от 1,2 до 1,8 мм. Более тонкая не подходит из-за хрупкости при вязке узлов, а толще 2 мм затрудняет процесс скручивания. Реализуется проволока для вязки арматуры бухтой, килограммами или готовыми 40 см отрезками в упаковках.
• Пластиковые хомуты длиной 30-40 см облегчают монтаж, не требуют для стяжки специального вязального крючка, надежно фиксируют узел соединения не боятся коррозии.
• Пластиковые фиксаторы и стаканы применяются для композитной арматуры. Стаканы и фиксаторы выпускают с отверстием, соответствующим диаметру стержня. Они увеличивают скорость проведения работ, прочность каркаса и нивелируют пагубное воздействие коррозии.

Как вязать арматуру проволокой. Чем вяжут арматуру

Поскольку в строительстве фундаментов и капитальных стен используют в основном арматуру в виде стальных стрежней, их соединение для восприятия сжимающих или растягивающих напряжений обязательно. В массовом строительстве для соединения применяется метод сварки и вязки, в индивидуальном – обычно только вязки. При этом вязка арматуры выполняется с помощью:

• вязальной проволоки;
• арматурных фиксаторов.

Под термином «вязальная проволока» понимается круглая проволока из низкоуглеродистой стали по ГОСТ3282-74. Она может быть обычной и термически обработанной (с маркировкой «О»), с покрытием и без. Толщина цинкового покрытия определяет класс материала.

Выбирая, какой проволокой вязать арматуру, следует обращать внимание на марку бетона и условия эксплуатации конструкции. При этом учитываются механические свойства.

Так, если вязка арматуры под фундамент предполагается вручную, лучше выбирать более тонкий вариант, поскольку без специального инструмента толстая проволока для вязки арматуры требует значительных усилий.

Кроме низкоуглеродистой проволоки промышленного производства допустимо использование металлокорда из автомобильных шин. При сжигании шин металлокорд высвобождается и одновременно проходит термическую обработку, что в дальнейшем упрощает работу с ним. Такой вариант вязального материала приемлем только при малых объемах работ и индивидуальном малоответственном строительстве.

Применимы также пластиковые хомуты, обычные и со стальным сердечником. Обычно они используются для стеклопластиковой арматуры. Применение хомутов допустимо в случаях, когда жидкий бетон не будет подвергаться механическим нагрузкам в процессе застывания (по нему не будут ходить, складывать тяжелые вещи, нагружать другими строительными материалами). Этот вариант применим для малоэтажной застройки, поскольку в процессе заливки большой массы бетонной смеси крепления могут смещаться вместе с арматурой. Смещение нарушает работу каркаса и приводит к изменению расчетной прочности конструкции.

Как вязать арматуру крючком. Как вязать арматуру при помощи крючка

Именно армирование превращает бетонный монолитный фундамент в мощное и надёжное сооружение, которому не страшны проседания грунта. И такую чудесную конструкцию возможно возвести своими руками.

Если строить дом своими руками, то знание о том, как правильно вязать арматуру, становится одним из самых ценных приобретений. Нужно осознавать всю меру ответственности и вникнуть – как же на самом деле правильно и точно осуществить этот непростой процесс.

Крайне нежелательно монтировать армировочный каркас при помощи сварки. Сварное соединение необратимо изменяет свойства и состав стали, поэтому если сварка неизбежна следует либо свести количество сварных швов к минимуму, либо использовать арматуру специальных марок. Сварной монтаж армировочного каркаса обычно используется при строительстве панельных домов, но наш разговор не о них.

На самом деле, несмотря на кажущуюся сложность, вязать арматуру достаточно просто. Ведь цель вязки – удерживать армировочные стержни в заданном положении во время заливки фундамента бетоном, проще говоря – зафиксировать, чтобы не сдвинулись. Собственно, сама связка не значительно влияет на прочность конечной конструкции.
Чтобы связать арматуру нужна проволока, а также крючки и, возможно, фиксаторы. Хотя фиксаторы с крючками, конечно, необходимы для успешного и качественного выполнения работы, но по-настоящему важно правильно выбрать проволоку, поскольку она является главным соединяющим элементом.

Проволоку брать крайне желательно калёную (обожжённую) диаметром не менее 1 мм круглого сечения. Такая проволока гнётся и тянется намного лучше, чем необожженная. Благодаря своим качествам она более плотно стягивает прутья и соединение получается намного прочней. Связывать прутья некалёной простой проволокой плохая идея, потому что она чаще обламывается и рвётся.

Фиксаторы нужны для создания зазора между опалубкой и краем арматуры. Благодаря им каркас будет скрыт в толще плиты после окончательного застывания бетона, а это предотвратит его быструю коррозию и скорое разрушение возведённого фундамента.

Крючок для связки арматурного каркаса можно сделать самому. Для этого нужен кусочек рифленого армировочного прута и маленькие подшипники для ручек. Готовые крючки из магазина быстро портятся и часто просто неудобны. Ещё бывают винтовые полуавтоматические крючки, но и они несовершенны – оставляют обрывки проволоки (а мы же помним – из плиты ничего торчать не должно).

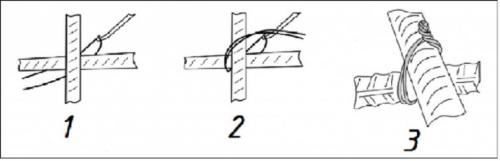

Собственно, процесс связки совсем не сложен. Нужно сделать небольшую петлю из сложенной вдвое приготовленной проволоки, пропустить её под местом соприкосновения прутьев, а затем над ним соединить петлю с помощью крючка. Его нужно вставить в петельку и провернуть хорошенько. Теперь крючок можно вынуть, узел связан.

Выполнить вязку арматурной сетки можно, конечно, не одним только крючком. Существуют специальные арматурные пистолеты, заправленные проволокой. Такой инструмент связывает прутья быстро, надёжно и единообразно, нужно только поднести его к узлу решётки и сделать «пафф!».

По окончании связывания арматурной сетки, установив решётку на положенное ей место, можно приступать к окончательной заливке фундаментной плиты. Предварительно на края конструкции надеть пластиковые фиксаторы.

Когда бетон вполне застынет и наберёт прочность, фундамент будет готов. А знание о правильном вязании арматурной сетки останется с вами навсегда и будет полезно в последующих возможных проектах.
