Распространенным элементом жилых и производственных зданий является монолитное перекрытие , для усиления которого применяют арматуру большого диаметра. Для соединения элементов арматурной решетки или пространственного каркаса не рекомендуют использовать сварку, ослабляющую конструкцию. Места соединения стержней необходимо связывать отожженной проволокой. Часть монолита, укрепленная арматурой, способна воспринимать значительные нагрузки. Армирование перекрытия – это комплекс мероприятий по усилению бетонной конструкции.

Наиболее используемым перекрытием при строительстве индивидуальных малоэтажных строений являются железобетонные изделия

Последовательность действий следующая:

1. Вначале разрабатывают проект и выполняют расчет армирования, учитывающий размеры перекрытия, величину действующих усилий. На основании расчетов разрабатывается схема усиления.
2. После подготовки щитов опалубку устанавливают между капитальными стенами. При монтаже опалубочной конструкции устанавливают опорные элементы, повышающие нагрузочную способность опалубки.
3. Далее нарезают заготовки, связывают каркас и устанавливают в щитовую опалубку. Изготовление и сборку металлоконструкции выполняют согласно предварительно разработанной проектной документации.

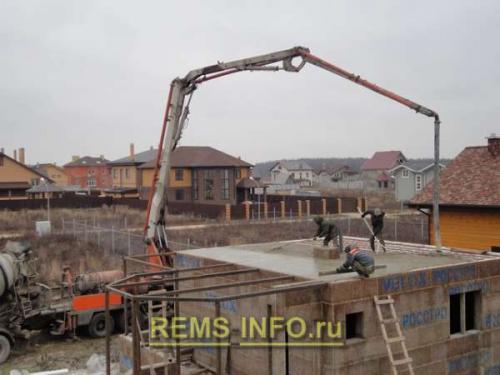

4. На завершающей стадии осуществляется заливка в опалубку бетонного раствора. После бетонирования уплотняют сформированный бетонный массив. Для нормального набора твердости бетон периодически увлажняют.

При разработке схемы усиления бетонной плиты предусматривается установка дополнительных стальных прутков в проблемных участках:

• в зонах контакта монолитной плиты с опорными колоннами, капитальными стенами и арочными конструкциями;
• в местах сосредоточения усилий, связанных с установкой отопительных приборов, тяжелой мебели или массивного оборудования;
• по контуру выходных проемов на верхние этажи, а также вокруг отверстий для вентиляционных магистралей и дымоотводящих труб;
• в центральной части бетонной плиты, которая является одним из наиболее ослабленных участков перекрытия.

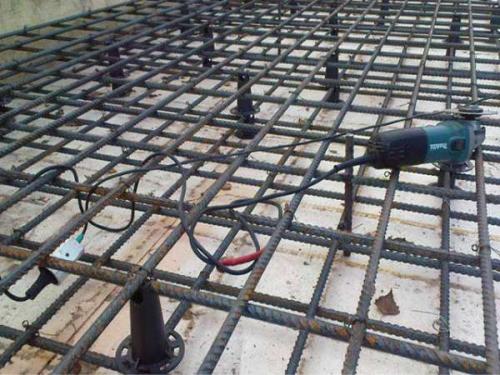

Для предотвращения коррозионных процессов арматурная решетка располагается на специальных подставках внутри бетонного массива, не доходя до поверхности 30-40 мм. С учетом этого фактора подбираются длины прута и обеспечивается неподвижность силовой конструкции при бетонировании. Владея технологией армирования несложно обеспечить повышенные прочностные свойства бетонного перекрытия, а также его продолжительный ресурс использования.

Армирование монолитной плиты перекрытия чертеж dwg. Монолитное перекрытие

Описание

Монолитное перекрытие, схема армирования плиты перекрытия и балки. Один чертеж.

Контент чертежей

as_1-2-monolitnoe-perekrytie_str_ddu-na-185-mest.dwg

Плита перекрытия в осях 6-7Е-И на отм.-0
Плита перекрытия в осях 7-9Ж-И1 на отм.-0
Плита перекрытия в осях 7-8Ж-И1 на отм. +3
Примечания: 1. Армирование производить отдельными стержнями. 2. Соединения стержней между собой приняты путем вязки отожженной стальной проволокой ∅1
мм по ГОСТ 9389-75*. Арматуру перед установкой в опалубку очистить от грязи и ржавчины. 3. Стыковку стержней (поз. 1
) производить внахлестку. Длина нахлестки для ø16 - 650мм
ø12 - 490мм. 4. Бетонирование всех конструкций производить с тщательным послойным вибрированием. 5. При необходимости перерывов в бетонировании
допускается устройство рабочих швов в местах указанных в проекте или согласованных с проектной организаций. 6. Продолжительность перерывов
при которых требуется устройство рабочих швов
устанавливается строительной лабораторией в зависимости от сроков схватывания применяемого цемента и условий твердения бетона. 7. Перед возобновлением бетонирования поверхность рабочих швов должна быть очищена от грязи и цементной пленки способами
исключающими повреждение поверхности слоев бетона водяной или водовоздушной струей. Непосредственно перед бетонированием поверхности рабочих швов должны покрываться цементным раствором толщиной 2 5мм или слоем пластичной бетонной смеси. Прочность раствора или бетона в контактных слоях должны быть не ниже прочности бетона конструкции. Возобновление бетонирования допускается только после достижения бетоном прочности на сжатие не менее 1
МПа и обработки поверхности рабочих швов в соответствии с выше изложенным. 8. Состав мероприятий по уходу за бетоном
порядок и сроки их проведения контроль за выполнением этих мероприятий должны устанавливаться проектом производства работ. 9. Снятие опалубки с вертикальных конструкций (стен
пилонов) допускается после набора бетоном 30% проектной прочности
с горизонтальных конструкций - не менее 50% проектной прочности с обязательным сохранением временных опор до набора бетоном конструкций 100% проектной прочности. 10. Все работы производить в соответствии со СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1» и СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2». 11. Производство арматурных и опалубочных работ
приемка выполненных работ должны производиться в полном соответствии с требованиями СП 70.13330.2012 "Несущие и ограждающие конструкции". 12. Документация для приемочного контроля должна предоставляться в соответствии с п. 3.23 СП 70.13330.2012. 13. Документация разработана для производства работ в летний период. При производстве работ в зимний период разработаны специальные мероприятия в соответствии СП 70.13330.2012.

Монолитная плита перекрытия 12 см. Как сделать расчет монолитной плиты перекрытия?

Если застройщик выбрал проект дома со свободной планировкой, он скорее всего столкнется с проблемой нестандартного перекрытия.

Следовательно, ему придется отказаться от заводских панелей и установить монолитную плиту перекрытия (МПП).

Это очень экономичный вариант, к которому прибегают даже при возведении типовых помещений.

Для их установки не требуется дорогостоящая грузоподъемная техника, они имеют более высокие производственные характеристики, а бесшовная поверхность перекрытий существенно экономит средства заказчика на отделочные работы.

Зачем нужно делать?

Застройщик, перед тем как устанавливать перекрытие, должен выполнить расчет этой ответственной конструкции. Поскольку эти вычисления относятся к разряду сложных , лучше поручить их выполнение специалистам.

Необходимость такого расчета объясняется особой ролью плиты в обеспечении прочности и долговечности домостроения. Она принимает на себя нагрузки от расположенных выше конструкций и передает их через стенки на основание дома. Поэтому правильно выполненный расчет МПП имеет важное значение для дома в целом.

Если конструкция будет установлена без применения предварительных расчетов, она может не выдержать фактическую весовую нагрузку, что приведет к массовому процессу трещинообразования и даже вызвать более серьезные дефекты в конструкции, вплоть до полного ее разрушения.

Поэтому главной задачей такого расчета является гарантия требуемого запаса прочности. Для этой цели нужно рассчитать габариты плиты, планируемые нагрузки на МПП и профессионально выбрать диаметры поперечной и продольной арматуры.

Расчет выполняется с использованием нормативов и предельных нагрузок , установленных, изданного в 1985 году.

Расчет пошагово:

1. Определяют геометрические характеристики МПП, класс арматуры и марку бетона. В момент выбора марки бетона необходимо принять во внимание, что данный стройматериал неоднородный, в связи, с чем его физико-механические характеристики проявляют себя неравномерно.

   Сопротивление бетонного слоя на сжатие должно приниматься не выше, чем соответствующий показатель у арматуры, поскольку на растяжение фактически работает только армокаркас. Чаще всего, при возведении таких конструкций в домах применяют бетон марок м²50/350 (В 20/25). Для армокаркаса применяют арматура А400/500.

2. Высчитывают все нагрузки на МПП. С этой целью необходимо суммировать вес плиты и вертикальные нагрузки. Толщину ее определяют в зависимости от пролета, а массу, учитывая плотность определенной марки бетона. Согласно СНиП нормативные нагрузки от расположенных выше стройконструкций на проектируемое МПП для жилых помещений принимают в диапазоне 250-800 кг/м².
3. Определяют предельно допустимый изгибающий момент. Наибольший показатель такого напряжения, всегда воздействует на центр конструкции, при полном опирании ее по периметру на стенки.
4. Подбирают минимально допустимое сечение рифленой арматуры. Класс ее подбирается по значению ξR, определяющему дистанция от центра сечения прутьев армокаркаса до нижнего среза перекрытия. Его наименьший показатель должен быть не менее Д арматуры, не ниже 10 мм. Увеличение этого расстояния приводит к повышению прочности сцепления арматуры в бетонной массе.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/raschet-armatury-dlya-plity-perekrytiya-po-nagruzke-perevyazka-armirovannyh-plit

Как армировать плиту 15 см. Исходная информация

Типичная схема армирования монолитной плиты учитывает уровень нагрузок в горизонтальном и вертикальном направлениях. С помощью арматуры формируется сетка, шаг которой варьируется в пределах 20-40 см. При этом расстояние между прутками следует изменять в зависимости от величины продавливания в конкретном месте.

Зоной продавливания называют участок монолитной плиты, на который приходится большая часть нагрузки, оказываемой несущими стенами. Возникающее напряжение изменяет уровень амортизации бетона и его распределение. Для нейтрализации негативного влияния высоких нагрузок, исходя из требований СНиП, необходимо использовать сплошное армирование в зонах соединения со стеной. В среднем для армирования плиты фундамента в центральной зоне и на участках максимального продавливания используется металлическая сетка, шаг которой отличается в 2 раза.

При разработке подробного строительного проекта указывается точный промежуток между вертикально расположенными звеньями. Для устранения нагрузок от веса здания также рекомендуется выносить вертикальные стержни немного уровня бетонного основания для соединения со стеной.

Для армировки фундаментной плиты можно использовать одну или две сетки. Одной армирующей сетки достаточно для плиты толщиной 150 мм или меньше. Как правило, одинарное армирование подходит для небольших деревянных сооружений. На текущий момент в частном строительстве толщина монолит фундамента варьируется в пределах 20-30 см, что предполагает монтаж двух сеток, расположенных одна над другой.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/armirovanie-monolitnoy-plity-perekrytiya-i-osnovy-rascheta-kakaya-armatura-podoydet

Диаметр арматуры для перекрытия. Армирование монолитного перекрытия — зачем в перекрытие вводят арматуру. Продольное и поперечное армирование.

Бетон отлично работает на сжатие. Арматура — на растяжение. Объединяя два этих элемента, мы получаем композитный материал, железобетон, в котором задействуются сильные стороны каждой составляющей. Очевидно, что арматура должна быть установлена в растянутой зоне бетона и воспринять собой растягивающие усилия. Такую арматуру называют продольной или рабочей. Она должна иметь хорошее сцепление с бетоном, в противном случае он не сможет передать на неё нагрузку. Для рабочего армирования применяют стержни периодического профиля. Обозначаются они A-III (по старому ГОСТу) или А400 (по новому).

Расстояние между арматурными стержнями — это шаг армирования. Для перекрытий его обычно принимают равным 150 или 200 мм.

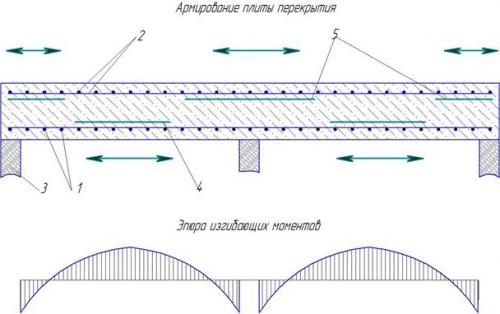

В случае защемления в приопорной зоне возникает опорный момент, формирующий растягивающее усилие в верхней зоне. Поэтому рабочую арматуру в монолитных перекрытиях располагают как в верхней, так и в нижней зоне бетона. Особое внимание следует обратить на нижнее армирование в центре плиты и верхнее у её краев (а также в области опирания на внутренние, промежуточные стены/колонны — если они есть) — именно здесь возникают наибольшие напряжения.

Для обеспечения требуемого положения верхнего армирования при бетонировании применяют поперечное армирование, располагаемое вертикально. Оно может быть в виде поддерживающих каркасов или специальным образом согнутых деталей. В несильно нагруженных плитах они выполняют конструктивную функцию. При больших нагрузках поперечное армирование вовлекается в работу, препятствуя расслаиванию (растрескиванию плиты).

В частном строительстве в плитах перекрытия поперечная арматура обычно выполняет сугубо конструктивную функцию, опорная поперечная сила (сила «среза») воспринимается бетоном. Исключением является наличие точечных опор — стоек (колонн). В этом случае понадобится расчет поперечного армирования в опорной зоне. Поперечная арматура, как правило, предусматривается с гладким профилем. Обозначается он A-I или А240.

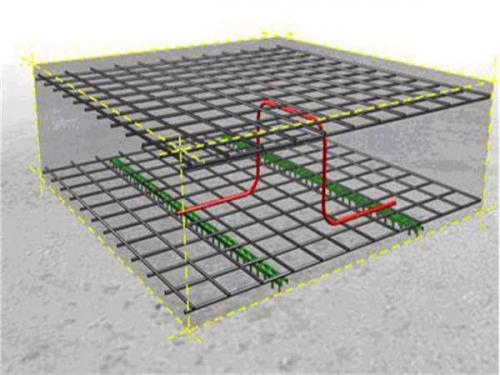

Для поддержания верхнего армирования при бетонировании наибольшее распространение получили гнутые П-образные детали.

Монтаж арматуры перекрытия.

Рабочая арматура в плите перекрытия. Виды

При армировании плит ЖБИ не менее важно выдержать нормативы по продольному и поперечному армированию.

В соответствии с базовым нормативом для бетонных и железобетонных конструкций СП 52-101 , изданного в 2003 году между осями продольных стержней устанавливается 200 мм, для конструкций с высотой поперечного сечения h менее 150 мм и 400 мм — при h более 150 мм. В этих случаях бетон будет эффективно вовлечен в работу, а напряжения и деформации будут размещены равномерно.

Пример расчета для однопролетной плиты перекрытия h до 150 мм. Согласно нормативам армирование 1 м ширины такой конструкции потребует площадь арматуры не менее 3.43 см².

По справочным таблицам выбирают количество стержней, которые способны обесчестить такой показатель :

• 1 ед., Д= 16 мм;
• 2 ед., Д= 16 мм;
• 3 ед., Д=14 мм;
• 4 ед., Д= 12 мм;

Чем в большей степени равномерно будут распределены стержни, тем более точно работа в реальности конструкции станет соответствовать расчетной схеме. Применение 5 единиц арматуры Д= 10 мм сможет гарантировать не только наиболее равномерное рассредоточение напряжений, но и максимально результативное содействие бетона в работе конструкции.

Поперечное армирование производят беря в основу расчет противодействию всем возникающим напряжениям, задавшись целью минимизировать формирования трещин, сохранить размещение продольной арматуры в проектном расположении и защитить конструкцию от бокового выпучивания.

Поперечную арматуру устанавливают практически на всех плитах ЖБИ, она не помешает даже в том случае, когда ее установка не требуется по расчету, поскольку она окажет влияние на более равномерное распределение нагрузки по сечениях перекрытий.
