Пример армирования каркаса для фундамента. Расчет ленточного и столбчатого фундамента
Армирование ленточного фундамента, расчет арматуры, укладка и вязка проводятся, в принципе, точно также. Просто необходимо учитывать, что арматурные решетки в этой конструкции устанавливаются не горизонтально, а вертикально. При этом длина продольных стержней зависит от длины ленты, а поперечных от глубины заложения фундамента.
Ширина ленты определяет количество решеток и длину стержней, связывающих между собой сеток. К примеру, если ширина фундаментной ленты – 40 см, то между решетками оставляется расстояние 25 — 30 см, это и есть длина связующих прутков.
Что касается количества, то опять — таки все будет зависеть от размеров ячеек армированного пояса фундамента. К примеру, если глубина заложения равна 1 м, а каркас укладывается внутри бетонной массы, то расстояние от верхних поверхностей устанавливается по 10 см с каждой стороны. Поэтому длина поперечных стержней будет 80 см. А количество продольных направляющих будет равна 100/20=5 рядов.
Правила армирования столбчатых конструкций сильно отличается от двух предыдущих вариантов. Во — первых, это вертикально установленные стержни, обвязанные катанкой диаметром 6 мм или арматурой небольшого размера. Все зависит от размеров самих опорных столбов. Во-вторых, сечение каркаса – это или квадрат, или круг, или треугольник.
Длина основных стержней зависит от глубины заложения фундамента. При этом нет необходимости учитывать расстояние от дна скважины до арматуры, потому что готовая армирующая конструкция устанавливается прямо на подготовленную подушку. Но учитывать придется выступ прутков в размере 10 — 70 см, которые будут торчать из столбов. Они будут соединяться с армирующей сеткой ростверка.
Схема армирования плиты. Исходная информация

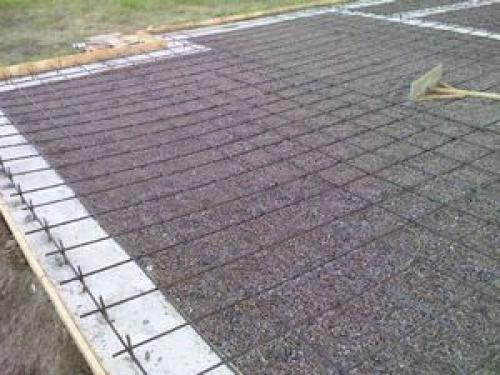

Типичная схема армирования монолитной плиты учитывает уровень нагрузок в горизонтальном и вертикальном направлениях. С помощью арматуры формируется сетка, шаг которой варьируется в пределах 20-40 см. При этом расстояние между прутками следует изменять в зависимости от величины продавливания в конкретном месте.
Зоной продавливания называют участок монолитной плиты, на который приходится большая часть нагрузки, оказываемой несущими стенами. Возникающее напряжение изменяет уровень амортизации бетона и его распределение. Для нейтрализации негативного влияния высоких нагрузок, исходя из требований СНиП, необходимо использовать сплошное армирование в зонах соединения со стеной. В среднем для армирования плиты фундамента в центральной зоне и на участках максимального продавливания используется металлическая сетка, шаг которой отличается в 2 раза.
При разработке подробного строительного проекта указывается точный промежуток между вертикально расположенными звеньями. Для устранения нагрузок от веса здания также рекомендуется выносить вертикальные стержни немного уровня бетонного основания для соединения со стеной.
Для армировки фундаментной плиты можно использовать одну или две сетки. Одной армирующей сетки достаточно для плиты толщиной 150 мм или меньше. Как правило, одинарное армирование подходит для небольших деревянных сооружений. На текущий момент в частном строительстве толщина монолит фундамента варьируется в пределах 20-30 см, что предполагает монтаж двух сеток, расположенных одна над другой.
Арматурный каркас для ленточного фундамента расчет. Цены на арматуру
арматура
Базовыми величинами для строительства ленточного фундамента будут являться ширина ленты и глубина её заложения в грунт
Но степени заглубления в грунт ленточные фундаменты можно разделить на две основных категории:
- Малозаглубленный ленточный фундамент подойдет для строительства каркасных сооружений, небольших загородных домов и хозяйственных построек, при условии достаточно стабильного, плотного грунта на участке. Подошва ленты располагается выше границы промерзания грунта, то есть обычно не опускается ниже 500 мм без учета цокольной части.
- Для зданий, возводимых из тяжелых материалов, а также на участках, где состояние грунта не отличается стабильностью, требуется лента глубокого заложения. Ее подошва уже опускается ниже уровня промерзания грунта, как минимум на 300÷400 мм, а при наличии в планах строительства еще и(подвала) – еще ниже.
Понятно, что высота фундаментной ленты в целом, в том числе и глубина ее залегания – отнюдь не произвольные величины, а параметры, которые получаются в результате тщательно проведенных расчетов. При проектировании учитывается целый массив исходных данных: тип грунтов на участке, степень их стабильности как в поверхностных слоях, так и изменение структуры по мере углубления; климатические особенности региона; наличие, расположение и другие особенности грунтовых водоносных горизонтов; сейсмические характеристики местности. Плюс к этому накладывается специфика планируемого к возведению здания – общая нагрузка, как статическая, создаваемая только массой конструкции (естественно, с учетом всех ее составляющих элементов), так и динамическая, вызываемая и эксплуатационными нагрузками, и всевозможными внешними воздействиями, в том числе ветровыми, снеговыми и другими.
Правильный расчет ленточного фундамента – вопрос слишком серьёзный, чтобы, не имея соответствующей подготовки, проводить его самостоятельно
Исходя из вышесказанного уместно будет сделать одно важное замечание. Принципиальная позиция автора этих строк заключается в том, что расчет базовых параметров фундаментной ленты – не терпит дилетантского подхода.

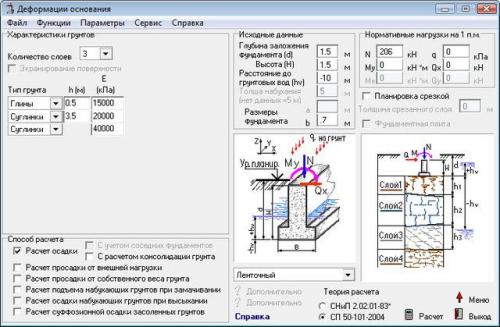

Несмотря на то что в интернете можно отыскать немало онлайн-приложений для проведения подобных расчетов, вопрос проектирования фундамента все же правильнее будет доверить специалистам. При этом нисколько не оспаривается корректность предлагаемых программ расчета – многие из них в полной мере соответствуют действующим СНиП и способны действительно выдать точные результаты. Проблема лежит в несколько иной плоскости.
Суть в том, что любая, даже самая совершенная программа расчета, требует внесения точных исходных данных. А вот в этом вопросе без специальной подготовки обойтись невозможно. Согласитесь, что правильно оценить геологические особенности участка под строительство, учесть все нагрузки, выпадающие на фундаментную ленту, причем – с разложением их по осям, предусмотреть все возможные динамические изменения – непрофессионалу просто не по силам. А ведь каждый исходный параметр имеет значение, и недооценка его вполне может затем «сыграть злую шутку».
Правда, если планируется возведение небольшого дачного домика или же хозяйственной постройки, то приглашение специалиста-проектировщика может показаться избыточной мерой. Что ж, на свой страх и риск хозяин может возвести малозаглубленный ленточный фундамент, воспользовавшись, например, примерными параметрами, которые приведены в таблице ниже. Для легких построек сильно заглубленная лента не требуется (большое заглубление может сыграть даже отрицательную роль, из-за приложения касательных сил при морозном вспучивании грунта). Как правило, в таких случаях ограничиваются максимальной глубиной расположения подошвы в 500 мм.
Армирование подушки фундамента. Устройство подушки своими руками
До того, как сделать подушку для фундамента, необходимо тщательно продумать все этапы работ, определиться с материалом. Подушка может быть выполнена из песка, гравия, смеси этих двух материалов, а также монолитного/сборного бетона.
Для выравнивания дна котлована/траншеи засыпают песок или гравий слоем в 10 сантиметров. Бетонирование актуально там, где есть необходимость расширения основы либо армирования пояса под укладку ФСБ блоков. Самостоятельно выполнить все работы несложно, нужно лишь помнить о некоторых нюансах.
Как делать подушку под фундамент:
- Насыпь песчаной подложки должна быть ниже фундамента, ширина – превосходить в 2 раза аналогичный параметр основания. Для выравнивания подсыпка щебеночная выполняется слоем 30 сантиметров таким образом: треть песка и 2/3 гравия.
- После выравнивания дна ямы делают подушку – сначала укладывают слой песка, проливают водой, тщательно и долго трамбуют. Так же кладут гравий.
- Если выполняется бетонная подушка под фундамент, работы проводятся так: на ровную площадку засыпают щебень слоем до 10 сантиметров, трамбуют. Потом сооружают опалубку по нужным параметрам конструкции, усиляют армированием (горизонтальным и вертикальным, которое связывает фундамент со стенами), заливают бетонный раствор.
- Для щебневой подушки дно котлована или траншеи засыпают таким образом, чтобы готовое основание доходило до уровня в проекте.
Самым прочным, надежным и долговечным вариантом считается монолитная бетонная подушка под ленточный фундамент. Несмотря на некоторые сложности и длительность процесса, залить все самостоятельно вполне реально.
Толщина подушки в таком случае должна быть больше на 30 сантиметров, чем основание, и шире тоже на 30 сантиметров (с обеих сторон по 15 сантиметров).
Армирование ленточного фундамента гост. Требования СНиП к монтажу арматуры
Общие схемы и требования к возведению конструкций с использованием бетона (железобетона) определены в СНиП 52−01−2003. Данный документ содержит правила расчета склонности железобетона к деформациям, его способности к образованию трещин, показателей прочности, требования к размерам и формам конструкции:
- при возведении фундаментов можно использовать только арматуру, соответствующую стандартам , с сертификатом качества, определенную в проектной документации;
- прутья сцепляются так, чтобы полностью исключить возможность их смещения во время заливки бетона;
- если для армирования ленточного фундамента используются сварные каркасы или сетки, то при их изготовлении разрешается применять такой способ сварки, который не допускает деформирования;
- радиус изгиба арматурных прутьев должен соответствовать затребованному в проекте;
- механические стыки арматуры по прочности не должны уступать прочности основного материала;
- расстояние между вертикальными стержнями зависит от их диаметра , вида заполнителя бетонной смеси, расположения в каркасе, метода заливки бетона, но не допускается шаг меньше, чем 25 см;
- расстояние между продольными прутьями не должно превышать 40 см;
- расстояние между прутьями, установленными поперечно, не должно превышать 30 см.
Для вертикального армирования используются прутья с диаметром 10−12 мм с ребристой поверхностью. Для продольного расположения диаметр арматуры не должен быть меньше, чем 10 мм и больше, чем 32 мм. Для поперечного размещения используется арматура с диаметром от 6 до 8 мм.
Армирование мелкозаглубленного фундамента. Расчёт сечения и конфигурации
Поскольку МЗЛФ действует как балка, а не ребро жёсткости, обычно сечение ленты по форме близко к прямоугольнику или трапеции. Ленту в форме тавра или более изощренных сечений почти никогда не отливают из-за того, что экономия материала выглядит слишком незначительной в сравнении с монтажом более сложной опалубки .
Расчёт МЗЛФ ведут по двум направлениям: достаточной несущей способности грунта в плоскости залегания и собственной конструкционной прочности, которая позволит ленте сохранить жёсткость при полной расчётной нагрузке от стен, кровли, снега и т.д.
Ширина верхней части фундамента определяется максимально возможной толщиной стены с учётом слоя внутренней и фасадной отделки. При устройстве полов по лагам может потребоваться формирование выступа или расширение фундамента порядка 50 мм.
Ширина ленты в плоскости залегания определяется целиком по требуемой несущей способности. Достаточно разделить общую массу здания и вычислить нагрузку, приходящуюся в среднем на каждый метр периметра ленты, а затем вычислить достаточную площадь сечения опоры в соответствии с характеристиками грунта. Для создания достаточно высокого коэффициента надёжности толщина несжимаемой подсыпки в расчёт не берётся.
Схема мелкозаглубленного ленточного фундамента: 1 — материнский грунт; 2 — подсыпка гравием или гравийно-песчаной смесью; 3 — отмостка; 4 — армирование фундамента; 5 — мелкозаглубленный ленточный фундамент с широкой подошвой для равномерного распределения нагрузки; 6 — стена; 7 — гравийная подсыпка внутренней площади фундамента дома
Высота ленты определяется как составляющая её подземной и надземной частей. С надземной частью все просто — она должна быть не меньше 80 мм и не более четырёх значений ширины верхней грани ленты. В свою очередь высота подземной части может определяться с учётом нескольких факторов:
- фундамент не должен залегать на границе разнородных грунтов;
- минимальное заглубление фундамента составляет 35–40 см, но, в зависимости от интенсивности пучения и глубины промерзания высота подземной части может увеличиваться на дополнительные 60–80%;
- для сохранения требуемых прочностных характеристик ЖБИ отношение ширины к высоте должно быть не меньше, чем 3:5.
Армирование фундамента чертеж. Зоны продавливания
В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.
Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.
При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.
Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.
Какую арматуру лучше выбрать
Стальная арматура изготавливается соответственно ГОСТу 5781-82, с различными типами профиля. Для железобетонных монолитных плит перекрытия используют стержень класса А400. Пруты имеют визуальные отличительные особенности, а именно:
- А 240 – изделие с гладкой поверхностью;
- А 300 – имеет на поверхности периодический профиль с кольцевым узором;
- А 400 – имеется серповидный узор на профиле в форме «елочки».
Важно! Использовать арматуру низких категорий не допустимо.
Методика изготовления армирующей сетки и каркаса
Существует два варианта соединения прутков между собой - связывание и сварка. При методике связывания применяют проволоку с диаметром 2-3 мм. Обмотка происходит вручную либо при помощи специального оборудования, которое помогает сделать обмотку вокруг стержней. Этот вариант трудоемкий, но обеспечит надежность соединений.
Готовые сваренные сетки монтировать быстрее и проще, чем при методике связывания. Единственный минус – это трудность, возникающая при подборе необходимого типоразмера.
При применении сварочного аппарата, рекомендуется в важных зонах – угол постройки и прочие участки, где массивные стены будут создавать нагрузку на конструкцию, арматуру следует в обязательном порядке соединять проволокой.
Метод сварки применяется в редких случаях, так как главный недостаток такого варианта – жесткое и неподвижное соединение. Это плохо сказывается на качестве монолитного фундамента. При сваривании металлические элементы расплавляются, после чего снижаются показатели прочности арматурных элементов.
Какой песок нужен для фундамента: выбор по характеристикам и происхождению
Работы по укладке арматуры
При укладке армирующей конструкции в опалубку следует рассчитывать все так, чтобы все стержни после заливки были покрыты защитным бетонным слоем в 2-3 см. Для соблюдения необходимого расстояния используют специальные пластиковые фиксирующие элементы, металлические «лягушки или «стульчики».
В случае, когда длина прута короче, чем вся ширина фундамента, делают нахлест не меньше 40 диаметров рабочих стержней. Например, для прута 1,2 см, рекомендованный нахлест 48 см.
Армирование монолитного фундамента в предварительно подготовленном приямке сократит продолжительность работ и поможет без сложностей произвести укладку непосредственно на месте.
Минусом такого монтажа является риски повреждения уложенной уплотненной подушки и гидроизоляционного материала. Укладку каркаса лучше проводить в таком порядке:
- Собранный нижний пояс укладывают на подпорки.
- Устанавливают поперечные прутки.
- Собирают верхнюю часть конструкции, методом связывания проволокой соединяют стойки и верхний пояс.
Как рассчитать диаметр арматуры
При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.
