Пример расчета арматуры для монолитного фундамента 6х6м. Как рассчитать количество арматуры на куб бетона

Пример расчета арматуры для монолитного фундамента 6х6м. Как рассчитать количество арматуры на куб бетона

• Расход арматуры на куб бетона
• Сколько стальных прутьев необходимо для плитного фундамента
• Расчет стального каркаса для других видов фундамента

Чтобы фундамент был целостным и прочным долгие годы, его необходимо армировать. Количество арматуры на куб бетона зависит от многих факторов:

• типа фундамента;
• вида грунта;
• площади и толщины прутьев;
• класса стержней;
• веса конструкции.

Виды арматуры. 1 и 2 – арматура периодического профиля; 3- проволока периодического профиля; 4 – семипроволочная прядь; 5 – двухпрядный канат.

Расход арматуры на куб бетона

Чтобы узнать количество стержней для строительной конструкции, следует учесть свойства бетона. который также бывает различных марок. Характеристики бетона отличаются составом примесей и наполнителей.

Каждое строение имеет свои требования прочности. Чтобы обеспечить достаточную прочность, необходимо провести расчеты, опираясь на государственные стандарты:

Рисунок 1. Таблица зависимости массы железных прутьев от их длины и марки.

ГЭСН #8211; Государственные элементные сметные нормы. Согласно этому стандарту, количество стержней для бетона должно составлять 1 т на 5 м³.

Вернуться к оглавлению

Сколько стальных прутьев необходимо для плитного фундамента

На выбор марки стального материала влияет тип грунта и масса возводимого строения.

Если грунт стабильный с минимальной вероятностью вспучивания, то железные прутья можно применять диаметром 10 мм, что уменьшит стоимость конструкции на порядок.

Нагрузка на основание определяется типом строения. Для легкого деревянного дома можно использовать прутки диаметром 0,01 м. Для тяжелых кирпичных зданий армирующий пояс должен выдерживать большую массу. В этом случае диаметр прутьев составляет 14-16 мм.

Рассмотрим пример расчета количества прутков для дома размерами 6х6 м при условии, что фундамент будет в виде монолитной плиты:

Схема расположения арматуры для фундамента.

Вернуться к оглавлению

Расчет стального каркаса для других видов фундамента

Для данного типа основы также выполняют 2 железных пояса: сверху и снизу. Они располагаются на 5-7 см от наружных поверхностей.

Итак, расчет количества железных стержней для ленточной основы под дом 6х6 м выполняют согласно такому алгоритму:

Для столбчатой конструкции применяют ребристые прутья, диаметр сечения которых 0,01 м. Основное расположение каркаса #8211; вертикальное, а горизонтальные куски нужны для обеспечения прочности каркаса.

В каждом столбике закладывают по 4 стержня, большей длиной, чем высота самих столбиков.

При высоте столба 2 м он, как правило, имеет диаметр 200 мм. Столбики должны быть усилены железной конструкцией, состоящей из 4 вертикальных стержней, шаг между которыми 0,1 м. Поперечные куски пролегают в 4 местах, диаметр которых 6 мм.

Чтобы железный каркас не ржавел, в состав бетона вводят гидрофобные добавки. Современный материал сейчас изготавливают из базальта или стеклопластика. Такие стержни прочны и не ржавеют.

Правильно рассчитанное железное перекрытие #8211; залог прочного и долговечного строения.

Расчет монолитной фундаментной плиты пример. Расчет толщины плиты

Расчет выполняется по СП «Проектирование и устройство оснований и фундаментов зданий и сооружений» и по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

• сбор нагрузок;
• расчет по несущей способности.

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Тип нагрузки	Значение	Коэффициент надежности
Стены и перегородки
Кирпич 640 мм	1150 кг/м2	1,2
Кирпич 510 мм	920 кг/м2
Кирпич 380 мм с утеплением 150 мм	690 кг/м2
Брус 200 мм	160 кг/м2	1,1
Брус 150 мм	120 кг/м2
Каркасные 150 мм с утеплителем	50 кг/м2
Перегородки гипсокартонные 80 мм	30-35 кг/м2	1,2
Перегородки кирпичные 120 мм	220 кг/м2
Перекрытия
Железобетонные 220 мм с цементно-песчаной стяжкой 30 мм	625 кг/м2	1,2 — для сборных и 1,3 — для монолита
Деревянные по балкам	150 кг/м2	1,1
Крыша по деревянным стропилам
С металлическим покрытием	60 кг/м2	1,1
С керамическим покрытием	120 кг/м2
С битумным покрытием	70 кг/м2
Временные нагрузки

Важно! В таблице уже учитывается толщина конструкций. Для вычисления массы остается лишь умножить на площадь.

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по СП «Нагрузки и воздействия».

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице. Для фундамента из бетона по монолитной технологии принимают коэффициент 1,3.

Важно! Если уклон кровли составляет более 60 градусов, снеговую нагрузку в расчете не учитывают, поскольку при такой крутизне ската, снег не скапливается на нем.

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

P1= M1/S,

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

Δ=P-P1

где P — табличное значение несущей способности грунта.

M2 = Δ*S,

где М2 — требуемая масса фундамента (больше этой массы строить фундамент нельзя), S — площадь плиты из бетона.

Следующая формула:

t = (М2/2500)/S,

где t — толщина заливки бетона, а 2500 кг/м3 — плотность одного кубического метра железобетонного фундамента.

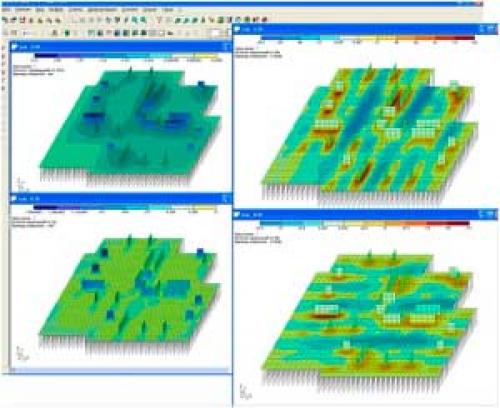

Расчет арматуры на плиту перекрытия. Определение сечений.

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

• фундамент имеется под проемами
• нагрузки распределяются равномерно
• сопротивление грунта минимально возможное 1 кг/м2

Как рассчитать арматуру для монолитной плиты.

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

Схема армирования.

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона.После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры.Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества.

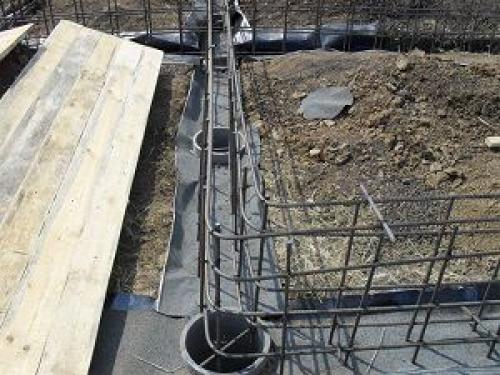

Расчет арматуры для фундамента.

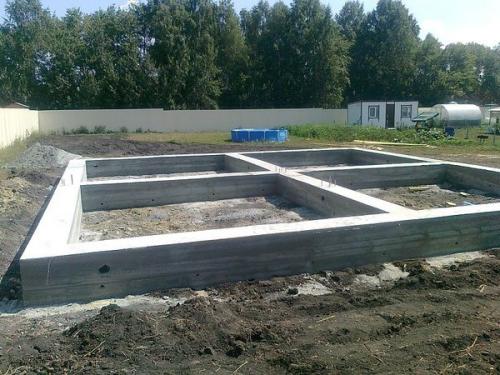

занимает основное место среди всех опорных конструкций для зданий и сооружений.

Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.

Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.

Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работаи металлической арматуры.

Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий .

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается .

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура . Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции :

• Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
• Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко .

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой) .

Онлайн калькулятор

Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис —ленточного фундамента.

Инструкция по работе с калькулятором

В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.

Например, нанеобходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.

В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — , количества бетона и т.д.

Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .

ВАЖНО!

Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.

Порядок расчета

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно .

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что погружения рабочей арматуры не должна превышать 2-5 см, получаем :

• Для лент толщиной менее 50 см — 2 рабочих стержня.
• Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

Расчет монолитной плиты фундамента. Типовая схема монолитного плитного фундамента

Для плитного фундамента не требуется глубокое залегание, скорее, наоборот, его несущая способность и «плавающие» особенности будут проявляться именно при достаточно близком расположении к поверхности земли. В этом случае даже морозное вспучивание грунтов не будет оказывать на стабильность постройки своего разрушительного влияния – сама плита, при ее качественном сооружении, вместе с возведённым на ней зданием как бы «плавает» на поверхности грунта.

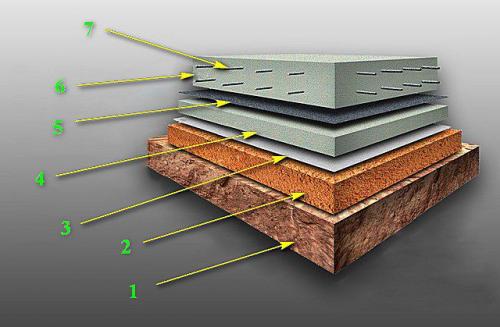

Принципиальная схема устройства монолитной фундаментной плиты показана на иллюстрации ниже:

Принцип устройства монолитного плитного фундамента

1 – Уплотненный грунт – дно выкопанного под фундамент котлована.

2 – Тщательно утрамбованная «подушка» из песка, песчано-гравийной смеси, щебенки, которая способствует равномерному распределению нагрузок, становится своеобразным демпфером, смягчающим воздействие колебаний грунта. Практикуется послойная засыпка и трамбовка такой «подушки», с тем или иным чередованием материалов, либо однородная, с использованием ПГС.

3 – Слой геотекстиля (дорнита), который придаст песчаной «подушке» своеобразное «армирование», предотвратит ее заиливание или размытие на переувлажнённых грунтах. На данной иллюстрации показан лишь один из вариантов размещения геотекстильной прослойки, однако, их количество и положение может варьироваться, в зависимости от конкретных условий. Так, нередко такой слой располагают между поверхностью утрамбованного дна котлована и первым слоем песчаной «подушки» – для исключения проникновения в нее частиц грунта. Слоем геотекстиля также разделяют песчаные и гравийные прослойки засыпки – опять же из соображений армирования и исключения взаимопроникновения. При этом расположение гравийного или щебёночного слоя выше песчаного видится более оптимальным – оттого, что практически полностью исключается капиллярное «подсасывание» грунтовой влаги снизу.

4 – Слой так называемой бетонной подготовки. Этим элементом общего «пирога» плитного фундамента зачастую пренебрегают из соображений экономии материала и снижения общей продолжительности работ. А между тем, такая бетонная подготовка играет немалую роль – она позволяет выйти на «чёткую геометрию» основы под дальнейшую заливку фундамента или укладки утеплительных материалов, дает возможность очень качественно смонтировать обязательную для плиты герметичную гидроизоляцию.

5 – Уже упомянутый слой обязательной для такой фундаментной плиты слой гидроизоляции, защищающей основу здания от воздействия влаги снизу. Оптимальное решение – это как минимум два слоя рулонных гидроизоляционных материалов на полимер-битумной основе.

6 – Сама монолитная плита с расчетной толщиной.

7 – армирующий пояс бетонной плиты. Классическое его исполнение – два уровня арматурных решеток, связанных между собой для придания объемности конструкции специальными хомутами. Расположение арматуры планируют таким образом, чтобы между прутьями и краями плиты сверху, снизу и с торцов создавался слой бетона около 50 мм – чтобы исключить запуск процессов коррозии металла.

Это – общая схема, но существует и несколько разновидностей монолитных фундаментных плит, применяемых в зависимости от тех или иных конкретных особенностей строительства.

Самый простой в исполнении и, наверное, самый распространенный вариант – это сплошная плита, единая толщина которой соблюдается по всей ее площади.

Расчет монолитной плиты под гараж. Как залить плиту под гараж своими руками

Стандартный расчет прочности с помощью программных комплексов дает оптимальное значение толщины монолитной плиты под фундаментную основу одноэтажного гаража в 120 мм. Для подошвы коробки гаража с размерами 6х4 м это составит примерно три кубометра бетонного раствора.

В реальности толщину плитного основания выбирают несколько завышенной от расчетного значения:

• Во-первых, есть желание приподнять пол гаража над уровнем грунта, как минимум, на 10 см. Чаще всего в частном гаражестроении используют распашные гаражные двери. Поэтому требуется зазор, обеспечивающий нормальное открытие ворот даже в зимнее время, с большим количеством льда и снега перед входом;
• Во-вторых, талая и дождевая вода не должна попадать вовнутрь гаража даже при косых ливнях;
• В-третьих, высокая плита гарантирует нормальное пользование гаражом даже в условиях непредвиденных ситуаций, например, просадки части фундамента или пучения грунта перед входом в помещение.

Важно! Последний пункт имеет особое значение и требует повышенного внимания при проектировании конструкции гаража, хотя многие автолюбители опасностью пренебрегают и получают букет проблем с открытием дверей.

Заливку бетоном плитного основания под фундамент гаража рекомендуется выполнить в один прием, если объема бетонного раствора в миксере не хватает, заливку необходимо выполнить с разницей во времени не более 3-х часов.

После заливки необходимо выровнять поверхность бетонного раствора с помощью гладильного приспособления. Таким образом, получается очень ровный и прочный фундамент.

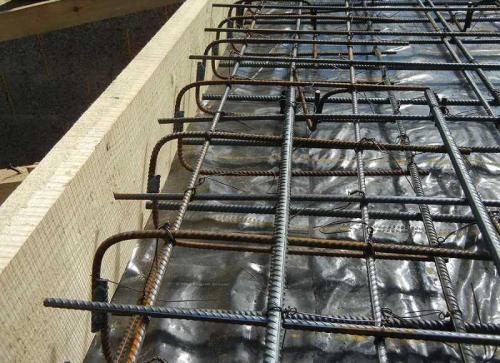

Армирование плиты фундамента. Схема армирования

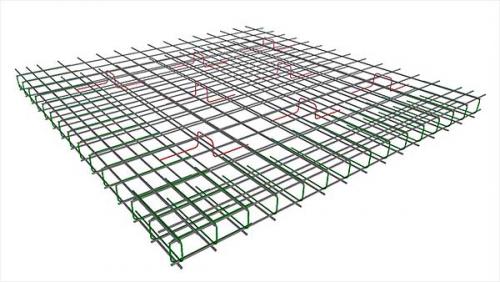

Пример схемы (чертежа) армирования плитного фундамента.

Армирование железобетонной плиты производится неравномерно: в местах опирания стен или колонн необходимо дополнительное усиление. Такие участки называются зоны продавливания. Укладка арматуры производится в один слой при толщине плиты 150 мм и менее. При величине более 150 мм армирование выполняют каркасами. В качестве примера необходимо рассмотреть основные узлы конструкции.

Основная ширина плиты

Здесь схема представляет собой сетки с постоянным размером ячейки. Шаг прутьев в обоих направлениях должен быть одинаковым. В зависимости от расчетной нагрузки его принимают в пределах 200-400 мм. Для кирпичных домов подойдет шаг арматуры 200 мм, для более легких каркасных можно укладывать стержни реже. При этом важно учитывать, что по СП «Бетонные и железобетонные конструкции» расстояние между стержнями не должно превышать толщину плиты в 1,5 раза.

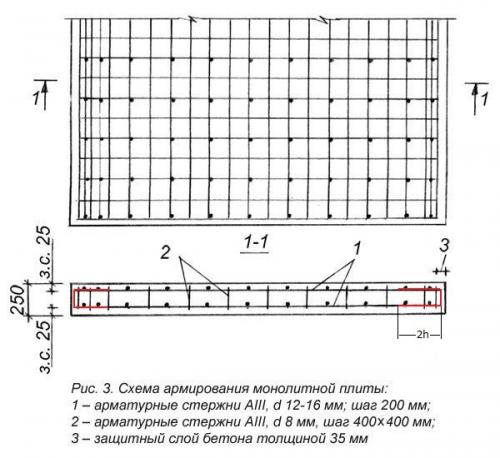

Схема армирования плиты.

Чаще всего стержни укладывают в два ряда: верхний и нижний. Их совместная работа обеспечивается установкой вертикальных стержней. Шаг таких прутов может быть равен шагу основного армирования или приниматься в два раза больше.

С торцов плита армируется П-образными хомутами.

Согласно СП 63.13330.2012 (п. 10.4.9) на торцах плита должна армироваться П-образными стержнями арматуры, длина этих стержней должна быть равна 2-м толщинам плиты или больше. Стержни связывают верхний и нижний ряды армирования и обеспечивают восприятие крутящих моментов у края плиты и анкеровку концов продольной арматуры.

Внимание! Арматура должна быть утоплена в бетон на 20-30 мм со всех сторон: снизу, сверху, с торцов. Иначе возможна ускоренная коррозия арматуры и разрушение конструкции.

Зоны продавливания

В местах опирания несущих вертикальных конструкции раскладка меняется — уменьшают шаг армирования. Например, если по основной ширине плиты стержни укладывались через 200 мм, то под стенами рекомендуется использовать шаг 100 мм. Это позволит избежать чрезмерного продавливания и появления трещин.

Зона сопряжения с монолитной стеной подвала

Конструкция плиты позволяет изготавливать ее на одном уровне с поверхностью земли, но если в здании планируется обустройство подвала ее глубина заложения будет зависеть от высоты помещения. В этом случае необходимо обеспечит совместную работу основания и стен.

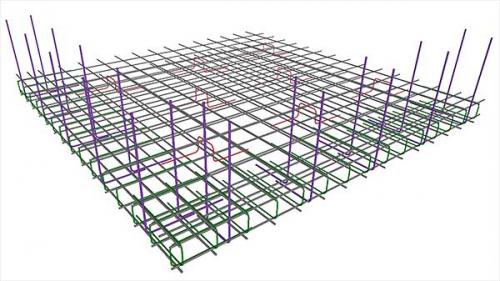

Выпуски арматуры в плите для сопряжения с монолитными стенами.

Чтобы правильно армировать фундамент, необходимо связать вместе каркасы монолитной стены и плиты. При заливке фундамента оставляют выпуски в виде вертикальных стержней, именно они будут связующим звеном. Концы выпусков запускают в тело плиты (загибают на конце на 2 высоты плиты и вяжут к основному каркасу).

Для удобства и точного расчета материалов выполняют чертеж, на котором показана схема армирования, включающая данные о расстоянии между стержнями и их диаметрах.

Выбор арматуры

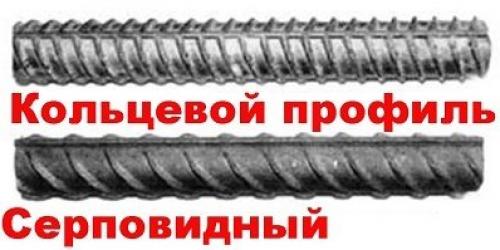

При изготовлении стальной арматуры руководствуются ГОСТ 5781-82*. Для железобетонной монолитной плиты применяют стержни класса A400 (или в устаревшем варианте Alll). Чтобы не ошибиться необходимо знать, как отличить пруты разных классов визуально.

• A240 (Al) имеет гладкую поверхность;
• A300 (All) характеризуется периодическим профилем с кольцевым узором;
• A400 (Alll), та которая необходима, имеет периодический профиль, образующий «елочку»(серповидный).

Важно! Применение арматуры более низких классов не допускается.

Рекомендуем: Какая арматура нужна для фундамента.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/armatura-dlya-fundamenta-iz-plity-raschet-diametra-i-kolichestva-armatury
