Расчет арматуры для плитного фундамента. Армирование плитного фундамента

Расчет арматуры для плитного фундамента. Армирование плитного фундамента

Армирование плиты

Армировать монолитную железобетонную плиту рекомендуется в зависимости от предполагаемой нагрузки, так как в некоторых местах она может быть значительной, например, под несущими стенами, колоннами или в углах.

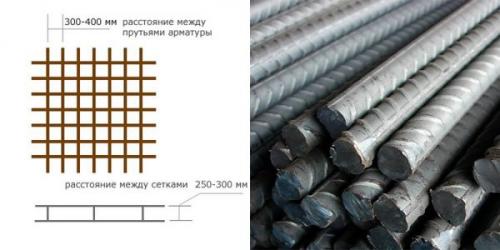

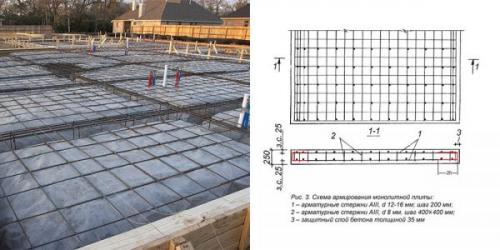

Схема армирования

Укладка арматуры выполняется в зависимости от толщины плиты. Если этот параметр не превышает 15 см, то армирование проводится в один слой. В противном случае усиливать монолитную плиту нужно посредством каркаса.

Каркас представляет собой сетку с ячейками, одинаковыми во всех направлениях. Причем для легких построек расстояние между прутками может составлять до 40 см, при возведении стен из кирпича или бетона расстояние уменьшается до 20 см.

В целом регламентируемый размер ячеек не должен превышать толщину плиты больше, чем в 1,5 раза.

В зонах продавливания, то есть под несущими стенами, размер ячейки уменьшается в 2 раза. Это делает каркас и основание более прочным и надежным.

Расчет диаметра арматуры

Диаметр арматурных прутьев, которые используются для усиления фундаментной плиты, является очень важным параметром. Поэтому необходимо предварительно определить сечение прутьев арматуры.

Чтобы определить минимальный диаметр арматурных прутьев, следует воспользоваться определенной методикой:

  • Рассчитывают сечение плиты, для этого длину умножают на высоту. Для примера можно взять 6 и 0,3 метра: 6*0,3=1,8.
  • Вычисляют допустимую площадь сечения прута, для этого сечение плиты делят на минимальный процент армирования (согласно регламентируемым документам этот параметр равен 0,15%): 1,8:0,15=27.
  • Определяют площадь арматуры в одном ряду:27:2=13,5.
  • Вычисляют минимальное сечение, зная длину плиты и шаг между прутьями: 13,5:31=0,43.

Расчет арматуры для плитного фундамента. Армирование плитного фундамента

Расчет диаметра прутьев

Узнать диаметр прутка по соответствующему сечению можно в ГОСТ 5781.

В целом опытные строители рекомендуют использовать следующие показатели: при длине основания менее 3 метров, можно использовать прутья диаметром 10 мм. В противном случае следует брать более толстые элементы, до 12 мм. Чаще всего строители используют арматурные прутья сечением 12-16 мм. Кроме того существует ограничение диаметра арматуры: он не может быть более 4 см.

Расчет количества арматуры

Количество требуемой арматуры рассчитывается по достаточно простой схеме. К примеру, армирование будет выполняться для плиты размером 8*8 м.

Расчет арматуры для плитного фундамента. Армирование плитного фундамента

Количество арматуры

  1. Принимая во внимание стандартный размер ячеек 0,2 м, определяют количество прутьев: 8:0,2=40.
  2. К этой цифре необходимо добавить еще один прут, в результате получается 41 пруток.
  3. Для получения сетки необходимы и перпендикулярные штыри, следовательно, полученный результат увеличивают вдвое: 41*2=82.
  4. Учитывая, что каркас состоит, как минимум, из двух слоев, удваиваем и это значение: 82*2=164.
  5. Таким образом, для армирования плиты 8*8 метров понадобится 164 прута.
  6. Однако в большинстве случаев арматурные прутья имеют стандартную длину, которая равна 6 метрам. Значит, необходимо вычислить общий метраж арматуры: 164*6=984 м.
  7. Количество вертикальных соединительных прутьев вычисляется аналогичным способом. Если учесть, что соединение выполняется в местах пересечения горизонтальных элементов, то можно получить следующее: 41*41=1681.
  8. Теперь следует определить длину соединительных стержней. Зная, что высота монолитной плиты составляет 20 см, а расстояние от каркаса до верхней и нижней части основания должно быть не меньше 5 см, определяют длину стержня: 20-5-5=10 см.
  9. Теперь можно определить общий метраж соединительных стержней: 1681*0,1=168,1 м.
  10. Суммируем все данные и получаем результат: 984+168,1=1152,1 м.

Калькулятор расчета арматуры. Калькулятор арматуры

Калькулятор арматуры 1

Калькулятор арматуры 2

Расчет арматуры

Калькулятор арматуры 1
Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.
Калькулятор арматуры 2
Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.
Расчет основан на весе одного кубического метра стали в 7850 килограмм.

расчет арматуры для строительства дома

при строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. сделать это вам поможет наша программа. с помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.

расчет арматуры для разного типа фундаментов

для расчета арматуры нужно также знать и тип фундамента дома. здесь существует два распространенных варианта. это плитный и ленточный фундаменты.

арматура для плитного фундамента

плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. в таком случае фундамент требует армирования. производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.
Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.
Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же. Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.
Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.

арматура для ленточного фундамента

ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.
Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.

Расчет арматуры монолитной плиты перекрытия калькулятор. Как калькулятор считает необходимое количество бетона

Расчет монолитного перекрытия онлайн калькулятор производит в следующей последовательности:

  • Сервис рассчитывает на основании внесенных линейных размеров – длины (D), ширины (L) ,толщины (H) – плиты объем фундамента Vф:

Vф= H×L×D; м. куб.

  • Параллельно определяется объем занимаемый арматурной сеткой Vа. Происходит это по следующей формуле:

r – радиус арматуры, м.

  • затем по разности между всем объемами фундамента и арматуры находится объем необходимого для его заливки бетона Vб:
  • На последнем этапе объем бетона (Vб) умножается на его плотность (P), в результате чего получается масса бетона:

Мб= Vб×P; кг

Плитный фундамент не является сложной геометрической фигурой и достаточно легко рассчитывается типовыми формулами Источник moidomkarkas.ru

Пример расчетов

Исходные данные :

  • Размеры котлована под заливку основания составляют 10×6 м.;
  • Толщина фундаментной плиты – 0,3 м.;

Расчет :

  • Объем фундамента равен Vф= 10×6×0,3=18 м. куб.
  • Для армирования такого фундамента планируется применять два слоя сетки из арматуры диаметром 12 мм. (радиусом 0,006 м.) суммарной длиной 1232 м. Таким образом занимаемый арматурной сеткой будет равен Vа= 1232×0,0062×3,14=0,14 м.куб.;
  • Объем бетона будет равен Vб= 18-0,14 = 17,86 м. куб.;
  • Так как планируется использовать бетона марки В 22,5 (М300) плотностью 2350 кг/м. куб. его масса необходимая для заливки данной плиты равна Мб= 17,86×2350=41 971 кг. (41,9 т.).

Результат :

  • Таким образом для заливки основания размером 10×6×0,3 м требуется 17,86 м.куб. бетона марки В 22,5(М300) массой 41 971 кг.

Как калькулятор считает арматуру

Для расчета потребности в арматуре учитываются линейные размеры основания (длина и ширина), количество слоев прутьев и шаг арматурной сетки.
