Расчет фундамента для каркасного дома своими руками. Расчет площади фундамента и его веса

19.02.2023 в 08:52

Расчет фундамента для каркасного дома своими руками. Расчет площади фундамента и его веса

Чтобы определить нагрузку на грунт и понять, выдержит ли этот грунт такое здание, нужно к весу дома прибавить вес фундамента.

Под железобетонный и кирпичный дом вероятнее всего придется закладывать ленточный, т.е. на глубину ниже глубины промерзания. Примем ее 1,5 м, и добавим еще 40 см над уровнем земли, итоговая высота ленты фундамента составит 1,9 м. Общая длина такой ленты составит 30 м (24 м периметр и 6 м под внутренней стеной), ее общий объем при ширине 40 см – 30 м х 0,4 м х 1,9 м = 22,8 м3, при плотности железобетона 2400 кг/м3, вес фундамента составит 54720 кг. Опорная площадь такого фундамента составит 3000 см х 40 см = 120 000 см2.

Под каркасный дом должно хватать. Пусть столбики будут диаметром 20 см и высотой 1,9 м и заложены на глубину 1,5 м. Опорная площадь такого столбика составит 10 см х 10 см х 3,14 = 314 см2. Объем такого столбика будет 0,06 м3, а вес – 143 кг. Общая длина всех стен составляет 30 м, если ставить столбики через 1 м, то их понадобится 30 штук. В этом случае общий вес столбчатого фундамента составит 143 кг х 30 = 4290 кг, а общая опорная площадь – 314 см2х 30 = 9420 см2

Итак, для каждого дома рассчитан вес, выбран фундамент, посчитана опорная площадь и вес фундамента. Чтобы рассчитать общую нагрузку на грунт, нужно общий вес здания разделить на опорную площадь.

Любой сухой грунт (хоть глинистый, хоть песчаный) имеетот 2 кг/см2и более. Именно на эту цифру и стоит равняться при расчете фундамента. В нашем случае нагрузка от кирпичного и железобетонного домов на массивном ленточном фундаменте остается в пределах 2 кг/см2с большим запасом. Нагрузка от каркасного дома на столбчатом фундаменте превышает 2 кг/см2. Если нагрузка на грунт получается слишком большой и есть сомнения по поводу того, что грунт ее выдержит, нужно изменить параметры фундамента для увеличения опорной площади. В случае с ленточным – это увеличение ширины ленты, в случае со столбчатым – увеличение диаметра столба и увеличение количества столбов. Разумеется, при этом изменится и вес фундамента, поэтому расчет его веса и нагрузки на грунт нужно будет повторить.

После выбора типа фундамента и его характеристик можно провестина него и рассчитатьдля армирования этого фундамента.

    Читайте так же:

    Глубина промерзания грунта
    Промерзание грунта приводит к его пучению и негативному воздействию на фундамент здания. Глубина промерзания зависит от типа грунта и климатических условий.

    Уровень грунтовых вод
    Грунтовые воды – это первый от поверхности земли подземный водоносный слой, который залегает выше первого водоупорного слоя. Они оказывают негативное воздействие на свойства грунта и фундаменты домов, уровень грунтовых вод необходимо знать и учитывать при заложении фундамента.

    Пучинистый грунт
    Пучинистый грунт – это такой грунт, который подвержен морозному пучению, при промерзании он значительно увеличивается в объеме. Силы пучения достаточно велики и способны поднимать целые здания, поэтому закладывать фундамент на пучинистом грунте без принятия мер против пучения нельзя.

    Силы морозного пучения грунтов
    Морозное пучение – это увеличение объема грунта при отрицательных температурах, то есть зимой. Происходит это из-за того, что влага, содержащаяся в грунте, при замерзании увеличивается в объеме. Силы морозного пучения действуют не только на основание фундамента, но и на его боковые стенки и способны выдавить фундамент дома из грунта.

    Несущая способность грунтов Несущая способность грунтов – это его основанная характеристика, которую необходимо знать при строительстве дома, она показывает какую нагрузку может выдержать единица площади грунта. Несущая способность определяет, какой должна быть опорная площадь фундамента дома: чем хуже способность грунта выдерживать нагрузку, тем больше должна быть площадь фундамента.

Расчет фундамента под баню. С чего начинается расчет основания под баню

Началом расчетных работ всегда считаются несколько моментов:

  1. Вес будущего строения плюс масса печи и других стационарных элементов интерьера.
  2. Площадь и этажность здания, которое планируется построить.
  3. Тип почвы, на которой будет строиться помещение.
  4. Рельеф участка с его неровностями и перепадами.
  5. Глубина промерзания грунта и его пучинистость, подвижность.

От того, из каких материалов планируется постройка бани, будет зависеть как ширина, так и глубина фундамента. Чем тяжелее материалы строительства, тем прочнее должно быть основание бани, а значит, ширина фундамента будет немного больше размера стен. Да и глубина основания прямо пропорционально зависит от тяжести постройки.

Площадь строения также влияет на расчет фундамента. Чем меньшая площадь под баню, тем меньше нагрузка на основу. И количество этажей тоже стоит учитывать для того чтобы правильно рассчитать основание под баню.

Расчет фундамента под баню. С чего начинается расчет основания под баню А вот вид фундамента зависит во многом от типа почвы, на которой будет возводиться строение. Глинистые грунты довольно опасны и сильно подвижны, поэтому предпочтение стоит отдавать столбчатым видам фундамента. На таких же типах основания может быть построена и баня из бруса или цельного дерева.

Для рельефного участка тоже экономным вариантом станет столбчатый вид фундамента. Но в некоторых случаях, если планируется добротное объемное здание в несколько этажей, уместнее применить ленточно-столбчатые основания под баню.

Пучинистость грунта также играет немаловажную роль. Расчет основания постройки обязательно должен учитывать такой фактор. При повышенной подвижности грунта стоит отказаться от ленточных и монолитных типов фундамента. На показатель пучинистости влияет глубина промерзания почвы. Поэтому основание под баню выполняют на глубине больше, чем промерзает грунт на 20 см.

Калькулятор фундамента для забора. Ленточный фундамент под забор.

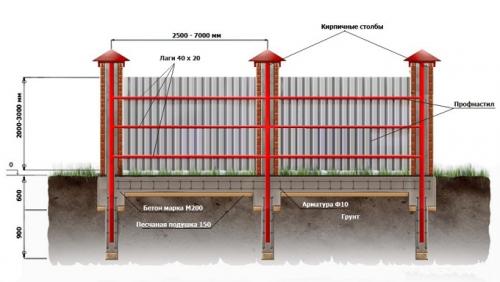

Зачастую для сооружения забора выбирают именно ленточный фундамент , так как он считается самым надежным. Для сооружения ленточного фундамента под забор своими руками не потребуется много усилий. Далее рассмотрим варианты обустройства такого фундамента под забор.

После разметки необходимо подготовить траншеи для фундамента. Глубина траншеи под фундамент зависит от погодных условий, устойчивости почвы и массы конструкции. Зачастую глубина траншеи колеблется от 60 до 80 сантиметров. Ширина траншеи зависит от толщины самого забора. После подготовки траншеи на дно засыпается песочная подушка, которая тщательно утрамбовывается и обильно поливается водой.

Расчет фундамента для каркасного дома своими руками. Расчет площади фундамента и его веса 01

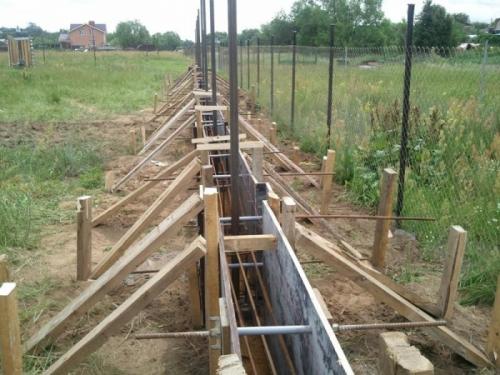

Для прочности ленточного фундамента применяется арматурный каркас. Сечение стандартной арматуры для фундамента под забор составляет 10 миллиметров. Арматура для фундамента укладывается на расстоянии 5 сантиметров от дна траншеи. Для этого под укладывается опора. Два первых ряда арматурных прутов укладывают по длине траншеи, не доходя до стен 7 сантиметров. Поперечные прутья закрепляются вместе с вертикальными на расстоянии 40 сантиметров друг от друга. При этом вертикальные стойки находятся ниже верхнего среза фундамента на 5-7 сантиметров. Верх также закрепляется продольными прутьями. Конструкция крепится при помощи сварки или проволоки.

После подготовки траншеи и сооружения арматурного каркаса, непосредственно в траншею устанавливается опалубка. Сама опалубка сооружается из 25-милимитрового обрезного бруса или досок. Из самой опалубки сооружается короб, при этом необходимо учитывать, что верх фундамента должен подниматься над землей на 30 сантиметров или больше. Специалисты рекомендуют устанавливать распорные доски, которые укрепят щиты.

Расчет фундамента для каркасного дома своими руками. Расчет площади фундамента и его веса 02

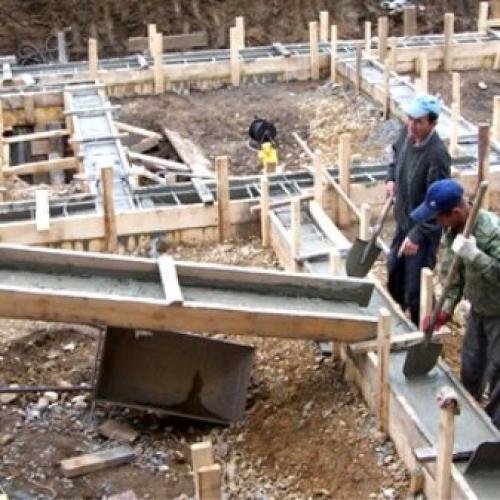

Заливка опалубки бетоном является завершающим этапом в сооружении ленточного фундамента под забор . Для этой цели изготавливается раствор из цемента и карьерного песка с соотношением (1:4). Для повышения прочности бетона, в его состав подсыпают отсев либо щебень. Чтобы грунт в траншее не впитывал влагу из раствора, тем самым уменьшая его прочность, дно ямы необходимо увлажнять. По пришествии 3-х суток после заливки бетона вы сможете можно приступать к сооружению забора своими руками .

Расчет фундамента под одноэтажный дом. Советы

Не рекомендуется готовить траншеи шире 400 мм. На забутовку и подсыпку в общей сложности закладывают 0,2 м. Только такие слои дают настоящую гарантию против проседания.

По мнению специалистов, для формирования фундаментной ленты наливным методом стоит брать цемент категории М-300.

Чтобы конструкция оправдала себя, раствор формируют только из чистой воды, добиваются отсутствия примесей глины и почвы в инертных материалах, строго соблюдают пропорции.

Расчет фундамента под одноэтажный дом. Советы

Глубина ленточного фундамента под дом, расчет и строительство ленточного фундамента своими руками показаны в следующем

Возведение любой постройки начинается с того, что специалисты начинают проверять грунт, и только после этого приступают к закладке основания. В первую очередь определяется тип несущей поверхности, просчитывается, насколько нужно закладывать основание, после всех вышеперечисленных манипуляций приступают к возведению стен. Стоит сразу отметить – на подобных работах никто не экономит – в конечном итоге выйдет себе дороже.

Расчет фундамента под одноэтажный дом. СоветыНа сегодняшний момент дом из пеноблоков считается одним из наиболее оптимальных вариантов – материалы прекрасно сохраняют тепло, легкие, экологически чистые. В этой статье рассмотрим, как правильно просчитать глубину фундамента под такое строение, на что необходимо обращать внимание при строительстве и прочие важные аспекты, которые будут интересны людям, которые намереваются возвести здание из пеноблоков.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/raschet-fundamenta-dlya-doma-s-primerami-kak-rasschitat

Расчет арматуры для фундамента. Калькулятор ленточного фундамента

Расчет фундамента для каркасного дома своими руками. Расчет площади фундамента и его веса 05

Грамотно спроектированный и построенный фундамент гарантирует долговечную эксплуатацию любого здания и сооружения. Сегодня существует несколько популярных типов оснований, но самым востребованным из всех безусловно является ленточный. Для его создания не требуется специальное оборудование, а технология монтажа проста, как два пальца – каждый в состоянии построить ленточный фундамент своими руками.

Сервис KALK.PRO предлагает вам выполнить расчет ленточного фундамента с помощью онлайн-калькулятора . Он предназначен для расчета количества и объема материалов, подбора оптимальной толщины ленты, определения допустимой нагрузки на грунт и многого другого. Для наглядности программа выводит динамические чертежи и 3D-модель, которые изменяются в зависимости от выбираемых параметров и задаваемых значений.

Калькулятор позволяет рассчитать МЗЛФ, стандартный или углубленный фундамент монолитного типа – методика вычисления во всех случаях ничем не отличается. Для удобства пользователей, в алгоритм программы заложен расчет арматуры и расчет бетона для ленточного фундамента. В скором времени планируется добавить опалубку.

Инструкция

Наш сервис позволяет рассчитать ленточночный фундамент под дом максимально точно, однако достоверность этих расчетов напрямую зависит, от того какие параметры вы заполните в поля калькулятора. Специально для исключения подобных недоразумений, было записано обучающее видео с подробным пояснением всех элементов калькулятора ленточного фундамента и используемых величин. Смотрите инструкцию и задавайте свои вопросы в комментариях, если требуется уточнение.

Для тех, у кого нет возможности просмотреть видео со звуком или есть проблемы с воспроизведением видео, мы подготовили укороченную текстовую версию примера расчета ленточного фундамента на нашем сервисе. Читайте чуть ниже.

Заполняйте поля калькулятора ВНИМАТЕЛЬНО , так как любая, даже незначительная ошибка может стоить потраченного времени и средств.

Обзор интерфейса

Интерфейс калькулятора расчета ленточного фундамента должен быть интуитивно понятен большинству пользователей, так как выполнен достаточно просто.

Основная часть программы подразделяется на несколько крупных элементов:

  • Вводный блок с начальными данными и упрощенной схемой.
  • Подробный чертеж ленточного фундамента, который отрисовывается на основании первого пункта.
  • Интерактивная 3D-модель, которая позволяет посмотреть все элементы конструкции в трехмерном пространстве.
  • Результаты расчета (материалы, величины, допустимые значения…).

Также под самим калькулятором, приведена небольшая справка, в каких форматах доступно скачивание, как сохранить результат, отправить по электронной почте или добавить в закладки.

Схема

Исходя из плана вашего дома, вы начинаете визуализировать устройство монолитного ленточного фундамента. С помощью конфигуратора, задайте необходимое количество лент и их расположение.

Сервис ограничивает максимально возможное количество осей по горизонтали и по вертикали. Вы можете задать не более 2 дополнительных линии по каждому направлению, т.е. в сумме не больше 8 осей.

Для того чтобы добавить параллельные горизонтальные (буквенные) оси, выберите в первом пункте AD0 необходимое количество (1 или 2). Новые прямые расположатся между осями AD и будут называться B и С.

Вертикальные оси (цифровые) добавляются не на всю длину ленточного фундамента, а конкретно к каждой секции AB, BC или CD.

Для того чтобы сместить секцию, заполните поле «Смещение стороны». Подробнее об этом смотрите ниже, где разбирается практический пример.

Пример 1.

Для того чтобы получить квадратный монолитный ленточный фундамент для дома, разделенный на 9 равных блоков, вам нужно:

  • добавить две оси в пункте AD0;
  • добавить две оси в пункте AB0;
  • добавить две оси в пункте BC0;
  • добавить две оси в пункте CD0.

Пример 2.

У вас нестандартный фундамент, который разделен на 6 неравнозначных секций. Блок AB разбит на три части, блок BC на две, а CD не разбит.

  • добавить две оси в пункте AD0;
  • добавить две оси в пункте AB0;
  • добавить одну ось в пункте BC0;
  • в пункте CD0 оставить ноль.

Таким образом, «играясь» значениями, вы можете сделать схематичный чертеж фундамента с любыми видами секций. Также, для вашего удобства есть возможность повернуть чертеж (на 90, 180 или 270 градусов), выбрать его цвет, включить сетку и показывать ли направляющие линии.

Характеристики фундамента

Теперь нам необходимо указать размеры сторон, ширину ленты, высоту и глубину заложения ленточного фундамента, а также используемую марку бетона.

Заполнение полей с размерами сторон, не должно вызвать сложностей – все наглядно проиллюстрировано на чертеже ленточного фундамента.

Высота ленты рассчитывается индивидуально, в зависимости от ваших предпочтений, высоты цоколя или по другим причинам. Стандартная величина 40-50 см.
