Расчет расхода арматуры при армировании плитного фундамента. Сооружение плитного фундамента своими руками.
Для начала необходимо подготовить площадку, это пожалуй самая трудоемкая операция по строительству плитного фундамента. Для этого полностью снимается верхний слой грунта на глубину, установленную расчетом. Последний слой рекомендуется снимать и выравнивать вручную, делается это для того, чтобы не допускать неровностей и ям. Сам котлован должен превышать габариты фундамента на 1-2 м. со всех сторон для удобства выполнения работ.
Подготовка подушки для плитного фундамента из песка и гравия. Такая подушка необходима для компенсации сил деформации грунта, а также для отвода грунтовых вод и исключения их капиллярного подъема к основанию фундамента. Толщина подушки зависит от типа грунта: на песчаных грунтах она может быть 15 сантиметров, на насыщенных глинистых или склонных к сильному пучению – не менее 30 сантиметров. Песок засыпается в котлован, равномерно и распределяется по всей площади фундамента, после чего тщательно уплотняется. Для болотистых или влажных типов грунтов часть подушки будет состоять из щебня, это улучшает гидроизоляцию бетона.
Сооружение опалубки для плитного фундамента. Опалубка для плитного фундамента должна состоять из струганых досок толщиной не менее 20 мм, которые соединяются их по углам с помощью саморезов. С внешней стороны опалубку укрепляется подкосами. Иногда для плитного фундамента применяют несъемную опалубку из фиброволокнистой плиты. Ее крепят на металлические уголки и стяжки, а после также устраивают подкосы. После вышеописанных работ необходимо соорудить проходки для коммуникаций, попутно устанавливать вокруг них опалубку. Трубы также можно уложить и вывести через проходки до заливки фундамента.

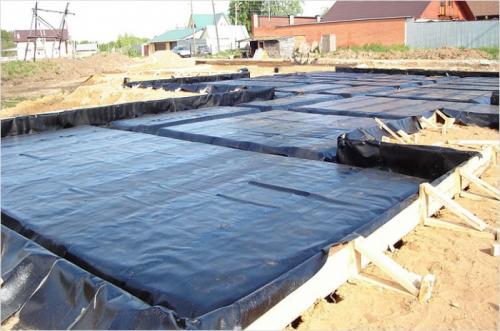

Гидроизоляция плитного фундамента выполняется с помощью толстой полиэтиленовой пленки, геотекстиля или рубероида, она укладывается внахлест на дно котлована с заходом на опалубку.

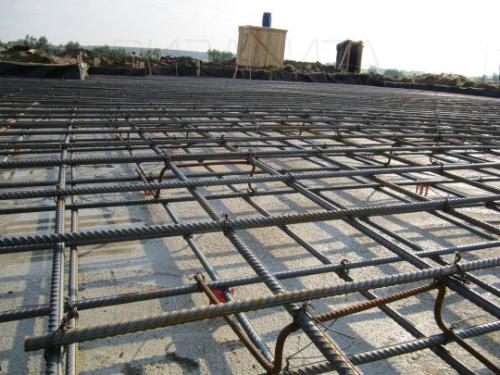

Армирование плитного фундамента – очень важный этап, от него будет зависеть прочность не только самого фундамента, но и здания в целом. Для небольших сооружений можно выполнять армирование с помощью арматурной сетки с ячеей 10-15 сантиметров, а места, в которых будут установлены несущие стены, необходимо усиливать металлическим прутком. Если конструкция сооружения более массивная, для армирования необходимо применять прут с диаметром 10-12 мм, уложенный в виде сетки. Поперечные пруты вяжут между собой с помощью проволоки. Сварка арматуры применяется редко, так как в местах сварки при подвижках конструкции возникают чрезмерные напряжения. Арматурная сетка должна быть полностью погружена в бетон, для этого её устанавливают на специальные направляющие. Если толщина фундамента велика, то устанавливают несколько слоев арматуры.

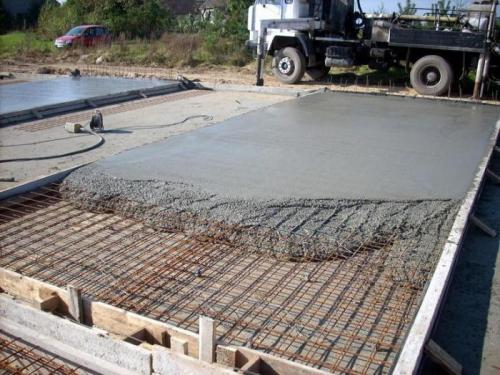

Заливка бетоном плитного фундамента выполняется одномоментно, поэтому бетон придется либо заказывать, либо очень быстро смешивать своими руками. Поэтому заливку нужно выполнять бригадой из 4-5 человек. Заливка бетона производится в подготовленную опалубку с уложенной арматурой, после чего уплотняется сначала с помощью глубинного вибратора, а потом с использованием вибрационной рейки. После пробивки бетона и удаления из него пустот и воздуха его разглаживают и выравнивают поверхность.
Сушка плитного фундамента происходит в течение 4-5 недель. За это время бетон набирает необходимую прочность, после чего он готов к дальнейшей эксплуатации. Во время сушки нужно внимательно наблюдать за тем, чтобы верхний слой фундамента не пересыхал и не подвергался чрезмерному влиянию влаги, для этого можно использовать материал, с помощью которого бетон можно накрывать. После высыхания бетона для улучшения теплоизоляционных свойств, плитный фундамент можно утеплить с помощью полистирольных плит.
Калькулятор расчет арматуры для фундамента. Информация по назначению калькулятора
Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.
Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003
С вайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.
О сновными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.
С уществует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.
Калькулятор расчета арматуры. Калькулятор арматуры
Калькулятор арматуры 1
Калькулятор арматуры 2
Расчет арматуры
Калькулятор арматуры 1Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.
Калькулятор арматуры 2
Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.
Расчет основан на весе одного кубического метра стали в 7850 килограмм.
расчет арматуры для строительства дома
при строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. сделать это вам поможет наша программа. с помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.расчет арматуры для разного типа фундаментов
для расчета арматуры нужно также знать и тип фундамента дома. здесь существует два распространенных варианта. это плитный и ленточный фундаменты.арматура для плитного фундамента
плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. в таком случае фундамент требует армирования. производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.
Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же. Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.
Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.
арматура для ленточного фундамента
ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.
Расчет арматуры в бетоне. Инструкция по работе с калькулятором
В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.
Например, на сайте необходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».
Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.
В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — опалубки , количества бетона и т.д.
Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.
Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .
ВАЖНО!
Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.
Расчет арматуры для ленточного фундамента. Расчет арматуры ленточного фундамента с примером
Вводные данные:
- длина ленточного фундамента – 20 м;
- ширина – 40 см;
- высота — 80 см.
В первую очередь необходимо рассчитать количество продольно уложенной арматуры .
- Площадь сечения фундаментной ленты составляет 40х80=3200 см².
- Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².
Теперь полученное значение надо разделить на площадь одного стержня , тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.

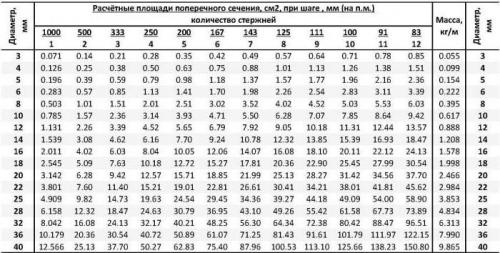

Таблица соотношения диаметра и площади арматуры
Второй – самостоятельно провести расчет, используя формулу площади круга: S=πD²/4, где
- «π» — это Архимедово число, равное 3,14,
- D – диаметр арматуры.
Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.
Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней . Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.
Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

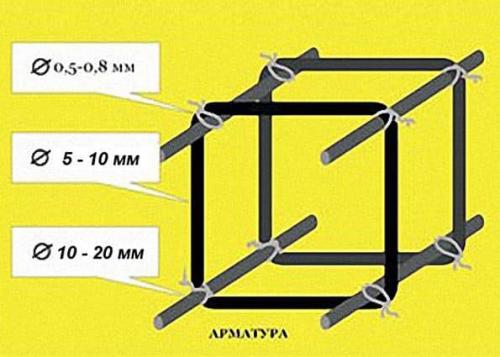

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:
- у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
- у вертикальных: 80-10=70 см.
То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе . Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.
А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.
Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных , как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.
Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.
