Секреты вязки арматуры для плитного фундамента. Как правильно вязать арматуру для фундамента

Секреты вязки арматуры для плитного фундамента. Как правильно вязать арматуру для фундамента

Прочность фундамента зависит от многих факторов, но огромную роль в надежности и долговечности основания играют: грамотно подобранная арматура, качество бетона и правильная вязка армирующего каркаса.

Даже самая мощная арматура не справится с нагрузками, если вязка произведена с нарушениями технологического процесса.

Подготовка арматуры и выбор способа вязки

Прежде всего, вся конструкция должна быть скреплена не менее чем на 50% всех перекрестий, но чем больше соединений, тем надежней конструкция в целом (см. Расчет арматуры для ленточного фундамента).

Перед началом сборки каркаса следует подготовить арматуру, нарезать ее по размерам, очистить от ржавчины, масляных пятен и загрязнений.

Напомним, какую арматуру использовать для фундамента:

• Для продольного армирования ленточного фундамента используется ребристая арматура, поперечное армирование выполняется гладкой арматурой.
• Для плитного фундамента требуется исключительно арматура с периодическим сечением.
• Для столбчатых и свайных оснований вертикальные пруты должны быть ребристыми.

Более подробно смотрите тут: Какую арматуру использовать для ленточного фундамента

Ребра – насечки увеличивают площадь сцепления арматуры с бетоном.

После того как подготовительные работы завершены, нужно выбрать способ вязки арматуры:

• Прутки можно соединить с помощью специальных пластиковых хомутов, этот метод предполагает, что по каркасу не будут ходить, бетон следует заливать с особыми предосторожностями, чтобы не повредить геометрию каркаса.

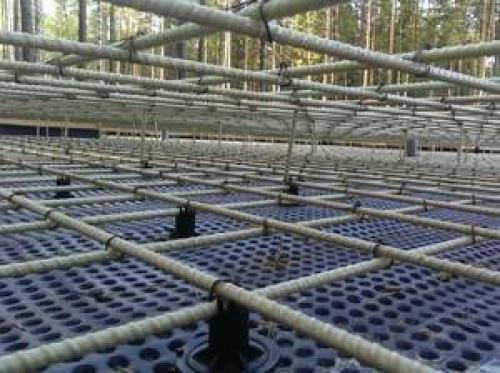

• Для крепления композитной арматуры предусмотрены специальные соединительные элементы различных конфигураций, которые легко крепятся и прочно держат все составляющие конструкции.
• Очень часто для изготовления армирующего каркаса используется сварка. Если арматура диаметром до 24 мм, то пригодна точечная сварка соединений, пруты большим диаметром крепятся дуговой сваркой (см. Диаметр арматуры для ленточного фундамента). Этот способ значительно ускоряет процесс сборки, но контактная сварка заметно снижает прочность закаленных прутков. Места стыков становятся уязвимы для нагрузок.
• Соединение арматуры с помощью вязальной проволоки является самым трудоемким, но и самым надежным способом крепления конструкции. Для этого используется специальная проволока, диаметром 0,8 – 1,2 мм, которая продается в рулонах. Ее следует нарезать на куски 20 – 30 см, а для скручивания подготовить специальный крюк или плоскогубцы.
  Проволоку складывают в 2 слоя, обматывают соединения, затем крюк просовывают в петлю, и скручивают концы проволоки между собой на несколько оборотов. Значительно облегчить этот процесс можно с помощью специального пистолета.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/sekrety-vyazki-armatury-dlya-plitnogo-fundamenta-kak-pravilno-vyazat-armaturu-dlya

Сколько арматуры в бетонной плите. Начальные данные

Если планируется сделать плитный фундамент под деревянный дом небольшого размера, и при этом грунт будет крепкий, то применяется каркас до 10 мм в диаметре. Если конструкция тяжёлая и ее постройка планируется на плохом грунте, то армирование производят соседним разделением по 16 мм. Каждый шаг соотносится с 20 см. Нужный материал раскладывается в два ряда: верхний и нижний. Если заранее определиться с участком и высотой основания дома, то можно узнать, сколько единиц материала понадобится для всего объема. Если знать класс и марку каркаса, то подсчитать вес совсем нетрудно.

Чтобы правильно рассчитать материал, нужны сведения об опорах и размерах . Величина рассчитывается в зависимости от протяженности и ширины необходимой площади. Если постройка производится по стандартным габаритам, то всю информацию можно посмотреть в СНИПЕ. Опирание определяется в зависимости от сорта установок или кирпича, типа покрытия, внутренних и наружных габаритов.

Обычно бетон подразделяется на виды в зависимости от наполнителей и добавок, поэтому расходование арматуры на куб бетона определяется индивидуально в зависимости от строящейся конструкции. Все расходные материалы рассчитываются по стандартам, которые указаны для железобетонных материалов. Что сюда относится:

1. ГЭСН.
2. ФЕР.
3. ГОСТ.

Сколько арматуры на 1 м³ бетона понадобится по ГЭСН 81−02−06−2001: для основы общего применения, изготовленной из железобетона, потребуется одна тонна на количество до 5 кубометров.

Сколько арматуры в 1 м³ монолитного железобетона можно определить по ФЕР, конкретный убыток вычисляется исходя из характера конструкции. Например, если необходимо вычислить сколько кг арматуры в 1 м³ бетона, то при постройке железобетонной плиты со стаканами, подколонниками и пазами до 2,5 м высоту и одним метром в толщину будет приблизительно равно 187 кг.

Расход на 1 куб метр

Когда производится любое действие с бетоном, то особенное внимание уделяется расчету материалов. Если арматуры будет недостаточно, то конструкция получится непрочной. А если будет затрачено слишком много прутьев, то это приведет к напрасной трате денег. Чтобы этого не произошло, надо точно знать, сколько кг арматуры в 1 м³ бетона.

Расходный материал различается по массе и классу. По участку сечения обусловливается вес 1 м. Чтобы узнать более конкретные данные и вид каркаса в зависимости от класса, нужно почитать специальную техническую литературу. Чтобы определить число и связку материала в 1 м³ бетона, потребуются следующие сведения:

1. Тип земли.
2. Площадь разреза прутьев.
3. Класс фундаментной основы.

Арматурное устройство фундамента

У разных видов фундамента есть много различий. Но не стоит на это обращать внимание, потому что обычно придерживаются общих рекомендаций. Чтобы построить небольшое здание минимального размера, используют каркас сечением не больше 10 мм. А если будет производиться строительство крупного кирпичного здания, то материал применяется не менее 15 см в толщину. Устанавливаются прутья с соблюдением следующих рекомендаций:

Обычно их располагают на расстоянии не менее 23 см друг от друга.
1. В пачке находятся два слоя.
2. При замере общих габаритов фундамента определяется, какое количество арматуры понадобится и производится подсчет их общего веса.
3. При подсчете учитывается, что материал запрещено слишком глубоко вкапывать, так как главное растяжение образуется на поверхностном слое почвы.

Как сказано в данных по постройке, норма расхода арматуры на 1 м³ бетона должна быть не менее 8 кг расходного сырья.

Блок: 2/4 | Кол-во символов: 3480
Источник: https://TvoiDvor.com/beton/rashod-armaturyi-na-1-m3-betona/

Применение

Для каждого типа фундамента применяется отдельный вид арматуры.

Для того чтобы избежать изгибов и растягивания, которые характерны для бетонных конструкций, необходимо применение арматуры. Это строительный материал, сделанный из черного металлопроката, который используется для возведения железобетонных конструкций. Арматура, создающая каркас бетонной конструкции, придает ей прочность и целостность, предотвращая образование трещин и перекосов при эксплуатации объекта. Различается по своим технических характеристикам для применения ее в различных железобетонных конструкциях. И хотя основой для изготовления является углеродистая сталь высокого качества, применение различных добавок и химических веществ изменяет ее свойства. Традиционными способами изготовления являются горячепрокатный способ и метод холодной деформации. Полученная арматура проходит различную обработку, например, термическую или термомеханическую, что позволяет укрепить ее. В результате всех манипуляций получается стержневая арматура, имеющая заданную длину, или проволочная арматура, которая распространяется в мотках.

Как правильно вязать арматуру для армопояса. Как сделать армопояс

Армопоясом называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих под воздействием внешних/внутренних факторов. К внешним относится воздействие ветра, наклон местности/холмистость, плавающий грунт и сейсмическая активность земли. В список внутренних факторов относятся все бытовые строительные приспособления, применяемые при внутренней отделке дома. Если неправильно сделать армопояс, то из-за этих явлений стены попросту треснут, а что еще хуже, разъедутся. Ввиду этого очень важно быть осведомленным в том, как сделать армопояс. О видах, назначении и способе установки армопояса и пойдет речь в этой статье.

Виды

Существует 4 вида армопояса:

• ростверк;
• цокольный;
• межэтажный;
• под мауэрлат.

Инструменты и материалы

Перед началом работ следует подготовить инструменты/материалы:

1. Арматура.
2. Цемент.
3. Песок.
4. Щебень.
5. Проволока для перевязки арматуры.
6. Доски.
7. Саморезы.
8. Кирпич.
9. Лопата.
10. Бетономешалка .
11. Фомка/ломик.
12. Сварочный аппарат .

Чтобы все выполненные вами работы были сделаны качественно, предлагаем вам ознакомиться с техникой изготовления армосетки/каркаса и опалубки.

Изготовление арматурной сетки/каркаса

Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армосетку/каркас. Соединение прутьев арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это обусловлено тем, что при сварке место возле изготавливаемого шва перегревается, что приводит к ослаблению прочности арматуры. Но без сварочных швов при изготовлении сетки не обойтись. Середина и концы каркаса свариваются, остальные же соединительные узлы связываются.

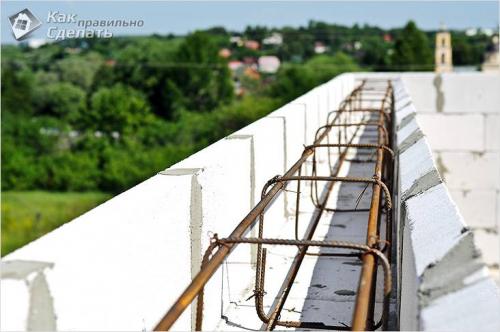

Уложенный каркас в армопояс

Прутья скрепляются для фиксации арматуры в необходимом положении при заливке бетоном. Для этих целей используется тонкая проволока, от нее прочность сетки/каркаса не зависит.

Для изготовления армопояса используются только ребристые прутья. Бетон цепляется за ребра, что содействует увеличению несущих способностей конструкции. Такой пояс может работать на растяжение.

Чтобы сделать каркас возьмите 2 жилы толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам будет достаточно прутьев толщиной 10 мм. По центру и краям поперечную арматуру следует приварить. Остальные же прутья просто вяжутся. После изготовления двух сеток, подвесьте их так, чтобы образовался зазор. Сварите их с краев и по центру. Таким образом, у вас получится каркас. Для изготовления пояса, каркасы сваривать нет надобности. Их укладывают внахлест на 0,2–0,3 м.

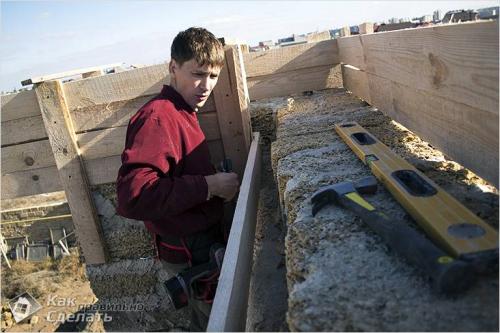

Опалубка

Установка и закрепление опалубки осуществляется несколькими методами. Чтобы установить деревянные щиты, необходимо пропустить через них анкера, монтировать на них заглушки при помощи электросварки. Цель этих действий – зафиксировать опалубку таким образом, чтобы под весом бетона она не выдавливалась.

Для закрепления опалубки при заливке межэтажного армопояса чаще используется более простой способ. На нижней части щита следует закрепить шуруп диаметром 6 мм, длиной 10 см. Расстояние между ними – 0,7 м. Итак, приложите деревянный щит к стене, высверлите сквозь него отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щите должно быть диаметром чуть больше 6 мм. Это нужно для того, чтобы беспрепятственно установить грибок.

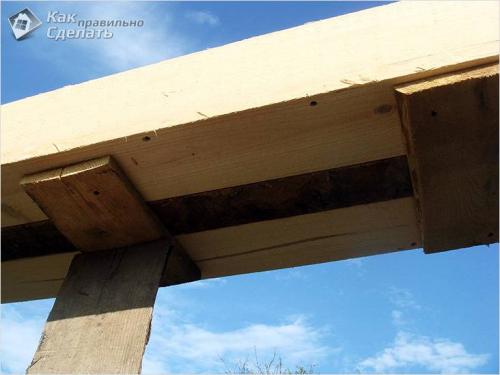

Деревянная опалубка

Верхнюю часть опалубки также закрепляют быстрым монтажом. Но в этом случае следует вкрутить саморез, а не шуруп. Итак, проделайте отверстие в кирпиче лицевой кладки. Затем вбейте в него арматуру. Если кирпич полнотелый, то дело обстоит проще – просто вбейте гвоздь/арматуру в вертикальный шов. Саморез и арматуру стяните вязальной проволокой. Расстояние между элементами крепежа – 1–1,2 м. Такое крепление способно противостоять предстоящим ему нагрузкам.

После того как армопояс затвердеет, снять опалубку можно при помощи ломика/гвоздодера. В теплый сезон бетон схватывается за сутки. В этом случае демонтаж опалубки можно осуществлять на следующий день. В холодный сезон эту процедуру проводят спустя несколько дней.

Ростверк

Первоначально следует определить глубину заложения фундамента . Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После спецтехники следует выровнять дно и стенки траншеи до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.

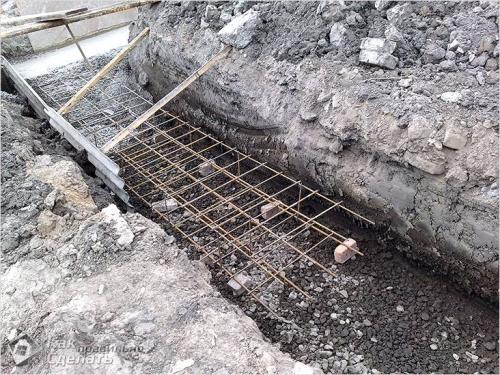

Изготовление каркаса для ростверка

После засыпки песчаной подушки, ее необходимо утрамбовать. Чтобы справиться с задачей быстрее, полейте песок водой.

Раскладка арматуры. Этапы строительства монолитной плиты перекрытия

Начинается строительство с составление чертежа будущей конструкции плиты. А именно, расчета толщины перекрытия, подсчета веса арматуры необходимой для армирования, марки используемого бетона. На эти параметры влияют многие факторы, которые следует учесть при составлении чертежа, самостоятельно это делать не советую, лучше заплатить проектировщику и он произведет все расчеты, а вы будете спать спокойно.

На начальном этапе возводятся вертикальные несущие опоры строения, на которые будет опираться перекрытие. Это могут быть колонны, стены из бетона или кирпича, а также и газосиликатного блока необходимой плотности.

Установка опалубки под бетонные стены.

После возведения несущих опор устанавливается горизонтальная опалубка под перекрытие необходимого размера, с запасом от 30 см, для установки борта. В состав опалубки входят телескопические стойки, треноги, короны, ригеля и ламинированная фанера. Процесс монтажа опалубки проводится в следующем порядке:

1. Устанавливаются треноги. Их функция фиксировать стойки в необходимом месте в вертикальном положении.
2. Расстановка и крепление стоек к треногам. Изначально стойки выдвигаем на необходимое расстояние, в зависимости от высоты будущего перекрытия, с учетом ригелей и фанеры, например: если перекрытие высотой 3 метра, то стойку выдвигаем на 258 см, то есть 300 см отнимаем 2 ригеля по 20 см и фанеру 2 см. На стойки надеваем короны.
3. Монтируем несущие ригеля в короны стоек. Они должны выступать минимум 15 см, за корону.
4. Раскладка поперечных ригелей и выравнивание опалубки по уровню, с помощью нивелира или лазерного уровня.
5. Укладка фанеры. Шаг ригелей в пределах 40-60 см, при толщине перекрытия 15 – 22 мм. Этот параметр зависит от толщины используемой фанеры и от толщины будущей плиты.
6. Установка борта, края перекрытия. Бывают случаи, когда пробиваются по краю плиты только гвозди в качестве ориентира для армирования, а бортовая опалубка устанавливается позже, так как она может мешать процессу армирования.

Как вязать арматуру для столбчатого фундамента. Советы специалистов

У многих начинающих строителей возникают различные вопросы при обустройстве опорно-столбчатого фундамента. Несмотря на простоту сооружения, некоторые моменты ставят дилетантов в тупик. Таким образом, стоит представить рекомендации профессионалов по самым распространенным вопросам.

1. Для чего убирается верхний слой почвы? Грунт снимается для того, чтобы избавиться от травяного покрова в месте строительства. Если этого не сделать, растительность будет прорастать в дом, что создаст неудобство для его владельцев. Поэтому рекомендуется уходить глубоко в почву, где отсутствуют корни растений.
2. Какие требы выбрать для столбов? При использовании асбестоцементных труб для опор их внешний диаметр не должен быть меньше 20 сантиметров. В противном случае надежность сооружения снижается. Мощные элементы устойчивее размещаются в земле, соответственно, здание прочнее.
3. Какой нужен диаметр шурфов для круглых опор? Требуется, чтобы его значение было больше на 10 см, чем диаметр самого столба. Сверление ямок выполняется с использованием ручного бура, лопасти которого имеют соответствующий диаметр.
4. Каков принцип установки опор? Столбы обустраиваются в заранее вырытые шурфы, над землей они должны размещаться по одному уровню. Если какая-либо из опор выше, ее вбивают глубже в почву.
5. Для чего нужна арматура, торчащая из столбов? При помощи нее происходит обвязка с арматурой ростверка.
6. Что еще можно использовать для создания опор, кроме асбестоцементных труб? Для этих целей применяется кирпич, бутобетон, камень, древесина, смесь из бетона. Но лучшим материалом для изготовления столбов фундамента являются все-таки асбестоцементные трубы и армированные бетонные плиты.
7. Какую можно задействовать древесину для выполнения столбов опорно-столбчатого фундамента? Для создания опор из дерева применяется кедр, лиственница, сосна и прочие виды хвойных пород. Желательно ту часть столба, которая заглублена в землю, смазать горячим битумом, а затем обернуть рубероидом. Затем снова наносится слой битумной обмазки.

Как вязать хомуты на арматуру. Нормы и правила вязки арматуры

Давайте разберёмся, для чего такие нормы нужны и какие последствия могут быть, если эти нормы и правила не соблюдаются. И как вязать арматуру, чтобы полученное железобетонное изделие получило проектную прочность.

Люфт, свободное перемещение (пусть даже в ограниченных пределах) арматурных сеток после заливки формы бетонной смесью вызовет напряжение в конструкции железобетонного изделия. Что рано или поздно скажется на его прочности. Поэтому элементы арматуры нужно надёжно фиксировать друг к дружке.

Для этой цели применяется

1. Сварка элементов
2. Вязка проволокой
3. Скрепление пластиковыми хомутами.

Вязать или варить?

Иногда выбор: вязать арматуру или варить не совсем правомерен, т. к. сварку целесообразно применять при изготовлении каркасов, усиливающих фундаменты таких сооружений, как плотины, многоэтажные дома и габаритные коттеджи с углублениями под ледники, подземные гаражи и пр. Только в этих случаях оправдан найм сварщика – а это уже дополнительные расходы, увеличивающие затраты. При этом и сама арматура должна быть предназначена именно для сварочных работ – в противном случае любой другой металл в местах сварки приобретает повышенную хрупкость, что в дальнейшем может сказаться на качестве железобетонного изделия в целом. При этом руководствуются ГОСТ 14098-2014 «Соединения сварные арматуры и закладных изделий железобетонных конструкций» , а сталь берётся с маркировкой «С». Например – А400С.

Пластиковые хомуты дороги сами по себе, не выдерживают отрицательных температур, поэтому применяют их в основном в летнее время и при частном строительстве с небольшими объёмами вязки арматуры.

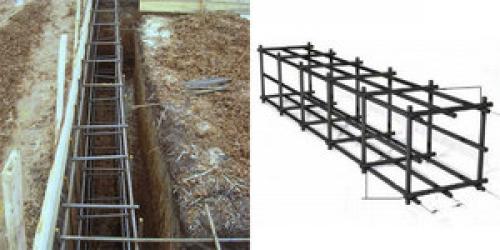

Вязка арматуры под ленточный фундамент

При закладке ленточных фундаментов, которые в большинстве случаев применяют в частном строительстве, основным способом скрепления горизонтальных продольных и поперечных, а также вертикальных прутков арматурного каркаса является вязка крючком. Реже – пластиковыми хомутами. При этом рабочие горизонтальные пруты, несущие на себе основную нагрузку в фундаменте, укладывают вдоль фундаментной ленты, поперёк укладывают пруты, называемые «хомутами», а вертикальные стержни, почти равные высоте фундаментной ленты, крепятся, как видно из названия, строго вертикально, и должны иметь поперечное сечение не менее 8 мм. Вяжут обычно сначала верха и низа арматурного каркаса, а потом начинают связку с одним из них вертикальных составляющих.

При образовании прямого угла (стыке элементов фундамента под две стены, расположенные под углом друг к дружке) элементы конструкции укрепляются дополнительными диагональными прутками усиления с сечением не менее 10 мм. Вязание арматуры на угловых переходах осуществляется с большими нахлестами арматуры (делается Г-образное или Т-образное армирование, так как простая последовательная связка вызовет перекос конструкции и её внутреннее напряжение).

Угловое усиление диагональными прутками

Крючок очень удобен при вязке арматуры непосредственно в опалубке – в этом случае конструкция не будет подвергаться дополнительным деформациям и станет надёжной составляющей в ж/б изделии в целом.

Схема ленточного фундамента может быть представлена как врытая вертикальными стенками в землю бетонная конструкция, своими очертаниями повторяющая очертания стен будущего дома. Кроме того, заливаются бетоном на арматуре также части фундамента, на которые будут опираться и внутренние перегородки.

Вязка арматуры для монолитной плиты

В частном строительстве, когда не требуется обустройство подвалов, погребов и иных подсобных помещений под домом, применяют простой метод создания фундамента – опорная монолитная плита. Для её создания делают хорошо выровненную песчано-гравийную подушку, на которой вяжут объёмный арматурный каркас.

Шаг между горизонтальными прутьями для такой плиты выбирают от 20 до 40 см, толщина плиты, а значит – и вертикальный размер опорных прутков – от 20 до 30 см. От диаметра прутка арматуры зависит и способ вязки арматуры для опорной монолитной плиты: мёртвыми узлами, простыми, когда делается одинарный нахлёст, или комбинированным способом.

Таблицы

Существуют таблицы нахлёста прутков, регламентирующие разные аспекты работы с арматурой. То есть по способам её соединения в зависимости от марок бетона (вязка, сварка), нагрузок, которые испытывают железобетонные изделия, длиной прямой анкеровки, сечения арматурного прутка и т. д. Кроме того, в современных таблицах приводятся расчёты использования двусторонней серповидной в сечении арматуры, изготавливаемой по европейским стандартам (взамен российской с кольцевым сечением), которая обходится дешевле традиционной. Учитывая, что вес арматуры и бетона обычно соотносится примерно как 1 : 1, использование арматуры новых стандартов оказывается на 20-30% выгоднее.
