Правильная вязка арматуры крючком. Связывание арматуры вязальным пистолетом: за и против

22.03.2022 в 14:22

Правильная вязка арматуры крючком. Связывание арматуры вязальным пистолетом: за и против

Первое, о чём задумывается любой начинающий застройщик, решивший собрать арматурный каркас – чем его вязать. Кто-то использует для этого самодельные или покупные крючки.

Другие предпочитают использовать плоскогубцы. Третьи полагают, что только покупка специального аккумуляторного пистолета для вязки арматуры решит проблему.

Как показывает практика наших пользователей, в большинстве случаев аккумуляторный вязальный пистолет — слишком дорогое удовольствие для обычной стройки. Помимо высокой цены (брендовые модели стоят 1000 - 2000 $), вязальный пистолет иногда может плохо затягивать проволоку. Причём, к оборудованию придётся покупать специальную проволоку на катушках (недешевую). Попытка «перехитрить» механизм и, после того как фирменная проволока закончится, намотать на катушку обыкновенную, приведёт к поломке оборудования.

митрий (Пользователь FORUMHOUSE):
Не советую даже пытаться намотать вместо фирменной проволоки простую, купленную на ближайшем рынке. Проверено. Пара таких «заряженных» катушек, и грязная, плохо отожженная проволока сломает вязальный пистолет. Конструкторы предусмотрели защиту от самопальных расходников. Помимо поломки дорогостоящей «игрушки», вы после такого фокуса автоматом слетаете с гарантии.

Несмотря на высокую цену на автоматический вязальный пистолет, на портале есть энтузиасты, которые либо покупают его, либо берут в аренду.

Мне понравилось работать с таким оборудованием. Один вязальный пистолет заменяет несколько человек. Аккумуляторы заряжаются быстро. Только успевай катушки менять. Из минусов отмечу — да, дорого. И пистолет, и катушки стоят денег. Слышал, что пистолетом не везде можно подлезть, особенно в узких местах, но на больших объёмах и при профессиональном применении считаю, что это оправданное приобретение.
Моим трудягам и мне понравилось работать вязальным пистолетом, но удовольствие это дорогое.

Ещё один недостаток вязального пистолета, особенно применительно к нашим условиям строительства — возможность его поломки из-за «кривых» рук рабочих или банальное воровство дорогого инструмента.

Чаще всего аккумуляторным пистолетом вяжут арматуру плитных фундаментов, при монтаже горизонтально уложенной арматуры в сетку.

Интересен опыт участника портала с ником Синявинский . Пользователь взял в аренду пистолет и полностью в нём разочаровался. По словам участника, у пистолета плохо регулируется сила затягивания проволоки. Проволока путается или наматывается не туда, куда надо. В итоге Синявинский отказался от использования вязального пистолета и нанял «арматурщиков», которые довязали каркас крючками.

Вывод: при всех плюсах вязального пистолета его приобретение или аренда требуют тщательного расчёта — оправданно ли это экономически. Поэтому большинство предпочитают проверенный годами способ — вязать арматуру крючком.

Tagan1 (Пользователь FORUMHOUSE):
Мои рабочие вяжут арматурные каркасы обычным крючком с вращающейся деревянной ручкой. Цена приспособы – 150 рублей. А всякие автоматические механизмы, включая реверсивные крючки и использование шуруповёрта — это так, баловство. Профессионалы используют крючки.

О плюсах и минусах использования для связывания арматуры т.н. полуавтоматов – крючков с реверсом и аккумуляторных «шуриков» с зажатым в патроне крючком, мы расскажем во второй части статьи. А сейчас подробнее опишем процесс изготовления самодельного крючка и расскажем, как правильно вязать арматуру.

Вязка арматуры снип. Виды соединений

Существует два основных метода крепления арматуры, согласно строительным нормам и правилам (СНиП), а именно пункту 8.3.26 СП 52-101-2003. В нем прописано, что соединение стержней может выполняться следующими типами стыковки:

  1. Стыковка прутьев арматуры без сварки, внахлест.
      внахлест с использованием деталей с загибами на концах (петли, лапки, крюки), для гладких прутьев используются исключительно петли и крючки;
  2. внахлест с прямыми концами арматурных прутьев периодического профиля;
  3. внахлест с прямыми концами арматурных прутьев с фиксацией поперечного типа.
  4. Механическое и сварное соединение.
      при использовании сварочного аппарата;
  5. с помощью профессионального механического агрегата.

Вязка арматуры снип. Виды соединенийТребования СНиП указывают на то, что бетонное основание нуждается в установке минимум двух неразрывных каркасов из арматуры. Их делают посредством фиксации стержней внахлест. Для частного домостроения подобный способ используется чаще всего. Это связано с тем, что он доступный и дешевый. Созданием каркаса может заняться даже новичок, так как нужны сами прутья и мягкая вязальная проволока. Не нужно быть сварщиком и иметь дорогостоящее оборудование. А в промышленном производстве чаще всего встречается метод сварки.

Обратите внимание! Пункт 8.3.27 гласит, что соединения арматуры внахлест без применения сварки, используется для стержней, рабочее сечение которых не превышает 40 мм. Места с максимальной нагрузкой, не должны фиксироваться внахлест вязкой или сваркой.

Как вязать арматуру для ленточного фундамента. Чем вяжут арматуру

Поскольку в строительстве фундаментов и капитальных стен используют в основном арматуру в виде стальных стрежней, их соединение для восприятия сжимающих или растягивающих напряжений обязательно. В массовом строительстве для соединения применяется метод сварки и вязки, в индивидуальном – обычно только вязки. При этом вязка арматуры выполняется с помощью:

  • вязальной проволоки;
  • арматурных фиксаторов.

Под термином «вязальная проволока» понимается круглая проволока из низкоуглеродистой стали по ГОСТ3282-74. Она может быть обычной и термически обработанной (с маркировкой «О»), с покрытием и без. Толщина цинкового покрытия определяет класс материала.

Выбирая, какой проволокой вязать арматуру, следует обращать внимание на марку бетона и условия эксплуатации конструкции. При этом учитываются механические свойства

Так, если вязка арматуры под фундамент предполагается вручную, лучше выбирать более тонкий вариант, поскольку без специального инструмента толстая проволока для вязки арматуры требует значительных усилий.

Кроме низкоуглеродистой проволоки промышленного производства допустимо использование металлокорда из автомобильных шин. При сжигании шин металлокорд высвобождается и одновременно проходит термическую обработку, что в дальнейшем упрощает работу с ним. Такой вариант вязального материала приемлем только при малых объемах работ и индивидуальном малоответственном строительстве.

Применимы также пластиковые хомуты, обычные и со стальным сердечником. Обычно они используются для стеклопластиковой арматуры . Применение хомутов допустимо в случаях, когда жидкий бетон не будет подвергаться механическим нагрузкам в процессе застывания (по нему не будут ходить, складывать тяжелые вещи, нагружать другими строительными материалами). Этот вариант применим для малоэтажной застройки, поскольку в процессе заливки большой массы бетонной смеси крепления могут смещаться вместе с арматурой. Смещение нарушает работу каркаса и приводит к изменению расчетной прочности конструкции.

Шаг вязки арматуры. Схемы армирования

В рекомендациях СП 63.13330 для ж/б конструкций имеется специальный раздел по изготовлению основных несущих конструкций (10.4). В частности, для плитного фундамента указаны требования:

  • арматуру укладывают в двух направлениях (сетка с ячейкой 30 х 30 см максимум), соединяют методом вязки проволокой либо сваркой;
  • сетки располагают, как можно ближе к верхней и нижней граням с учетом защитного слоя 3 см;
  • П-образными хомутами стержни сеток перевязывают между собой по торцам;
  • в местах установки монолитных стен и колонн производится выпуск вертикальных стержней либо анкеровка крючками для усиления плиты;
  • под несущими стенами шаг ячейки уменьшается по сравнению с остальной частью плиты;
  • допускается разряжение ячейки сетки в центральной части до минимально допустимого процента армирования (0,3%).

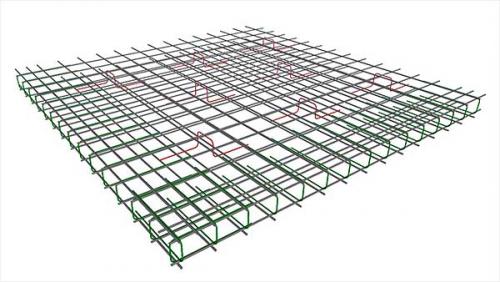

Шаг вязки арматуры. Схемы армирования

Правильно расположить сетки можно с учетом боковых защитных слоев (минимум 4 см между прутком и опалубкой), расположения узлов ввода коммуникаций (актуально для незаглубленных плит).

На практике, для малоэтажных коттеджей используется схема:

  • сетка из 8 мм арматуры в верхнем слое;
  • аналогичная сетка в нижнем слое;
  • усиление ребер УШП или гладкой плиты (толщина 30 см и более) каркасами по периметру из 10 – 14 мм стержней периодического сечения.

Это обусловлено отсутствием сил пучения при использовании теплой отмостки, кольцевого дренажа вокруг фундамента, заменой грунта нерудными материалами на глубину от 40 см. Рекомендуемый размер ячейки в разряженной части не больше 1,5 от толщины плиты, под стенами 10 х 10 – 20 х 20 см. В отсутствие подбетонки нижний защитный слой увеличивается до 5 – 7 см.

Проемы

В незаглубленных плитах невозможно обойтись без проемов в монолитной конструкции для ввода инженерных систем. Данный вопрос весьма слабо описан в специальной литературе. Индивидуальному застройщику следует ориентироваться на руководство по проектированию ж/б зданий:

  • вырезание отверстий в сварных сетках с загибом стержней вверх;
  • окаймление проемов больше 30 см диагонально расположенными к ячейкам сетки прутками 10 – 14 мм;
  • не требуется усиление периметра отверстий меньше 15 см.

В плитах глубокого заложения узлы ввода коммуникаций отсутствуют по умолчанию. Для повышения ремонтопригодности инженерных систем канализацию и водопровод запускают через стены подвала.

Сопряжение плита/лента

Правильно смонтировать прутки арматуры в опалубке заглубленного плитного фундамента с подвалом можно с учетом условий:

  • стены на заглубленной плите запрещено размещать вплотную к ее краям, минимальный отступ по периметру равен толщине ленты фундамента (от 10 до 40 см);
  • схема анкеровки узла сопряжения ленты и монолитной стены подвала имеет несколько вариантов.

Шаг вязки арматуры. Схемы армирования

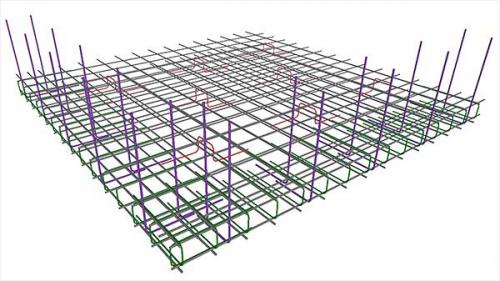

Выпуски арматуры в плите под стены.

Например, из плиты можно выпустить вверх П-образный хомут, расстояние между стержнями которого соответствует размеру каркаса ленты, чтобы связать впоследствии две этих конструкции. Кроме того, можно привязать к нижней и верхней сетке плиты изогнутые под прямым углом прутки, выпустить их на 40 – 60 см наружу аналогично предыдущему варианту.

Если в проекте отсутствует жесткая связь ленты и стены с плитой глубокого залегания, в этих местах сетки усиливаются П-образными хомутами во избежание продавливания.
