Схемы армирования фундаментных плит. Схема армирования

Схемы армирования фундаментных плит. Схема армирования

Армирование фундаментной плиты осуществляется согласно определенным схемам. Иногда плиту заливают неравномерно: в местах, на которые будут опираться несущие стены, колонны, перегородки, часто выполняют дополнительное армирование. Считается, что расстояние между ярусами сетки не должны превышать 0,4 м. То есть, для фундамента высотой 1 м, необходимо 3 пояса армирования.

Перед тем, как вязать каркас, рассчитывают схему армирования, делают чертеж, и в дальнейшем действуют согласно ему.

Параметры плит

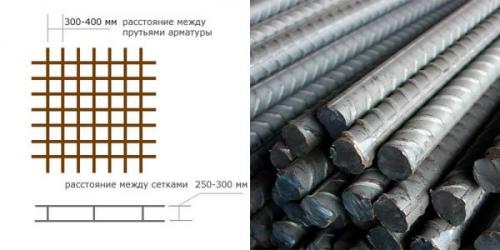

Простейшая схема армирования плиты фундамента выглядит следующим образом: нижний ярус — горизонтальная решетка, с шагом ячейки 20-40 см. Точно такая же сетка установлена на втором ярусе, параллельно первому. Между сетками крепят вертикальные распорки. Высота между двумя уровнями не должна превышать 40 см. Если фундамент выше, добавляют третий ярус и т. д.

Армирование торцов плиты выполняют при помощи П-образных хомутов. Длина каждой из «ножек» буквы «П» — две толщины каркаса плиты. А поперечина «П» в данном случае расположена вертикально, и является торцевым элементом арматурного каркаса.

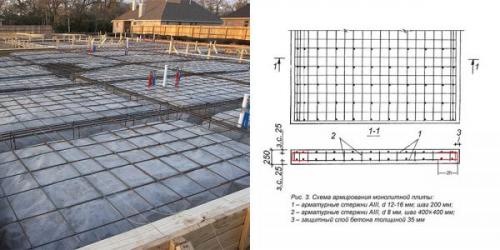

Схема армирования фундаментной плиты

Толщина бетона, между краем плиты с любой стороны, и внутренним каркасом, должна быть не менее 5 см, во избежание скорого возникновения коррозийных процессов.

Зоны продавливаний

Такими участками считаются, в первую очередь, места опоры несущих стен, колонн и др. В этих зонах размер ячеек следует делать меньше, во избежание образования момента растяжения. Если укладываете арматуру со стороной ячейки 30 см, в этих зонах сделайте 15 см. Таким образом удастся избежать образования трещин и продавливаний.

Если место опоры несущей конструкции на фундамент расположено на монолитной стене подвального помещения, закладку делают той же глубины, что и высота самого подвала. В таком варианте делают привязку оснований к стенам.

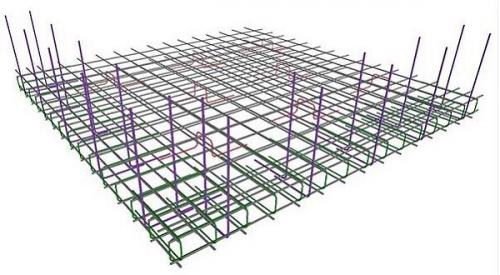

Схема армирования для обвязки плиты со стеной

Если выполняют армирование монолита, делают общую обвязку частей каркаса стен и плит. Во время бетонирования основы, часть вертикальных прутьев оставляют, они будут выполнять функции связывающих элементов. Эти вертикальные части заглубляют в основание, концы загибают на 2 части высоты плиты. Затем элементы соединяют с основным каркасом.

Важно соблюдать технологию вязки каркаса, чтобы избежать проблем в будущем!

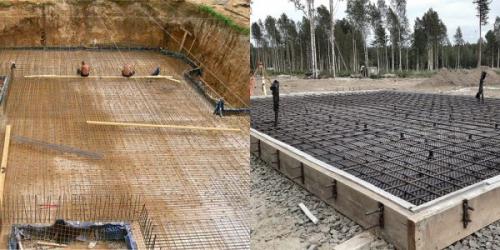

Армирование монолитной плиты фундамента. Особенности армирования монолитного фундамента

Фундамент является основой здания. На него приходятся основные нагрузки от грунтовых подвижек, веса постройки. Усилить его прочность можно с помощью арматурных прутьев, которые надо правильно выбрать и рассчитать их количество. А во время строительных работ стараться избегать основных ошибок монтажа фундаментной плиты.

Армирование плитного фундамента — зачем проводится

Каркас из арматуры является необходимым элементом бетонного основания дома. Иногда владельцы будущих домов отказываются от этой технологии. Это связано с возрастанием расценок на строительные работы.

Использование металлических конструкций решает следующие проблемы:

• усиливает прочность бетона, способствует его противостоянию большим нагрузкам;
• застывший раствор характеризуется высокой степенью сопротивления сжатию и низкой к изгибу. Стальные стержни равномерно распределяют давление, что снижает вероятность неравномерной усадки;
• армирование фундаментной плиты уменьшает ее деформацию от подвижек грунта, увеличивает стойкость к перепадам температуры и воздействию влаги. Это обеспечивает длительный срок службы постройки.

Обратите внимание! Монтаж каркаса основания производится согласно СНиП, в котором содержится перечень требований и размеры прутьев.

Общие рекомендации, какую арматуру выбрать

Армирование монолитного фундамента производят двумя видами прутьев: из стали и композита. Они имеют свои достоинства и недостатки.

Для монтажа используются 3 типа стальных прутов:

• Марка А 240 с гладкой поверхностью. Подходит для вертикальных перемычек.
• А 300 (10-12 мм) с кольцевыми насечками.
• А 400 с серповидным профилем. Имеют увеличенный рабочий диаметр и обеспечивают прочность бетонного основания.

Чтобы определить толщину стержней, строители пользуются специальным коэффициентом, на основании которого производят расчет. По нему вычисляют соотношение армирования к объему раствора.

Армирование бетонной плиты для частного строительства определяют по таблице:

Дополнительная информация! Все расчеты исполнительного проекта проводятся проектировщиком.

Как правильно рассчитать количество

Выбор материалов и грамотное армирование фундаментной плиты зависит от чертежа каркаса, который отражает габариты бетонного основания.

Этапы подсчета:

• Длина (ширина) основания делится на шаг между прутьями. К этому значению прибавляется 1 единица.
• Для каркасной сетки полученное число умножается на 2.
• При двухслойном расположении стержней их понадобится в два раза больше.

Стальные пруты выпускаются отрезками в 6 метров. На основании полученных данных подсчитывается, сколько погонных метров необходимо. Также учитывают дополнительное количество элементов для усиления углов и зон с повышенной нагрузкой. Аналогично определяется численность вертикальных перемычек. Расчеты производятся по высоте плиты.

Важно! В смету закладываются: нахлест и прутья для П-образных хомутов.

Схема армирования, что такое зона продавливания

Укладка арматурных элементов зависит от толщины бетонного основания. Если ее значение не выше 15 см (что характерно для блочных и деревянных домов), поперечные и продольные прутья располагаются в один слой перпендикулярно друг другу.

Жилые здания и коттеджи строятся на железобетонной конструкции высотой 25-35 см. Для них армирование плиты фундамента рекомендуется делать с монтажом каркаса, включающего в себя два пояса: верхний и нижний, и вертикальных перемычек, соединяющих их между собой. Шаг стержней для кирпичного дома равен 20 см, для одноэтажного каркасного – 30-40. Перекрытие на торцах необходимо армировать П-образными хомутами.

Важно! Расстояние между прутами каркаса должно быть меньше или равно толщине основы, умноженной на 1,5.

Зона продавливания представляет собой участок основания, на который опираются несущие стены постройки. Для уменьшения нагрузки и предупреждения возникновения трещин раскладку арматуры делают в 2 раза чаще.

Как армировать плиту 15 см. Как правильно армировать – требования по усилению бетонной плиты

Армирование монолитной плиты перекрытия – ответственный процесс, к выполнению которого предъявляется комплекс требований.

При выполнении работ по формированию усиленной железобетонной конструкции перекрытия соблюдайте следующие рекомендации:

• используйте для соединения стальных прутков вязальную проволоку диаметром 1,2-1,6 мм. Использование электрической сварки недопустимо в связи с нарушением структуры металла в местах соединения;
• обеспечьте требуемую толщину бетонного массива перекрытия по отношению к расстоянию между капитальными стенами. Толщина железобетонной конструкции в 30 раз меньше расстояния между опорами. При этом минимальная толщина плиты составляет не менее 15 см;
• производите укладку элементов металлического каркаса с учетом размеров перекрытия по вертикали. При минимальной толщине плиты укладка арматуры выполняется одним слоем. При толщине больше 15 см выполняйте усиленное армирование двумя слоями;
• используйте для заливки в опалубку бетонную смесь с маркировкой М200 и выше. Бетон данных марок обладает хорошими эксплуатационными характеристиками, способен воспринимать значительные нагрузки и отличается доступной ценой;
• применяйте для изготовления стальной решетки арматурные прутья диаметром 0,8-1,2 см. При выполнении армирования двумя слоями используйте увеличенный размер сечения металлопрофиля в нижнем ряду. Возможен вариант использования покупной сетки;
• сооружайте опалубочную конструкцию из строганых досок или влагозащищенной фанеры. Тщательно герметизируйте стыковые участки. Для усиления опалубки применяйте деревянные столбы диаметром до 20 см или металлические стойки телескопического типа.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/kak-armirovat-monolitnuyu-plitu-perekrytiya-chto-predstavlyaet-soboy-armirovanie-plity

Армирование фундаментной плиты чертеж. Армирование плитного фундамента

Армирование плиты

Армировать монолитную железобетонную плиту рекомендуется в зависимости от предполагаемой нагрузки, так как в некоторых местах она может быть значительной, например, под несущими стенами, колоннами или в углах.

Схема армирования

Укладка арматуры выполняется в зависимости от толщины плиты. Если этот параметр не превышает 15 см, то армирование проводится в один слой. В противном случае усиливать монолитную плиту нужно посредством каркаса.

Каркас представляет собой сетку с ячейками, одинаковыми во всех направлениях. Причем для легких построек расстояние между прутками может составлять до 40 см, при возведении стен из кирпича или бетона расстояние уменьшается до 20 см.

В целом регламентируемый размер ячеек не должен превышать толщину плиты больше, чем в 1,5 раза.

В зонах продавливания, то есть под несущими стенами, размер ячейки уменьшается в 2 раза. Это делает каркас и основание более прочным и надежным.

Расчет диаметра арматуры

Диаметр арматурных прутьев, которые используются для усиления фундаментной плиты, является очень важным параметром. Поэтому необходимо предварительно определить сечение прутьев арматуры.

Чтобы определить минимальный диаметр арматурных прутьев, следует воспользоваться определенной методикой:

• Рассчитывают сечение плиты, для этого длину умножают на высоту. Для примера можно взять 6 и 0,3 метра: 6*0,3=1,8.
• Вычисляют допустимую площадь сечения прута, для этого сечение плиты делят на минимальный процент армирования (согласно регламентируемым документам этот параметр равен 0,15%): 1,8:0,15=27.
• Определяют площадь арматуры в одном ряду:27:2=13,5.
• Вычисляют минимальное сечение, зная длину плиты и шаг между прутьями: 13,5:31=0,43.

Расчет диаметра прутьев

Узнать диаметр прутка по соответствующему сечению можно в ГОСТ 5781.

В целом опытные строители рекомендуют использовать следующие показатели: при длине основания менее 3 метров, можно использовать прутья диаметром 10 мм. В противном случае следует брать более толстые элементы, до 12 мм. Чаще всего строители используют арматурные прутья сечением 12-16 мм. Кроме того существует ограничение диаметра арматуры: он не может быть более 4 см.

Расчет количества арматуры

Количество требуемой арматуры рассчитывается по достаточно простой схеме. К примеру, армирование будет выполняться для плиты размером 8*8 м.

Количество арматуры

1. Принимая во внимание стандартный размер ячеек 0,2 м, определяют количество прутьев: 8:0,2=40.
2. К этой цифре необходимо добавить еще один прут, в результате получается 41 пруток.
3. Для получения сетки необходимы и перпендикулярные штыри, следовательно, полученный результат увеличивают вдвое: 41*2=82.
4. Учитывая, что каркас состоит, как минимум, из двух слоев, удваиваем и это значение: 82*2=164.
5. Таким образом, для армирования плиты 8*8 метров понадобится 164 прута.
6. Однако в большинстве случаев арматурные прутья имеют стандартную длину, которая равна 6 метрам. Значит, необходимо вычислить общий метраж арматуры: 164*6=984 м.
7. Количество вертикальных соединительных прутьев вычисляется аналогичным способом. Если учесть, что соединение выполняется в местах пересечения горизонтальных элементов, то можно получить следующее: 41*41=1681.
8. Теперь следует определить длину соединительных стержней. Зная, что высота монолитной плиты составляет 20 см, а расстояние от каркаса до верхней и нижней части основания должно быть не меньше 5 см, определяют длину стержня: 20-5-5=10 см.
9. Теперь можно определить общий метраж соединительных стержней: 1681*0,1=168,1 м.
10. Суммируем все данные и получаем результат: 984+168,1=1152,1 м.
