Стальная арматура производится и используется давно, на сегодняшний день разработано много ее видов. Их принято классифицировать по таким параметрам:

• конфигурация профиля;
• нагрузкам, которые может принять изделие;
• способ распределения нагрузок;
• принцип работы;
• технологии производства.

При изготовлении железобетонных конструкций чаще всего используются такие варианты стальной арматуры:

• Рабочая. Прутки прекрасно принимают все нагрузки на растяжение, и оптимально выдерживают – соскальзывающие воздействия.
• Распределительная. Эти стержни удерживают арматурную конструкцию в определенном положении, и однородно распределяют нагрузки между ее частями.
• Монтажная. Применяется для формирования каркаса.
• Анкерная. Этот вид используется в качестве закладных конструкций.

По принимаемым нагрузкам арматурная продукция подразделяется:

• Продольная. Она предназначена для купирования растягивающих нагрузок, она предотвращает появление трещин вертикального направления, в том числе в «узких местах».
• Поперечная. Этот вид препятствует формированию разрывов по наклону, которые формируются в зоне опор от скользящих напряжений.

По способу распределения нагрузок различают:

• единичные стержни;
• каркасы;
• армирующие сетки.

По технологии изготовления арматуру из металла классифицируют:

• проволока
• стержни
• канаты

Арматура стеклопластик или металл в обязательном порядке классифицируется по эксплуатационным параметрам. А композитные изделия еще принято различать по типу использованного материла в изготовлении волокон, помимо стекловолокна:

• базальт;
• арамид;
• углерод.

Волокна пропитывают полимером. Чаще в производстве используется эпоксидная смола. Стержни отправляются в печь для просушки. После этого изделие является готовым, его можно использовать в производстве железобетонных конструкций. Диаметр прутков может варьироваться от 0,4 до 1,8 см, длина стандартных стержней может достигать 12 метров. На поверхности стеклопластиковых изделий сформированы спиралеобразные ребра, подобно металлической продукции, для надежного соединения с железобетоном.

Углепластиковая арматура. Основные преимущества

Среди преимуществ, которыми отличается углепластиковая арматура, стоит выделить следующие.

• Важным преимуществом стеклопластиковой арматуры является ее небольшой удельный вес, что дает возможность использовать ее для армирования легких конструкций из ячеистого бетона и некоторых других строительных материалов. Это позволяет значительно снизить вес конструкций, которые армируются с ее помощью. Между тем вес обычной бетонной конструкции при использовании стеклопластиковой арматуры снизится незначительно, так как сам строительный материал обладает внушительной массой.
• Низкая теплопроводность также относится к преимуществам стеклопластиковой арматуры. При использовании такой арматуры в бетонных конструкциях не образуется мостиков холода (чего нельзя сказать об армирующих элементах из металла), что значительно улучшает их теплоизоляционные параметры.
• Высокая гибкость стеклопластиковой арматуры позволяет отгружать ее заказчику в бухтах, а не нарезанной отдельными прутками. Благодаря компактной форме упаковки транспортировать такую арматуру значительно проще, для чего можно использовать багажник любого легкового автомобиля, а это серьезно сокращает расходы на доставку материала к месту выполнения строительных работ. Использование армирующих элементов, которые отгружаются не нарезанными прутками, а в бухтах, позволяет также снизить расходы материала за счет уменьшения количества нахлестов. Это положительным образом сказывается как на прочностных характеристиках будущей бетонной конструкции, так и на ее стоимости, что особенно важно при выполнении строительных работ.
• Достаточно спорным считается такое преимущество стеклопластиковой арматуры, как ее долговечность внутри бетонной конструкции. Арматура из металла, находясь в изолированном состоянии, также не подвергается негативному влиянию внешних факторов, что обеспечивает долговечность ее использования.
• Углепластиковая арматура – это диэлектрический материал, что является преимуществом изделий из данного материала. Проводящая электрический ток металлическая арматура больше подвержена коррозии, что негативным образом сказывается на ее долговечности.
• По сравнению с армирующими элементами из металла, стеклопластиковые изделия не подвержены воздействию химически активных сред. Такое преимущество стеклопластиковой арматуры особенно актуально в случаях возведения строений в зимнее время, когда в бетон добавляются различные солевые растворы, ускоряющие процесс застывания.
• Являясь диэлектриком, углепластиковая арматура не создает радиопомех внутри здания, в отличие от металлических прутков. Такое преимущество важно тогда, когда в бетонной конструкции имеется много армирующих элементов. В противном случае использование композитной арматуры не станет минусом, но будет не столь актуально.

Композитная арматура. Предмет рассмотрения и немного теории

Для ненапряженных конструкций используется арматура А240, А400, А500, А500С.

• А240 — это гладкая арматура, которая используется как вспомогательная. Гладкая арматура необходима в качестве хомутов для пространственных каркасов и привязки сеток из рабочей арматуры.
• А400, А500, А500С — это рабочая арматура, которая воспринимает растягивающие усилия от собственного веса конструкций и внешних нагрузок.

Если говорить про арматуру А500, то для её производства применяются сплавы с содержанием углерода выше 0,6%. Данный показатель говорит, что гибкость и свариваемость этой арматуры ограничены.

А500С содержит углерода в два раза меньше, а значит она более пластична, прекрасно гнётся и хорошо сваривается. По этой причине в малоэтажном строительстве преимущественно применяется арматура А500С. Приставка «С» означает, что арматура сварная. Профиль этой арматуры выполнен в серповидной форме для улучшения адгезии с бетоном; продольные рёбра при этом не пересекаются с боковыми. Ещё её называют арматурой периодического сечения.

В публикации использованы изображения из открытых источников

В публикации использованы изображения из открытых источников

Композитная арматура представляет собой стержни из стеклянных, базальтовых, углеродных или синтетических волокон, пропитанных полимерным связующим. Образцы из углеродных или синтетических волокон можно не брать в расчёт из-за очень высокой стоимости — в частном строительстве её не применяют. Остановимся на самом доступном и распространённом варианте — стеклопластиковой арматуре.

Стеклопластиковая арматура подразделяется на несколько видов:

• арматура с периодическим (классическим) профилем;
• с песчаным покрытием;
• с периодическим профилем и песчаным покрытием.

Песчаное покрытие наносится для усиления адгезии с бетоном.

Для сравнения возьмём стеклопластиковую и стальную арматуру А500 с одинаковым сечением 12 мм.

Стеклопластиковая арматура. Что такое стеклопластиковая арматура?

Стеклопластиковая композитная арматура (АКС) представляет собой стержень, произведенный из стеклянного сплеточного нитевидного волокна (ровинга) прямого или скрученного, скрепленного особым составом. Обычно это синтетические эпоксидные смолы. Другой вид представляет собой стекловолоконный стержень с намоткой из углепластиковой нити. После намотки такие стекловолоконные заготовки подвергают полимеризации, превращая их в монолитный стержень. Стекловолоконная арматура имеет диаметр от 4 до 32 мм, толщиной от 4 до 8 мм упаковывается в бухты. Бухта содержит 100-150 метров арматуры. Также возможна нарезка в заводских условиях, когда размеры предоставляет заказчика. От технологии производства и связующего зависят прочностные характеристики стержня.

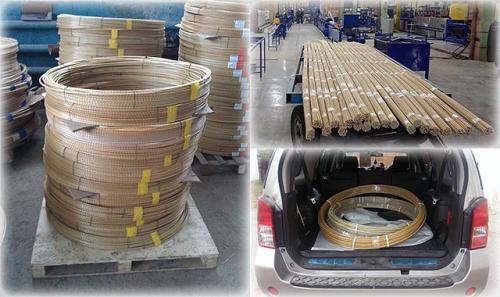

Варианты упаковки и транспортировки АСП.

Изготавливают материал методом протягивания. Стекловолокно, намотанное на бобинах, разматывают, пропитывают смолами и отвердителями. После этого пропускают заготовку через фильеры. Их назначение – отжим лишней смолы. Там же будущая арматура уплотняется и приобретает характерную форму с цилиндрическим сечением и заданным радиусом.

После этого еще на не отвердевшую заготовку наматывают по спирали жгут. Он необходим для лучшего сцепления с бетоном. Затем материал запекается в печи, где происходит процесс отвердения и полимеризации связующего. Из печи прутья направляется на механизм, где происходит ее протяжка. На современных заводах для полимеризации используются трубчатые печи. В них же удаляются летучие вещества. Готовую продукцию наматывают в бухты либо нарезают прутки необходимой длины (по предварительному заказу клиента). После продукция отправляется на склад. Также клиент может заказать арматуру с заданным углом изгиба.

Назначение и область применения

Стеклопластиковая арматура используется в различных отраслях промышленного и частного строительства, для обычного и предварительно напряженного армирования строительных конструкций и элементов, эксплуатация которых, проходит в средах с различной степенью агрессивного воздействия. Самые известные примеры использования.

1. Армирование блочных, кирпичных стен и стен из газосиликатных блоков. Стеклопластиковая арматура показала весьма неплохие результаты при армировании данных конструкций. Основные плюсы: экономия средств и облегчение конструкций.
2. В качестве связующего бетонных элементов, между которыми располагается утеплитель. СПА позволяет улучшить сцепление бетонных элементов.
3. Для укрепления несущих элементов конструкций, которые подвержены воздействию факторов, вызывающих коррозию (искусственные водоемы, мосты, укрепительные сооружения береговых линий пресных и соленых естественных водоемов). В отличие от металлических прутьев, стекловолоконные не подвержены коррозии.
4. Для армирования конструкций из клееной древесины. Использование арматуры из СПА позволяет в разы повысить прочность балок из клееного дерева и повысить жесткость конструкции.
5. Возможно применение в строительстве ленточных заглубленных фундаментов для малоэтажных зданий, если они располагаются на твердых, неподвижных грунтах. Заглубление выполняется ниже уровня промерзания почвы.
6. Для повышения жесткости полов в жилых домах и промышленных комплексах.
7. Для повышения прочности и долговечности дорожек и дорожного покрытия.

Замена стальной арматуры на стеклопластиковую. Достоинства полимеркомпозитной арматуры

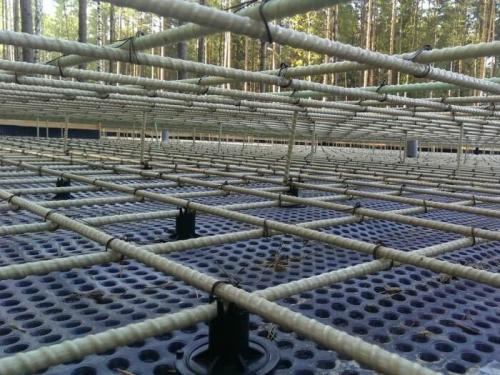

Полимеркомпозитная арматура значительно удешевляет строительство, поэтому активно используется в перекрытиях, фундаменте / Фото: vbud.in.ua

Многие специалисты говорят, что ПКА делает строительство, где предусмотрено армирование строения в значительном объеме, гораздо дешевле. В связи с этим она и применяется практически везде: в перекрытиях, несущих колонных конструкциях, фундаменте. Там, где за железобетонную арматуру придется заплатить от 70 000 до 80 000 рублей, стоимость современного полимеркомпозитного материала будет в половину меньше.

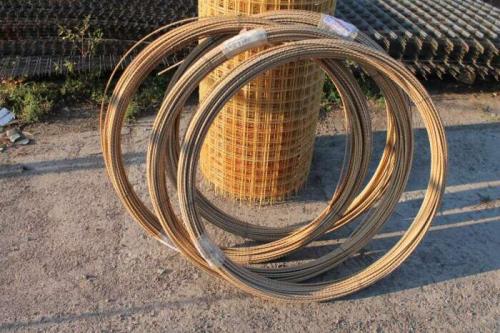

Композитная арматура гораздо легче стальной, может иметь любую длину, экономична благодаря отсутствию обрезков / Фото: stroymag.ua

Второе после стоимости преимущество заключается в том, что работать с такой арматурой гораздо легче, чем с обычной. Она меньше весит, ее можно привезти и на собственном автомобиле, длина, если разматывать с бухты, практически неограниченная, ее легко можно порезать. Благодаря ПКА проводить армирование конструкций нужной длины можно без стыков и нахлестов, что обеспечивает экономию, так как гораздо меньше обрезков и отходов. Что касается прутков из стали, то их длина имеет ограничения. Они бывают в длину 5,85 метров и 11,7 метров.

Несмотря на плюсы полимеркомпозитной арматуры, использование материала в частном строительстве весьма ограниченное / Фото: lipetsk.build2last.ru

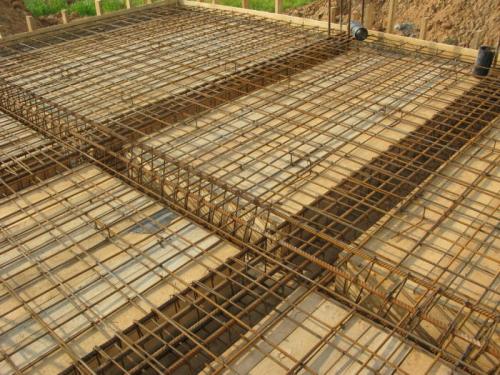

Стальная арматура уже сотни лет используется для армирования фундамента и отлично себя зарекомендовала / Фото: wooddom.com

Но есть и проблема. Использование в частном строительстве ПКА достаточно ограниченное, хотя производители материала об этом и не говорят. Дело в том, что это, пожалуй, все достоинства такой арматуры.

Арматура пластик или металл. Арматура стеклопластиковая и металлическая сравнение

Если сравнивать композитную и металлическую, рассмотрим такие качества, как легкий вес, сверхпрочность и коррозийную стойкость, что помогает создавать более крепкие каркасные сооружения. Отличительные характеристики которыми обладают композитные элементы, объясняются особенностями внутренней структурной сетки будут следующими:

По сравнению со сталью, композит превосходит достаточно большим модулем упругости превышающий аналогичные характеристики изделий из металла примерно в 4 раза. Из этого следует что уровень прогиба под влиянием нагрузок у композита будет значительно выше нежели у прутков из металла. При армировании данных элементов в полотна дорого, откосов и фундамента подобные свойства не критичны. Но для использования в напряженных конструкциях предпочтительнее использовать сталь.

Полимерная арматура превосходит, стальную по параметрам, на сжатие на 40%, на растяжение на 30%

Еще одним аргументом будет прочностной потенциал удельной прочности в 10 раз превышающий стальные элементы. Внутренний стержень задает своего рода основание для прочности, благодаря параллельному соединению стекловолокон, композитные смолы, выступают в качестве связующего.

Внешний слой обволакивает внутренний стержень и образует спираль, которая обеспечивает высокую связку с бетоном.

Сравнение характеристик арматуры

Каркасные сооружения из стеклопластика несут в себе ряд преимуществ:

Сравнение характеристик:

1. полимер не обладает электропроводностью, поэтому в конструкции из этого композита отсутствует наводящий ток и магнитные поля, в результате исключаются радиопомехи;
2. влияние стеклопластика на окружающую среду на сегодняшний день не зафиксировано; не обладает токсичностью при распаде, не обсорбирует радиацию даже спустя много лет нахождения в экстремальной бетонной среде.

При соответствии изделия всем техническим нормам сертификации, температурный коэффициент расширения с бетоном одинаков, не зависимо от изменений температуры окружающей среды. Под влиянием внешних факторов среды армированная конструкция расширяется и сужается в совокупности с бетонными сооружениями, исключая возникновение разрывов и трещин.

Пропорции диаметров прутков при армировании каркаса фундамента

Напоследок хотелось отметить еще одно явное преимущество, объемы транспортировки стеклопластика. Вы только представьте, что перед вами стоит задача доставить два камаза (в одном грузовике стальные элементы, в другом стеклопластиковые). Если к примеру загрузить 5 метров стальных прутков весом 10 кг и взять пруток полимера той же длинны весом 2 кг. Чувствуете разницу? Загрузив тонну металла, у вас будет половина кузова, а если взять тонну стеклопластика, грузовик будет набит доверху. Вывод очевиден.
