Арматура в фундаменте. Схема армирования

Арматура в фундаменте. Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

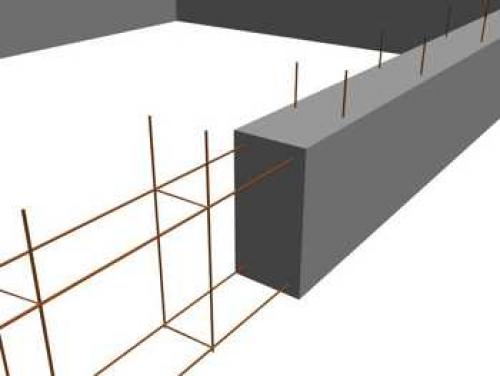

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

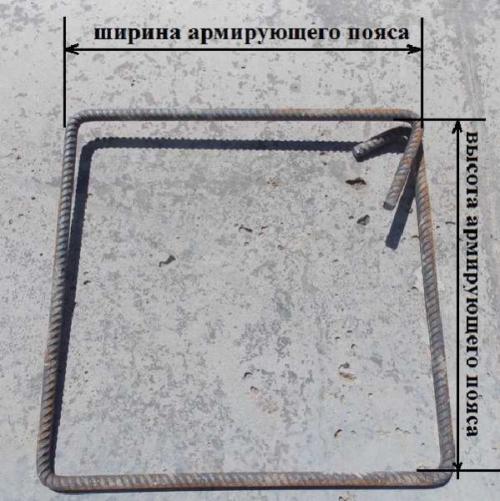

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

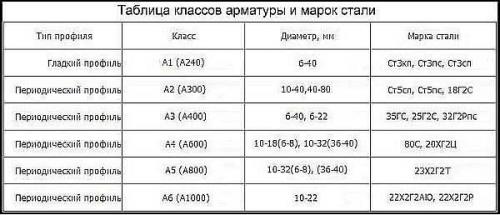

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Какую арматуру использовать для плитного фундамента. Исходная информация

Типичная схема армирования монолитной плиты учитывает уровень нагрузок в горизонтальном и вертикальном направлениях. С помощью арматуры формируется сетка, шаг которой варьируется в пределах 20-40 см. При этом расстояние между прутками следует изменять в зависимости от величины продавливания в конкретном месте.

Зоной продавливания называют участок монолитной плиты, на который приходится большая часть нагрузки, оказываемой несущими стенами. Возникающее напряжение изменяет уровень амортизации бетона и его распределение. Для нейтрализации негативного влияния высоких нагрузок, исходя из требований СНиП, необходимо использовать сплошное армирование в зонах соединения со стеной. В среднем для армирования плиты фундамента в центральной зоне и на участках максимального продавливания используется металлическая сетка, шаг которой отличается в 2 раза.

При разработке подробного строительного проекта указывается точный промежуток между вертикально расположенными звеньями. Для устранения нагрузок от веса здания также рекомендуется выносить вертикальные стержни немного уровня бетонного основания для соединения со стеной.

Для армировки фундаментной плиты можно использовать одну или две сетки. Одной армирующей сетки достаточно для плиты толщиной 150 мм или меньше. Как правило, одинарное армирование подходит для небольших деревянных сооружений. На текущий момент в частном строительстве толщина монолит фундамента варьируется в пределах 20-30 см, что предполагает монтаж двух сеток, расположенных одна над другой.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/kakuyu-armaturu-ispolzovat-dlya-fundamenta-varianty-sborki-metallicheskogo-karkasa

Арматура для фундамента, как вязать. Технология соединения прутьев арматуры для фундамента: как правильно и чем вязать, строительные нормы

Обеспечение надежного соединения прутьев каркаса фундаментов считается важным требованием технологии его заложения, ошибки на этом этапе приводят к ослаблению, смещению или ускоренному разрушению конструкций.

При работе не свариваемыми марками арматуры нужный эффект достигается лишь при обвязке узлов проволокой или хомутами. Что нужно знать, чтобы выполнить работу быстро и качественно — читайте далее.

Правила и требования

Основное внимание уделяется выбору правильного типа и сечения арматуры, составлению схемы и заложению достаточного нахлеста на углах, зонах повышенных нагрузок и перехлестах прутьев. По строительным нормам:

• Соединения равномерно распределяются по всему каркасу с максимальным отступом друг от друга в 61 см.
• Арматурные стыки не размещаются на углах и аналогичных высоконагружаемых участках каркаса. Исключение делается при нахлесте арматуры не менее 90 диаметров от сечения прутьев.
• В одном узле стыковки соединяется не более 50% всех прутьев.
• Места анкеровки укрепляются дополнительной поперечной арматурой, включая гладкую.
• Все крестообразные перехлесты обвязываются хомутами или проволокой.

Последнему требованию уделяется особое внимание: именно обвязка делает каркас монолитным и исключает риски смещения прутьев как на этапе заливки и отвердевания бетона, так и в ходе эксплуатации конструкции.

Инструменты, их плюсы и минусы

Для упрощения и ускорения работ используются:

• Ручной вязальный крючок , купленный в магазине или сделанный своими руками.

  Несмотря на простоту и сравнительно медленную скорость этот инструмент считают самым удобным и универсальным.

  После подбора крючка с нужным загибом и пары проб на выходе всегда получается надежное соединение, вне зависимости от удобства доступа к узлу.

• Винтовой полуавтоматический вязальный крючок с ручкой , вращающейся и затягивающей проволоку при натягивании наконечника. Этот инструмент стоит купить при больших объемах работ и ограниченном времени и бюджете (стоя в разы дороже обычного, полуавтоматический крючок все же дешевле пистолета).
• Шуруповерт с насадкой из изогнутого гвоздя, электрода или проволоки толщиной около 4 мм. Применение шуруповерта существенно ускоряет работы, но работа с ним требует сноровки и постоянного контроля. По понятным причинам для обвязки лучше подходит модель на аккумуляторах и возможностью регулировки частоты оборотов.
• Автоматический крючок-пистолет , заправляемый катушками с цельной проволокой, обвязывающий узлы за доли секунды. Из-за высокой цены его применение оправдано лишь при большом числе соединений (от тысячи и более), при желании пистолет берется на прокат.

  К надежности получаемых соединений нет претензий, к минусам пистолета относят лишь цену, потребность в специальных катушках (некоторые импортные модели могут сломаться при заправке обычной проволокой) и невозможность связки узлов в труднодоступных местах. Помимо этого, пистолет не используется при соединении прутьев нестандартного диаметра.

• Клещи , выбираемые при небольшом числе соединений.

Арматура для фундамента из стекловолокна. Что это такое композитная арматура для фундамента: характеристики, технология монтажа, отзывы

До недавнего времени считалось что, альтернативы стальной арматуре нет и не может быть.

Бурное развитие химической промышленности опровергло это суждение, подарив человечеству большое количество новых синтетических материалов, в том числе прочный композит.

Из него стали изготавливать стержни, которые по своим характеристикам не уступают стальным прутам. В России уже в начале нулевых XXI века строители стали повсеместно вязать каркасы для монолитных фундаментов из композитных прутов.

Что это такое?

Это неметаллические стержни гладкого и периодического профиля. Их изготавливают из волокон, как природного, так и синтетического происхождения, которые затем пропитывают вязким полимером.

Классификация

Неметаллические стержни разделяют по основному исходному материалу на три группы:

1. Арматура стеклопластиковая (АСП) представляет собой стержни из стекловолокна, пропитанные термореактивными смолами.

   Волокна создают прочные длинномеры, которые накрепко связаны быстротвердеющим вяжущим составом;

2. Базальтопластиковые изделия (АБП) – это базальтовые волокна, скреплённые такими же полимерными смолами, что и АСП. Композитные стержни отличаются стойкостью к воздействию агрессивных сред.
3. Углепластиковые длинномеры (АУП) являются самым прочным, но и самым дорогим материалом и для вязки каркасов монолитных фундаментов не применяется.

Технические характеристики

К основным техническим характеристикам композитной арматуры относятся следующие показатели:

• Прочность на разрыв . Разрывная прочность является важнейшей характеристикой арматуры так, как она в монолите фундамента испытывает разрывные нагрузки. Прочность на разрыв композитных стержней в несколько раз выше стальных аналогов. Эта особенность полимерных длинномеров заметна, когда по расчётам композит ø 8 мм способна заменить стальные стержни ø 12 мм.

  Там, где стержни работают на прогиб, применяют продукцию из стали. Композит не выдерживает такого вида деформации.

• Модуль упругости . Характеристика отражает способность материала восстанавливать свою форму после деформационного воздействия со стороны внешних сил. Чем этот показатель выше, тем меньше вероятность появления микротрещин в массиве монолита. По этому параметру сталь превосходит полимер. Это относится к конструкциям, работающим на изгиб.

  Модуль упругости стальной арматуры равен 200 000 Мпа. У композита он 55 000 Мпа. Поэтому вместо стальных стержней потребуется композитной арматуры практически в 4 раза больше.

• Удельное удлинение . Параметр отражает увеличение длины стержня после его разрыва и выражается в процентах.

  Сказать проще, характеристика влияет на растрескивание монолита. Чем выше её величина, тем больше риск разрушения бетонной конструкции.

  Если удельное удлинение у стеклопластика и базальта составляет 2,2 — 2,5%, то у стали оно равно 25%.

• Плотность . Характеризуется удельным весом материала. Чем больше вес одной единицы объёма стержня, тем она прочней.

  У композита плотность примерно равна 2 тн/м³тогда как у стали её величина составляет 7,85 тн/м³.

• Теплопроводность . Способность материалов передавать тепловую энергию менее нагретым телам называют теплопроводностью.

  Арматура, заложенная в фундаменте, с низкой теплопроводностью будет препятствовать утечке тепла из дома. Коэффициент теплопроводности композита – 0,35, у стали – 46.

• Антикоррозионная стойкость . В этом отношении стальная продукция полностью проигрывает композитным стержням. Полимеры не подвержены коррозии, но зато теряют свои прочностные характеристики от старения.
• Диэлектрические свойства . В отличие от высокой электропроводности стальной арматуры композитные каркасы в монолите не создают помех для передающих электрических приборов.

  Диэлектрические полимеры не препятствуют прохождению радиосигналов по причине отсутствия собственных электромагнитных полей.

• Вес . От того сколько весит материал зависит общая масса фундамента. Использование композита значительно уменьшает давление фундамента на грунтовое основание.

  Полимерный материал в отличие от стальных изделий переносят небольшими партиями в опалубку вручную.

  Транспортировать пластиковые стержни намного проще, чем стальные. Во-первых, её хранят и перевозят в бухтах, а во-вторых, для перевозки достаточно использовать небольшой грузовик такой, как «Газель».
