Правила армирования ленточного фундамента вынуждают отказаться от использования сварки в пользу вязки, так как при использовании сварки, в местах сварочных соединений металлические пруты теряют прочность до 2-2.5 раз . К тому же, именно здесь чаще всего появляется коррозия, способная за несколько лет повредить арматуру, существенно снижая надежность и долговечность основания. Допустимо только соединение при помощи вязки. Это довольно сложный этап, на выполнение которого у недостаточно опытного пользователя уйдет немало времени. Впрочем, многое здесь зависит от того, какой инструмент вы будете использовать.

Надежный узел вязки арматуры проволокой

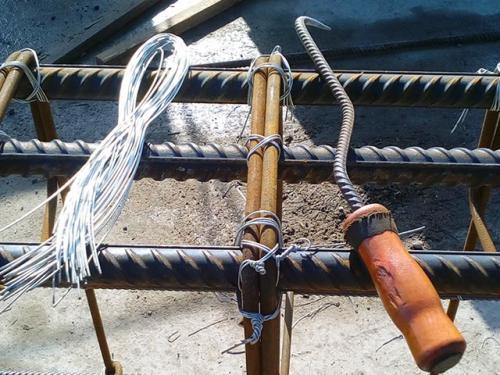

Классический инструмент для вязки арматуры в ленточном фундаменте – специальный вязальный крючок. Используя его, опытные мастера могут выдавать до 12-15 узлов в минуту (конечно, если вязальная проволока заранее подготовлена и нарезана). Главным достоинством этого варианта является доступность – крючок можно купить во многих магазинах за сотню рублей и даже дешевле. Минус – скорость работы с ним не велика даже у мастеров. Учтите – придется сделать многие сотни вязок даже если предстоит армирование фундаментов небольшого размера.

Проволока и крючок для вязки каркаса

Если вы хотите поскорее закончить работу, можно воспользоваться специальным вязальным пистолетом. Работая с ним, даже неопытный пользователь легко выдаст 25-30 узлов в минуту. То есть, производительность возрастет минимум в 2 раза. Увы, стоимость подобного оборудования не низка – от 50 тысяч и выше. К тому же, для работы с ним нужна специальная проволока – обычная может не подойти. Это дополнительно повышает стоимость. Но если есть возможность арендовать вязальный пистолет на несколько часов или сутки – смело соглашайтесь на такое предложение, только не забудьте узнать максимальный диаметр арматуры, который сможет он связать. Работая с качественным инструментом, вы потратите на сборку каркаса максимум день – правильное армирование ленточного фундамента становится куда более легким и быстрым. При работе вручную этот процесс может растянуться на неделю и больше.

Вязка углов арматуры. Варианты армирования прямых углов и мест примыканий

Угловые элементы ленточного фундамента испытывают наибольшие нагрузки после возведения здания. Поэтому от того, насколько качественно выполнено армирование этих участков фундамента будет зависеть надежность и долговечность всего сооружения. Простая вязка продольных элементов арматуры под прямым углом недопустима, так как такой способ не обеспечивает дополнительной прочности. Есть три основных метода армирования угловых частей и мест примыканий для ленточных фундаментов:

Первый способ

Основная внешняя продольная арматура загибается под 90 градусов. Внутренние продольные прутки также загибаются под 90 градусов и крепятся проволокой к внешним продольным пруткам. Величина загнутой части внутренних прутков должна равняться 50 диаметрам продольной арматуры. Такие же операции необходимо провести на всех горизонтальных уровнях армирующего каркаса.

Шаг вертикальных (поперечных) арматур в угловых элементах и местах примыканий должен составлять 0,5 основного шага. Это же требование к шагу относится и ко всем остальным методам армирования угловых частей и мест примыканий.

Второй способ

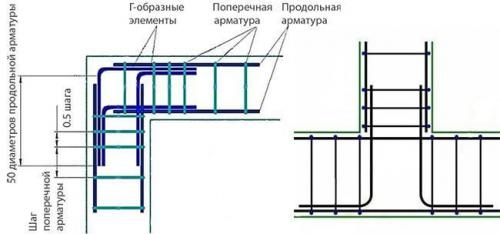

Этот метод анкеровки в угловых соединениях и местах примыканий для изготовления металлического каркаса считается наиболее простым и часто используется. Если длины продольных прутьев не хватает, чтобы их загнуть, применяют Г-образные крепящие элементы. Длина каждого плеча такого элементов должна составлять не менее 50 диаметров основной арматуры. Внешние продольные прутки связываются одним Г-образным элементом между собой. Каждый внутренний продольный элемент соединяется с внешним прутком арматуры с помощью Г-образного элемента. Для армирования одного углового соединения потребуется три Г-образных хомута на каждый продольный уровень каркаса. Для места примыкания необходимо по два таких элемента на каждый уровень.

Третий способ

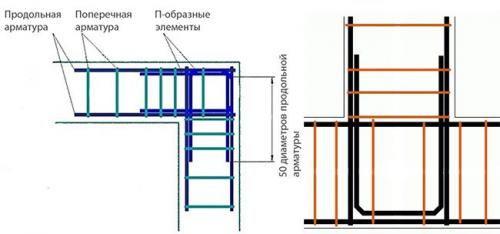

Чтобы сделать металлический армирующий каркас более прочным устанавливаем в углах и местах примыканий П-образные элементы. Ширина таких элементов соответствует ширине армирующего каркаса, а длина – не менее 50 диаметров продольного арматурного прутка. Эти элементы вяжутся к основным продольным прутьям открытой частью буквы «П» по направлению от угла. Для армирования одного угла требуется два таких элемента (на каждом горизонтальном уровне), для места примыкания по одному элементу на каждый уровень.

Армирование углов ростверка. Технология арматурного каркаса ленточного ростверка

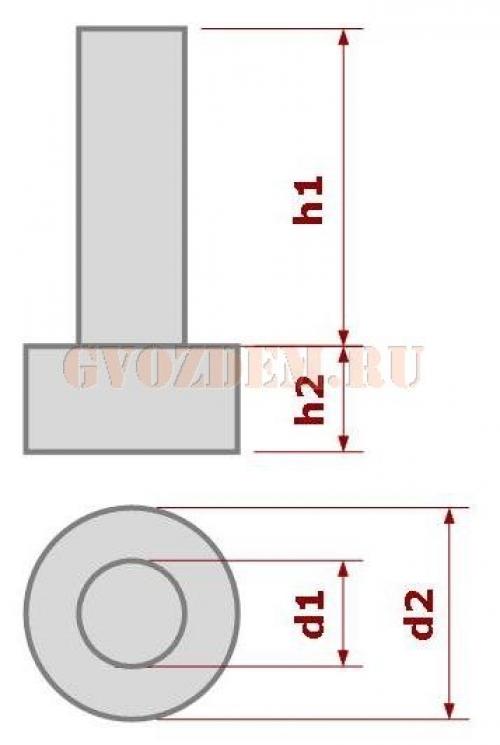

Достоинством свайного фундамента является опирание на пласты с гарантированно высокой несущей способностью. Например, если для ленточного фундамента на насыпных, подрабатываемых, болотистых почвах потребуется огромный бюджет, чтобы пройти их насквозь, сваи обойдутся в 10 – 15 раз дешевле. Однако на них сложно опереть мелкоформатные стеновые материалы, поэтому оголовки связываются монолитными балками, на которых кладка или венцы сруба возводятся без проблем.

Общим у ленточного фундамента и ростверка является только чертеж, эксплуатационные характеристики разные:

• вертикальный изгибающий момент в лентах, опирающихся на грунт всей подошвой – явление крайне редкое, у ростверка – это норма;
• грунты при вспучивании стараются порвать, вытолкнуть ленту МЗЛФ на поверхность, балки на сваях отделены от земли 15 – 20 см воздушной прослойкой или пенополистиролом, воспринимающим указанные нагрузки на себя;
• поэтому лента армируется в обоих поясах одинаково, в ростверке усиливается нижний слой арматуры, верхний – над ними (только в зонах растяжения, с которым бетон справиться без растрескивания не может).

Арматурный каркас в любом ж/б изделии как раз и предназначен для компенсации растяжений. Популярные у индивидуальных застройщиков композитные арматуры имеют слабую адгезию с бетоном, сильно растягиваются, что приводит к раскрытию трещин.

Поэтому специалисты рекомендуют создавать арматурный каркас исключительно из стальных стержней 8 – 14 мм периодического сечения (в продольном направлении), прутков 6 – 8 мм гладкого сечения (хомуты, поперечные, вертикальные скобы).

Оптимальным вариантом является класс А400 (старая маркировка А3). Что полностью соответствует указаниям СП 24.13330 (фундаменты свайные), СП 63.13330 (ж/б, бетонные конструкции).

Несмотря на название ленточного ростверка свайного фундамента, монолитные балки имеют конструкцию решетки. Поэтому каркас имеет несколько узлов сопряжений стен (наружная/внутренняя), углов, в которых не допускается стыковка перехлестом. Прутки в этих местах изгибаются, запускаются на соседнюю сторону, связываются с каркасом внахлест.

Продольное армирование аналогично ленточному фундаменту, для придания каркасам пространственной геометрии так же применяются прямоугольные хомуты. Однако в зонах растяжения, прочих ответственных местах добавляются поперечные вертикальные стержни. Стыки свайно-ростверкового каркаса обвязываются проволокой или стыкуются сваркой (только для арматуры с буквой С в маркировке).

Предлагаем ознакомиться Как правильно установить котел в бане

Без профессионального образования и знания специальных программ индивидуальному застройщику сложно правильно рассчитать сечение и количество продольных стержней. Простейшим вариантом будет воспользоваться инструментом «АРБАТ» вычислительного комплекса Scad Office с максимально простым интерфейсом:

• в отличие от свай ростверк рассчитывается по изгибающим моментам, на продавливание, прорезающие усилия;
• арматурный каркас изготавливается из продольных прутков 8 – 16 мм;
• в отличие от ленточного фундамента, кроме хомутов добавляются вертикальные прутки возле каждого продольного стержня.

Технология укладки стандартная, продольные прутки обвязываются хомутами или привариваются к ним. Затем арматурный каркас укладывается в опалубку на нижние прокладки из бетона, пластика (обеспечение защитного слоя), по месту в него добавляются элементы усиления (вертикальные стержни).

В проектах коттеджей с бетонными или кирпичными стенами может использоваться двурядное расположение свай. Поэтому для ленточной части свайного фундамента может добавляться расчет в поперечном направлении, поскольку крутящие моменты возникают и там, иногда превышают величину продольных. Арматурный каркас в некоторых случаях усиливается стержнями 14 – 16 мм с шагом 20 см.

Неправлильное армирование ростверка.

• не соблюдаются защитные слои со всех сторон ленты, арматура соприкасается с опалубкой сваи;
• армирование углов должно выполняться по специальным схемам, а не просто изогнутыми прутками;
• отсутствуют бетонные, пластиковые прокладки;
• армопояс смещен относительно центра сваи;
• вместо среднего пояса, никаких нагрузок не воспринимающего, следовало бы усилить верхний/нижний уровни более толстой арматурой свайного фундамента или добавлением дополнительных прутков (этот вариант предпочтительнее);
• неправильная связь арматурных каркасов сваи и ростверка.
