Для чего нужно выполнять армирование плиты перекрытия. Сплошная плита

Для чего нужно выполнять армирование плиты перекрытия. Сплошная плита

Толщина перекрытия чаще всего принимается равной 200 мм. Армирующий каркас в этом случае включает в себя две сетки, расположенные друг над другом. Такие сетки нужно связать из стержней диаметром 10 мм. В середине пролета устанавливают дополнительные пруты усиливающей арматуры в нижней части. Длина такого элемента назначается 400 мм или более. Шаг дополнительных прутов принимают таким же, как шаг основных.

В местах опирания нужно тоже предусмотреть дополнительное армирование. Но располагают его в верхней части. Также по торцам плиты нужны П-образные хомуты, такие же как в фундаментной плите.

Пример армирования плиты перекрытия

Расчет армирования плиты перекрытия по весу для каждого диаметра стоит выполнить до закупки материала. Это позволит избежать перерасхода средств. К полученной цифре прибавляют запас на неучтенные расходы, примерно 5%.

Вязка арматуры монолитной плиты

Для соединения элементов каркаса между собой пользуются двумя способами: сварка и связывание. Лучше вязать арматуру для монолитной плиты, поскольку сварка в условиях строительной площадки может привести к ослаблению конструкции.

Для выполнения работ используют отожженную проволоку, диаметром от 1 до 1,4 мм. Длину заготовок обычно принимают равной 20 см. Существует два типа инструмента для вязания каркасов:

• крючок;
• пистолет.

Способы вязки

Самый распространенный способ вязки

Второй вариант существенно ускорят процесс, снижает трудоемкость. Но для возведения дома своими руками большую популярность получил крючок. Для выполнения задачи рекомендуется заранее подготовить специальный шаблон по типу верстака. В качестве заготовки используют деревянную доску шириной от 30 до 50 мм и длинной до 3 м. На ней делают отверстия и углубления, которые соответствуют необходимому расположению арматурных прутов.

Шаг арматуры в плите перекрытия. Марка ПК

Итак, первая плита, изготавливаемая по опалубочной технологии без предварительно напрягаемой арматуры: плита серии 1.141-1.60, марка плиты ПК.

Максимальная длина - 4,2 м., что как раз и обусловлено отсутствием предварительного напряжения арматуры. Серийный выпуск 60 — плиты с круглыми пустотами, рабочие длины которых составляют: 4180, 3580, 2980, 2680 и 2380 мм., с шириной 1790, 1490, 1190 и 990 мм. Армирование произведено стальными стержнями класса А-III и Вр-I.

Технологический процесс опалубочного производства таких плит следующий:

1. Форма смазывается эмульсолом (предотвращение налипания бетона). 2. Устанавливаются арматурные сетки и каркасы согласно спецификаций по ГОСТ. 3. В формы помещаются пуансоны (формирователи пустоты) и накрываются дополнительно арматурными сетками. 4. Будущая плита бетонируется и вибрируется. 5. По истечении времени, отведенного на твердение - пуансоны вынимаются. 6. Производится затирка неровностей и бурение отверстий под петли. 7. Плита помещается в камеру пропаривания.

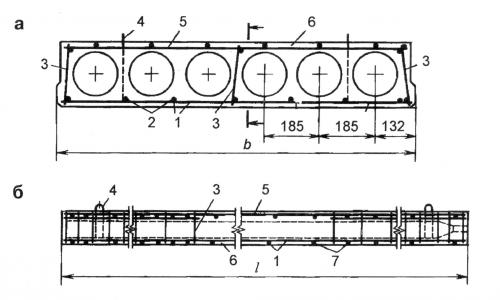

Рассмотрим вариант плиты шириной 1200 мм., - ПК 42.12-3Т

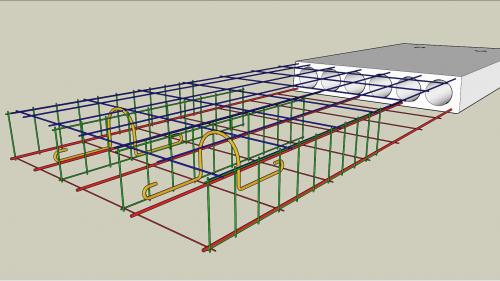

Первая рабочая арматурная сетка, работающая на растяжение состоит из 5-ти продольных стержней арматуры диаметром 8 мм., поперечные прутки - по 4 мм. Именно эта сетка (на рисунке - красный цвет) и воспринимает всю нагрузку на растяжение.

Верхняя сетка - идет как конструктивная (синий цвет), диаметр которой составляет всего 3 мм. (Класс прутков Вр-1).

Каркасы (зеленый цвет) располагаются в опорных зонах плиты и работают как поперечное усиление этих зон, между них встраиваются монтажные петли (выделены жёлтым).

Данную плиту резать поперек запрещено. При укорачивании плиты - с одного края удаляется каркас, в итоге получаем опорный узел без поперечного армирования, где существует очень высокая вероятность образования наклонных трещин.

Как армировать плиту 15 см. Исходная информация

Типичная схема армирования монолитной плиты учитывает уровень нагрузок в горизонтальном и вертикальном направлениях. С помощью арматуры формируется сетка, шаг которой варьируется в пределах 20-40 см. При этом расстояние между прутками следует изменять в зависимости от величины продавливания в конкретном месте.

Зоной продавливания называют участок монолитной плиты, на который приходится большая часть нагрузки, оказываемой несущими стенами. Возникающее напряжение изменяет уровень амортизации бетона и его распределение. Для нейтрализации негативного влияния высоких нагрузок, исходя из требований СНиП, необходимо использовать сплошное армирование в зонах соединения со стеной. В среднем для армирования плиты фундамента в центральной зоне и на участках максимального продавливания используется металлическая сетка, шаг которой отличается в 2 раза.

При разработке подробного строительного проекта указывается точный промежуток между вертикально расположенными звеньями. Для устранения нагрузок от веса здания также рекомендуется выносить вертикальные стержни немного уровня бетонного основания для соединения со стеной.

Для армировки фундаментной плиты можно использовать одну или две сетки. Одной армирующей сетки достаточно для плиты толщиной 150 мм или меньше. Как правило, одинарное армирование подходит для небольших деревянных сооружений. На текущий момент в частном строительстве толщина монолит фундамента варьируется в пределах 20-30 см, что предполагает монтаж двух сеток, расположенных одна над другой.

Расположение арматуры в плите перекрытия. Разделители арматуры

Между рядами арматурной сетки (нижним и верхним) необходимо установить фиксаторы. Это специальные разделители сетки армирования (вертикальные элементы), они нужны для равномерной установки сеток внутри плиты. Так можно выдержать одно расстояние между двумя сетками. Разделитель можно поставить любой – петля или изогнутый крюк, они тоже располагаются в конструкции с определенным шагом. Схематическое расположение арматуры представляются на чертеже. Все края плиты должны дополнительно содержать усиленную арматуру с Г-образными и П-образными элементами. В местах опоры плиты на балки – особенно.

Если плиты большие монолитные и опираются на балки по периметру, то и дополнительное усиление армированием делается по всему периметру. Нижняя часть испытывает растягивающее усилие, а верхняя, наоборот, только сжимающее. Лучше укреплять нижнюю арматуру (делать ее толще), так как основная нагрузка на растяжение концентрируется именно там. На стандартный пролет плит в 6 метров особые требования не предъявляются, если он больше этой величины (расстояние от одной опоры к другой), тогда нужно пересматривать требования к усилению арматуры (прочности бетонной плиты).

Если размер превышает 6 м, нужно произвести технический расчет всех нагрузок, и только после этого будет видно – армировать дополнительно плиту или нет. Обычно усиление идет в опорных точках плиты (усиление верхних слоев), а середина плиты укрепляется в нижнем слое арматурой.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/shag-armatury-v-plite-perekrytiya-ukladka-armatury

Монолитная плита перекрытия 12 см. Описание сплошной конструкции

Монолитное перекрытие – это плита произвольных габаритов, определенных принятым проектом, и изготовленная прямо на строительном объекте. Монолит имеет прямоугольную или квадратную форму . Он состоит из бетонного состава, залитого на армированные прочные прутья крепкой марки стали, уложенной и сваренной в виде сетки.

Чтобы получить монолит, на размеченный участок постройки устанавливают опалубочную форму, в которую закладывают армировку, а затем заливают и трамбуют сверху бетонную смесь, оставляя ее до полного застывания (высыхания).

Получившаяся плита для перекрытий должна иметь толщину не ниже 8 (см), по стандартам 12-20 (см), и опираться на конструкционные (несущие стены). Опалубку для создания монолита формируют из дерева, фанеры, вспомогательных балок из не коррозированного металла. Иногда для перекрытий используют стойки, а арматурный каркас могут складывать из нижнего слоя, а также поддерживающего.
Полученная горизонтальная конструкция подойдет для всех типов жилых и промышленных зданий . Прочность, жесткость и плотность поверхности равномерно распределяет нагрузку. Монолит невосприимчив к вибрациям и механическим воздействиям, что делает его незаменимым в сейсмически активных регионах. Бетонные поверхности хорошо отталкивают воду и не относятся к самовоспламеняющимся и пожароопасным.

С монолитом удобно работать, а с помощью строительного инструмента обустраивать различные коммуникации. Используемые марки цемента для бетона – М300, 400, 500, щебень, песок и вода.

Толщина бетонного перекрытия 200 (мм) использует прутья 12 (мм), сваренные между собой в сетку с ячейками 200 х 200 (мм). Стандарты нагрузки, которые может принять монолитная поверхность, составляют 150 кг/м².

Монолитные перекрытия считаются нужными строительными элементами при возведении сложных архитектурных конструкций, с особенными параметрами с особенными параметрами конфигураций. Кроме того, они идеальны для фундаментов, создания кровли и пролетов между этажами.

Армирование плиты перекрытия в один слой. Что такое армирование монолитной плиты

По определению армирование монолитной плиты перекрытия предполагает укладку в толщу бетона, который заливается в специально подготовленную опалубку каркаса из металлических прутьев толщиной от 8 до 12 мм. Используется специальная арматурная проволока с характерными насечками, которые обеспечивают более прочное и надежное сцепление с бетонной частью конструкции.

В зависимости от решаемой задачи, монолитная плита может формироваться в нескольких типовых вариантах конструкции металлической сетки:

• однослойное армирование, когда собирается один слой армирующей сетки. Используется такое решение для изготовления плит перекрытия небольшого размера. Причем под понятие небольшого размера может подходить один линейный размер, то есть, например, ширина плиты между точками ее опирания составляет небольшую величину при значительной длине перекрытия;
• двухслойное армирование сеткой. Наиболее распространенный вариант, обеспечивающий максимальную прочность монолита. При этом нижняя сетка, которая испытывает значительно большие механические нагрузки, вяжется из более толстого прута, в то время как верхняя армирующая сетка может быть собрана из арматуры меньшего диаметра;
• монолитные сборные плиты. С точки зрения конструкции более сложные и предполагают использованием готовых опорных балок с установленной на них заводской арматурой. В этом случае используется один слой арматуры, укладываемой поверх сборной конструкции, причем он крепится непосредственно к заводской арматуре опорных балок.

Какой бы ни была технология создания монолитной плиты, она должна выполняться на основе предварительного расчета армирования плиты перекрытия с учетом условий эксплуатации будущего объекта и его конструктивных особенностей. Однако в любом случае без армирования такой плиты сеткой, которая собирается непосредственно на объекте, не обойтись.

Армирование монолитной плиты перекрытия. Как правильно армировать – требования по усилению бетонной плиты

Армирование монолитной плиты перекрытия – ответственный процесс, к выполнению которого предъявляется комплекс требований.

При выполнении работ по формированию усиленной железобетонной конструкции перекрытия соблюдайте следующие рекомендации:

• используйте для соединения стальных прутков вязальную проволоку диаметром 1,2-1,6 мм. Использование электрической сварки недопустимо в связи с нарушением структуры металла в местах соединения;
• обеспечьте требуемую толщину бетонного массива перекрытия по отношению к расстоянию между капитальными стенами. Толщина железобетонной конструкции в 30 раз меньше расстояния между опорами. При этом минимальная толщина плиты составляет не менее 15 см;
• производите укладку элементов металлического каркаса с учетом размеров перекрытия по вертикали. При минимальной толщине плиты укладка арматуры выполняется одним слоем. При толщине больше 15 см выполняйте усиленное армирование двумя слоями;
• используйте для заливки в опалубку бетонную смесь с маркировкой М200 и выше. Бетон данных марок обладает хорошими эксплуатационными характеристиками, способен воспринимать значительные нагрузки и отличается доступной ценой;
• применяйте для изготовления стальной решетки арматурные прутья диаметром 0,8-1,2 см. При выполнении армирования двумя слоями используйте увеличенный размер сечения металлопрофиля в нижнем ряду. Возможен вариант использования покупной сетки;
• сооружайте опалубочную конструкцию из строганых досок или влагозащищенной фанеры. Тщательно герметизируйте стыковые участки. Для усиления опалубки применяйте деревянные столбы диаметром до 20 см или металлические стойки телескопического типа.

Диаметр арматуры для перекрытия. Какая арматура подойдет?

Для армирования монолитных плит применяют стальную и композитную стеклопластиковую арматуру. Наибольшее распространение сегодня получила стальная арматура А500С , по современному обозначению S500, популярные диаметры для продольных прутьев 10 и 14 мм, а для поперечных 6-8 мм.

Для ключевого армирования монолитной конструкции применяют обязательно рифлёный арматурный прут, чтобы создать наиболее прочную связь ее с бетоном.

Рифлённый арматурный прут:

Для выполнения дополнительных компонентов, не оказывающих большое влияние на несущую способность монолитной плиты, допускается применять гладкую арматуру А1.

Гладкая арматура А1:

Арматура композитная – инновационный стройматериал , который обеспечивает снижение издержек при сооружении объектов. Такая арматура особенно популярна в США и странах ЕС.

Арматура композитная:

Преимущества применения композитной арматуры :

1. Дешевле на 30 и более процентов, чем стальная арматура соответствующего диаметра.
2. Легче в разы, следовательно, себестоимость 1 м²такой монолитной конструкции становится ниже из-за сокращения транспортных расходов, также снижается весовая нагрузка на стены и фундамент, при этом сохраняются более высокие прочностные показатели.
3. Надежнее в эксплуатации, поскольку не требуется антикоррозионная защита.
4. Экологичнее.
5. Теплопроводность в 100 раз меньше чем у стали.
6. Высокая долговечность, увеличивает срок службы плиты до 100 лет.
7. Широкий диапазон диаметров стеклопластиковой арматуры от 6 до 20 мм.

В современной индивидуальном домостроительстве, практикуют при создании монолитных конструкций одновременное применение металлической и стеклопластиковой арматуры.

Требования к материалам

Вся арматура, которую предполагается укладывать в монолитную плиту должна соответствовать проекту на дом и приобретаться с сертификатами, гарантирующими ее качество и соответствие стандарту.

Требования к арматурным изделиям для формирования монолитной плиты перекрытия:

• не должна подвергаться расслоениям;
• ее поверхность не должна содержать любые дефекты в виде раковин;
• она должна полностью соответствовать по внешнему виду и габаритам заводской марке и проектным показателям;
• она должна быть проверена на способность к деформации, арматура считается пригодной, если при ее изгибе на 180 градусов в холодном состоянии не возникли трещины.

Внимание! Арматура для изготовления железобетонных плит перекрытия принимается предварительно напряженной, для отдельных типов конструкций ГОСТом устанавливаются исключения.
