Расчет плиты перекрытия по формулам. Этап 4: Определение предполагаемой нагрузки на плиту

Расчет плиты перекрытия по формулам. Этап 4: Определение предполагаемой нагрузки на плиту

Балка может испытывать самые разнообразные нагрузки. Строительная механика «гласит», что все неподвижное, прибитое, приклеенное или другим способом устроенное на плите перекрытия становится статистической и в тоже время постоянной нагрузкой. А все что движется (что передвигается разными способами) по балке становится динамической (как правило временной) нагрузкой. Все это к тому, что в данном примере нами будут убраны различия между этими видами нагрузок.

Сосредоточенная нагрузка измеряется в килограмм-силах (кгс или кг) либо в Ньютонах. Распределительная нагрузка измеряется в килограмм-сила-метр (кгс/м).

Расчет плиты перекрытия в жилых домах, как правило, нацелен на определение распределительной нагрузки q1=400 кг/м². Вес плиты высотой 100 мм добавит к этому типу нагрузи около 250 кг/м². А стяжка и чистовое покрытие (возьмем керамическую плитку) приплюсуют сюда еще дополнительных 100 кг/м².

В приведенной выше распределительной нагрузке учитывается большая часть из тех нагрузок, которые имеют отношение к перекрытиям в жилых домах. Однако это ни в коей мере не означает, что расчет конструкции с учетом более значимых нагрузок не может иметь место. Отнюдь, просто в нашем случае взятые значения являются усредненными. В тоже время мы в любом случае подстрахуемся и умножим итоговое значение нагрузки на так называемый коэффициент надежности γ=1.2 .

q=(400+250+100)1.2=900 кг/м²

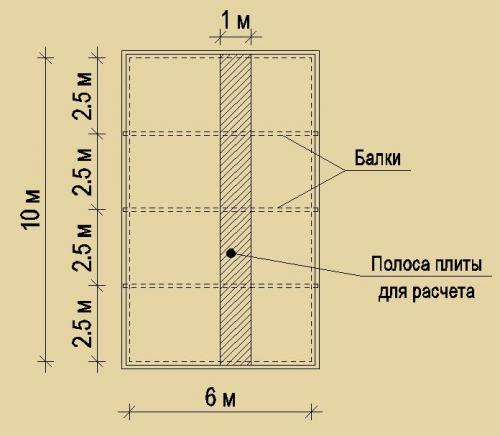

Поскольку наши расчеты опираются на плиту шириной 1 м, то нагрузка являющаяся распределительной, может быть рассмотрена как плоская (работающая на плиту перекрытия по оси «y» и измеряемая в кг/м).

Калькулятор монолитной плиты перекрытия опертой по контуру. Как сделать расчет монолитной плиты перекрытия?

Если застройщик выбрал проект дома со свободной планировкой, он скорее всего столкнется с проблемой нестандартного перекрытия.

Следовательно, ему придется отказаться от заводских панелей и установить монолитную плиту перекрытия (МПП).

Это очень экономичный вариант, к которому прибегают даже при возведении типовых помещений.

Для их установки не требуется дорогостоящая грузоподъемная техника, они имеют более высокие производственные характеристики, а бесшовная поверхность перекрытий существенно экономит средства заказчика на отделочные работы.

Зачем нужно делать?

Застройщик, перед тем как устанавливать перекрытие, должен выполнить расчет этой ответственной конструкции. Поскольку эти вычисления относятся к разряду сложных , лучше поручить их выполнение специалистам.

Необходимость такого расчета объясняется особой ролью плиты в обеспечении прочности и долговечности домостроения. Она принимает на себя нагрузки от расположенных выше конструкций и передает их через стенки на основание дома. Поэтому правильно выполненный расчет МПП имеет важное значение для дома в целом.

Если конструкция будет установлена без применения предварительных расчетов, она может не выдержать фактическую весовую нагрузку, что приведет к массовому процессу трещинообразования и даже вызвать более серьезные дефекты в конструкции, вплоть до полного ее разрушения.

Поэтому главной задачей такого расчета является гарантия требуемого запаса прочности. Для этой цели нужно рассчитать габариты плиты, планируемые нагрузки на МПП и профессионально выбрать диаметры поперечной и продольной арматуры.

Расчет выполняется с использованием нормативов и предельных нагрузок , установленных, изданного в 1985 году.

Расчет пошагово:

1. Определяют геометрические характеристики МПП, класс арматуры и марку бетона. В момент выбора марки бетона необходимо принять во внимание, что данный стройматериал неоднородный, в связи, с чем его физико-механические характеристики проявляют себя неравномерно.

   Сопротивление бетонного слоя на сжатие должно приниматься не выше, чем соответствующий показатель у арматуры, поскольку на растяжение фактически работает только армокаркас. Чаще всего, при возведении таких конструкций в домах применяют бетон марок м²50/350 (В 20/25). Для армокаркаса применяют арматура А400/500.

2. Высчитывают все нагрузки на МПП. С этой целью необходимо суммировать вес плиты и вертикальные нагрузки. Толщину ее определяют в зависимости от пролета, а массу, учитывая плотность определенной марки бетона. Согласно СНиП нормативные нагрузки от расположенных выше стройконструкций на проектируемое МПП для жилых помещений принимают в диапазоне 250-800 кг/м².
3. Определяют предельно допустимый изгибающий момент. Наибольший показатель такого напряжения, всегда воздействует на центр конструкции, при полном опирании ее по периметру на стенки.
4. Подбирают минимально допустимое сечение рифленой арматуры. Класс ее подбирается по значению ξR, определяющему дистанция от центра сечения прутьев армокаркаса до нижнего среза перекрытия. Его наименьший показатель должен быть не менее Д арматуры, не ниже 10 мм. Увеличение этого расстояния приводит к повышению прочности сцепления арматуры в бетонной массе.

Расчет плиты перекрытия пример. Расчет железобетонной монолитной плиты перекрытия

Железобетонные монолитные плиты перекрытия, несмотря на то, что имеется достаточно большое количество готовых плит, по-прежнему востребованы. Особенно если это собственный частный дом с неповторимой планировкой, в котором абсолютно все комнаты имеют разные размеры либо процесс строительства ведется без использования подъемных кранов.

Монолитные плиты достаточно востребованы, особенно в строительстве загородных домов с индивидуальным дизайном.

В подобном случае устройство монолитной железобетонной плиты перекрытия дает возможность значительно сократить затраты денежных средств на приобретение всех необходимых материалов, их доставку либо монтаж. Однако в данном случае большее количество времени может уйти на выполнение подготовительных работ, в числе которых будет и устройство опалубки. Стоит знать, что людей, которые затевают бетонирование перекрытия, отпугивает вовсе не это.

Заказать арматуру, бетон и сделать опалубку на сегодняшний день несложно. Проблема заключается в том, что не каждый человек может определить, какая именно арматура и бетон понадобятся для того, чтобы выполнить подобные работы.

Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП 52-01-2003 “Железобетонные и бетонные конструкции. Основные положения”, а также в своде правил СП 52-1001-2003 “Железобетонные и бетонные конструкции без предварительного напряжения арматуры”.

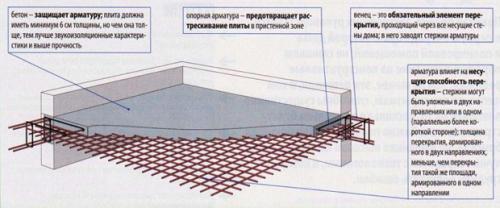

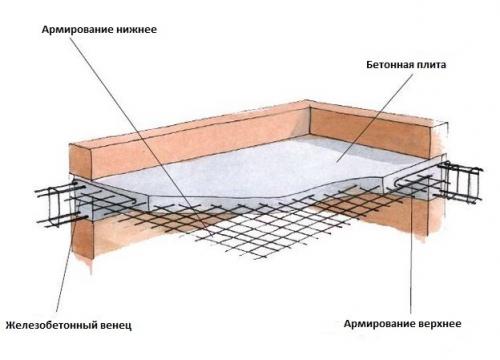

Монолитная плита перекрытия представляет собой армированную по всей площади опалубку, которая заливается бетоном.

Касательно всех вопросов, которые могут возникать в процессе расчета железобетонных конструкций, следует обращаться именно к данным документам. В данном материале будет содержаться пример расчета монолитного железобетонного перекрытия согласно тем рекомендациям, которые содержатся в данных правилах и нормах.

Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть – подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.

Пример расчета будет производиться для сечения, которое перпендикулярно оси х. На местное сжатие, на действие поперечных сил, продавливание, на кручение (предельные состояния 1 группы), на раскрытие трещин и расчет по деформациям (предельные состояния 2 группы) производиться не будут. Заранее стоит предположить, что для обыкновенной плоской плиты перекрытия в жилом частном доме подобных расчетов не требуется. Как правило, так оно и есть на самом деле.

Следует ограничиться лишь расчетом нормального (поперечного) сечения на действия изгибающего момента. Те люди, которым не нужно давать пояснения касательно определения геометрических параметров, выбора расчетных схем, сбор нагрузок и расчетных предпосылок, могут сразу перейти к разделу, в котором содержится пример расчета.

Расчет монолитного перекрытия. Преимущества устройства монолитного перекрытия

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

• по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
• они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
• с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
• цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

• К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Расчет плиты на изгиб. Расчеты

Понятное дело, что общий вес конструкции напрямую зависит от размеров, в первую очередь от толщины. Но мало кто подозревает, что наряду с собственным весом на плиту приходится нагрузка в виде суммы массы стяжки, финишного покрытия, находящихся на ней людей и мебели.  Таким образом становиться понятно, что точно рассчитать количество нагрузок на перекрытие невозможно.
Но если прибегнуть к статистическим данным, то удастся максимально точно произвести расчеты с запасом нагруза на плиту. Для примера приводим данную таблицу:

Высота перекрытия размером 5 на 5 метров	15 сантиметров
Допнагрузка из-за собственного веса плиты	д0.15*2500=375 килограмм на квадратный метр
Высота стяжки из цемента	5 сантиметров
Толщина ламината	0.8 сантиметров
Общий вес мебели
Вес стола и предметов на нем	200 килограмм
Вес 10 людей	1200 килограмм
Распределенная нагрузка — qв	400 килограмм на квадратный метр

Итого общая сумма нагруза на плиту перекрытия составляет 775 килограмм на квадратный метр. Так как в данной таблице приведены составляющие имеющие характер не постоянного пребывания, то примем распределительную нагрузку (qв) как временную.

Расчет монолитной плиты перекрытия дело сложное и его лучше всего доверить специалисту.

Расчет наибольшего изгибающего момента

Самым важным параметром при выборе арматуры, точнее того какое сечение она будет иметь, является наибольший изгибающий момент. Как расчет монолитного перекрытия используем пример ниже.

Мы имеем дело с конструкцией, операющейся по своему контуру на стены, это означает, что она выступает как балка по отношению к осям абсцисс и осям аппликат и будет испытывать определенное сжатие в двух плоскостях.
Изгибающий момент по отношению к осям абсцисс балки с опорами на две стенки, который имеет пролет ln вычисляется по формуле mn = qnln2/8 (для большей удобности значение её ширины имеет 1 метр). Если пролеты равны, то равен и каждый момент.

На
Учитывая, что при применении квадратных плит q1 равна нагрузке q2, это означает, что они имеют половину расчетной нагрузы, которая обозначается q. В виде формулы это выглядит так:

В таком случае максимальным значением расчетного момента является данная формула:

Ma = 775*5²/16 = 1219.94 кгсм

Величина изгибающего момента для бетона имеет другое значение, так как он подвержен сжимающему воздействию:

Мб = (m1² + m2²)&sup0.5; = Ma√2 = 1219.94 x 1.4142 = 1725.25 кгсм

Вычисляем среднее арифметическое от обоих изгибающих моментов:

M = (Ma + Мб)/2 = 1.2707Ma = 1472.6 кгсм

Таким образом, мы вычислили наибольший изгибающий момент. Это лишь один расчет из множества расчетов, которые возможно вам придется провести для точного вычисления всех значений перекрытия. Все нормы расчетов перекрытия упомянуты в СНИП 52-01-2003.
