Если методики расчёта стального армирования хорошо освоены большинством строителей, проектирование фундаментов со стеклопластиковой арматурой до сих пор считается недостаточно освещённой темой. Причина тому — отличающиеся физико-механические свойства арматуры, которые пока не учтены в большинстве действующих строительных нормативов. Простейший способ расчёта композитного армирования — метод равнопрочной замены, при которой стальные стержни заменяют стеклопастиковыми с уменьшением типоразмера на два значения (то есть 8 мм вместо 12 мм или 14 мм вместо 18 мм). Однако расчёт сложных фундаментов рекомендуется выполнять по общей схеме с нуля, дабы не упустить из виду существенную разницу в величине модуля упругости.

Первая часть расчёта фундамента содержит определение воздействий на основание постройки и выполняется так же, как и для железобетонных конструкций. Вторая часть начинается с определения достаточных размеров сечения элементов бетонных конструкций и здесь можно наблюдать первые отличия. Поскольку сопротивление растяжению у стеклопластиковой арматуры выше, а защитный слой — минимален, достаточная площадь сечения оказывается на 25–30% ниже нормативного минимума для железобетонного изделия при равном сечении армирующих элементов. Это не относится к определению ширины нижней плоскости фундамента, которая всегда определяется по действующим нагрузкам и опорной способности грунта. Поэтому при армировании композитной арматурой выгодно обратить внимание на фундаменты сложных сечений.

Следующий этап — выбор равнозначной замены стальному армированию, который заключается в сохранении не только прочностных, но и всех остальных физико-механических качеств. Основной нюанс в том, что стеклопластиковая арматура испытывает в 3–4 раза большее линейное удлинение прежде, чем перестаёт сопротивляться разрушающему воздействию. Это означает, что общее сечение армирующих элементов в зоне восприятия растягивающих нагрузок должно быть соответственно выше, чем при использовании стальной арматуры. Выгода от использования стеклопластикового армирования в таком случае выражается только высокими допусками по раскрытию трещин — для полимерного армирования контакт с воздухом или влагой не критичен, однако нельзя упускать из виду воздействие на бетон морозных сил. Общая же тенденция такова: результаты экономии на объёме бетонной смеси следует направлять на усиление композитного армирования в обозначенных зонах.

Применение композитной арматуры в фундаментах. Предмет рассмотрения и немного теории

Для ненапряженных конструкций используется арматура А240, А400, А500, А500С.

• А240 — это гладкая арматура, которая используется как вспомогательная. Гладкая арматура необходима в качестве хомутов для пространственных каркасов и привязки сеток из рабочей арматуры.
• А400, А500, А500С — это рабочая арматура, которая воспринимает растягивающие усилия от собственного веса конструкций и внешних нагрузок.

Если говорить про арматуру А500, то для её производства применяются сплавы с содержанием углерода выше 0,6%. Данный показатель говорит, что гибкость и свариваемость этой арматуры ограничены.

А500С содержит углерода в два раза меньше, а значит она более пластична, прекрасно гнётся и хорошо сваривается. По этой причине в малоэтажном строительстве преимущественно применяется арматура А500С. Приставка «С» означает, что арматура сварная. Профиль этой арматуры выполнен в серповидной форме для улучшения адгезии с бетоном; продольные рёбра при этом не пересекаются с боковыми. Ещё её называют арматурой периодического сечения.

В публикации использованы изображения из открытых источников

В публикации использованы изображения из открытых источников

Композитная арматура представляет собой стержни из стеклянных, базальтовых, углеродных или синтетических волокон, пропитанных полимерным связующим. Образцы из углеродных или синтетических волокон можно не брать в расчёт из-за очень высокой стоимости — в частном строительстве её не применяют. Остановимся на самом доступном и распространённом варианте — стеклопластиковой арматуре.

Стеклопластиковая арматура подразделяется на несколько видов:

• арматура с периодическим (классическим) профилем;
• с песчаным покрытием;
• с периодическим профилем и песчаным покрытием.

Песчаное покрытие наносится для усиления адгезии с бетоном.

Для сравнения возьмём стеклопластиковую и стальную арматуру А500 с одинаковым сечением 12 мм.

Каркас фундамента из стеклопластиковой арматуры. Подготовка материалов для сборки армирующего каркаса

Для повышения общей прочности бетонного монолита, его усиливают конструкцией из стеклопластиковой арматуры в виде плоской сетки или пространственного каркаса, которые собирают из круглых прутов переменного или постоянного сечения. Отдельные элементы таких конструкций соединяют между собой с помощью вязальной проволоки, фиксирующих хомутов или специального пистолета.

• пластиковую арматуру проектных диаметров;
• вязальную проволоку или затяжные хомуты.

В отличие от традиционных металлических прутов, арматура из стеклопластика поставляется в виде свернутой бухты.
Поэтому перед началом сборки каркаса ее необходимо размотать и нарезать на куски необходимой длины. Резка производится ножовкой или другим инструментом, не допускающим нагрева материала. Разметку мест реза на поверхности легко сделать с помощью обыкновенного маркера.

Вязальная проволока должна быть круглого сечения и диаметром не менее 1 мм, чтобы обеспечить необходимую прочность соединения и не лопнуть при скручивании. Для быстрого получения отрезков проволоки нужной для вязки длины, всю свернутую бухту необходимо разрезать болгаркой на 3 или 4 части.

Чтобы сделать вязальную проволоку более мягкой, ее можно обжечь в пламени с помощью паяльной лампы или в костре. Необожженная проволока гнется хуже и не всегда обеспечивает плотный охват соединения. Кроме этого, неподготовленный металл обладает меньшей тягучестью и чаще рвется во время работы.

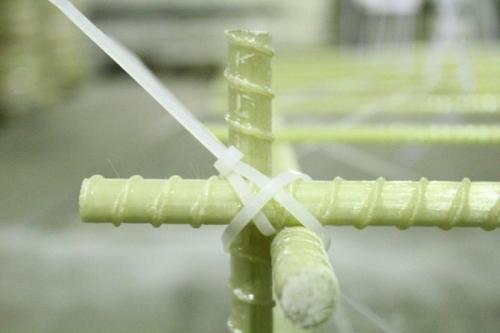

Вязка хомутами.

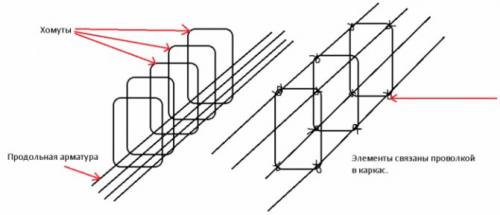

Общая схема вязки.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/kak-ustanavlivat-plastikovuyu-armaturu

Композитная арматура для фундамента. Разновидности

Одним из важных для строительства качеств является невысокая цена стеклопластика – и это не только в сравнении с металлической арматурой, но и на фоне других видов композиционных материалов. Поэтому его широко используют не только в строительстве, но и авиа- и судостроении, производстве окон и дверей, спортинвентаря и бытовых предметов.

• Свойства стеклопластика зависят от его конкретного состава, длины и диаметра стекловолокна, его процентной пропорции со связующим, технологии производства. Все эти факторы влияют на итоговые характеристики готового композита: его плотность и теплопроводность, прочность на растяжение, химическую стойкость и диэлектрические свойства.
• На прочность и упругость СПА влияет направленность волокон, которые могут располагаться взаимно параллельно или быть перекрёстными. Наилучшими показателями обладают стеклопластики на эпоксидном связующем с волокнами, направленными в одну сторону.
• Вариант, когда нагрузка прикладывается вдоль волокон, наиболее надёжный, поэтому в стержневой арматуре наполнитель располагается по её длине. Изменяя направленность волокон, можно варьировать и свойства стеклопластика в соответствии с воспринимаемыми нагрузками.
• При неориентированном расположении, волокна используются рубленные и наносят их на форму одновременно с матрицей. У таких стеклопластиков меньше содержание наполнителя, но состав более однороден, а механические и физические свойства более стабильны.
• Стеклопластиковую арматуру изготавливают в соответствии с требованиями ГОСТ 31938. Минимальный диаметр 4 мм, максимальный 32 мм, и она, как и металлическая, может иметь разные варианты периодического профиля, чтобы обеспечить высокую прочность сцепления с бетоном.
• Стержни небольшого диаметра (до 8 мм) выпускаются в бухтах, остальные – в виде мерных стержней длиной 50-1200 см. Согласно стандарту, композитная арматура для строительства должна изготавливаться из термореактивной смолы и содержать минимум 75% наполнителя по массе.
