Как вязать арматуру для ленточного фундамента. Несколько слов об особенностях ленточного фундамента

можно смело назвать универсальным, наиболее распространённым, дающим возможность возведения зданий из практически любых строительных материалов. Повсеместное использование этой конструкции основания объясняется в том числе и значительной экономией средств, простотой и доступностью её самостоятельного обустройства, а также тем, что ленточный фундамент всесторонне испытан очень широкой практикой его многолетней эксплуатации.

Как вязать арматуру для ленточного фундамента. Несколько слов об особенностях ленточного фундамента

Ленточный фундамент по праву занимает лидирующие позиции, как наиболее популярный у застройщиков тип основания для зданий

Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту. Эти параметры зависят от проекта будущего здания – размеров стен и материала, из которого планируется возвести стены, общей массивности строения, состояния грунтов на участке застройки и целого ряда других важных факторов. Но в любом случае ленточный фундамент устанавливается по периметру будущего строения, имеет замкнутый контур, который и предназначается для дальнейшего возведения несущих стен. При необходимости этот вид фундамента дополняется внутренними перемычками, которые становятся основой для возведения на них внутридомовых капитальных перегородок.

Глубина залегания подошвы ленты может существенно различаться, в зависимости от конкретных обстоятельств. Так, при неустойчивых верхних слоях грунта на участке ведения строительства, подошва ленточной основы полностью заглубляется ниже уровня промерзания или же исполняется в сочетании со свайным фундаментом. Если же грунт плотный, или же тогда, когда планируется строительство небольшого по общей массе здания, то вполне можно обойтись малозаглубленным ленточным фундаментом.

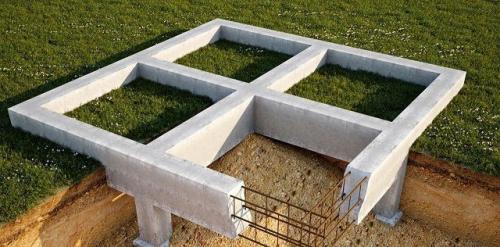

Как вязать арматуру для ленточного фундамента. Несколько слов об особенностях ленточного фундамента 01

Фундаментная лента может быть глубокого или малого заложения, иногда усиливается дополнительно монолитными сваями

Как бы то ни было, требования к полноценному и качественно исполненному армированию равнозначно важны для любой разновидности ленточного фундамента. Только при таком условии основа оптимизирует нагрузку от стен дома на грунт по всему периметру строения, что минимизирует риск проседания здания, перекос и деформацию всех его составляющих строительных конструкций.

Как залить ленточный фундамент своими руками?

В этой публикации не станем слишком углубляться в тонкости конструкции подобного основания. Вопросам расчета и последовательности проведения работ по самостоятельному строительству ленточного фундамента посвящена отдельная публикация нашего портала.

Как вязать арматуру для фундамента. Нормы и правила вязки арматуры

Давайте разберёмся, для чего такие нормы нужны и какие последствия могут быть, если эти нормы и правила не соблюдаются. И как вязать арматуру, чтобы полученное железобетонное изделие получило проектную прочность.

Люфт, свободное перемещение (пусть даже в ограниченных пределах) арматурных сеток после заливки формы бетонной смесью вызовет напряжение в конструкции железобетонного изделия. Что рано или поздно скажется на его прочности. Поэтому элементы арматуры нужно надёжно фиксировать друг к дружке.

Для этой цели применяется

  1. Сварка элементов
  2. Вязка проволокой
  3. Скрепление пластиковыми хомутами.

Вязать или варить?

Иногда выбор: вязать арматуру или варить не совсем правомерен, т. к. сварку целесообразно применять при изготовлении каркасов, усиливающих фундаменты таких сооружений, как плотины, многоэтажные дома и габаритные коттеджи с углублениями под ледники, подземные гаражи и пр. Только в этих случаях оправдан найм сварщика – а это уже дополнительные расходы, увеличивающие затраты. При этом и сама арматура должна быть предназначена именно для сварочных работ – в противном случае любой другой металл в местах сварки приобретает повышенную хрупкость, что в дальнейшем может сказаться на качестве железобетонного изделия в целом. При этом руководствуются ГОСТ 14098-2014 «Соединения сварные арматуры и закладных изделий железобетонных конструкций» , а сталь берётся с маркировкой «С». Например – А400С.

Пластиковые хомуты дороги сами по себе, не выдерживают отрицательных температур, поэтому применяют их в основном в летнее время и при частном строительстве с небольшими объёмами вязки арматуры.

Вязка арматуры под ленточный фундамент

При закладке ленточных фундаментов, которые в большинстве случаев применяют в частном строительстве, основным способом скрепления горизонтальных продольных и поперечных, а также вертикальных прутков арматурного каркаса является вязка крючком. Реже – пластиковыми хомутами. При этом рабочие горизонтальные пруты, несущие на себе основную нагрузку в фундаменте, укладывают вдоль фундаментной ленты, поперёк укладывают пруты, называемые «хомутами», а вертикальные стержни, почти равные высоте фундаментной ленты, крепятся, как видно из названия, строго вертикально, и должны иметь поперечное сечение не менее 8 мм. Вяжут обычно сначала верха и низа арматурного каркаса, а потом начинают связку с одним из них вертикальных составляющих.

При образовании прямого угла (стыке элементов фундамента под две стены, расположенные под углом друг к дружке) элементы конструкции укрепляются дополнительными диагональными прутками усиления с сечением не менее 10 мм. Вязание арматуры на угловых переходах осуществляется с большими нахлестами арматуры (делается Г-образное или Т-образное армирование, так как простая последовательная связка вызовет перекос конструкции и её внутреннее напряжение).

Угловое усиление диагональными прутками

Крючок очень удобен при вязке арматуры непосредственно в опалубке – в этом случае конструкция не будет подвергаться дополнительным деформациям и станет надёжной составляющей в ж/б изделии в целом.

Схема ленточного фундамента может быть представлена как врытая вертикальными стенками в землю бетонная конструкция, своими очертаниями повторяющая очертания стен будущего дома. Кроме того, заливаются бетоном на арматуре также части фундамента, на которые будут опираться и внутренние перегородки.

Вязка арматуры для монолитной плиты

В частном строительстве, когда не требуется обустройство подвалов, погребов и иных подсобных помещений под домом, применяют простой метод создания фундамента – опорная монолитная плита. Для её создания делают хорошо выровненную песчано-гравийную подушку, на которой вяжут объёмный арматурный каркас.

Шаг между горизонтальными прутьями для такой плиты выбирают от 20 до 40 см, толщина плиты, а значит – и вертикальный размер опорных прутков – от 20 до 30 см. От диаметра прутка арматуры зависит и способ вязки арматуры для опорной монолитной плиты: мёртвыми узлами, простыми, когда делается одинарный нахлёст, или комбинированным способом.

Таблицы

Существуют таблицы нахлёста прутков, регламентирующие разные аспекты работы с арматурой. То есть по способам её соединения в зависимости от марок бетона (вязка, сварка), нагрузок, которые испытывают железобетонные изделия, длиной прямой анкеровки, сечения арматурного прутка и т. д. Кроме того, в современных таблицах приводятся расчёты использования двусторонней серповидной в сечении арматуры, изготавливаемой по европейским стандартам (взамен российской с кольцевым сечением), которая обходится дешевле традиционной. Учитывая, что вес арматуры и бетона обычно соотносится примерно как 1 : 1, использование арматуры новых стандартов оказывается на 20-30% выгоднее.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/kak-luchshe-vyazat-ili-varit-armaturu-dlya-fundamenta-obshchaya-informaciya

Шаг вязки арматуры для ленточного фундамента. Вязка арматуры для плитного фундамента

Вязка арматуры для плитного фундамента может осуществляться отожженной стальной проволокой Ø0,8-1,2 мм, пластиковыми хомутами с самозащелкивающимся замком. При этом сама арматура может быть выполнена из стального проката периодического, постоянного сечения, стеклопластиковых хлыстов Ø6-14 мм (в последнем случае плита не подвержена коррозии). Наиболее часто используют ребристую арматуру в качестве продольного/поперечного усиления плиты, гладкостенные изделия #8211; в качестве вертикальных вставок. По периметру она не доходит до края опалубки на 20-30 мм в зависимости от конфигурации. В стандартных изделиях используется два уровня решетки на равном удалении от середины, плита имеет идеальную центровку.

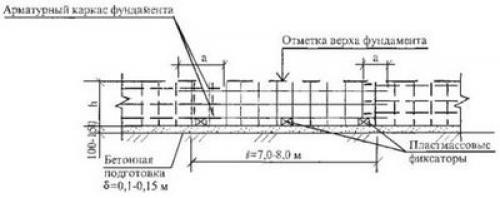

Как вязать арматуру для ленточного фундамента. Несколько слов об особенностях ленточного фундамента 02

Схема арматурного каркаса

Технология вязки

Количество металлопроката (гладкая, ребристая арматура) надо подбирать при проектировании. Причем вначале высчитывают, сколько нужно метров с учетом нахлеста, затем длину переводят в массу.

Вязка необходима лишь в момент заливки, внутри бетонной конструкции после ее отвердевания она не несет никакой нагрузки.

Плита изготавливается по следующей технологии:

Схема армирования углов

  • собирается опалубка;
  • из арматуры создается нижняя решетка, при этом используются полимерные компенсаторы, приподнимающие ее со дна опалубки (их отсутствие приводит к снижению величины защитного слоя, появлению на поверхности бетона коррозии);
  • хомутами, проволокой каждое пересечение стягивается по диагонали крест-накрест до полной фиксации;
  • аналогичным способом производится вязка арматуры второго слоя;
  • две решетки связываются с поперечными кусками арматуры, высота которых с каждой стороны не доходит до края опалубки на 20 мм;
  • опалубка заполняется бетоном, трамбуется шанцевым инструментом либо вибратором;
  • Вместо вертикальных перемычек часто используются «скамейки» из обрезков арматуры, обеспечивающие выдерживание точного размера между решетками. Их прочности должно быть достаточно для выдерживания технологических нагрузок: веса лотка миксера в момент заливки; массы операторов, ходящих по верхней решетке. Фундамент готов к нагрузкам после указанного срока, кладка на нем до этого периода нежелательна. Рекомендации специалистов позволяют увеличить качество изделий, определить, сколько нужно расходного материала:

    • шаг арматуры составляет 100-200 мм;
    • технология вязки в разных направлениях увеличивает надежность фиксации;
    • при уплотнении вибратор укладывается между стержнями, плита не имеет пустот;
    • в зимний период опалубка помещается внутрь полиэтиленовой самодельной палатки, внутри которой горелками, электрообогревателями, пушками поддерживается температура выше +5˚С.

    Вязка арматуры производится ручным, механическим инструментом нескольких типов в зависимости от того, сколько нужно скрепить хлыстов за смену:

    Схема армирования фундамента.

Армирование ленточного фундамента под забор. Материалы для забора

Надо сказать, что прогресс движется вперед семимильными шагами. Ежегодно появляются разнообразные новые материалы, характеристики которых намного превосходят ранее применяемых. Однимстеклопластиковая арматура.

Стеклопластиковая арматура изготавливается в соответствии с разработанными стандартами. Ее минимальный размер начинается с диаметра в 4 мм, а максимальный может достигать 32 мм. Для малоэтажного строительства в основном применяется стеклопластиковая арматура, диаметр которой максимально равен 10 мм. Она выпускается и реализуется бухтами.

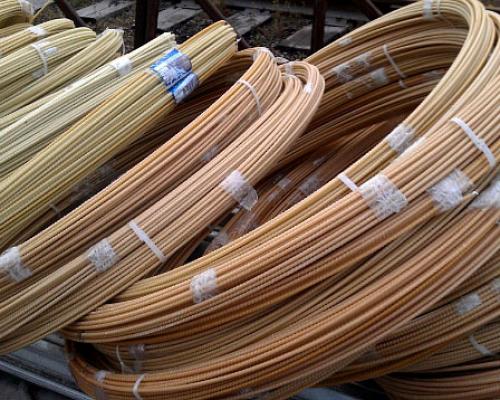

Как вязать арматуру для ленточного фундамента. Несколько слов об особенностях ленточного фундамента 03

Так транспортируется стеклопластиковая арматура

Стеклопластиковая арматура, предназначенная для строительства, имеет несколько групп в зависимости от типа армирующего наполнителя:

  • стеклокомпозитная;
  • углекомпозитная;
  • комбинированная.

Стеклопластиковая арматура может использоваться для армирования забора, для усиления фундамента здания. Важнейшими преимуществами этого нового строительного материала, если его сравнивать с металлической арматурой, считаются:

  • Небольшая масса;
  • Устойчивость к коррозии;
  • Высокая прочность.

В принципе, применяя стеклопластиковую арматуру на приусадебном участке, можно получить большую экономию при строительстве самых разных построек. Прежде всего, ее отличает множество положительных характеристик.

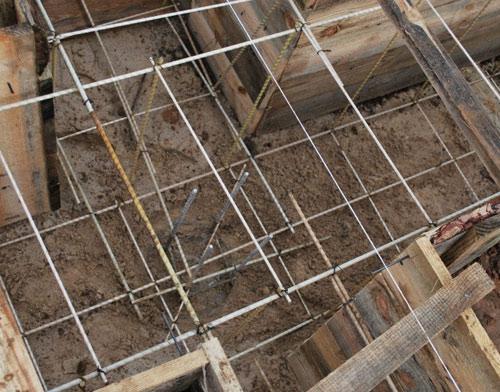

Как вязать арматуру для ленточного фундамента. Несколько слов об особенностях ленточного фундамента 04

Армирование фундамента забора стеклопластиковой арматурой

Она очень легко монтируется, подобный забор может простоять десятки лет, так как прочность такой арматуры значительно выше обычных металлических прутьев для забора. Для работы со стеклопластиковой арматурой не нужно иметь специальное оборудование и дополнительную технику. Для этого материала не требуется покраска, не нужны никакие защитные средства.

Шаг вязки арматуры снип. Виды соединений между арматурными элементами

Желая разобраться с возможными вариантами стыковки арматурных прутков, многие мастера обращаются к требованиям действующих нормативных документов. Ведь удачно выполненное соединение обеспечивает требуемый запас прочности на сжатие и растяжение. Некоторые застройщики пытаются найти ответ согласно СНиП 2 01. Другие – изучают строительные нормы и правила под номером 52-101-2003, содержащие рекомендации по проектированию конструкций из железобетона, усиленного ненапряженной стальной арматурой.

В соответствии с требованиями действующих нормативных документов для усиления ненапряженных элементов применяется стальная арматура, в отличие от напряженных конструкций, где для армирования используются арматурные канаты классов К7 и выше. Остановимся на применяемых методах фиксации арматурных стержней.

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами

Возможны следующие варианты:

  • соединение внахлест вязаных стержней без применения сварки. Фиксация осуществляется с использованием дополнительных стальных прутков изогнутой формы, повторяющих конфигурацию арматурного соединения. Допускается согласно СНиП выполнение нахлеста прямых стержней с поперечным креплением элементов при помощи вязальной проволоки или специальных хомутов.

Нахлест арматуры при вязке зависит от диаметра прутков. Залитые бетоном конструкции из вязаных прутков широко применяются в области частного домостроения. Застройщика привлекает простота технологии, легкость соединения и приемлемая стоимость стройматериалов;

  • фиксация арматурных прутков с помощью бытового электросварочного оборудования и профессиональных агрегатов. Технология соединения арматуры с помощью сварочных установок имеет определенные ограничения. Ведь в зоне сваривания возникают значительные внутренние напряжения, отрицательно влияющие на прочностные характеристики арматурных каркасов.

Выполнить перехлест арматурных прутков с помощью электросварки можно, используя арматуру определенных марок, например, А400С. Технология сваривания стальной арматуры в основном используется в области промышленного строительства.

Строительные нормы и правила содержат указание о необходимости усиления бетонного массива не менее, чем двумя цельными арматурными контурами. Для реализации указанного требования производится соединение стальных стержней с перекрытием. СНиП допускает использование стержней различных диаметров. При этом максимальный размер поперечного сечения прутка не должен превышать 4 см. СНиП запрещает производить соединение стержней внахлест с помощью вязальной проволоки и сварки в местах действия значительной нагрузки, расположенной вдоль или поперек оси.

Армирование фундамента чертеж. Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.

После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основанию Источник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.

Какую арматуру лучше выбрать

Стальная арматура изготавливается соответственно ГОСТу 5781-82, с различными типами профиля. Для железобетонных монолитных плит перекрытия используют стержень класса А400. Пруты имеют визуальные отличительные особенности, а именно:

  • А 240 – изделие с гладкой поверхностью;
  • А 300 – имеет на поверхности периодический профиль с кольцевым узором;
  • А 400 – имеется серповидный узор на профиле в форме «елочки».

Важно! Использовать арматуру низких категорий не допустимо.

Методика изготовления армирующей сетки и каркаса

Существует два варианта соединения прутков между собой - связывание и сварка. При методике связывания применяют проволоку с диаметром 2-3 мм. Обмотка происходит вручную либо при помощи специального оборудования, которое помогает сделать обмотку вокруг стержней. Этот вариант трудоемкий, но обеспечит надежность соединений.

Готовые сваренные сетки монтировать быстрее и проще, чем при методике связывания. Единственный минус – это трудность, возникающая при подборе необходимого типоразмера.

Прутки арматуры для фундаментной плиты Источник bigbang.in.ua

При применении сварочного аппарата, рекомендуется в важных зонах – угол постройки и прочие участки, где массивные стены будут создавать нагрузку на конструкцию, арматуру следует в обязательном порядке соединять проволокой.

Метод сварки применяется в редких случаях, так как главный недостаток такого варианта – жесткое и неподвижное соединение. Это плохо сказывается на качестве монолитного фундамента. При сваривании металлические элементы расплавляются, после чего снижаются показатели прочности арматурных элементов.


Какой песок нужен для фундамента: выбор по характеристикам и происхождению

Работы по укладке арматуры

При укладке армирующей конструкции в опалубку следует рассчитывать все так, чтобы все стержни после заливки были покрыты защитным бетонным слоем в 2-3 см. Для соблюдения необходимого расстояния используют специальные пластиковые фиксирующие элементы, металлические «лягушки или «стульчики».

В случае, когда длина прута короче, чем вся ширина фундамента, делают нахлест не меньше 40 диаметров рабочих стержней. Например, для прута 1,2 см, рекомендованный нахлест 48 см.

Армирование монолитного фундамента в предварительно подготовленном приямке сократит продолжительность работ и поможет без сложностей произвести укладку непосредственно на месте.

Ручная вязка арматуры Источник dostroyka.com

Минусом такого монтажа является риски повреждения уложенной уплотненной подушки и гидроизоляционного материала. Укладку каркаса лучше проводить в таком порядке:

  1. Собранный нижний пояс укладывают на подпорки.
  2. Устанавливают поперечные прутки.
  3. Собирают верхнюю часть конструкции, методом связывания проволокой соединяют стойки и верхний пояс.

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.
