Какую арматуру используют для ленточного фундамента. Виды арматуры для ленточного фундамента
Какую арматуру используют для ленточного фундамента. Виды арматуры для ленточного фундамента
На рынке представлены разные виды арматуры, подходящей для ленточного фундамента. из которой можно создавать армокаркас любой сложности и прочности. Важно знать какого диаметра арматуру использовать для ленточного фундамента, так как от этого показателя зависит прочность основания.
На рынке востребованы изделия из следующих материалов:
- Металл. Прокатная продукция, для производства которой используется углеродистая и низколегированная сталь. Стержни с круглым сечением бывают гладкими, а также с наличием ребристого рисунка («елочка»). Диаметр арматуры для ленточного фундамента варьируется от 5 до 32 миллиметров.
- Стеклопластик/композит. В производстве применяются прочные волокна, благодаря чему создаются прутки с диаметром 4-20 мм. Среди главных преимуществ таких материалов в сравнении с металлическими прутками – высокая стойкость к коррозии, полное отсутствие электропроводности. Арматура, подходящая под ленточный фундамент, также должна отвечать критерию водостойкости, чему также способствует как стеклопластик, так и композитные материалы. Подобные изделия применяются при возведении зданий с отсутствием радиопомех. Такие каркасы используются не так давно, но при этом – это достойная замена аналогам из металла.
Подбор стальных или композитных стержней осуществляется в зависимости от типа фундамента. Для ленточных оснований применяется один тип арматуры, для свайных или плитных фундаментов – другой. Поэтому, перед тем как начать строительство, нужно определить какая арматура лучше для ленточного фундамента.
Армирование фундамента стеклопластиковой арматурой: как рассчитать и особенности связывания
Прежде чем покупать арматуру для усиления фундамента, необходимо рассчитать требуемое количество. Для каждого вида основания количество определяется индивидуально. Правила подсчета регламентируются нормативными документами. Для ленточного фундамента, согласно СНиП 52-01-2003, относительное содержание продольных стержней должно быть свыше 0,1% от общей площади сечения железобетонного объекта. То есть учитывается соотношение общей площади сечений прутков и площади ленты.
Раскладка арматуры в ленточном фундаменте. Расчет ленточного и столбчатого фундамента
Армирование ленточного фундамента, расчет арматуры, укладка и вязка проводятся, в принципе, точно также. Просто необходимо учитывать, что арматурные решетки в этой конструкции устанавливаются не горизонтально, а вертикально. При этом длина продольных стержней зависит от длины ленты, а поперечных от глубины заложения фундамента.
Ширина ленты определяет количество решеток и длину стержней, связывающих между собой сеток. К примеру, если ширина фундаментной ленты – 40 см, то между решетками оставляется расстояние 25 — 30 см, это и есть длина связующих прутков.
Что касается количества, то опять — таки все будет зависеть от размеров ячеек армированного пояса фундамента. К примеру, если глубина заложения равна 1 м, а каркас укладывается внутри бетонной массы, то расстояние от верхних поверхностей устанавливается по 10 см с каждой стороны. Поэтому длина поперечных стержней будет 80 см. А количество продольных направляющих будет равна 100/20=5 рядов.
Правила армирования столбчатых конструкций сильно отличается от двух предыдущих вариантов. Во — первых, это вертикально установленные стержни, обвязанные катанкой диаметром 6 мм или арматурой небольшого размера. Все зависит от размеров самих опорных столбов. Во-вторых, сечение каркаса – это или квадрат, или круг, или треугольник.
Длина основных стержней зависит от глубины заложения фундамента. При этом нет необходимости учитывать расстояние от дна скважины до арматуры, потому что готовая армирующая конструкция устанавливается прямо на подготовленную подушку. Но учитывать придется выступ прутков в размере 10 — 70 см, которые будут торчать из столбов. Они будут соединяться с армирующей сеткой ростверка.

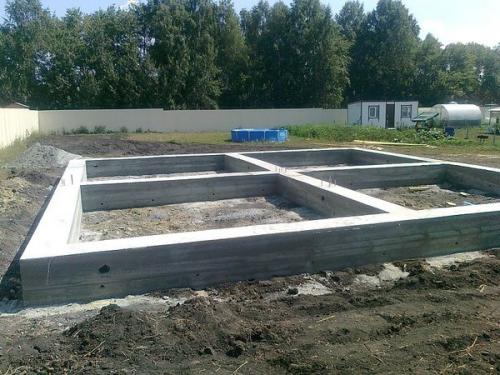

Сколько нужно арматуры на фундамент 8х8.
занимает основное место среди всех опорных конструкций для зданий и сооружений.
Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.
Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.
Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работаи металлической арматуры.
Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.
Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий .
Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.
При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается .
Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.
Существует горизонтальная (рабочая) и вертикальная арматура . Основные нагрузки принимают горизонтальные стержни.
Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.
Вертикальные стержни выполняют две функции :
- Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
- Частичная компенсация скручивающих усилий.
Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко .
В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.
Они довольно толстые, так как — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой) .
Онлайн калькулятор
Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис —ленточного фундамента.
Инструкция по работе с калькулятором
В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.
Например, нанеобходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».
Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.
В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — , количества бетона и т.д.
Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.
Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .
ВАЖНО!
Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.
Порядок расчета
Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно .
Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.
Учитывая, что погружения рабочей арматуры не должна превышать 2-5 см, получаем :
- Для лент толщиной менее 50 см — 2 рабочих стержня.
- Для лент шире 50 см — 3 стержня.
В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.
Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

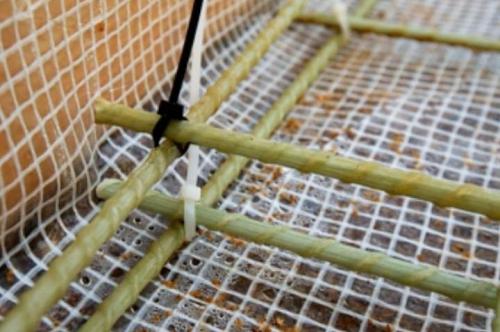

Арматура для фундамента из стекловолокна. Технические характеристики
Арматура из стеклопластика представляет собой смесь из прочного стекловолокна и термоутойчивой смолы, вытянутых в жгуты.
В 2012 году был утвержден ГОСТ, четко регламентирующий требования к продукту:
- 800 МПа.(МПа- максимальный предел прочности при растягивании арматуры- показатель силы площади его поперечного сечения при растяжении материала);
- 300 МПа- максимально возможный показатель прочности сжатия;
- >150 МПа-максимальная прочность;
Диаметр- от 4 мм до 32 мм ;
Плюсы и минусы стеклопластиковой арматуры
Стеклопластиковая арматура за короткий период времени успела себя зарекомендовать, как достойный связующий материал, который не уступает металлической альтернативе, а даже имеет ряд преимуществ по сравнению с ней.
- Стеклопластиковой арматуре не страшна коррозия.
- Легкая. Металлическая арматура примерно в 10 раз тяжелее стеклопластиковой .
- Малая теплопроводность- защита стен и фундамента от перемерзания, что особо актуально в северных широтах нашей страны.
- Цена, является достоинством данного вида арматур.
- Не теряет свою прочность при растяжении. Данный показатель выше в 3 раза нежели чем у металлической.
- Не электризуется ( непроводимость тока).
- Монолитна.Металлическая арматура по сверл длинные имеет разрезы, в последствии швы, которые сказываются на прочности не лучшим образом.
- Удобство в транспортировке.Достаточно легкая,, продается в формате «скруток»,не доставит хлопот даже если будете перевозить на легковом автомобиле среднего размера.
- Отсутствие трещин фундамента и стен из-за того арматура из стеклопластика и бетон имеют одинаковый коэффициент расширения при воздействии тепла.
- Возможность приобретения нужного количества.Металическая арматура продается одинаковой длинны -12 метров, велика вероятность купить лишнего, стеклопластиковая арматура продается на метраж.
