Поочередность армирования фундаментной плиты. Особенности

Поочередность армирования фундаментной плиты. Особенности

Монолитные плиты представляют собой сооружения из качественного бетона. Материал отличается высокой прочностью. Недостатком фундаментной плиты является ее низкая пластичность. Бетонные конструкции очень быстро трескаются при высоких нагрузках, что может приводить к образованию трещин и проседанию фундамента.

Решением данной проблемы является армирование плиты с помощью различных видов стальной проволоки. Технически этот процесс предполагает формирование металлического каркаса внутри самого фундамента.

Производятся все подобные операции на основе специальных СНиП, где описана основная технология армирования.

Наличие стальных каркасов позволяет увеличить пластичность плиты, так как высокие нагрузки уже воспринимаются также и металлом. Армирование позволяет решить несколько важных проблем:

1. Увеличивается прочность материала, который уже может воспринимать высокие механические нагрузки.
2. Снижается риск возникновения усадки сооружения, а также минимизируется вероятность возникновения трещин, возникающих на относительно нестабильных грунтах.

Следует отметить, что все технические характеристики подобных процессов регламентируются специальными стандартами. В этих документах указаны параметры монолитных сооружений и приведены основные правила их монтажа. Армирующим элементом для таких плит является металлическая сетка, которую формируют вручную. В зависимости от толщины монолита, арматура может располагаться в один или два ряда с определенным расстоянием между слоями.

Важно правильно рассчитать все эти технические характеристики, чтобы получить надежный каркас.

Армирование торца фундаментной плиты. Выбор арматуры

Основными показателями качества являются:

• Прочность.
• Характеристики сцепления с бетоном.
• Свариваемость.
• Хладостойкость.
• Пластичность.

При усилении плитного фундамента строительные правила рекомендуют использовать в качестве рабочих стальные прутья периодического профиля класса прочности А400, А500 и А600. Они представляют собой цилиндрические стержни с двумя продольными рёбрами и поперечными выступами постоянной или переменной высоты. Такие профили называются, соответственно, кольцевой и серповидный, и обеспечивают хорошее сцепление. Например, если для периодической арматуры напряжение соединения составляет 6-10 МПа, то для гладкой – всего 2,5-3,0 МПа. Поэтому варианты без рифления применяют только для поперечного и косвенного упрочнения. Они имеют относительно низкий класс (А240, больше информации о такой арматуре здесь ) и меньшую цену.

Периодическая арматура выпускается диаметрами от 6 до 50 мм длиной 6 и 12 м, изготавливается из сталей марки 35ГС и 25Г2С. В малоэтажном строительстве для фундаментных плит обычно используют прутки от 6 до 16 мм. Стержни с большими поперечными сечениями применять нет необходимости, так как они не будут загружены растягивающими нагрузками и не обеспечивают эффективную совместную работу с бетоном.

Класс прочности обозначает нормативное значение сопротивления растяжению в мегапаскалях. Например, А400 расшифровывается так: горячекатаная или термомеханически усиленная, рассчитанная на нагрузку в 400 МПа. Свариваемая дополнительно маркируется литерой «С»: А400С, А500С.

Схема каркаса

Армирование плитного фундамента выполняют слоями с помощью сеток из сварных или вязаных прутов. Придерживаются рекомендаций:

1. Если толщина основы менее 150 мм, то укладку выполняют в один слой. При большей – в виде каркаса из двух параллельных поясов.
2. Рабочие прутки располагаются взаимно перпендикулярно в слое, который параллелен подошве. Сетки имеют одинаковые ячейки шириной от 20 до 40 см в зависимости от нагрузки. Максимальное расстояние между стержнями не должно быть более полуторократной толщины основания. Верхние и нижние слои соединяют вертикальными изделиями диаметром 6-8 мм с тем же шагом, что и у рабочих или в два раза большим (в зависимости от нагрузки).
3. При выборе толщины защитного слоя учитывают, выполнялась или нет бетонная подготовка для будущего монолитного фундамента (если она отсутствует, то размер принимают равным 70 мм, а при наличии – 40 мм). На это расстояние стержни должны быть утоплены в тело на всех гранях во избежание их ускоренной коррозии.
4. Если сторона основания монолитной железобетонной плиты меньше 3 м, используют диаметр не менее 10 мм, при длине свыше 3 м берут пруток 12 мм и более.
5. При армировании фундамента торцы укрепляют П-образными элементами, изготовленными загибом прутьев, и связывающих (на длине двух толщин основания) верхний и нижний слои каркаса. Делается это с целью анкеровки изделий на краях и возможности восприятия крутящих моментов.
6. Шаг уменьшают в два раза (до 10 см) при опасности продавливания (например, местными нагрузками типа вертикальных колонн).
7. Если в конструктивной схеме сооружения предусмотрено выполнение монолитной стены, то выводят вертикальные выпуски стержней, которые остаются после заливки. При монтаже их вводят в массив основания на глубину двух толщин, крепят к каркасу и загибают. Такое решение обеспечивает совместную работу стены и плиты.

Армирование плиты в один слой. Как правильно рассчитать количество арматуры

Количество используемых прутков напрямую зависит от размеров плиты, прежде всего от ее толщины (если она больше 25 см, потребуется двухслойное армирование). Используем для примера дом, основание которого имеет размеры 8×4 метра. Минимальный шаг сетки, согласно СНиП, должен составлять 20 сантиметров. Соответственно количество прутьев в длину будет равно:

Умножим полученное количество на 5%, чтобы обеспечить запас. Погонный метраж арматуры составит:

Как уже упоминалось нами ранее, диаметр прутка должен подбираться в соответствии с нагрузками на плиту. Минимальная степень армирования для бетонов М-200 и М-300 соответственно составляет 0,1 и 0,15%, что также следует внести в расчет по расходу материала. Зная эти параметры можно произвести точный расчет расхода материала для фундаментной плиты с армированием.

К примеру, возьмем плиту размером 6×6 м и толщиной 20 см и рассчитаем параметры арматурного пояса, находящегося непосредственно в зоне сопряжения площадью 1,2 м2. Оптимальная величина площади арматуры составляет 0,3% от площади плиты, соответственно:

Для одного слоя армирующего пояса, в котором элементы расположены с шагом 10 см, площадь примененной арматуры должна быть не ниже:

Под армирование фундаментной плиты подходит несколько видов арматурных прутьев. Все доступные варианты с указанием длины и площади сечения доступны для ознакомления в ГОСТ5781-82. Из результатов нашего примера следует, что наиболее подходящим является стержень диаметром 14 мм (в общей сложности будет использовано 12 стержней на каждую зону сопряжения). При стороне плиты 600 см оптимальный шаг сетки каркаса составит 30 см (для горизонтального направления), такой же шаг будет использован для вертикального направления, но будут применены 8-миллиметровые прутки.

Чтобы представить расчеты в более наглядном виде необходимо создать чертеж металлического каркаса. Он поможет при подсчете общего количества прутков, которые будут задействованы в процессе монтажа. Для нашего примера совокупный расход арматуры составит 515,2 погонных метра 12-миллиметровых арматурных прутков и 56 метров 8-миллиметровых прутков.

Армирование монолитной плиты фундамента чертеж. Схема армирования

Когда выполняется армирование плитного фундамента, схема расположения арматуры должна составляться строго по технологии. Кроме того, схемы армирования монолитной плиты перекрытия фундамента, при необходимости, предполагают неравномерный порядок размещения прутков. Участки, где планируется возведение несущих перегородок и колонн дополнительно усиливаются. Такие места называют зонами продавливания. Арматуру укладывают в один слой при толщине железобетонной плиты 15 см и меньше. Если план монолитного фундамента предполагает величину слоя больше 15 см, рекомендуется производить армирование каркасами. Для плитно-свайного фундамента расчеты нужно производить отдельно — в зависимости от расположения и материала свай. В любом случае, чтобы правильно выполнить армирование фундаментной плиты, чертеж надо составлять на основании тщательных предварительных расчетов.

Схема расположения усилений фундамента Источник pingru.ru

Основные параметры плиты

Рассмотрим на примере основные узлы конструкции. На схеме изображена сетка с постоянными размерами ячеек. Расстояние между прутками должно быть одинаковым. С расчетом нагрузок, шаги прутьев делают через каждые 20-40 см. Для построек из кирпича подходит 20 см, а для легких каркасных домов допускается делать укладку арматуры реже. В любом случае, по строительным правилам из пункта про «бетонные и железобетонные конструкции» указано, что расстояние между прутьями не должно превышать толщину основания в 1,5 раза.

Распространенный метод укладки – в два ряда. Их совместное действие будет обеспечено монтажом вертикальных стержней. Отступы между такими прутами должны равняться шагам основной стальной конструкции также допускается в два раза большее расстояние. По правилам плиту перекрытия на торцах следует армировать П-образными хомутами, длина которых должна равняться двум толщинам основания и более. Обвязка стержней должна охватить верхние и нижние ряды. Такая методика обеспечивает надежное восприятие крутящих моментов у края фундаментной основы и позволит произвести анкеровку концов продольных прутков.

Армирование плиты фундамента по краям и укладка в два ряда Источник ufa.masterdel.ru

Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.

После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основанию Источник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/raskladka-armatury-v-monolitnoy-plite-osnovy-armirovaniya

Армирование фундаментной плиты пособие. Композитная полимерная арматура (АКП)

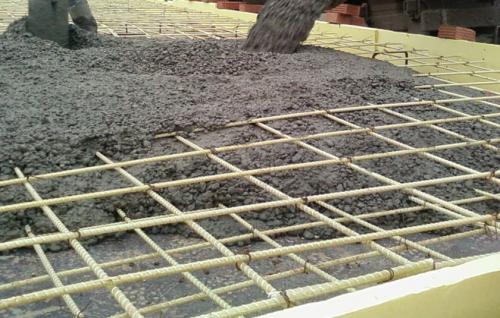

Композитная полимерная арматура для конструктивного армирования фундаментной плиты делится на:

• стеклокомпозитную (АСК);
• базальтокомпозитную (АБК);
• углекомпозитную (АУК);
• арамидокомпозитную (ААК);
• комбинированную (АКК).

При выборе подходящего вида композитной полимерной арматуры необходимо ориентироваться на условия эксплуатации строения, предполагаемых нагрузок, экономических возможностей. Подробнее с этим видом материала для армирования фундаментной плиты можно ознакомиться в Изменениях № 1 к СНиП 52-01-2003 «Бетонные и железобетонные конструкции».

В основе композитной полимерной арматуры лежит пластик. К достоинствам этого вида армирующего материала можно отнести отсутствие токопроводимости, низкий вес, абсолютную неподверженность коррозии. К недостаткам – высокую стоимость в сравнении со стальными прутьями.

Для армирования фундаментных плит используют продольную арматуру с диаметрами 0.1, 0.12, 0.14 и 0.16 см, поперечную – с диаметрами 0.6 и 0.8 см. Фундаменты зданий укрепляют в основном при помощи арматур класса А400 – А500С. Для арматуры класса А400 характерен предел текучести в 390 Н/мм², для класса А500С – более 500 Н/мм². Кроме того, прутья, относящиеся к классу А400 невозможно соединять путем сваривания, поскольку такой метод обработки ухудшает характеристики стали.

Для укрепления фундаментных плит оптимально подходит арматура класса А500С. Выбор серповидного профиля обусловлен повышенной выносливостью прутьев к периодическим нагрузкам. Это преимущество выигрывает, хотя сцепка с бетоном у них ниже, чем у стержней с кольцевым профилем.

Прежде чем приступить к выбору арматуры, следует определиться, какой тип фундамента будет использоваться при строительстве, рассчитать предполагаемые нагрузки на основание строения.

Как армировать плиту 15 см. Онлайн калькулятор плитного фундамента

Как работать с калькулятором

Калькулятор позволяет приблизительно рассчитать количество строительных материалов для плитного фундамента — арматуры, бетона, досок для опалубки, гидроизоляции, песка и щебня для подушки, чтобы сверится со строительной сметой или быстро подсчитать сколько заказывать материалов, если строите без проекта. Не питайте иллюзий, что с помощью онлайн калькулятора можно рассчитать фундамент по нагрузкам, для этого как минимум надо сделать геологические изыскания и иметь проект дома на руках. Для подобных расчетов обращайтесь к проектировщикам.

Армирование

В параметрах :

Материал дома — выбор материала не влияет на расчет, а лишь выводит в расчетной таблице рекомендуемый шаг ячейки армирования плиты. В любом случае шаг ячейки должен вычислять проектировщик дома, данное значение приведено для справки.

Диаметр рабочей арматуры — диаметр основной рабочей арматуры (сетки) фундамента из вашего проекта.

Шаг ячейки рабочей арматуры — расстояние между рядами рабочей арматуры.

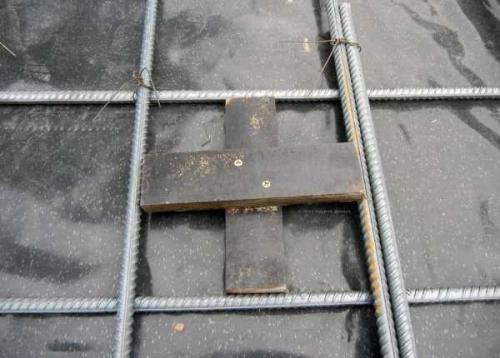

Шаг сетки

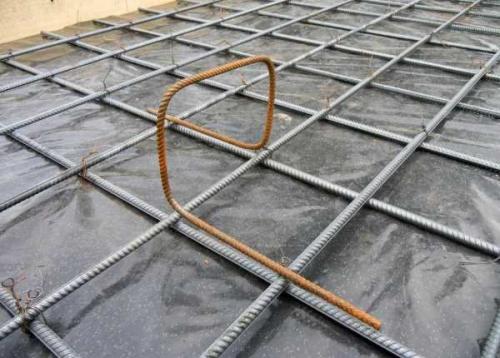

Диаметр поперечной арматуры — диаметр арматуры которая служит для разделения нижнего и верхнего слоев арматуры (паук).

Паук из арматуры

В расчете:

Рекомендуемый диаметр рабочей арматуры — зависит от большего значения длины и ширины плиты. От 0 до 3 метров, рекомендуемый диаметр = 10 мм, от 3 до 10 метров диаметр = 12 мм, от 10 до 20 метров диаметр = 14 мм. Данное значение приведено исключительно для справки.

Рекомендуемый диаметр поперечной арматуры — если высота плиты меньше 30 см, то диаметр = 8 мм, если высота плиты больше 30 см, то диаметр = 10 мм. Значение приведено исключительно для справки.

Рекомендуемый размер ячейки рабочей арматуры — зависит от выбранного материала дома. Значение приведено исключительно для справки.

Количество слоев рабочей арматуры — если высота плиты меньше или равна 15 см, то количество слоев (сеток) =1, если высота плиты больше 15 см, количество слоев рабочей арматуры = 2.

Минимальный нахлест рабочей арматуры при соединении в одном ряду = 40 умножить на диаметр рабочей арматуры.

Длина рабочей арматуры  рассчитывается с учетом усиления под стенами — добавляется по одному ряду арматуры по краям фундамента (шаг ячейки в два раза меньше заданного), усиление под внутренние стены нужно учитывать самостоятельно.

Количество подставок — рассчитывается с плотностью 2 штука на м².

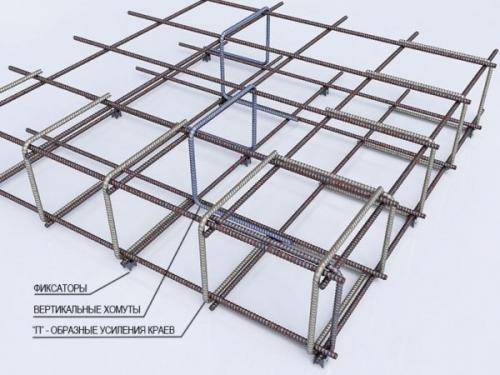

Под арматурой для усиления торцов понимаются П-образные хомуты для для усиления торцов (см. рисунок ниже):

Опалубка

Тут задается только высота (ширина) досок для самой опалубки и для вертикальных подпорок с шагом в 0,5 метра. Длина всех досок принимается равной 6 м. Толщина досок опалубки  принимается равной 40 мм, толщина досок для подпорок принимается 50 мм. Длина распорок не рассчитывается, т.к. не все их используют.

Подушка

Выпуск подушки за фундамент — подушка всегда делается чуть шире самой плиты, обычно на 20-30 см, иногда подушка делается сразу под отмостку — примерно на 1 метр шире плиты.

Стоимость материалов

В стоимости не рассчитывается бетон для подбетонки, геотекстиль и гидроизоляция, так как эти элементы не являются строго обязательными в конструкции плитного фундамента, и не все их делают.

Если вы заметите ошибку в работе калькулятора, пишите об этом в комментариях, постараемся исправить в кратчайшие сроки. Если что-то не понятно как считается также обращайтесь.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/raskladka-armatury-v-monolitnoy-plite-osnovy-armirovaniya

Армирование плиты чертеж. Армирование монолитного перекрыти. 2019 20:34

В строительстве, в гражданском или частном строительстве, часто используется армированное монолитное перекрытие. С его помощью обустраиваются ступени, формируется крыльцо, делаются армированные монолитные плиты перекрытия между этажами, а также монолитные плиты покрытия при устройстве эксплуатируемых плоских крыш. Армирование позволяет использовать сразу несколько материалов, делая общую конструкцию максимально прочной и износостойкой.

При армировании монолитных конструкций с помощью опалубки перекрытий, а в частности железобетонного перекрытия сочетаются бетон и металл, они взаимодополняют друг друга. Бетон защищает арматуру, обеспечивая прочную ровную поверхность, которая обладает рядом характеристик – звукоизоляция, теплоизоляция, прочность. Арматура принимает на себя конструктивную нагрузку, защищая бетон от разрушения. В зависимости от того, в каком направлении укладываются стержни, достигаются заданные параметры прочности и устойчивости к нагрузкам.

Обязательно каждое монолитное перекрытие имеет опорную арматуру, которая защищает бетон в пристенной зоне, и венец, который проходит через все несущие конструкции и соединяется с концами арматуры предыдущей монолитной конструкции (стены, колонны, пилоны, балки), для большей прочности и устойчивости всего сооружения.

Армированную сварную сетку из арматуры периодичного профиля диаметром от ф6 мм до ф25 мм, изготовленную в заводских условиях, можно купить в готовом виде. Применение готовых арматурных каркасных сеток в монолитном строительстве, значительно ускоряет процесс армирования монолитного перекрытия. Но при покрытии большого участка придется соединять несколько арматурных плит, что создает дополнительные стыки. Последние значительно уменьшают прочность конструкции, а также создает дополнительные расходы на длину арматуры. Поэтому гораздо лучше провести армирование монолитного перекрытия из отдельных перекрестных стержней арматуры, что позволит получить прочную, монолитную конструкцию перекрытия.

Армированные перекрытия имеют еще один весомый плюс – они более устойчивы к воздействию огня – в течение часа сооружение сможет удерживать распространение пламени. Для сравнения – от деревянного каркаса уже через 30 минут ничего не останется.

В строительстве, в гражданском или частном строительстве, часто используется армированное монолитное перекрытие. С его помощью обустраиваются ступени, формируется крыльцо, делаются армированные монолитные плиты перекрытия между этажами, а также монолитные плиты покрытия при устройстве эксплуатируемых плоских крыш.

Принцип армирования

Армирование монолитных конструкций с помощью опалубки перекрытий, а в частности железобетонного перекрытия, сочетает бетон и металл. Они взаимодополняют друг друга. Бетон защищает арматуру, обеспечивая прочную ровную поверхность, которая обладает рядом характеристик – звукоизоляция, теплоизоляция, прочность. Арматура принимает на себя конструктивную нагрузку, защищая бетон от разрушения.

Опорная арматура

Обязательно каждое монолитное перекрытие имеет опорную арматуру, которая защищает бетон в пристенной зоне, и венец, который проходит через все несущие конструкции и соединяется с концами арматуры предыдущей монолитной конструкции (стены, колонны, пилоны, балки), для большей прочности и устойчивости всего сооружения.

Армированная сварная сетка

Армированную сварную сетку из арматуры периодичного профиля диаметром от ф6 мм до ф25 мм, изготовленную в заводских условиях, можно купить в готовом виде. Применение готовых арматурных каркасных сеток в монолитном строительстве, значительно ускоряет процесс армирования монолитного перекрытия. Но при покрытии большого участка придется соединять несколько арматурных плит, что создает дополнительные стыки. Последние значительно уменьшают прочность конструкции, а также создают дополнительные расходы на длину арматуры.

Альтернатива

Поэтому гораздо лучше провести армирование монолитного перекрытия из отдельных перекрестных стержней арматуры, что позволит получить прочную, монолитную конструкцию перекрытия.
