Расчет параметров перекрытия должен делаться на основании требований СНиП. Расчетным размерам на прочность добавляется 30%, точнее цифры умножаются на коэффициент запаса прочности 1,3. При расчете учитываются только несущие стены и колонны, стоящие на фундаменте. Перегородки не могут служить опорой.

Толщина перекрытия

Примерный расчет толщины перекрытия относительно величины расстояния между стенами составляет соотношение 1:30 (соответственно толщина плиты и длина пролета). Классический пример из справочной литературы – ширина помещения 6 метров, то есть 6000 мм. Тогда перекрытие должно иметь толщину 200 мм.

Если расстояние между стенами 4 метра, по расчетам можно монтировать плиту 120 мм. На практике такое армирование монолитной плиты перекрытия подойдет только для нежилого чердака, на котором не будет громоздкой мебели. Остальные полы (потолки) желательно делать 150 мм с двумя рядами армированной сетки. Сэкономить можно на втором ряде, установив прут на 8 мм с шагом в 2 раза больше.

При величине пролета более 6 м прогибы и другие нагрузки значительно увеличиваются. Все размеры перекрытия и чертежи должны делать специалисты. Примерные расчеты не могут учесть всех нюансов.

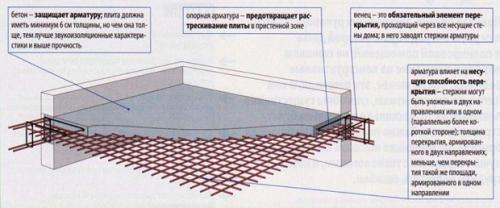

Армирующая сетка

По рекомендации СНиП в жилых зданиях перекрытие должно иметь 2 ряда армирующей сетки. В зависимости от расчетной толщины верхний ряд может иметь меньшее поперечное сечение арматуры и больший размер ячеек сетки. Рекомендуемые специалистами размеры для пролетов 6 м и 4 м со стандартной нагрузкой жилого дома показаны в таблице.

Размер пролета, толщина плиты, уровень сетки	Нижний пруток, диаметр в мм	Верхний пруток, диаметр в мм	Размер ячейки
4 м, 15см, верхний	8	8	300х300

Расчет ведется по максимальному расстоянию между стенами. Над помещениями одного этажа укладывается одинаковая толщина перекрытия, расчет делается по комнате с максимальными размерами. Расчетные значения округляются в большую сторону.

Стыки прутков

Сетка делается из катанки – горячекатаного проката круглого сечения низкоуглеродистой стали 3А. Это означает, что металл имеет высокую пластичность, хорошо будет удерживать бетонное перекрытие при больших стационарных нагрузках и вибрациях от землетрясений, работы тяжелой техники, слабого грунта.

Длины прута может быть недостаточно для создания сплошного перекрытия. Для этого делается стыковка методом наложения. Прокат укладывается рядом на расстоянии 10 диаметров и увязывается проволокой. Для прута толщиной 8 мм двойное соединение составляет 80 мм (8 см). Аналогично для проката Ф12 – стык 48 см. Стыковка прутков смещается, не должна быть на одной линии.

Для соединения можно использовать сварку, проложив шов вдоль. При этом теряется гибкость конструкции.

Монтаж сетки

Прутья сетки увязываются между собой проволокой 1,5–2 мм. Каждое пересечение прочно скручивается. Между сетками расстояние примерно 8 см. Оно обеспечивается нарезанным в размер прутом 8 мм. Увязка должна быть в местах пересечения на нижней сетке.

Под нижней арматурой необходимо оставить зазор для заливки слоя бетона от 2 см. Для этого на опалубку устанавливают пластиковые конические фиксаторы с интервалом в 1 м.

Калькулятор расчета арматуры. Калькулятор арматуры

Калькулятор арматуры 1

Калькулятор арматуры 2

Расчет арматуры

Калькулятор арматуры 1
Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.
Калькулятор арматуры 2
Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.
Расчет основан на весе одного кубического метра стали в 7850 килограмм.

расчет арматуры для строительства дома

при строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. сделать это вам поможет наша программа. с помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.

расчет арматуры для разного типа фундаментов

для расчета арматуры нужно также знать и тип фундамента дома. здесь существует два распространенных варианта. это плитный и ленточный фундаменты.

арматура для плитного фундамента

плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. в таком случае фундамент требует армирования. производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.
Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.
Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же. Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.
Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.

арматура для ленточного фундамента

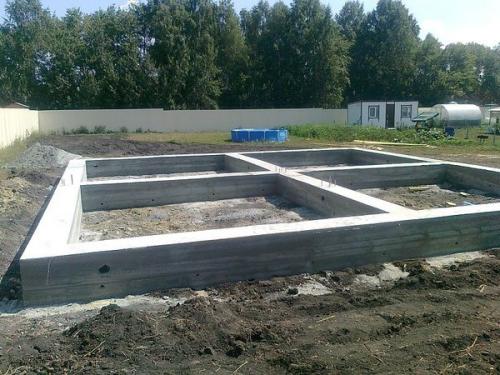

ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.
Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.

Плита перекрытия 150 мм. Конструктив и параметры плит

Плитой перекрытия называется плоский (как минимум одна поверхность) элемент, укладываемый горизонтально для разделения этажей, и несущий определённые нагрузки. Номинальные размеры плит соответствуют пролёту между координационными осями здания, но фактически параметры отличаются. Разницу составляют технологические зазоры, необходимые для производства монтажа.

Смотрим, какие виды плит применяются в жилищном строительстве:

Сплошные

Такое изделие представляет собой плоскую плиту с постоянным сечением. Его нижняя поверхность уже готова под покраску, а на верхней очень удобно обустраивать пол. Толщина плиты перекрытия в этом случае имеет всего 2 варианта: 120 мм (марка 1П) и 160 мм (марка 2П). Могут опираться не только по двум сторонам, но и по всему контуру.

Однослойная сплошная плита Источник stroyscan.ru

Многопустотные

Пустотные плиты придуманы для того, чтобы уменьшить вес конструкций и при этом снизить их звукопроницаемость. Если в старом стандарте был предусмотрен только один вариант толщины (220 мм) и два варианта диаметра отверстий (159 и 140 мм), то в новом документе список типоразмеров сильно расширился.

Калькулятор монолитной плиты перекрытия опертой по контуру. Преимущества устройства монолитного перекрытия

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

• по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
• они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
• с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
• цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

• К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Расчет арматуры по площади.

занимает основное место среди всех опорных конструкций для зданий и сооружений.

Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.

Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.

Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работаи металлической арматуры.

Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий .

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается .

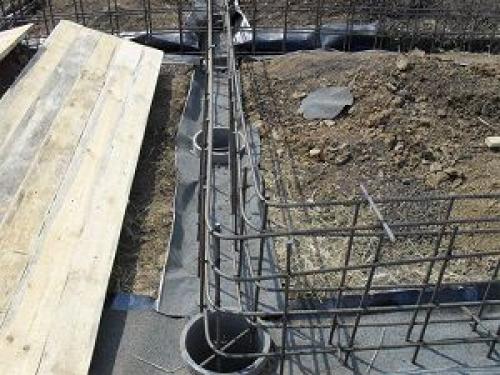

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура . Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции :

• Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
• Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко .

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой) .

Онлайн калькулятор

Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис —ленточного фундамента.

Инструкция по работе с калькулятором

В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.

Например, нанеобходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.

В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — , количества бетона и т.д.

Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .

ВАЖНО!

Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.

Порядок расчета

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно .

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что погружения рабочей арматуры не должна превышать 2-5 см, получаем :

• Для лент толщиной менее 50 см — 2 рабочих стержня.
• Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

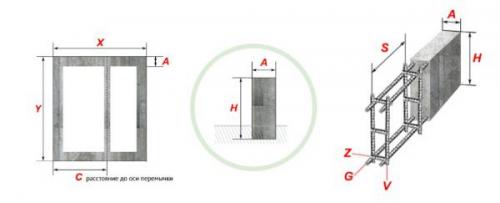

Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

Шаг арматуры в плите перекрытия. Марка ПК

Итак, первая плита, изготавливаемая по опалубочной технологии без предварительно напрягаемой арматуры: плита серии 1.141-1.60, марка плиты ПК.

Максимальная длина - 4,2 м., что как раз и обусловлено отсутствием предварительного напряжения арматуры. Серийный выпуск 60 — плиты с круглыми пустотами, рабочие длины которых составляют: 4180, 3580, 2980, 2680 и 2380 мм., с шириной 1790, 1490, 1190 и 990 мм. Армирование произведено стальными стержнями класса А-III и Вр-I.

Технологический процесс опалубочного производства таких плит следующий:

1. Форма смазывается эмульсолом (предотвращение налипания бетона). 2. Устанавливаются арматурные сетки и каркасы согласно спецификаций по ГОСТ. 3. В формы помещаются пуансоны (формирователи пустоты) и накрываются дополнительно арматурными сетками. 4. Будущая плита бетонируется и вибрируется. 5. По истечении времени, отведенного на твердение - пуансоны вынимаются. 6. Производится затирка неровностей и бурение отверстий под петли. 7. Плита помещается в камеру пропаривания.

Рассмотрим вариант плиты шириной 1200 мм., - ПК 42.12-3Т

Первая рабочая арматурная сетка, работающая на растяжение состоит из 5-ти продольных стержней арматуры диаметром 8 мм., поперечные прутки - по 4 мм. Именно эта сетка (на рисунке - красный цвет) и воспринимает всю нагрузку на растяжение.

Верхняя сетка - идет как конструктивная (синий цвет), диаметр которой составляет всего 3 мм. (Класс прутков Вр-1).

Каркасы (зеленый цвет) располагаются в опорных зонах плиты и работают как поперечное усиление этих зон, между них встраиваются монтажные петли (выделены жёлтым).

Данную плиту резать поперек запрещено. При укорачивании плиты - с одного края удаляется каркас, в итоге получаем опорный узел без поперечного армирования, где существует очень высокая вероятность образования наклонных трещин.
