Строительство крупного объекта подразумевает доставку материалов большими партиями для армирования бетонных конструкций. Как определить соответствие товара, правильность выполнения заявки? Предприятия следуют требованиям ГОСТов по контролю качества. Маркировка арматуры производится после проведения испытаний образцов партии.

Описание характеристик продукции на упаковке или поверхности необходимы для исключения ошибок при выполнении работ, контроле применения, соответствия проектной документации.

Маркировка содержит информацию:

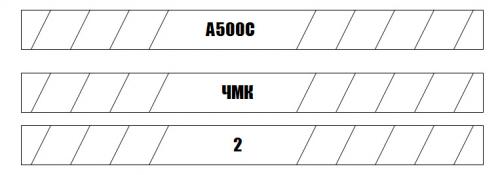

Виды обозначений, способ нанесения

Сокращение, шифрование информации:

1. Цифровое, буквенное.

2. Изменение геометрии, наклона:

Сокращенная таблица обозначения предприятий:

3. Допускается маркировать нанесением краски, лака определенного цвета. Выполняется по согласованию с заказчиком для обозначения класса проката. Особенности:

4. Сочетания предыдущих пунктов.

Как маркируют:

1. Нанесение на поверхность продукции:

Арматура а500с. АРМАТУРА КЛАСС А500С

А500С - расшифровка обозначения: А - горячекатаная термически упрочненная, 500 - предел текучести, С - применима сварка

Арматура А500С ГОСТ 52544-2006, ГОСТ 34028-2016 (введен в действие 01.01.2019г.) – универсальная свариваемая строительная арматура новейшего класса. В РФ в 1993 году был разработан НИИЧЕРМЕТ и выпущен новый стандарт СТО АСЧМ 7-93, который регламентирует требования к арматуре класса А500С, позднее был разработан и внедрен ГОСТ 52544-2006.Арматура стальная А500С благодаря своим свойствам - наиболее востребована при ведении строительных работ методом монолитного железобетона, а низкое содержание углерода наряду с термомеханической обработкой арматурной стали обеспечивает ее улучшенную свариваемость и пластичность, повышенную вязкость и долговечность.

Письмо Госстроя России

ПРОФИЛЬ АРМАТУРЫ КЛАССА А500С

Рис.1. Серповидный профиль ( ГОСТ 52544-2006, принят наряду и взамен СТО АСЧМ 7-93, новый ГОСТ 34028-2016 введен в действие с 01.01.2019)

Профиль отличается по внешнему виду от класса AIII (А400), прежде всего тем, что в профиле серповидные выступы не пересекаются с продольными ребрами. Серповидный профиль способствует формированию более высоких прочностных и пластических свойств стали при прокатке и не имеет концентраторов напряжений в местах пересечений поперечных ребер с продольными (они не пересекаются). Рисунок профиля у разных производителей, может иметь различные варианты исполнения, которые отличаются шагом, углом наклона серповидных выступов по отношению друг к другу.

Арматура не рифленая. Различия классов

При строительстве жилых и промышленных зданий используется арматура А-классов, поэтому дальше рассматривается только данная арматура. Существует 6 видов:

•     А240 (А1);
•     А300 (А2);
•     А400 (А3);
•     А600 (А4);
•     А800 (А5);
•     А1000 (А6).

В скобках указана устаревшая маркировка классов, которая применялась в советское время. Сейчас она еще изредка может встретиться.

Каждый класс имеет свое отличие.

• А240 арматура класс обладает гладкой поверхностью и невысоким сцеплением с бетоном. Изделия А240 арматура первого класса имеют диаметр 6 — 40 мм.
• Прутья А300 производятся с рифленой поверхностью диаметрам 10 — 80 мм. Она уже применяется для железобетонных конструкций, так как обладает высоким сцепляющим свойством.
• Арматура А400 – А1000 изготавливается с рифленой поверхностью. Диаметр прутьев 8-40 мм. Именно арматура А3 считается самой применяемой в гражданском строительстве.
• Стержни А3 сочетают прочность, высокую сопротивляемость напряжениям и рифленый профиль. Арматурная сталь А3 долговечная и прочная, поэтому она подходит для решения многих строительных задач.
• Арматура класса А4(А600) способна выдержать большие нагрузки, поэтому подходит для конструкций, требующих повышенной прочности: фундамент, высотные здания. Диаметр прутьев А 600 составляет 8-32 мм.
• Арматура А5 и А6 не применяется в гражданской стройке. Их рабочие характеристики и цена настолько высокие, что они не используются в рядовом строительстве: нет необходимости, для постройки жилых домов достаточно арматуры класса А1-А3. Используют их в промышленных стройках, когда возводят прочнейшие конструкции для грандиозных проектов, огромных цехов, фабрик, работающих с тяжелым оборудованием и т.п.

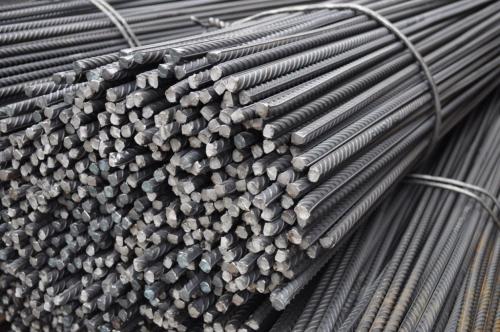

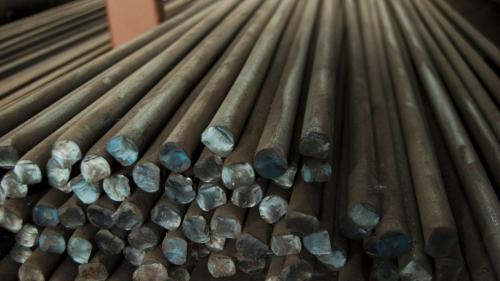

Почему поперечная арматура гладкая. Арматура рифленая и гладкая

В строительстве арматурой называют стальные пруты, которые используют для создания плоского или пространственного каркаса. Он воспринимает несущую нагрузку и упрочняет бетонные конструкции. Арматура активно используется при производстве ЖБИ, закладке бетонного фундамента, в монолитном строительстве.

Металлопрокат делится на несколько видов:

• По материалу изготовления: металлический (стальной) и композитный.
• По технологии производства: горячекатаный и холоднокатаный.
• По узору поверхности: рифленый и гладкий.

Разберем рифленую и гладкую арматуру подробнее.

Рифленая арматура

Отличие рифленой арматуры заключается в наличии на ее поверхности поперечных равноудаленных выпуклостей и вогнутостей (насечек), которые расположены в винтовом направлении. Это придает стержню дополнительную прочность и улучшает его сцепление с бетонным раствором. В результате, стальная рифленая арматура приобретает следующие свойства:

1. Минимальный риск выскальзывания из бетона: насечки «фиксируют» прутья внутри ЖБИ.

2. Достаточная гибкость: сталь хорошо воспринимает и перераспределяет нагрузки, вибрацию.

3. Устойчивость к коррозии: в стальной сплав вводят легирующие добавки (к примеру, марганец), которые повышают сопротивление металла к воздействию воды.

4. Простой монтаж: каркас из рифленой арматуры быстро собирается при помощи сварки или вязальной проволоки, сохраняет геометрию на протяжении долгого срока.

Маркировка и обозначения изделий

Прутья отличаются друг от друга стальным сплавом, диаметром, технологией изготовления и другими характеристиками. Эти параметры «зашифрованы» в маркировке изделий. Что означают разные обозначения?

1. Класс прочности: A-I, A-II и так далее до A-VI. Чем выше значение, тем прочнее профиль. Рифленая арматура выпускается в классах прочности от A-II (А 300), А-I бывает только гладкой.

2. Особые свойства. Обозначаются литерами К (коррозионное стальное изделие с дополнительной защитой), С (подходит для сварки), Т (упрочненный прокат).

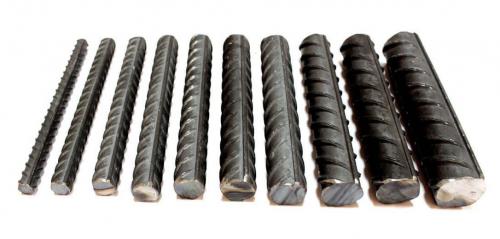

3. Диаметр. Следующее обозначение в маркировке — диаметр прутка.

Для маркировки металлопроката используются не только буквы и цифры, но и цветовые метки. Кончик прута окрашивается в красный (A600), зеленый (A800) или синий цвет (A1000). Реже встречаются другие обозначения, указывающие на технологию производства.

Сфера применения рифленой арматуры

Использование металлопроката зависит от марки стали, класса прочности и диаметра изделия. Чем больше диаметр, тем прочнее рифленый прут, и тем большую нагрузку он может воспринимать без деформации. Основное назначение изделий по классу прочности:

1. Класс А2: арматурное стягивание.

2. А3: закладка в стены многоквартирных зданий.

3. А4: перекрытия и фундамент в многоэтажном строительстве.

4. Класс А5 и выше: промышленное использование, возведение мостов.

Характеристики рифленого стального проката

Чем больше диаметр и прочнее материал, тем он больше весит. Для удобства приведем таблицу зависимости массы от диаметра:

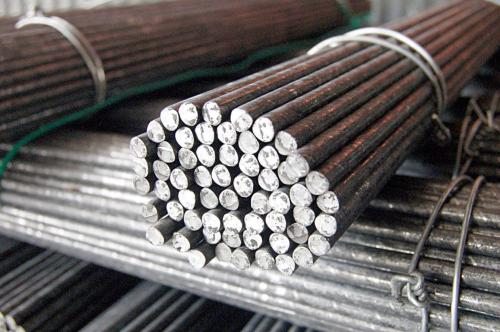

Гладкая арматура

Основное отличие гладкой арматуры — профиль без насечек. Это упрощает производство прутков, поэтому стальная гладкая арматура реализуется по выгодной цене и является одним из самых доступных видов металлопроката.

Из-за гладкой поверхности, арматуру часто путают с другими видами проката: кругом и катанкой. Чем она отличается от круга? Круг — это изделие, которое не используется в строительстве, а применяется для производства другой продукции (крепежа, иголок, трубного проката и так далее). Чем еще отличается круг?

1. Марка стали: круг отливается из углеродистых сплавов, арматура — из более качественных и жестких.

2. Диаметр: у круга он от 5 до 270мм.

3. Стоимость: цена стального круга выше, чем у других видов проката.

Круг обладает меньшей прочностью, устойчивостью к воздействию коррозии. Если вы выбираете материал для строительства, это должна быть гладкая арматура, а не круг или катанка.

Свойства гладкой арматуры

1. Высокая пластичность. Ей легко придать нужную форму даже без дополнительной термообработки. Поэтому гладкий прокат применяется не только в строительстве, но и в искусстве: например, для создания каркасов статуй.

2. Хорошая свариваемость. В отличие от рифленой, гладкую арматуру любого диаметра можно соединять сваркой. Шов получается прочным, ровным. Это упрощает монтаж.

3. Легкая обработка. Отсутствие насечек позволяет покрывать пруток защитными и декоративными составами. В результате можно увеличить сопротивляемость металла коррозии.

Класс прочности изделий AI, более высокий класс в обозначении указывает на рифленый профиль.

Сфера применения

Гладкая арматура применяется в малоэтажном строительстве, для армирования хозяйственных построек и сооружений. Основное назначение изделий:

1. Строительство заборов, тротуарных порогов.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/vybor-mezhdu-riflenoy-i-gladkoy-armaturoy-chem-otlichaetsya-riflenaya-armatura-ot-gladkoy

Почему арматура ребристая. Классы прочности

Арматура с рифлением обозначается буквами и цифрами в соответствии с уровнем прочности. Выделяют следующие классы:

• А2 — наименее прочный вариант проката, применяется для арматурного стягивания, отличается пластичностью;
• А3 — служит опорой для конструирования стен многоэтажных построек;
• А4 — для многоэтажных зданий из ЖБИ, не подвергается сварке, а только «перевязывается», чтобы избежать повреждений внутри бетона;
• А5, А6 — предельная прочность, используется для сооружения арок и мостовых конструкций, применяется при возведении дорожных пролетов и в промышленном строительстве.

К рифленой арматуре относятся и классы А500C (горячекатаная), В500C (холоднодеформированная, обладает высокой пластичностью и свариваемостью), Ат400, 500, 800, 600 и 1000 (стержни длиной 6-12 метров). Перечисленная продукция изготавливается из стали марок 18Г2С, 35ГС, 23Х2Г2Т, ст5пс, ст5сп и других.

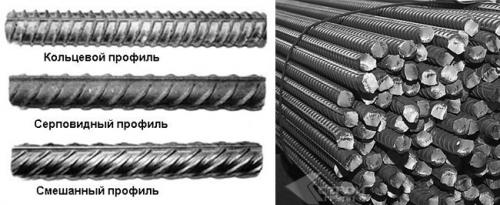

Виды рифленой арматуры (Фото: dzen )

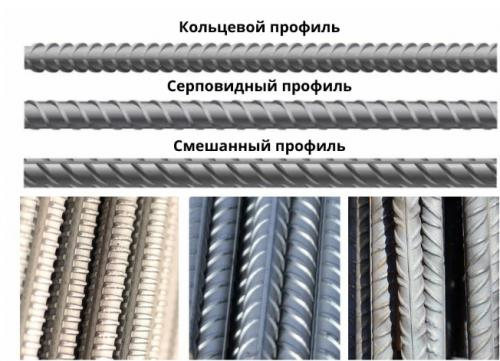

Типы рифления

К основным типам рифления арматуры относят кольцевое, серповидное и смешанное. Им соответствуют определенные классы металлопроката. Рассмотрим подробнее варианты рифления арматуры:

1. Кольцевое — металлопрокат этого типа обеспечивает средний уровень сцепления с бетоном. Но при чрезмерных нагрузках может случиться разрыв (в местах пересечения металлических ребер). Рифление кольцевого типа характерно для арматуры класса А3 (ГОСТ 5781). Она изготавливается из низколегированной углеродистой стали, легко фиксирует бетонные стяжки, подходит для гражданского и промышленного строительства.
2. Смешанное — прокат отличается сравнительно высокими ценами (более 45 000 рублей за метрическую тонну), требует сложной производственной технологии. Соответствующий класс — Ат800 (регламентируется ГОСТом 10884). Это термомеханически упрочненные рифленые стержни, которые производят из легированных марок стали. В их состав добавляют кремний, хром, реже марганец и никель.
3. Серповидное — арматура с таким рифлением демонстрирует высокую прочность для создания ЖБИ, опор, несущих стен. Но она не дает высокого сцепления с бетонными смесями. Серповидный прокат класса А500C относится к универсальным. Его можно использовать для строительных работ и выполнения стяжки. Горячекатаная арматура обрабатывается во время прокатки. Она хорошо поддается сварке, что обозначается соответствующей буквой «С» в маркировке. Соединение получается высокопрочным — не разрушается при высоких механических нагрузках. Технические характеристики соответствуют нормативам ГОСТа Р 5244.

Арматура периодического профиля. Сортамент арматурного проката

(виды и размеры), технические требования, условия изготовления, физические свойства, состав и условия проведения испытаний и применения арматурного проката регламентируется.

Актуальные ГОСТ, СТБ на арматурный прокат:

Арматурный прокат производиться на металлургических предприятиях, из нелегированных и, в виде стержней диаметром от 4 до 40 мм с:

• гладкой поверхностью — гладкая арматура / арматурный прокат гладкого профиля, класс А240 или AI, А1;
• рифленой поверхностью — рифленая арматура / арматурный прокат периодического профиля, классы:
  • А300 (AII, А2), А400 , А500 , (AIII, А3), А600 (AIV, А4) — применяется для армирования сборных и монолитных железобетонных конструкций;
  • АП600 , А800 (AV, А5), А1000 (AVI, А6) — применяется для армирования предварительно напряженных железобетонных конструкций.

Маркировка классов вида А1, А3, … является устаревшей.





Ребра, нанесенные на поверхность стержней, необходимы для обеспечения лучшего сцепления арматуры с бетоном.

Класс арматурного проката определяет установленное ГОСТ’ами минимальное значение физического (σ_T) или условного (σ_0.2) предела текучести (Н/мм2), или напряжение , при котором начинает развиваться пластическая деформация. Предел текучести определяет прочность стали, используемой при изготовлении арматуры.

Чем выше класс арматуры, тем выше ее прочность и стоимость. В гражданском строительстве арматура классов А800 (AV, А5) и А1000 (AVI, А6) не применяется.
