Сколько нужно арматуры на фундамент 10х10. Пример расчета
Сколько нужно арматуры на фундамент 10х10. Пример расчета
Чтобы вычислить общий расход, надо будет произвести ряд несложных вычислений. Допустим, нужно залить ленточный фундамент для дома 10×10 м. Для примера возьмём наиболее распространённый вариант конструкции – так называемый «пятистенок». То есть дом, имеющий четыре наружные стены, и одну несущую внутреннюю стену. Примем сечение среднезаглубленного ленточного фундамента в 0,5 кв. м (1 м глубиной и 0,5 м шириной).
Арматура в ленточном фундаменте
Первоначально рассчитываем общую длину бетонной заливки. Периметр здания у нас получается длиной в 40 метров. К этой длине надо будет прибавить внутреннюю стену – ещё 10 метров. В итоге получаем общую длину ленточного фундамента в 50 метров.
Следующий шаг – высчитываем, сколько надо будет ниток арматуры для создания каркаса. Согласно нормативам СНиП, для фундамента сечением 0,5 м, общее сечение продольных ниток арматуры должно составлять как минимум 5 кв. см (соотношение 1:1000). Поскольку площадь сечения арматуры диаметром 10 мм составляет 0,78 см, то наименьшее количество ниток в каркасе составляет 8 штук.
При произведении расчётов, для большей надёжности каркаса, все данные необходимо округлять в большую сторону. Ещё лучше – брать все данные с разумным запасом (10-15%).
Далее, чтобы определить общий расход, умножаем протяжённость заливки на количество нитей: 50 х 8 = 400 м. Таким образом, расход арматуры диаметром 10 мм для деревянного дома размерами 10×10 м составит примерно 400 м. При этом, 400 метров – расход арматуры только на продольные нити, без учёта поперечных перемычек.
Для определения сметной стоимости всей арматуры необходимо будет вычислить, сколько она будет весить. Это связано с тем, что стоимость металлопроката, как правило, исчисляется на вес.
Один метр 10-мм арматуры весит примерно 600 г. Следовательно, 400 м будут весить приблизительно 240-250 кг. Подобным же образом можно вычислить, сколько проката понадобится для заливки основания под постройку другого размера. Так, для деревянного дома 6х6 м вычисления будут выглядеть следующим образом. Находим периметр дома с внутренней несущей стеной: 6 х 4 + 6 = 30 м. Далее умножаем длину заливки на количество нитей: 30 х 8 = 240 метров.
Сколько нужно бетона на фундамент 10х10. Как рассчитать количество цемента на фундамент
Количество цемента зависит от принятой марки бетона. В частном домостроении для фундамента используют преимущественно бетон М300 или М400. Этой прочности достаточно для обеспечения надежной и долговечной службы конструкции.
Расчет цемента на фундамент можно произвести по таблице пропорций:
| Марка бетона | Пропорции компонентов Ц : П : Щ | Объемный состав цемента на 10 л цемента, л | Сколько получится бетона из 10 л цемента, л |
|---|---|---|---|
| Для цемента М400 | |||
| 200 | 1 : 2,8 : 4,8 | 25 : 42 | 54 |
| 250 | 1 : 2,1 : 3,9 | 19 : 34 | 43 |
| 300 | 1 : 1,9 : 3,7 | 17 : 32 | 41 |
| 400 | 1 : 1,2 : 2,7 | 11 : 24 | 31 |
| Для цемента М500 | |||
| 200 | 1 : 3,5 : 5,6 | 32 : 49 | 62 |
| 250 | 1 : 2,6 : 4,5 | 24 : 39 | 50 |
| 300 | 1 : 2,4 : 4,3 | 22 : 37 | 47 |
| 400 | 1 : 1,6 : 3,2 | 14 : 28 | 36 |
Сколько надо цемента на фундамент, будет известно после определения всего объема несущей конструкции. Стоит помнить, что в 1 кубометре 1000 литров. Соответственно, если расчет количества бетона М300 показал 7 м3, а в нашем распоряжении оказался цемент М400, делаем перевод:
Строка пропорциональности – 1 : 1,9 : 3,7 (Ц:П:Щ). Цифры даны в единицах на выбор (килограмм, литр). Плотность цемента насыпная – 1100 кг/м3, плотность бетона 1800-2100 кг/м3.
Из 10 литров цемента получаем 41 литр бетона, таких единиц необходимо примерно 24 (1000/41). Соответственно, все значения пропорции умножаем на 24. (2 : 45,6 : 88,8).
Более простой, но усредненный расчет количества цемента на фундамент приведен в таблице:
Соответствующим образом можно не только рассчитать расход цемента, но и определить количество остальных компонентов, умножив значение массы цемента на пропорциональное число. Количество цемента для фундамента по таблице высчитывается приблизительно – на конечное значение будут оказывать влияние:
- Масса и фракция песка и щебня;
- Точная масса цемента;
- Используемый объём воды.
Как рассчитать куб бетона в среднем:
Расход цемента на фундамент и количество остальных компонентов следует определять по точным формулам из самого первого способа, где считаются пропорции компонентов. Также следует учитывать запас на погрешность и непредвиденные ситуации – около 10-15%. Лучше, если материал останется, чем его не хватит для создания основной конструкции дома. К тому же, бетон и его компоненты пригодятся в последующих процессах возведения стен, дорожек и т.д.
Теперь можно переходить к расчету объема бетона для фундамента. Рассмотрим основные типы конструкций отдельно для удобства понимания.

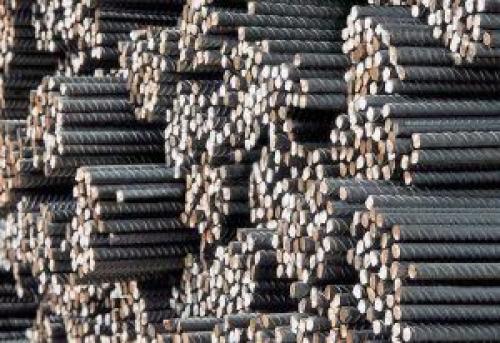

Металл для фундамента. Стальная арматура
Сталь обладает высоким показателем прочности, что обеспечивает высокую надежность фундамента (ленточного и других типов). Для достижения стойкости к вертикальным деформациям почвы, вызванным перепадами температур или изменением объема грунтовых вод, используется арматура определенного диаметра. Наиболее широкое распространение получили рифленые арматурные элементы толщиной 12 мм.
Арматура для фундамента с рифлением (ребристая) применяется для верхних и нижних продольных сегментов каркаса: на эти части впоследствии приходится самая большая нагрузка. Поперечные элементы часто изготавливаются из гладких прутков меньшего диаметра.
Металлическая арматура имеет следующие преимущества:
- Рассчитана на высокие нагрузки.
- Элементы из стали можно соединять с помощью электросварки или проволоки, что обеспечивает надежность каркаса.
- Высокие коэффициент электропроводности позволяет при отрицательных температурах использовать каркас как проводник тока для прогрева бетона.
Но есть и недостатки:
- Риск коррозии. Исключение составляет продукция из коррозиестойкого сплава, но она обходится значительно дороже, поэтому применяется редко.
- Большая масса, аналоги из пластика весят до 10 раз меньше.
- Большой показатель теплопроводности.
- Выпускается только отрезками с жестко заданной длиной, что повышает расходы на транспортировку.
За счет присутствия железа в составе сплава, повышается вероятность коррозии арматуры при контакте с влажной средой. Чтобы предотвратить это явление, расстояние до поверхности фундамента от каркаса должно быть минимум 50-60 мм. Бетон защитит металл от воздействия воды, что не позволит появиться ржавчине.
Сколько арматуры в тонне. Калькулятор веса арматуры
Сохраненные расчетыВы можете сохранять ваши расчеты и они будут отображаться здесь.
Для расчета веса арматуры используется ГОСТ 34028-2016, который содержит значения теоретической массы для каждого диаметра арматуры.
Как рассчитать массу арматуры самостоятельно?
Формула для расчета массы прутка арматуры выгядит следующим образом:
Таблица веса арматуры
Гост 5781-82 устаревший
| Диаметр, мм | Вес метра, кг | Метров в тонне |
|---|---|---|
| 6 | 0.222 | 4504.5 |
| 8 | 0.395 | 2531.65 |
| 10 | 0.617 | 1620.75 |
| 12 | 0.888 | 1126.13 |
| 14 | 1.21 | 826.45 |
| 16 | 1.58 | 632.91 |
| 18 | 2 | 500 |
| 20 | 2.47 | 404.86 |
| 22 | 2.98 | 335.57 |
| 25 | 3.85 | 259.74 |
| 28 | 4.83 | 207.04 |
| 32 | 6.31 | 158.48 |
| 36 | 7.99 | 125.16 |
| 40 | 9.87 | 101.32 |
| 45 | 12.48 | 80.13 |
| 50 | 15.41 | 64.89 |
| 55 | 18.65 | 53.62 |
| 60 | 22.19 | 45.07 |
| 70 | 30.21 | 33.1 |
| 80 | 39.46 | 25.34 |
| Диаметр, мм | Вес метра, кг | Метров в тонне |
|---|---|---|
| 4 | 0.099 | 10101.01 |
| 4.5 | 0.125 | 8000 |
| 5 | 0.154 | 6493.51 |
| 5.5 | 0.187 | 5347.59 |
| 6 | 0.222 | 4504.5 |
| 6.5 | 0.261 | 3831.42 |
| 7 | 0.302 | 3311.26 |
| 7.5 | 0.347 | 2881.84 |
| 8 | 0.395 | 2531.65 |
| 8.5 | 0.445 | 2247.19 |
| 9 | 0.499 | |
| 9.5 | 0.556 | 1798.56 |
| 10 | 0.617 | 1620.75 |
| 11 | 0.746 | 1340.48 |
| 12 | 0.888 | 1126.13 |
| 13 | 1.042 | 959.69 |
| 14 | 1.208 | 827.81 |
| 15 | 1.387 | 720.98 |
| 16 | 1.578 | 633.71 |
| 17 | 1.782 | 561.17 |
| 18 | 1.998 | 500.5 |
| 19 | 2.226 | 449.24 |
| 20 | 2.466 | 405.52 |
| 22 | 2.984 | 335.12 |
| 25 | 3.853 | 259.54 |
| 28 | 4.834 | 206.87 |
| 32 | 6.313 | 158.4 |
| 36 | 7.99 | 125.16 |
| 40 | 9.865 | 101.37 |
Арматура представляет собой соединенные друг с другом элементы, используемые в железобетонных изделиях для поддержания растягивающего напряжения или в качестве усиления бетона в месте сжатия.
Арматуру и арматурные сетки применяют при строительных работах, во время возведения фундамента и стеновых конструкций, с использованием монолитного бетона. Чтобы выполнить бетонные работы, необходимо потратить много времени на возведение арматурного каркаса. Для этого делается армирование конструкции с использованием арматурных сеток.
Чтобы рассчитать объем заказа, необходимо определить вес арматуры, и выявить число погонных метров. Отметим, что он указывается в таблице ГОСТов, приведенной ниже на странице. Здесь вы найдете все необходимые значения. Также стоит учесть, что вес арматуры устанавливается исходя из расчета диаметра и области эксплуатации периодического профиля.
Сколько нужно арматуры на фундамент 8х8.

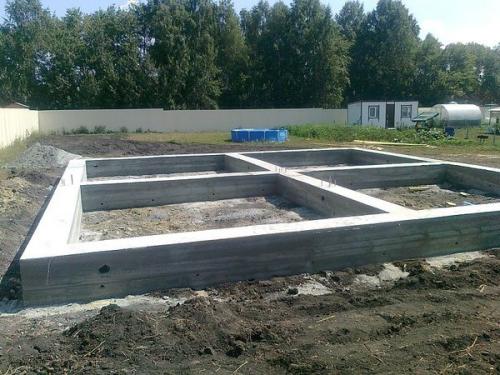

занимает основное место среди всех опорных конструкций для зданий и сооружений.
Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.
Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.
Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работаи металлической арматуры.
Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.

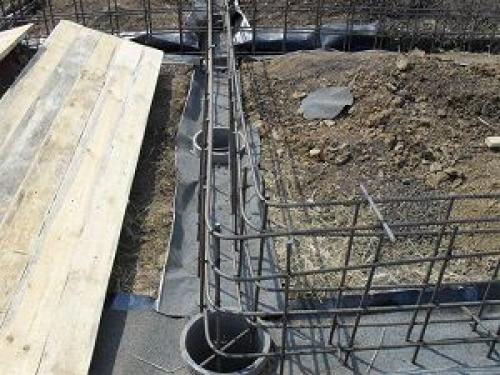

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий .
Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.
При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается .
Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.
Существует горизонтальная (рабочая) и вертикальная арматура . Основные нагрузки принимают горизонтальные стержни.
Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.
Вертикальные стержни выполняют две функции :
- Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
- Частичная компенсация скручивающих усилий.
Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко .
В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.
Они довольно толстые, так как — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой) .
Онлайн калькулятор
Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис —ленточного фундамента.
Инструкция по работе с калькулятором
В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.
Например, нанеобходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».
Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.
В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — , количества бетона и т.д.
Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.
Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .
ВАЖНО!
Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.
Порядок расчета
Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно .
Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.
Учитывая, что погружения рабочей арматуры не должна превышать 2-5 см, получаем :
- Для лент толщиной менее 50 см — 2 рабочих стержня.
- Для лент шире 50 см — 3 стержня.
В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.
Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.
