Виды армирования ленточного фундамента. Расчет армокаркаса

Виды армирования ленточного фундамента. Расчет армокаркаса

Правила армирования ленточного фундамента основываются на схеме сборки каркасной конструкции. Она делится на три вида арматуры, уложенной в разных плоскостях.

Рабочее армирование

Это арматурные стержни, расположенные вдоль траншеи. Они устанавливаются в несколько рядов по высоте, количество которых зависит от глубины заложения самого фундамента. Количество прутков, расположенных в горизонтальной плоскости, зависит от ширины фундаментной траншеи. К примеру, если глубина фундамента составляет 1 м, то при использовании арматуры диаметром 8 — 14 мм, их укладывают в 2 — 3 рядов. Что касается ширины, то при данном показателе в полметра устанавливается два ряда арматурных прутков.

Вертикальное

Это вертикально установленные стержни, которые между собой скрепляют прутки рабочего армирования, за счет чего получается основная сетка армокаркаса.

Поперечное

Это отрезки арматуры, которые между собой скрепляют две или несколько сеток, установленных в опалубку ленты фундамента. По сути, это поперечные стяжки, которые обеспечивают совместную работу армирующих решеток.

Есть определенные нормы армирования монолитных ленточных фундаментов, в которых определены нормативы размерных показателей арматуры.

1. Для поперечного армирования используются стержни не меньше 6 мм в диаметре.
2. Вертикальные стержни выбираются по диаметру в зависимости от глубины заложения фундаментной конструкции. Если глубина не превышает 80 см, то применяются стержни диаметром не меньше 6 мм. Если глубина превышает данный показатель, то не меньше 8 мм.
3. Что касается прутков рабочего армирования, то здесь используется специальная формула расчета:

D=S x 0,001, где S – это площадь сечения фундамента, а D – это суммарный диаметр всех стержней, расположенных в продольном направлении.

При этом есть одно условие . Если длина рабочего армирования не превышает 3 м, то минимальный диаметр для армокаркаса ленточного фундамента будет составлять 10 мм. Если длина превышает 3 м, то минимальный размер – 12 мм.

Теперь, чтобы рассчитать, сколько для армирования ленточного фундамента потребуется прутков в продольном направлении, и каков у них диаметр, необходимо ознакомиться с сортаментом горячекатаной арматуры. К примеру:

1. 4 прутка 8 — миллиметровой арматуры – это 2,01 см².
2. 6 прутков – это уже 3,02 см².
3. 10 прутков 14 — миллиметровых стержней – это 15,39 см².
4. Такое же количество у 12 — миллиметровой – 11,31 см².

Эти показатели есть в таблицах СНиПов и сортаментов арматуры. Они очень удобны в плане выбора именно количества и диаметра.

При сборке арматуры в каркас для ленточного фундамента важно не забывать, что ошибки при армировании обязательно приведут к растрескиванию фундаментной конструкции. Поэтому при сборке нельзя забывать о мелочах. К примеру, когда соединяются в углах траншей два смежных решетчатых каркаса, надо обязательно учитывать усиления их соединения.

А это дополнительные хомуты, проволока и крючки, с помощью которых не просто проводится соединение, с их помощью усиливается сама конструкция армокаркаса. А ведь по углам здания фундамент претерпевает самые большие нагрузки и разряжения.

Армирование ленточного фундамента стеклопластиковой арматурой. Технология армирования фундаментов

Благодаря уменьшенному весу пластиковой арматуры и возможности использования прутов любой длины, сборка армирующего каркаса выполняется намного проще, чем из металлических стержней. Повышенная прочность полимерной арматуры для фундамента материалов позволяет использовать меньшее сечение.

Так, например, стальная арматура диаметром 12 мм, часто применяемая для монтажа фундаментов в частном строительстве, заменяется пластиком 8 мм, а пруты 10 мм — полимером 7 мм.

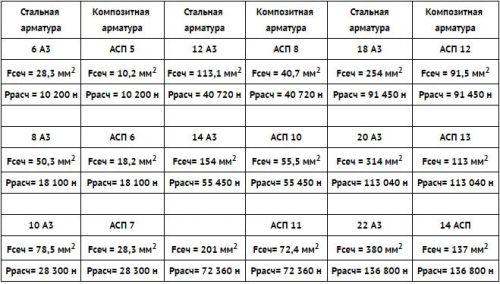

Расчетная таблица, которая поможет вам точно определить, какой диаметр можно использовать в каждом отдельно взятом случае.

Технологический процесс производства монтажных работ с использованием пластиковой арматуры для фундамента выполняется в несколько этапов, что показано на

1. установка опалубки;
2. разметка уровня заливки бетона;
3. сборка армирующего каркаса;
4. заливка бетона;
5. снятие опалубки.

Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.

После этого на внутренней стороне ограждающих элементов с помощью водяного уровня необходимо нанести отметки верхнего уровня будущего монолита. Они позволят cориентироваться при заливке бетона и обеспечат его равномерное распределение.

Арматура для ленточного фундамента. Базовые рекомендации по армированию фундаментов

Как и любые другие элементы строительных конструкций, армирование фундамента выполняется на основании расчетов с учетом предполагаемых нагрузок и условий (тип грунта, уровень промерзания, уровень грунтовых вод и др.). Самостоятельно выполнять расчет арматуры для ленточного, плитного или иного вида фундамента или довериться профессионалам, решение индивидуальное. В первом случае подсчитать, сколько арматуры пойдет на фундамент помогут специальные формулы и калькуляторы, а также профильные ветки форума. Существует и ряд общих рекомендаций, которых необходимо придерживаться при выполнении работ по устройству типового ленточного фундамента.

• Суммарная величина поперечника всех арматурных стержней, используемых для фундаментной ленты, должна составить не менее 0,1% от его сечения.
• Продольные стрежни в рабочем поясе должны быть одного диаметра, если по каким-либо причинам необходимо использование разных прутов, большего диаметра устанавливается в нижнем.
• Шаг между прутами для продольных линий не более 40 см.
• Шаг между поперечинами и вертикальными элементами может составлять от 30 до 80 см.
• Когда длина сторон фундамента превышает три метра, диаметр продольных прутов принимается от 12 мм, если длина меньше, допускается использование арматуры диаметром 10 мм.
• В местах соединения стыков прутов длина запуска не должна быть меньше тридцати диаметров на ровных участках и не меньше пятидесяти в угловых. Подсчитывая, сколько нужно арматуры, обязательно учитывают эти напуски, так как они увеличивают расход на 10-15%.
• При установке каркаса в опалубку, обязательно выдерживается достаточный зазор для образования защитного бетонного слоя со всех сторон. Толщина ЗС варьируется от 40 до 70 мм, в зависимости от наличия или отсутствия дополнительной защиты.

Армирование мелкозаглубленного фундамента. Мелкозаглубленный ленточный фундамент - расчеты

Существует два вида расчетов, которые необходимо выполнить при проектировании мелкозаглубленного ленточного фундамента: первый - расчет его несущей способности и габаритов, второй - расчет материалов, необходимых для создания фундамента.

Расчет несущей способности - процесс сложный, тут необходимо учитывать очень большое количество факторов: глубину промерзания и сопротивление почвы, деформационные нагрузки, которые грунт будет оказывать на будущее основание, вес строения и множество других.

Важное! расчет несущей способности фундамента мы рекомендуем доверить нашим профессионалам. Услуги по проектированию мелкозаглубленного ленточного основания стоят не дорого (так как данный вид относится к категории простых фундаментов), однако в таком случае вы будете полностью уверены в том, что все сделано правильно, и если проект будет реализован по всем правилам технологии - ваш дом простоит сотню лет.

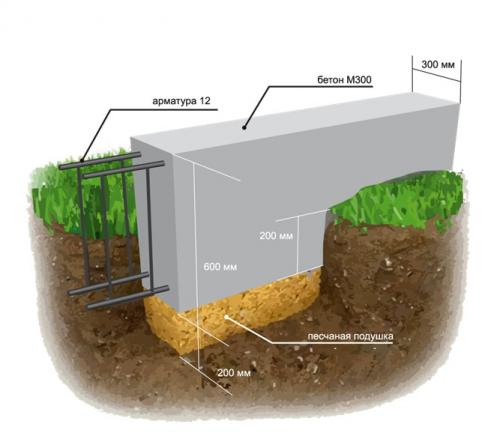

Рис. 1.1 : Мелкозаглубленный ленточный фундамент

Расчет требуемых материалов от начала и до конца можно выполнить самостоятельно. Для этого вам необходимо знать габариты фундамента, на основании которых и будут выполняться дальнейшие расчеты по таким материалам как:

• Бетон;
• Арматура и проволока для вязки;
• Щебень и песок;

В качестве примера приводим расчет материалов, необходимых для создания мелкозаглубленного ленточного фундамента шириною 40 см и глубиной заложения 60 см, под дом с периметром стен 54 м (длинна - 9 м, ширина - 6 м).

Расчет армирования ленточного фундамента. Как самостоятельно провести расчёт арматуры для фундамента?

Мероприятиям по возведению любого здания предшествуют проектные работы, в процессе которых определяется тип фундаментной базы и необходимое количество материалов для ее сооружения. Важной частью фундамента является арматурный каркас.

Он повышает прочность основания, демпфирует растягивающие усилия и изгибающие нагрузки, а также предотвращает образование трещин. Для выполнения работ необходимо понимать, сколько арматуры нужно для армирования ленточного фундамента, а также для столбчатого и плитного основания.

Разберемся с особенностями вычислений.

Расход арматуры на армирование ленточного фундамента

Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования.

Самостоятельно рассчитать арматуру на фундамент можно различными способами :

• с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
• выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований :

• ленточных;
• плитных;
• столбчатых.

Расчет арматуры для ленточного фундамента

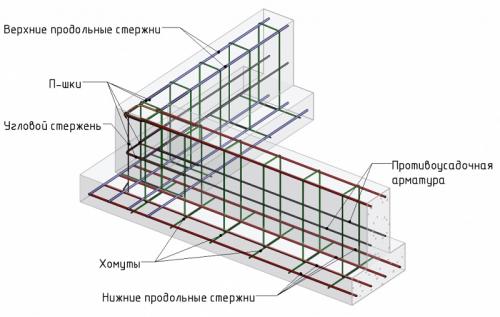

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов :

• вертикальных и поперечных стержней, между которыми выдержан равный интервал;
• вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
• муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов :

• характеристик почвы;
• габаритов здания;
• конструктивных особенностей строения;
• действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается :

• размером сечения;
• классом;
• уровнем воспринимаемых нагрузок;
• расположением в силовой решетке;
• стоимостью.

Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения :

• количество арматуры для фундамента;
• сортамент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• методы фиксации стальных стержней в силовой конструкции;
• технология сборки несущей решетки;
• шаг обвязки арматурных элементов.

Важно правильно выполнить расчет. Арматура для фундамента в этом случае обеспечит необходимый запас прочности. Рассмотрим, какие необходимы исходные данные для расчетов, а также изучим методику выполнения вычислений для различных типов фундаментов.

Расчет количества арматуры для ленточного фундамента

Основание ленточного типа обеспечивает повышенную устойчивость строений на различных почвах.

Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами.

Усиление стальной арматурой повышает прочностные характеристики бетонной основы и положительно влияет на ее долговечность. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов :

• длина и ширина фундаментной базы;
• сечение железобетонной ленты;
• интервал между каркасными элементами;
• общее количество обвязочных поясов;
• размер ячеек силовой решетки.

Сколько арматуры нужно для фундамента

Рассмотрим порядок вычислений :

1. Рассчитайте общую длину ленточного контура.
2. Вычислите количество элементов в поясах.
3. Определите метраж горизонтальных стержней.
4. Вычислите потребность в вертикальных прутках.
5. Рассчитайте длину поперечных перемычек.
6. Сложите полученный метраж.

Зная общее количество стыковых участков, можно вычислить потребность в вязальной проволоке.

Расчет количества арматуры на фундамент плитного типа

Фундамент плитной конструкции применяется для строительства жилых зданий на пучинистых грунтах. Для обеспечения прочностных характеристик применяются арматурные стержни диаметром 10–12 мм. При повышенной массе строений диаметр прутков следует увеличить до 1,4–1,6 см.

Рассчитать количество арматуры для фундамента плитной конструкции можно, используя следующую информацию :

• пространственный каркас из арматуры сооружается в двух уровнях;
• соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
• обвязка выполняется отожженной проволокой в каждой точке соединения.

Схема армирования монолитной плиты фундамента

Для определения потребности в арматуре выполните следующие операции :

1. Определите количество горизонтальных прутков в каждом ярусе.
2. Вычислите общий метраж арматурных стержней, формирующих ячейки.

Шаг поперечной арматуры в ленточном фундаменте. Основные требования к ленточному фундаменту и арматуре

В процессе армирования устанавливается вид, а также  основные контролируемые значения касательно качества арматуры. Согласно существующим стандартам  к использованию допускается горячекатаная строительная арматура с  профилем периодического типа, а также термически обработанная либо механически упрочненная продукция.

Выбор класса арматуры происходит с обязательным учетом так называемого гарантированного значения предела текучести при максимальных возможных нагрузках.  Помимо важных характеристик на растяжение, нормам также подлежит пластичность, стойкость к  коррозийным  процессам, показатели свариваемости, а также устойчивости к низким температурам, допустимое удлинение до начала негативных  разрушительных процессов, а  также релаксационная стойкость.

Рабочие стержни должны быть с минимальным диаметром 12 мм.

Количество используемых продольных прутьев должно быть не менее 4 (а в лучшем случае – 6). Причем продольные прутья  соединяют в пространственный каркас с использованием вязания проволоки либо сваривания.

Шаг в случае поперечного армирования должен составлять от 20 до 60 см, а диаметр арматуры, в свою очередь, — от 6 и вплоть до 8 мм.

Касательно мест с повышенным уровнем возможной осадки, а также при Т-образных пересечениях должно применяться усиление армирования с применением арматурных вутов и лапок (причем их диаметр должен быть равным тому, который применяется  для продольных стержней).

Толщина ленточного основания в среднем должна составлять примерно 30 см.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/armirovanie-fundamenta-v-odin-ryad-armirovanie-plitnogo-fundamenta-zachem-provoditsya

Схема армирования ленточного фундамента. Основные правила армирования ленточного фундамента

Начнем с основных ошибок новичков, правил СНиП и общих рекомендаций, которых необходимо придерживаться. Рассмотрим те, которые могут существенно повлиять на качество фундамента и судьбу вашего будущего строения.

1. Для армирования ленточного фундамента 1-2-этажного дома используются прутья 10-24 мм. Желательно брать среднее значение, меньший диаметр недопустим.
2. Сварные соединения запрещаются , разрешена только вязка арматуры. Сварка перегревает металл, снижая его прочность на разрыв в 1,6-2,5 раза в местах перпендикулярного крепления.
3. Если почва имеет однородную плотность по всему периметру – используем арматуру тоньше (10-14 мм). При неоднородной плотности прутья должны быть толстыми (16-24 мм).
4. Не рекомендуется использовать «гладкую» арматуру при армировании фундамента своими руками. Адгезия материала (сцепление с бетоном) будет значительно меньше, чем у рифлёных прутьев, производить расчеты еще тяжелее. Гладкая арматура допускается для поперечных соединений – нагрузка на них будет значительно меньше.
5. Продольная арматура внутри фундамента должна размещаться не ближе 5 сантиметров от опалубки. Правило касается также основания и верха фундамента. В ином случае фундамент может крошиться по краям, а сама арматура поржавеет.
6. Расстояние между поперечинами может быть от 25 до 45 сантиметров , не желательно нарушать этот диапазон при малоэтажном строительстве.
7. Армирование углов ленточного фундамента отличается от укладки арматуры вдоль траншеи, необходимо выполнять его по специальной схеме (рассмотрим далее в статье).
