Соединение стальных труб без сварки и резьбы. Минусы резьбового соединения труб

Как соединить трубы без сварки? Один из популярных вариантов решения этой задачи – резьбовые соединения. Этот способ используют для соединения сегментов трубопроводных магистралей в местах, где состояние стыков нужно постоянно контролировать и при необходимости производить соответствующий ремонт. Для формирования резьбовых соединений обычно применяют специальное оборудование. Можно нарезать резьбу на концах соединяемых труб и самостоятельно, используя ручной инструмент.

Последовательность действий при формировании резьбового соединения:

Отрежьте трубу с учетом припуска на резьбу.
На отрезок, предназначенный для резьбы, нанесите небольшое количество машинного масла, которое уменьшит трение и облегчит работу.
Аккуратно наживите плашку на конец трубы, избегая перекоса, иначе не удастся создать качественное резьбовое соединение.
Поворачивайте плашку, пока она не упрется в срезаемый металл, проверните ее на один оборот в обратную сторону, удаляя срезанную стружку, и продолжайте формирование резьбы.
Если расположенная рядом с трубой стена не позволяет делать при нарезании резьбы полные обороты, можно прибегнуть к помощи плашкодержателя с храповым механизмом.
Для повышения надежности резьбового соединения следует уплотнять его сантехнической подмоткой.
Приступая к закручиванию резьбового соединения, проверьте, не остались ли на резьбе заусенцы и стружка. Накручивать один элемент на другой нужно, прилагая определенное усилие, необходимость которого признак надежного и качественного соединения.

Почему резьбовое соединение – не лучший вариант соединения труб без сварки:

Если муфта и труба изготовлены из разных материалов, это отрицательно скажется на надежности резьбового соединения.
Практичные и надежные стальные муфты, отличающиеся высокой стойкостью к воздействию различных внешних факторов, не следует использовать во входных водопроводах – образующийся при колебаниях температуры конденсат способствует формированию очагов коррозии, которые снижают качество и надежность соединений.
Резьбу не следует использовать для стыковки металлических труб с полимерными, такие соединения ненадежны в силу разности физических свойств двух материалов.
Срок службы сантехнической подмотки всегда ниже, чем у материала труб, а значит, приходящие в негодность уплотнения рано или поздно станут причиной возникновения протечек. Проблему не решит даже увеличение момента затяжки.

Способы соединения металлических труб. Виды разъемных соединений

Название говорит о том, что такое соединение создается элементами, которые в любой момент можно разъединить (разобрать). К этой категории стыков относятся не только соединения на резьбе, но и фланцевая разновидность.

Последняя – это стальные фланцы , которые собой представляют два блина с отверстиями посередине под трубы того же диаметра и по краям – под болты. Фланцы надо обязательно приварить электро- или газосваркой к трубам.

В процессе соединения в первую очередь между стальными фланцами устанавливают герметичную прокладку – резиновую, полимерную, паронитовую. А крепление проводят болтами с гайками и широкими стальными шайбами.

Это самый простой способ соединить стальные трубы между собой, но у него есть один недостаток – прокладка быстро выходит из строя. Ее часто приходится менять, особенно в трубопроводах с агрессивными средами или с материалами, движущимися с высокой температурой и давлением.

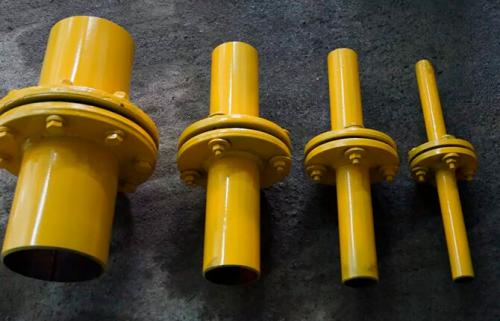

Фланцевое разъемное соединение

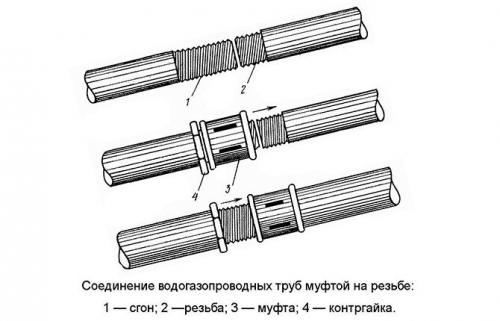

Что касается резьбового соединения, то проводить его несложно. Но необходимо четко соблюдать последовательность операций:

На один свободный конец трубы, обычно на нем резьба нарезана большей длины, накручивается контргайка.
Далее накручивается муфта так, чтобы из нее торчал конец патрубка.
На конец второй наматывается герметизирующий материал: ФУМ-лента или нить, суриковая нить, любая ХБ ткань (бинт, например), обработанная краской.
Концы двух трубных элементов стыкуются плотно друг к другу.
Муфту скручивают в обратную сторону, чтобы она вошла на конец второй трубы. Крутить надо до тех пор, пока стык не окажется приблизительно посередине длины муфты.
Со стороны контргайки, между ней и муфтой, по резьбе наматывается герметизирующий материал. После чего гайка вращается в обратную сторону, пока плотно не прижмется к торцу муфты. Чем плотнее, тем лучше, но здесь важно не переусердствовать.

Процесс разъединения (разборки) проводится в обратном направлении. То есть по резьбе откручивается контргайка, затем стальная муфта, высвобождая конец второго трубного элемента. Все работы производят вручную с использованием газового или разводного ключа.

Как соединить две трубы без резьбы и сварки. Как соединить металлические трубы без сварки и резьбы

При ремонте и замене квартирных трубопроводов, монтаже стояков не все соединения можно проварить. На трубе, вплотную прилегающей к стене, невозможно нарезать резьбу. Для стыка понадобятся приспособления безрезьбового соединения стальных труб.

Используя их, монтируют магистральные и технологические трубопроводы для транспортировки газа, нефти, химических реагентов, насыщенного пара. При соединении труб без сварки исключен риск коррозионных разрушений стыков. Защищают металл стягивающие накладки, они образуют герметичные стыки.

Способы соединения металлических труб без сварки

Не все металлы хорошо провариваются, иногда качество швов плохое. Резьбовые стыки недостаточно герметичны, винтовая нарезка на металле со временем разрушается.

Бессварочные соединения технологичные. Приспособления используют на газопроводах высокого давления, при транспортировке разогретых сред. Для монтажа уплотнителей не требуется предварительной подготовки стыков, разделки кромок. Достаточно очистить торцы от грязи, пыли.

Способы соединения металлических труб без сварки:

Хомутная стяжка. Герметичная плотно прилегающая накладка используется для устранения протечек. Ремонт можно сделать быстро.
Фланцевое. Плотность прилегания пластин регулируется болтовым крепежом, герметичность обеспечивает резиновая прокладка.

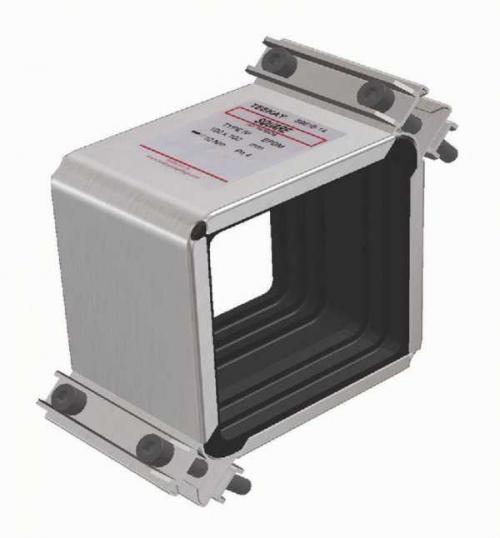

Монтаж ремонтно-монтажной обоймы. Стык надежно фиксируется в небольшом металлическом корпусе.
Использование муфты Гебо. Фитинг, создающий компрессию, подходит для многократного применения.
Крепление фитингов без резьбы. Образуется неразъемное герметичное соединение высокой прочности.
Краб-системы. Используются для профильного проката.

Для безрезьбовых соединений не требуется специального электрического или газового оборудования, достаточно монтажного инструмента. Для установки устройства не нужна техническая подготовка специалистов.

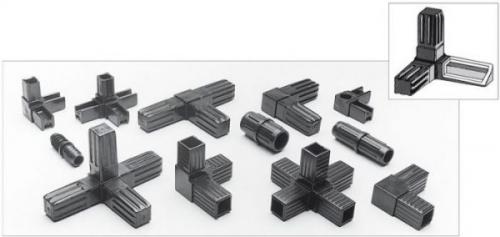

Соединение при помощи фитингов

Монтажные элементы, применяемые при сборке трубопроводов, различаются по виду и области применения. Виды фитингов:

прямые предназначены для стыковки двух элементов системы в одной плоскости;
переходники нужны при соединении заготовок разного диаметра, часто необходимы при ремонте старых трубопроводов;
поворотные, позволяют менять направление потока;
торцевые заглушки необходимы при изменении схемы прокладки трубопровода;
разводные (тройники, крестовины) нужны при врезке в магистральные линии или при монтаже отводов;
штуцеры – гибкие фитинги, используемые при подключении к запорной арматуре.

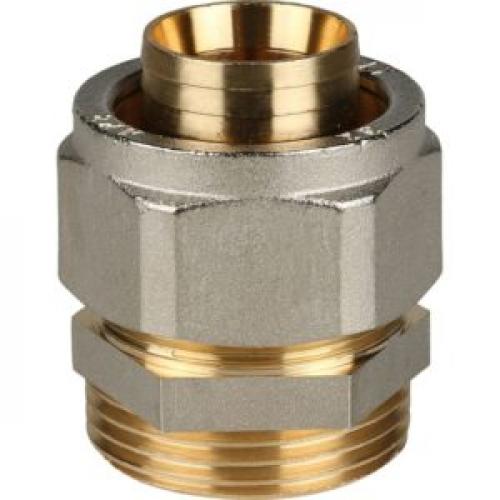

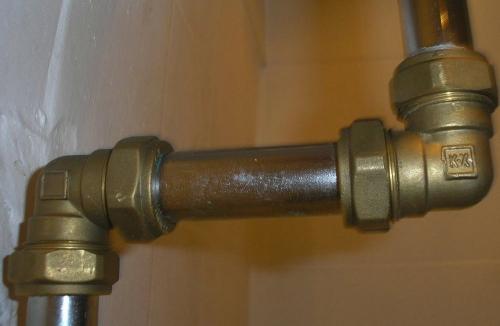

Для фитингового соединения без резьбы используют обжимные или компрессионные фитинги. В конструкции предусмотрено уплотняющее кольцо, оно фиксируется регулируемым зажимом. С помощью таких фитингов несложно соединять трубы без сварки. Стык плотно и герметично фиксируется с двух сторон. По прочности такое соединение превосходит сварочный шов. Фитинги используют при монтаже труб в технологических системах, где создается высокое давление. Их применяют при разводке водопровода, монтаже теплосистем. Специального оборудования для фиксации фитингов не требуется. Их выпускают для пластиковых и металлических труб.

Использование муфты Гебо

Соединить металлическую трубу без сварки поможет специальное компрессионное устройство. Муфта Гебо представляет собой металлический фланец с гайкой, внутри которого три кольца: зажимное конусообразное, прижимное, уплотняющее. Для создания прочного соединения важно придерживаться технологии монтажа.

Муфта Гебо

Основные этапы крепления муфты:

Подготовка торцов предусматривает:

— выравнивание среза;

— зачистку заусениц;

— снятие слоя краски или эмали, с оцинкованных труб счищают защитный слой (муфта предохраняет соединение от окисления).

На одну из заготовок надевают гайку, зажимное кольцо, верхней частью конуса направленное к гайке.
Производят сборку муфты Гебо: на уплотняющее кольцо надевают прижимное, затем уплотняющее, его разворачивают в сторону корпуса, надетого на другую трубу, вставляют в корпус.
Муфту сначала сжимают до неподвижности, чтобы гайка не проворачивалась. Ее затягивают, оставляя несколько витков.
Проверяют герметичность стыковки. После этого гайку заворачивают до конца.

Строение муфты Гебо

Корпус муфты делают из прочной нержавеющей стали или цветного металла. Крепеж можно использовать после демонтажа трубопровода, достаточно заменить уплотняющее резиновое кольцо.

Использование муфту Гебо разрешено на системах горячего водоснабжения. По нормам температура теплоносителя не должна превышать +80°С. При высокой температуре уплотнитель придется менять.

Фланцевое соединение

Фланцы представляют собой толстый диск с центральным отверстием, равным диаметру трубы и боковыми для болтового крепления. Фланцы устанавливают на участках, которые периодически приходится ревизировать:

Преимущества безрезьбовых соединений

Исключен риск коррозионных разрушений стыков
Защищают металл стягивающие накладки, они образуют герметичные стыки
Не все металлы хорошо провариваются, иногда качество швов плохое

Способы соединения металлических труб без сварки

Фитинговые соединения

Фитинги используют при монтаже труб в технологических системах, где создается высокое давление. Их применяют при разводке водопровода, монтаже теплосистем. Специального оборудования для фиксации фитингов не требуется. Их выпускают для пластиковых и металлических труб.

при врезке съемных заглушек, к ним фланец приваривают в заводских условиях;
для установки приборов учета (водомеров, теплосчетчиков);
монтаже запорной арматуры (различных задвижек, кранов).

Как соединить две металлические трубы одинакового диаметра. Разновидности и преимущества фитингов

Почему стоит использовать фитинги и в чём основное преимущество данного материала? Ответ прост: данные элементы имеют обладают простой конструкцией, но практична, они имеют длительный эксплуатационный срок и доступную стоимость. Не используя сварочное оборудование или дорогие метчики с лерками, пользователь достигает такого же высокого результата, применяя более простые фитинги.

Фитинги

Фитинги с успехом используют не только при монтаже или ремонте труб, данный материал также популярен при изготовлении компрессионного оборудования и газотурбинных механизмов. Это означает, что изделие создаёт достаточную герметичность, при помощи уплотнителя, даже в системах с большим давлением.

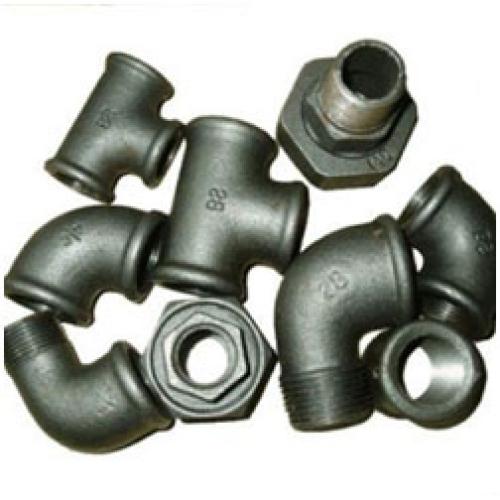

Разновидности фитингов по размерам и применению:

Прямые. Означает, что диаметр изделия остаётся неизменным, как с одной, так и с другой стороны. Используют для соединения двух одинаковых труб.
Фитинги-переходники. Необходимы для соединения двух труб разного диаметра. Незаменимы, например, при ремонте старого трубопровода, где большое количество труб имеет разные размеры.
Тройники. Позволяют сделать ответвление от основной магистрали без помощи резьбы или сварки.
Крестовины. Имеют такое же назначение, как и тройники, но способны разделить основную магистраль на большее количество ответвлений.
Штуцеры. Применяют как соединение гибких металлических трубах. Штуцеры способны создать достаточную герметичность даже при соединении материала, изменяющего свою структуру.
Заглушки для трубопровода. Основная функция – перекрытие конца труб.

Следует уточнить, что разнообразие фитингов, а также их производителей, позволяет приобрести продукции как для монтажа на открытом воздухе, так и в квартире или частном доме.

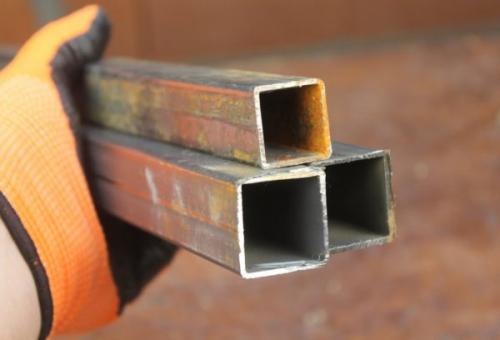

Как соединить профильную трубу без сварки. Можно и без сварки: 5 легких способов соединить профильную трубу

Если под рукой нет инвертора или вам просто нужно сделать из профильной трубы разборную конструкцию, рекомендуется использовать элементы с болтовым крепежом. С помощью таких крепежей можно собирать не только мобильные, но и стационарные конструкции. А для работы понадобится только набор слесарных инструментов с гаечными ключами!

5 легких способов соединить профильную трубу

Как соединить профильную трубу без сварки?

Есть несколько методов соединения, которые в зависимости от способа выполнения делятся на:

жесткие (использование фланцев, «крабов», фитингов и муфт);
плавающие (сюда относятся такие элементы, как клипсы и стяжки).

Рассмотрим каждый из способов более детально.

Есть разные способы соединения профильной трубы

Цены на профильные трубы

~~профильные трубы~~

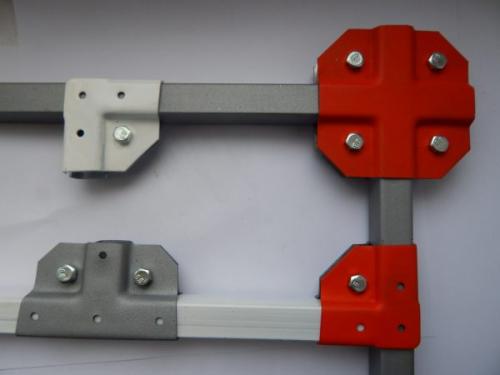

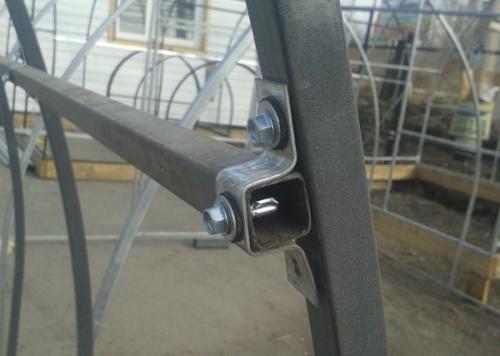

Способ №1. Краб-элементы

Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

Краб-крепление для профильной трубы

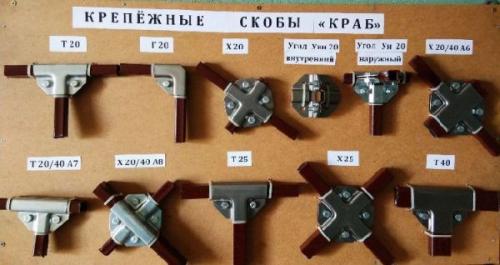

Существуют такие виды краб-элементов:

объемные (предназначены для соединения трех труб по углам или четырех внутри);
Т-образные (предназначены для соединения трех труб);
Х-образные (предназначены для фиксации четырех труб);
Г-образные (предназначены для соединения двух профилей).

Разновидности креплений профильных труб краб-системой

Домашние мастера используют краб-системы, чтобы без сварки собирать:

теплицы , парники ;
стеллажи, скамейки;
летний душ;
клетки для питомцев, вольеры;
беседки , навесы;
опоры для вьющихся растений, легкие ограждения.

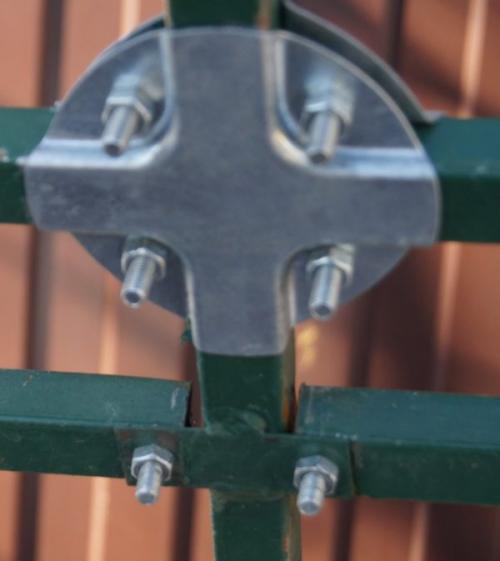

Такие крепежи используются в теплицах и парниках

На заметку! Еще краб-системы используют для временного соединения деталей при ремонте сварных конструкций. В целом, это достаточно надежный способ соединения, едва ли уступающий сварке по прочности.

Минусы

нельзя соединять трубы больше 40х40 мм;
места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
трубы можно соединять лишь под углом 90 градусов;
если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
гайки нужно регулярно подтягивать.

Цены на краб-системы для профильных труб

~~краб системы для профильных труб~~

Способ №2. Хомуты

Для соединения труб с ограждениями используются хомуты с болтами, состоящие из 2-х половин. Одна часть устанавливается на потолок/стену. Вставляется труба, ее положение фиксируется второй половиной за счет стягивание болтов. Данный способ соединения называется клипсой.

Хомут для соединения квадратных труб

Если правильно подобрать размеры, элементы собираются без провисов. С помощью регулируемых хомутов можно соединять трубы с любым сечением. Но важно помнить, что стальные профили нужно соединять хомутами из стали, а полимерные – элементами из пластика.

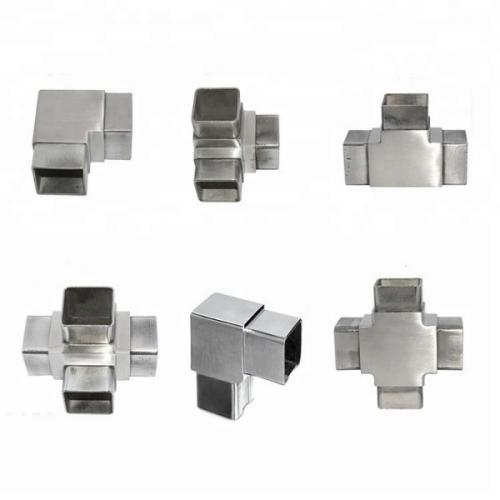

Способ №3. Фитинги

Если профильные трубы необходимо соединить с загибами и ответвлениями, на торцы ставятся специальные крепежи – фитинги. Есть фитинги для наружного и внутреннего применения, а по своему назначению они делятся на:

крестовины, тройники (чтобы создавать ответвления разного или одинакового сечения);
муфты (чтобы стыковать прямолинейные участки);
угольники (чтобы создавать колени и повороты для изменения направления трубы).

Труба устанавливается внутрь фитинга

Фитинг устанавливается внутрь трубы

Алгоритм сборки выглядит следующим образом:

вначале на торцы нужно надеть обжимные гайки;
затем нужно установить кольца – зажимные/прижимные/уплотнительные;
после этого надевается фитинг;
в конце нужно затянуть гайки на торцах, чтобы скрепить детали.

Фитинг для соединения труб круглого сечения

Цены на соединитель для профильных труб

~~соединитель для профильных труб~~

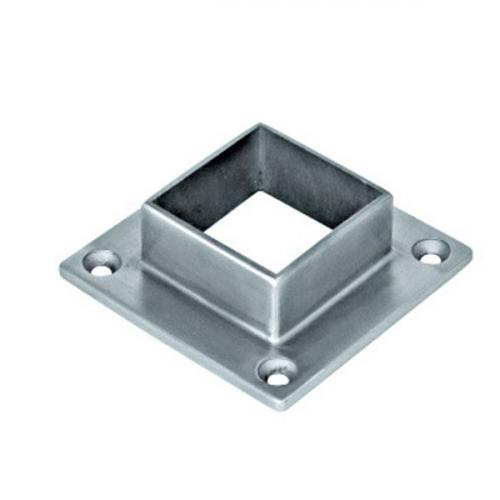

Способ №4. Фланцы

Такой крепеж состоит из пары прямоугольных или круглых металлических пластин с отверстиями под болты и трубы. Алгоритм сборки выглядит так:

торцы труб нужно срезать перпендикулярно относительно оси;
следует удалить заусенцы, после чего надеть фланцы;
между ними устанавливается резиновая прокладка, при этом нужно следить, чтобы ее наружный край равномерно выходил на 8-10 мм;
в конце фланцы нужно скрепить болтами с гайками.

Фланец для квадратной трубы

Чтобы соединение получилось долговечным и надежным, при сборке нужно следовать нескольким несложным правилам.

Прокладка должна быть одна, не больше, иначе снизится герметичность.
Каждые один-два года состояние прокладки следует проверять.

Соединение труб без сварки гебо. Общее описание фитинга

Чтобы все работало на конце Гебо для труб с расположенными внутри прокладкой и шайбами имеется резьба. На нее накручивается специальная гайка. Именно она оказывает необходимое давление для обеспечения герметичности соединения без использования сварочного аппарата.

Более сложный вариант муфты Гебо для трубопровода отличается от классического двумя одинаково устроенными концами. Такое изделие предназначено для ремонта трубы, которой отсутствует кран или иной резьбовой фитинг. Здесь набор колец с гайкой присутствует с обеих сторон.

Источник akoupelnyatopeni.cz

Назначение фитинга

Изначально муфта Гебо на металлическую трубу предназначена для ремонта контура. Она служит для временного пользования. Но по факту практикуется длительная эксплуатация фитинга. При этом спустя несколько лет резиновый уплотнитель сохраняет свою целостность и эластичность. Но здесь важно, чтобы в системе температура жидкой среды не превышала +80-+90 градусов по Цельсию. Рабочее давление внутри системы отопления или водоснабжения может достигать 10 Атмосфер. Кроме того, обжимной соединитель допустим ко вторичной установке.

Рациональность использования соединителя Гебо заключается не только в быстром и герметичном соединении металлических труб между собой или с резьбовым фитингом. С помощью такой муфты легко устраивается переход от чугуна, меди к тем же материалам или пластиковым аналогам. При этом необязательно применение сварочных аппаратов и приспособлений для нарезки резьбы. Даже прочие переходники можно не использовать при условии сохранения наружного диаметра патрубков.

Соединение пластиковых труб без сварки. Соединение пластиковых труб без пайки. Фитинги и холодная сварка

Полимерные детали могут быть соединены не только с помощью нагревательных элементов. Но как соединить полипропиленовые трубы без пайки? Пайка полипропиленовых труб для их соединения применяется не всегда. Наличие иных видов соединения помимо пайки является одной из их характерных особенностей.

Отсутствие необходимости приобретать тем или иным образом сварочное оборудование делает этот тип сварки еще более популярным и доступным, так как немногие знают, как паять или как сварить трубы. Также отличительной чертой является возможность соединения пластиковых труб своими руками без специального оборудования.

Как соединить пластиковые трубы без пайки?

Существует два способа соединения полипропиленовых, полиэтиленовых и иных полимерных материалов без применения специального сварочного оборудования: сварка пластиковых труб с помощью компрессионных фитингов и холодная сварка.

Единственное, что вам потребуется помимо компрессионных фитингов для первого вида сварки – это специальный обжимной ключ. Обычно они продаются вместе. Для холодной сварки нужен только специальный клей. Последний тип соединения без пайки чаще применим только для холодного водоснабжения. Минусом соединения деталей без пайки является то, что на это требуется больше времени. Далее более детально будут рассмотрены каждый из видов и изложены ответы на вопросы как соединить полипропиленовые трубы без пайки и как спаять полипропиленовые трубы своими силами.

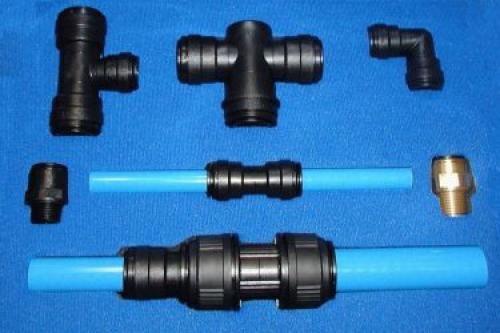

Соединение с помощью компрессионных фитингов

Спаять пластиковые детали можно с помощью компрессионных фитингов. Они применимы не только для соответствующего им типа труб. Как правило, нельзя использовать фитинги из материала, отличного от материала соединяемых элементов.

Однако, особенностью таких фитингов является их универсальность, так как соединять можно разные трубы: алюминиевые с медными, из полиэтилена низкого давления с ПВХ и так далее. Поэтому, не каждой детали соответствует определенный тип фитинга.

Еще одно преимущество этого вида соединения в том, что конструкция может быть как собрана, так и разобрана. Если же вы спаяли две детали, разъединить их как было уже не получится.

Конструкция фитинга состоит из следующих элементов: те, которые устанавливаются на окончание трубы (например, заглушки) и те, которые объединяют соединяемые элементы в единое целое.

Болтовое соединение профильной трубы своими руками

Можно и без сварки: 5 легких способов соединить профильную трубу
