Как укладывать арматуру для армопояса. Как выполняется опалубка для армопояса

Если вы выбрали более экономный метод опалубки – важно устанавливать деревянные щиты таким образом, чтобы их положение не нарушалось из-за давления бетона.

Нужно пропустить анкеры через дерево и установить на них заглушки с помощью электросварки. Заливка межэтажного армопояса выполняется гораздо быстрее:

снизу деревянного щита крепится шуруп 6 х 100 мм;
расстояние между шурупами должно быть около 700 мм;
щит прикладывается к стене, высверливается отверстие, в которое вставляется шуруп;
рекомендованный диаметр отверстия – 6 мм.

Верхняя часть опалубки также устанавливается достаточно просто, по аналогичной схеме, но вместо шурупа используется саморез. В кирпиче или шве лицевой кладки сверлится отверстие, в которое вбивается арматура. Далее саморез и арматура стягиваются вязальной проволокой. Следует придерживаться расстояния между крепежными элементами в пределах 1-1,5 м. После затвердения армопояса опалубку можно снимать. В теплое время года бетон схватывается за сутки, зимой и осенью это займет более двух дней.

Опалубка для армопояса под плиты перекрытия

Важно контролировать уровень верхнего края опалубки – перепады не должны превышать 1 см. С этой точки зрения более рационально использовать опалубку несъемного или комбинированного типа.

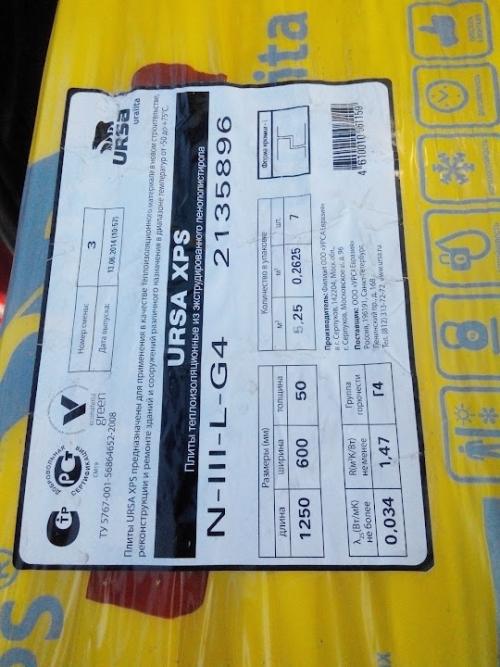

Если же вы планируете далее утеплять фасад пенопластом – несъемная опалубка из блоков из полистирола станет элементом утепляющего слоя. Единственное отличие технологи изготовления такой опалубки от съемной – в соединении нескольких частей для армопояса перекрытия. Их следует скрепить таким образом, чтобы в процессе застывания бетона раствор не раздвинул их в стороны.

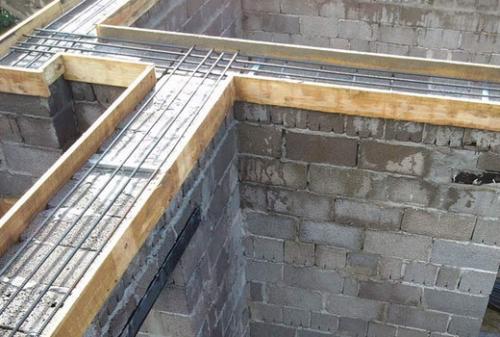

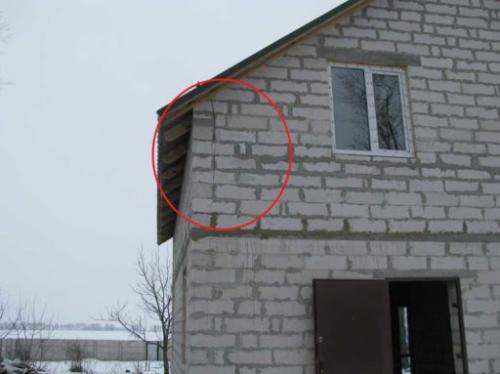

Армопояс чертеж. Как сделать армопояс: особенности и этапы создания прочной конструкции

8 мин.

Строительство стен

Кирпичи были популярны всегда, однако сейчас у них появились конкуренты — разные виды легкого бетона. Несмотря на серьезные отличия, есть у этих материалов одно общее. Частные дома, возводимые из искусственных блоков, всегда нуждаются в защите от деформации стен и подвижек грунта. По этой причине в любом подобном строении предусматривают армирующие пояса. Такая железобетонная конструкция создается по всему периметру дома. Ее задача — снижение и перераспределение нагрузок от стропильной системы, от перекрытий, вес которых может спровоцировать трещины и деформацию стройматериала. Чтобы сделать по-настоящему надежное здания, будущим владельцам надо точно знать, из чего состоит такая защита, как сделать армопояс, есть ли случаи, когда можно обойтись без него.

Необходим ли армирующий пояс?

Армопояс, предназначенный для перекрытий, стропильной системы, нужен всегда. Этот элемент — монолитный бетонный контур, усиленный арматурным каркасом. Другие его названия — железобетонный, разгрузочный пояс, сейсмопояс.

Задачи армопояса

Он призван усилить стеновую конструкцию, которая испытывает на себе воздействие:

порывов ветра;
неравномерной усадки здания;
проседания грунта под основанием;
температурных перепадов: сезонных или тех, что возникают в течение суток.

Железобетонный пояс в этом случае выполняет ту же задачу, что и фундамент. Он принимает нагрузки на себя, распределяет их равномерно, а затем передает на несущие стены, на фундамент, на грунт.

Однако функция жесткой рамы, обеспечивающей максимальную устойчивость конструкции, не единственная задача, которая возложена «на плечи» армирующего пояса. Он дает возможность:

соорудить проемы любого размера, но обойтись без использования специальных перемычек;
обеспечить отсутствие деформации стен, в которых из-за дверных и оконных проемов нагрузки воспринимаются по-разному;
избежать нарушения целостности строительных материалов при создании мауэрлата: в этом случае крепление производят анкерами, которые способны со временем ослабить или разрушить блоки.
гарантировать надежное, жесткое крепление стен с крышей, так как в противном случае стропильные ноги будут оказывать распирающее давление на стены, а оно может стать причиной деформации несущих конструкций.

Армопояс из двух арматур. Можно ли делать кирпичный сейсмопояс?

Армопояс из кирпича можно делать в нескольких случаях – если стены дома также сделаны из этого материала, а также если они сделаны из газобетона или пенобетона. Например, происходит строительство дома из кирпича, на этапе сооружения армированного пояса можно также использовать кирпич.

Строительство пояса не отличается от возведения стен, кроме того, что здесь используют арматурный каркас и специальную металлическую сетку. Сама кладка будет точно такой же, как и при возведении стен здания.

Возводить армированный пояс из кирпича можно и на стенах из газобетона. Этот материал отличается более легким весом, но по прочности уступает кирпичу, поэтому последний можно применять для укрепления стен вверху.

Обязательные условия для такой конструкции:

быть кольцевой;
быть непрерывной;
быть замкнутой.

Только при выполнении этих условий, кирпичный армопояс на газобетоне будет актуален. Пояс из кирпича часто применяется вместо монолитного, если дом строится из кирпича. Сам пояс обустраивают непосредственно во время кладки, но конструкция армированного пояса будет зависеть от особенностей строения. Зачастую такой пояс не нуждается в опалубке, потому как арматурная сетка укладывается на сам кирпич.

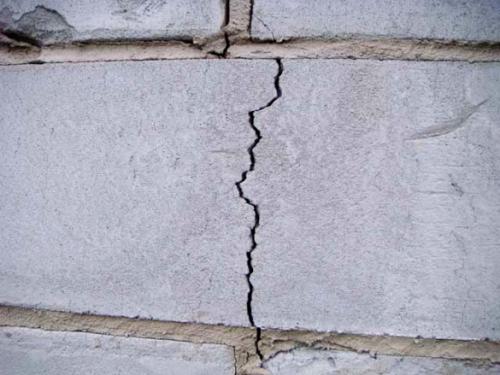

Важно! Армированный пояс защищает стены и основание здания от трещин и проседания. Он помогает правильно распределить нагрузку от крыши и придать стенам прочности. Кирпичный армопояс увеличивает жесткость здания.

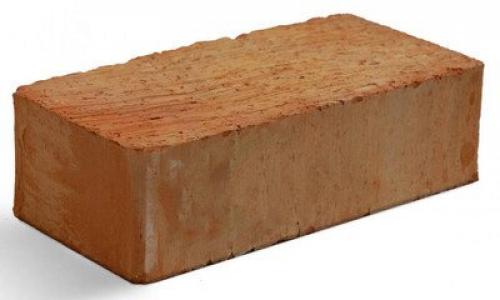

Требования к стройматериалу

Так как армированный пояс – это конструкция, которая должна быть прочной и устойчивой, то для нее лучше использовать проверенное и надежное сырье. Для этого как раз подойдет полнотелый кирпич.

Несколько требований:

не должно быть отбитых граней;

внешний вид кирпича должен соответствовать стандартам;
не должно быть трещин в сырье;
изделие должно иметь форму прямоугольного параллелепипеда;
отклонение от номинальных размеров не должно превышать 2-4 мм;
изделие должно быть морозостойким.

Материал должен быть устойчивым к воздействию влаги, так как при использовании раствора в кирпич попадает вода. Если же сырье не выдерживает влагу, то вода впитается, провоцируя постепенные разрушения камня. Недожженный кирпич также покупать не стоит. Размеры материала должны соответствовать ширине армирующей сетки.

Расчет арматуры для армопояса. Армопояс в домах из газобетона

Блоки из газобетона , при всех своих достоинствах, не работают на изгибающие и стягивающие нагрузки, обладают низкой прочностью. Армированный пояс берёт на себя эти усилия.

Когда нужно его делать

Рекомендуется монтировать армированные пояса для стен из газобетонных блоков в следующих случаях:

По ленточному фундаменту из готовых бетонных блоков или при увеличении высоты цоколя кирпичной кладкой. Такая конструкция даёт просадку при изменении физических свойств грунтов (обводнённость, пучение), на которые опирается. Армированный пояс поможет распределить возникающие усилия равномерно на весь фундамент, предотвратить наклон и изгиб несущих стен каркаса.

Сплошной замкнутый монолитный пояс по газобетону под перекрытия монтируется вверху несущих стен каждого этажа. По строительным правилам не допускается монтировать железобетонные плиты или деревянные балки непосредственно на газобетонные блоки. Они не выдерживают точечных и изгибающих нагрузок от перекрытий.

Для их восприятия и распределения по поверхности стены обязательно нужна армированная балка. В зависимости от нагрузок, пояс может быть сплошным и непрерывным вдоль всех стен каркаса или только под несущими, проёмами. Армированный пояс рекомендуется возводить даже под перегородки. Это поможет придать дополнительную жёсткость каркасу здания.

Армопояс выполняет роль сейсмического, что важно при строительстве в районах с повышенной опасностью землетрясений.
При возведении даже одноэтажного дома с простой крышей, мансардой обязательно нужно заливать под мауэрлат армопояс с установкой анкерных шпилек для крепления. Любые другие способы крепления мауэрлата ненадёжны, со временем ломают газобетонные блоки, расшатываются от горизонтальных усилий в основании стропил.

Эти рекомендации дают ответ на вопрос, нужен ли армопояс для одноэтажного жилого дома из газобетона. Ответ однозначный — да.

Хомуты для армопояса. Гнем арматуру на армопояс

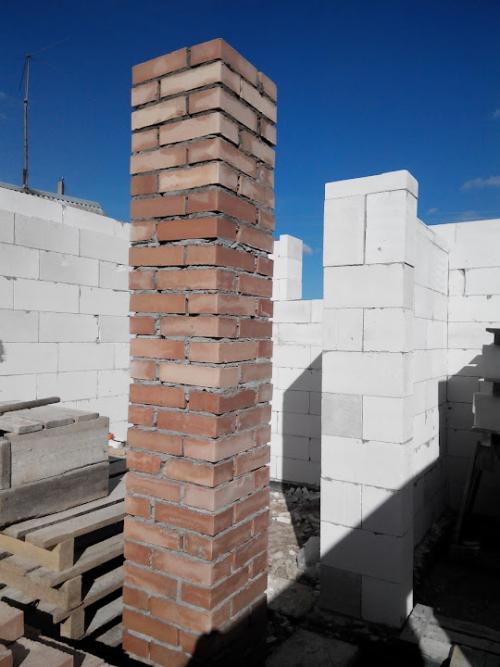

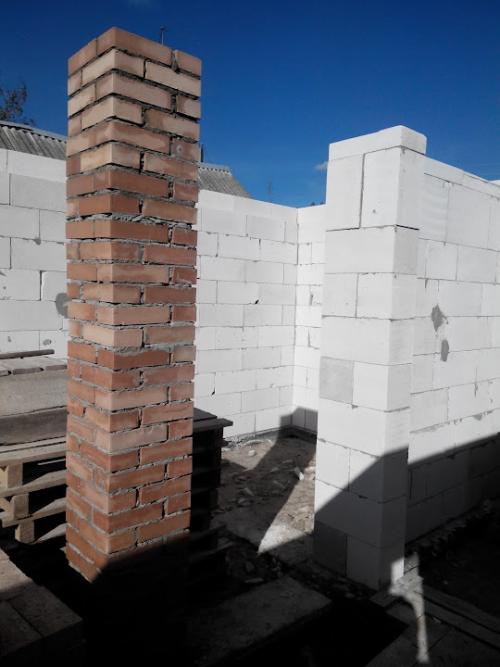

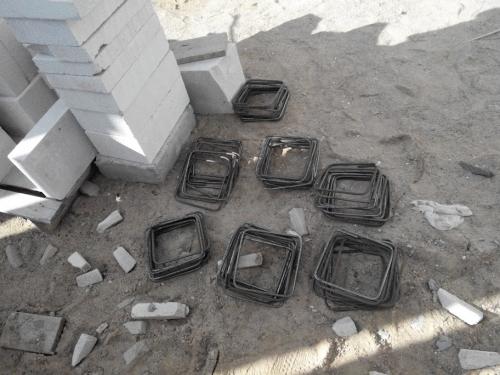

Армопояс решили заливать сечением 25×25см, следовательно хомуты для внешних стен нужны примерно 18×18см, чтобы был защитный слой бетона примерно 3-4см. Хомуты гнули из арматуры ∅8мм.

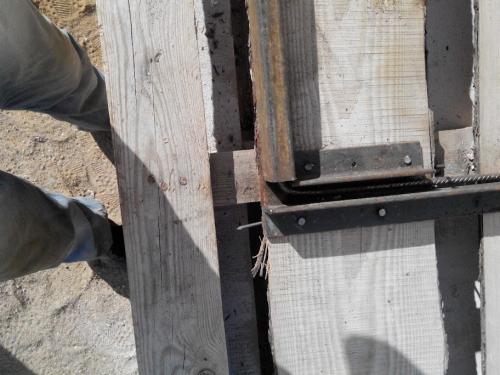

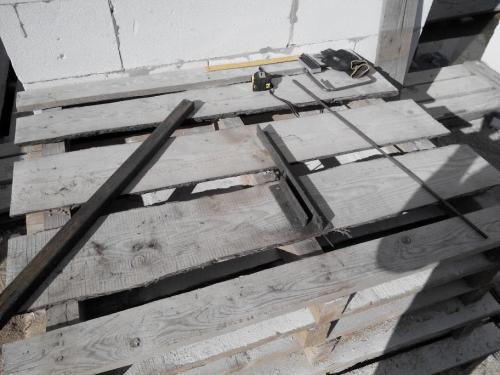

Для того чтобы изготовить большое количество хомутов был изготовлен нехитрый «прибор»:

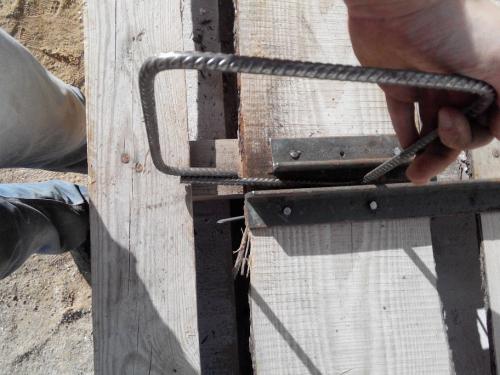

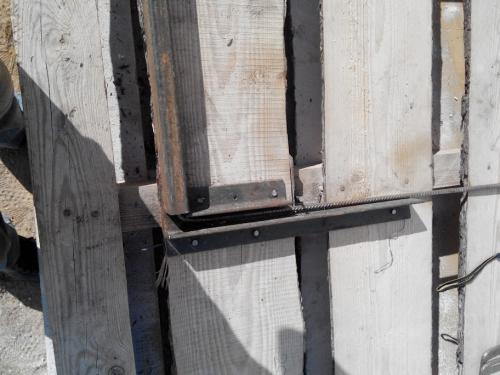

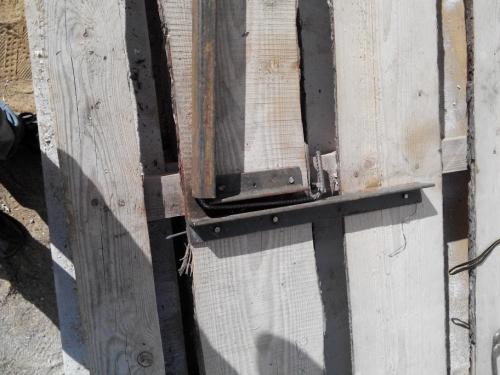

начинаем сгибать хомут:

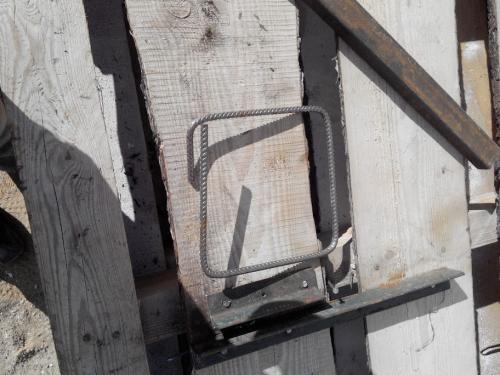

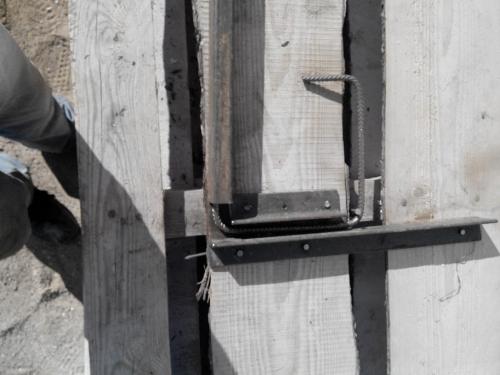

Хомут почти готов:

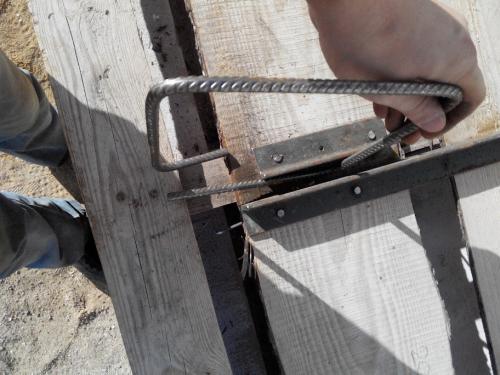

и последний штрих, совмещаем концы арматуры друг с другом:

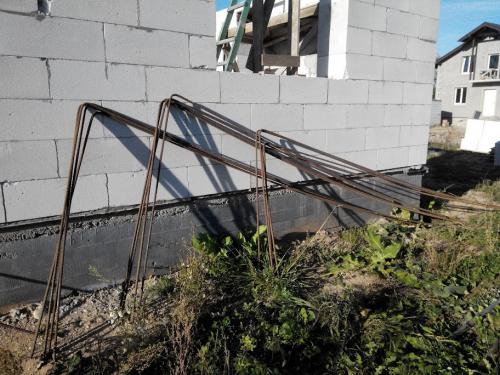

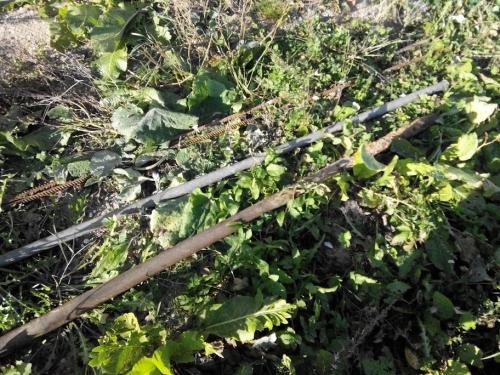

Продольную арматуру для пояса купил ∅14мм. Расчитывал ее гнуть на том же «приборе», но на практике такую арматуру уже так оказалось не согнешь. Поэтому был изобретен новый прибор для гибки толстой арматуры, две стальных трубы которые достались по наследству с участком от старого забора. Первая труба зажималась между пнями спиленных деревьев, в нее вставлялась арматура, впритык к первой трубе одевалась на арматуру вторая труба и ей как рычагом гнулась толстая арматура. Изгиб получался почти ровный под 90°, на мой взгляд не хуже чем изгиб на специальном инструменте. И это еще один негативный посыл в сторону первой бригады, для которой была проблема согнуть арматуру ∅10мм, я уже молчу про ∅14мм.

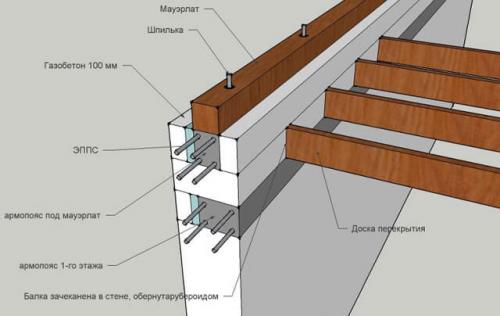

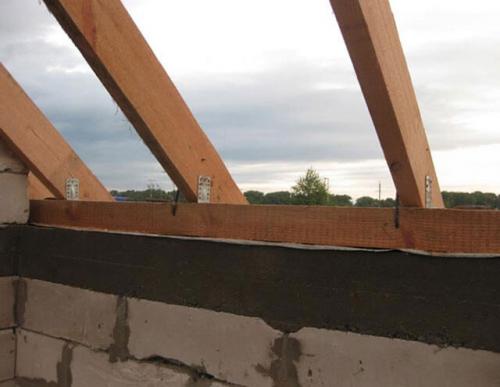

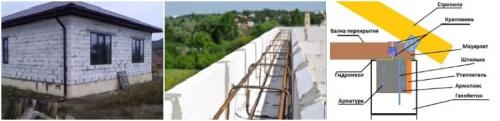

Армирование армопояса под мауэрлат. Для кровли

Стропильная система любого строения опирается на мауэрлат, прочно закрепляемый на стене дома.

Непосредственно к газобетону прикреплять несущие элементы кровли нельзя. Крепление мауэрлата шпильками к блокам со временем расшатается под действием ветровых нагрузок, что грозит обрушением кровли в целом.

Возникает потребность в надёжном соединении стен и кровельной системы, — это основная функция армопояса. Для этого в монолитный пояс до схватывания бетона вставляются анкерные элементы и закладные детали. Кроме того, прочный монолит пояса воспринимает, распределяет, компенсирует нагрузки от веса кровли, стропильной системы, снега, ветра.

Основные функции

В целом назначение кровельного армопояса определяется следующими функциями:

равномерно распределяет нагрузки от воздействия кровли на стены;
связывает верх стены в жёсткую конструкцию;
уменьшает риск растрескивания стен при усадке;
способствует надёжному креплению стен и кровельной системы;
служит опорой для балок чердачных и мансардных перекрытий.

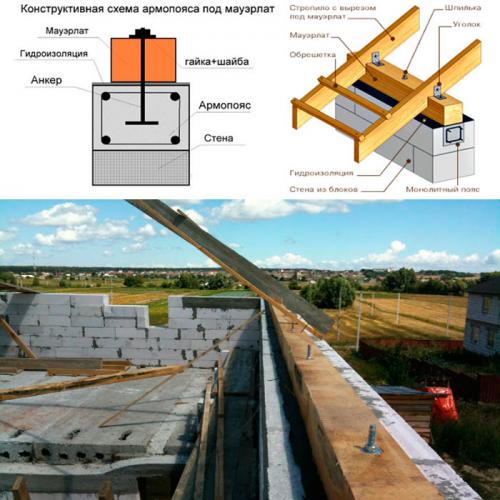

Конструкция кровельного армопояса представляет собой сплошную ленту из монолитного железобетона, устроенную по всему периметру верха несущих стен.

Способы возведения

Различают три способа устройства армопояса для кровли по стенам из газобетона:

Использование опалубки из деревянных щитов. Недорогой, достаточно простой, но трудоёмкий метод.
Применение для ограждающей опалубочной конструкции тонких перегородочных блоков
Монтаж из специальных U-образных изделий. Идеальный вариант, если бы не очень высокая стоимость подобных блоков.

Способы можно комбинировать в плане совместного использования перегородочных изделий и деревянных щитов.

Геометрические параметры

Длина пояса – это периметр стены, на которой он возведён.

Ширина ленты варьируется от 200 мм до 400 мм, равняется толщине стен. Но армированный пояс на всю ширину, как правило, избыточен в плане прочности. Поэтому его ширину можно снизить, но зато добавить в конструкцию утепляющие материалы.

Высота и ширина пояса в идеале должны точно рассчитываться по соответствию нагрузкам.

Высота армопояса – не менее 15 см, средний достаточный параметр – 30 см.

Правила армирования

Строительство любого сооружения предполагает предварительное проектирование с точным расчётом всех конструкций и отдельных узлов на воспринимаемые в процессе эксплуатации нагрузки. Но при самостоятельном возведении дома из газобетона многие застройщики предпочитают экономить на проекте. Это не совсем правильный подход, но решение принимает застройщик и это его право.

При отсутствии расчётов армирование выполняется на основе подобного практического опыта с учётом ряда основных критериев:

Материал для продольного армирования – прут периодического профиля диаметром не меньше 10 мм.
Используются изделия максимальной длины с наименьшим количеством стыков.
Для формирования каркаса используется поперечная арматура диаметром 6 мм и более.
Средний шаг фиксации поперечных прутов – 300 мм.
Для крепления прутов между собой используется вязальная мягкая проволока.
В углах продольная арматура изгибается под прямым или необходимым углом с максимально удалённым от угла нахлёстом.

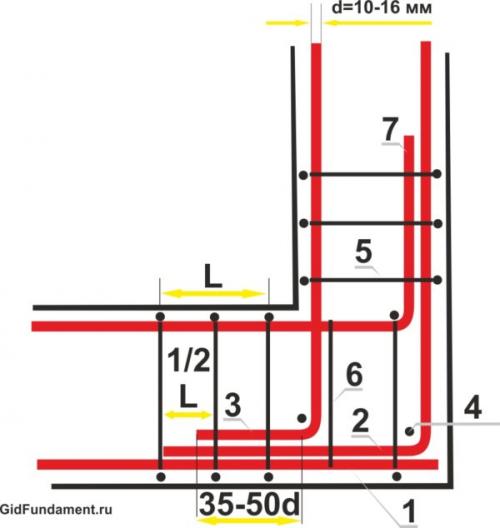

Схема армирование углов армопояса
Армокаркас в опалубке выставляется строго горизонтально по уровню.
Арматура должна отступать от внутренних стен опалубки минимум на 3 см, – это защитный антикоррозийный слой.
Стыки продольных прутов выполняются с нахлёстом от 30 см.
Расстояние между горизонтальными прутами выбирается в зависимости от ширины и высоты пояса, с учётом толщины защитных слоёв.

Необходимые анкера и закладные детали устанавливаются в опалубке и фиксируются с каркасом после его окончательного монтажа. Длина выступающей из бетонного пояса части анкера должна быть не менее толщины мауэрлата с учётом размера гайки с шайбой.

Важно! Армокаркас связывается непосредственно в опалубке. Это вызвано практическими соображениями из-за сложности подъёма на высоту тяжёлого арматурного каркаса.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/kak-pravilno-vyazat-armaturu-na-armopoyas-kakie-materialy-nuzhny

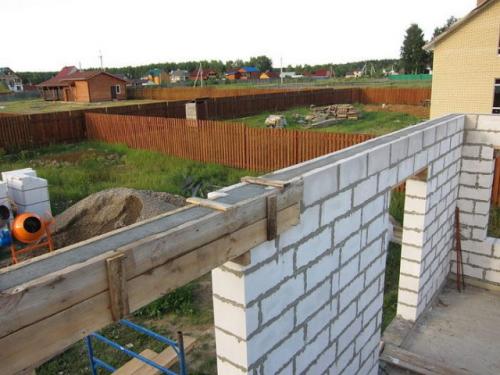

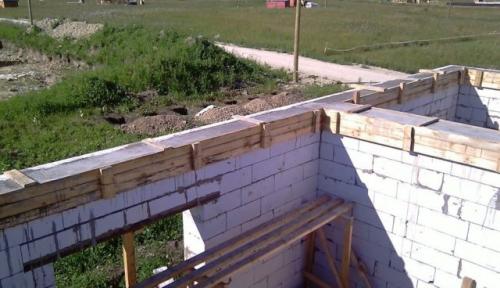

Нужно ли армировать армопояс. Конструкция армопояса

Для сглаживания нагрузок от веса кровли и межэтажных панелей на торцевую плоскость капитальных стен сооружается специальный железобетонный пояс. Он выполняется также в процессе заливки монолитного фундамента.

Планируя соорудить цокольный, межэтажный или фундаментный армированный пояс, необходимо выполнить следующие действия:

продумать конструктивные особенности железобетонного контура усиления;
подобрать оптимальный размер арматуры и определиться с высотой армопояса;

Определяясь с конструкцией, размерами и применяемыми материалами, следует учесть действующие усилия на уровне перекрытия этажа, а также нагрузочную способность стен, для изготовления которых использовались пористые блоки. При использовании облегченных плит перекрытия допускается использовать менее мощный армопояс. При этом ширина должна быть равна толщине стен. Остановимся более детально на конструктивных особенностях и размерах.

Для того, чтобы повысить прочность несущих внешних стен необходимо делать армопояс

Из чего изготавливается армопояс?

Конструкция армированного пояса регламентирована строительными нормами. Это силовой контур, предотвращающий деформацию коробки здания.

Для изготовления армированного пояса применяются следующие стройматериалы:

бетонный раствор с маркировкой М400 и выше. Смесью заполняется опалубочный каркас, внутри которого расположена арматурная решетка. После застывания бетона образуется силовой контур по периметру несущих стен. Бетонная смесь изготавливается по стандартной рецептуре на базе портландцемента, щебня и песка. Важно выполнять бетонирование в один заход с дальнейшим уплотнением бетонного массива с помощью вибрационного оборудования. Важно не допустить формирования воздушных полостей внутри монолита;
стальные прутки с размером поперечного сечения 0,8-1 см. Рифленая арматура разрезается на заготовки необходимых размеров, которые связываются вязальной проволокой в пространственный каркас. Конструкция состоит из четырех продольно расположенных прутков, связанных поперечными стержнями. Диаметр поперечных элементов составляет 0,6 см. Металлическая решетка, повышающая нагрузочную способность бетонного массива, имеет в поперечной плоскости квадратное или прямоугольное сечение.

В зависимости от конструкции опалубки для ее изготовления используются различные материалы:

для разборной опалубки применяются щиты из древесины;
стационарная конструкция изготовляется из полистирола.

Важно обеспечить жесткость и герметичность опалубочной конструкции.

Задача армопояса- помочь зданию противостоять деформирующим нагрузкам

Высота и толщина армопояса

Размеры армированного пояса регламентированы проектной документацией:

высота силового контура равна его толщине при изготовлении армированного пояса квадратного сечения. Для прямоугольной конструкции высота превышает ширину в 1,5-1,6 раза;
толщина армопояса обычно соответствует ширине несущих стен здания. Технология сооружения допускает уменьшенную толщину пояса, на уровне 0,7-0,8 толщины стен.

Размеры силового контура определяются на стадии разработки проекта здания.

Армопояс под крышу. Зачем нужен армопояс, нужен ли он под крышу

Роль данного армирования для достижения общей прочности здания сложно переоценить. Вначале нужно разобраться, для чего именно используют армопояс под мауэрлат.

Любое здание подвергается целому ряду нагрузок:

Вертикальные . Их создает кровля своим весом, а также такие атмосферные явления, как снег, ветер и дождь.
Распорные . Их провоцируют опирающиеся на стену стропилины. Такая нагрузка действует на раздвижение здания, возрастая по мере того, как увеличивается кровельная нагрузка.

Определенные современные материалы весьма плохо воспринимают точечное воздействие, которое их разрушает. К ним можно отнести керамзитобетонные стены, для которых обустройство армопояса под крышу является необходимой мерой. Поэтому при возведении зданий из подобных материалов наличие подобной конструкции является естественной деталью. Однако бывают ситуации, когда возникают трудности с ее монтажом. В таких случаях мауэрлат на пеноблоки или керамзитоблоки крепится химическими анкерами.

Причины такого подхода могут быть следующими:

Сверление отверстий для шпилек в ячеистых блоках может провоцировать их разрушение или появление трещин.
Висячими стропилами создается разная нагрузка по целому ряду направлений: это может привести к разъезжанию блоков, а также деформации стен и крыши.
При непосредственной укладке стропилин на пенобетонные блоки требуется идеальное положение уровня кровли. В противном случае из-за возникающей точечной нагрузки пеноблоки могут претерпевать различного рода разрушения. Во избежание подобных явлений мауэрлат принято оснащать армопоясом.

Кирпичные стены имеют высокую механическую прочность. Мауэрлат на них крепится обычными анкерами и закладными элементами. Исключение составляют лишь регионы, где наблюдается сейсмическая активность: там вопрос, нужен ли армопояс под крышу, обычно не стоит. Наличие армопояса под мауэрлат в таком случае обязательно и для кирпичных зданий.

Предназначение армирующего пояса на практике сводится к следующим функциям:

Стены не деформируются в случае подвижек грунта, или, когда происходит его неравномерная усадка. Параметры здания сохраняются в исходных пределах.
Способствует выравниванию стен по горизонтали, исправлению погрешность при их укладке.
Конструкция становится более жесткой.
Все возникающие на несущих стенах нагрузки получают равномерное распределение.
Хорошая механическая прочность армирующего пояса позволяет применять его для надежной фиксации наиболее важных элементов, в том числе и мауэрлата.
