Возводим ленточный фундамент для каркасного дома. Пошаговая инструкция и схема монтажа своими руками

Рекомендованы такие стадии сооружения прочного ленточного фундамента, служащего опорой каркасного дома:

  1. Разметка фундамента. После приготовления всех необходимых  материалов, рабочего инструмента, требуется выполнить разметку здания, определяя расположение фасадов и стен. Требуется четко понимать, где предстоит заливать фундамент.

    Одновременно нужно рассчитать его размеры. После выполненного расчета делают разметку на местности очертаний фундамента. Используют для работы колышки с веревкой. Сразу намечают линию, которая больше габаритов несущих стен примерно на 10 см. сразу же контролируют, чтобы углы получились прямыми.

    Удобнее это делать лазерным измерителем, хотя многие просто измеряют, а затем сравнивают диагонали. Завершением этой стадии становится копка траншеи на полметра в глубину. Внизу ее засыпают и трамбуют, поливая водой, песчаную подушку.

  2. Гидроизоляция фундамента. Первым делом по боковым плоскостям траншеи нужно уложить гидроизоляцию. Традиционно в ее качестве используют рубероид, хотя у него присутствует существенный недостаток — спустя пару лет материал начинает отслаиваться, поэтому приходится повторять процесс защиты фундамента от влаги.

    Новые технологии предлагают применять пенетрон, добавляя его непосредственно в смесь бетона. Такой продукт сделает фундамент навсегда непроницаемым для грунтовых вод.

  3. Устройство опалубки . Поверх гидроизоляции монтируют вертикально обрезные пятисантиметровые доски. Их лучше сбивать доски изнутри, направляя гвозди наружу. Между досками нельзя оставлять никаких щелей. Принято для опалубки применять древесину хвойных пород, хотя иногда используют также ольху либо осину. Доски обязаны быть сухими, их максимальная длина — 150 см. Над поверхностью земли опалубка возвышается на треть метра.
  4. Армирование. Внутрь готовой опалубки размещают арматуру, предварительно удалив с нее грязь и ржавчину. Прутки связывают проволокой. Вязать ее удобнее автоматическим пистолетом, хотя подойдут и обыкновенные пассатижи. Примерно 5 см арматурного пояса вверху оставляют без металлического каркаса, чтобы гарантировать полное покрытие бетоном сетки.
  5. Бетонирование. Когда подготовительные работы завершены, внутрь опалубки начинают заливать бетонный раствор. Для его приготовления необходим цемент М300, крупнозернистый песок, щебень и вода. Рекомендовано в замес добавлять пластификаторы, обеспечивающие готовому фундаментному поясу дополнительную прочность. Консистенция бетонной смеси обязана напоминать видом густую сметану — не жиже ее и не суше.

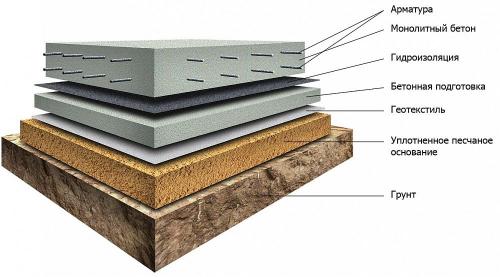

Бетонный фундамент под каркасный дом. Плитный фундамент

При рассмотрении вопроса, какой фундамент выбрать для строительства каркасного дома на влагоемких непроницаемых грунтах, выбор чаще всего падает на плитное решение.

Фундамент-плиту называют «плавающим», так как незаглубленная железобетонная конструкция расположена на поверхности земли или на небольшой – до 40 см – глубине и способна перемещаться, следуя подвижкам грунта при морозном пучении.

Плита служит основанием для каркаса дома. Она распределяет нагрузку от здания на почву, одновременно являясь полом первого этажа.

Основное внимание уделяют созданию под плитой дренажа из крупнозернистого песка или щебня. Дренирующий материал предотвращает разрушение конструкции при замерзании воды силами морозного пучения. На подушку из щебня укладывают бетон, арматуру, гидроизоляцию. Толщина конструкции – 10-20 см.

Металлические стержни должны быть покрыты защитным слоем раствора не менее 50 мм.

Разновидность «плавающего» фундамента – утепленная шведская плита УШП. Она представляет собой своеобразную чашу на подушке из щебня. Слой из экструдированного пенополистирола создает тепло- и влагонепроницаемый защитный барьер. Сверху укладывают армирующую сетку, систему «теплый пол», заливают бетоном. Одновременно выполняют теплоизоляцию отмостки и цоколя, которая благодаря профильным элементам с замками по кромкам не имеет зазоров. Такая конструкция позволяет экономить до 30 % тепла, исключая его потерю через основание дома.

Бетонный фундамент под каркасный дом. Плитный фундамент

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/lentochnyy-fundament-dlya-karkasnogo-doma-stolbchatyy-fundament

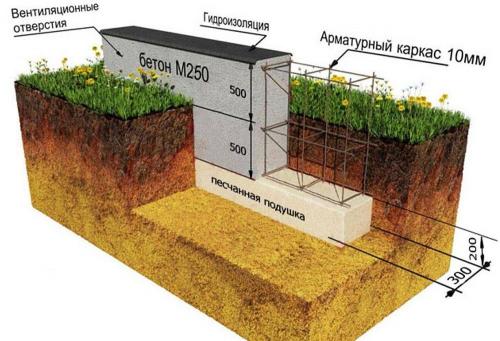

Ширина ленточного фундамента под каркасник. Технология сооружения ленточного фундамента для каркасного дома

Фундамент – основа любого строения. Каркасные дома из дерева обладают относительно легкой конструкцией. Но все-таки, правильно смонтированный фундамент – это гарантия их надежности и долговечности.

Что представляет собой ленточный фундамент

Ширина ленточного фундамента под каркасник. Технология сооружения ленточного фундамента для каркасного дома

Ленточный фундамент представляет собой сплошной замыкающийся контур из блоков, закрепленных цементно-песчаным раствором,  на котором располагаются несущие стены строения. Самая главная его функция заключается в плавной передаче нагрузки строения на землю. Проще говоря, фундамент держит дом на земле.

Виды ленточных фундаментов

Различают два типа ленточного фундамента:

  • мелкозаглубленный;
  • глубокозаглубленный.

Незаглубленный тип  подразумевает траншею около 0,5 м глубиной, куда помещается арматура, которая впоследствии заливается бетонным раствором. При этом «лента» должна подняться на высоту 0,2-0,4 м над поверхностью.

Глубокозаглубленный тип подразумевает выкапывание траншеи не меньше, чем глубина промерзания грунта. Остальные этапы его изготовления такие же, как и для мелкозаглубленного.

Плюсы и минусы

К преимуществам «ленты» относится:

  • высокая надежность;
  • бюджетная цена;
  • не продуваемый цоколь;
  • знакомая и понятная технология строения.

К недостаткам такого вида фундамента относится:

  • проблематичность его устройства на наклонном участке;
  • длительность в изготовлении опалубки;
  • необходимость бригады рабочих;
  • наличие тяжелой строительной техники (для транспортировки бетона).

Определение размеров

Прежде чем возводить фундамент, нужно четко определить его будущие размеры:

  • глубину залегания ленты;
  • высоту;
  • ширину.

Глубина ленты

Как правило, глубина ленты планируется в зависимости от качества грунта и материалов, из которых будет строиться дом, а также целей. При мелкозаглубленном типе ленту углубляют среднем на 1 м. В условиях сильного промерзания почвы или при обустройстве какого-то вспомогательного помещения в подвале (баня, гараж) углубляют фундамент и на 2-3 м.

Высота и ширина конструкции

Согласно общепринятым нормативам ширина ленты фундамента не может быть уже стен здания. Как правило, она даже немного больше – на 10-15 см. Наиболее распространена высота над землей ленточного фундамента, равная 50 см. Это усредненные показатели, может быть чуть меньше или больше в зависимости от условий грунта, климата и конструкции здания.

Технология строительства

Инструкция возведения ленточного фундамента состоит из ряда этапов, описанных ниже. Перед тем, как начать работу, необходимо:

  • расчистить место;
  • рассчитать необходимое количество;
  • завести строительные материалы.

Разметка фундамента

Разметка будущего фундамента должна быть очень точной. Производят ее при помощи кольев и шнура, с помощью которых обозначается, где будут располагаться основные элементы. Необходимо следить и проверять, чтобы все углы конструкции были под 90 градусов.

От соседнего забора фундамент можно планировать на расстоянии не менее 3 м, от улицы – не менее 5 м.

Установка дренажа

Дренаж необходим для того, чтобы снизить пагубное воздействие на основание грунтовых вод. Пошаговый процесс установки дренажа включает следующие этапы:

  1. В траншее под фундамент проделываются отверстия на глубину не менее, чем глубина промерзания грунта.
  2. Необходимо соблюсти расстояние – минимум 2 метра друг от друга.
  3. В скважину помещается дренажная труба, которая заполняется гравием.
  4. Дно траншеи возле скважины засыпается щебнем.
  5. Расстояние между скважинами заполняется слоем хорошо утрамбованного песка.
  6. Далее на песок помещают слой щебня, который заливается бетоном.
  7. После того, как бетонная смесь остынет, с внешних сторон ленты выкапываются не широкие траншеи, которые засыпают щебнем.

Засыпка подбетонки

Ширина ленточного фундамента под каркасник. Технология сооружения ленточного фундамента для каркасного дома

Подбетонка – это первоначальный слой фундамента, который служит для улучшения его эксплуатационных качеств. Она может быть выполнена из следующих материалов:

  • гравия;
  • бетона;
  • песка.

Толщина бетонной подстилки не должна быть менее 10 см. Из щебня – не менее 20 см. Бетонное основание выровняет неровности, которые возникли после проведения раскопочных работ. Также подбетонка не даст образоваться коррозии на арматуре и просачиванию цементного молочка при заливке бетона.

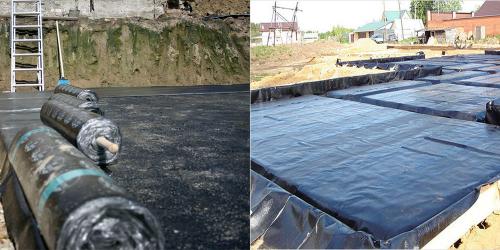

Подошвенная гидроизоляция

Ширина ленточного фундамента под каркасник. Технология сооружения ленточного фундамента для каркасного дома

Подошвенная гидроизоляция – это один из важных шагов подготовки основания. Когда подбетонка высыхает, на нее укладывают два слоя какого-либо рулонного битумного материала (например, Бикроста или Технониколя). Если вертикальная гидроизоляция может периодически обновляться, то о подошвенной нужно позаботиться заблаговременно.

Опалубка и арматурный каркас

Ширина ленточного фундамента под каркасник. Технология сооружения ленточного фундамента для каркасного дома

Почва имеет свойство смещаться, а это может отрицательно повлиять на прочность фундамента. Чтобы подобного не произошло, внутрь фундамента перед заливкой помещают специальный арматурный каркас. Металл при этом должен располагаться именно в толще фундамента, чтобы не было его ржавления. Армирование выполняется одновременно с процессом создания опалубки.

Фундамент под одноэтажный каркасный дом. Виды фундаментов для каркасных домов

Перед тем как определить параметры фундамента, оптимальные для каркасного дома, нужно выбрать тип основания в соответствии с видом почвы участка. Рассмотрим плюсы и минусы каждого.

Ленточный фундамент – классика частного домостроения

Ленточный фундамент выдерживает значительные нагрузки, в том числе и на подвижном грунте. Под каркасный дом лучше всего подойдет монолитный или сборный мелкозагрубленный фундамент, имеющий глубину заложения около 0,5 м и возвышающийся над поверхностью земли около 20-30 см.

Фундамент под одноэтажный каркасный дом. Виды фундаментов для каркасных домов

Недостатком ленточного фундамента считается невозможность перепланировки дома. Поэтому во время проектирования очень важно правильно произвести все расчеты жилого объекта, поскольку потом исправить ничего не получится.

Дом на сваях

Свайно-винтовой фундамент можно применять для любого участка, при этом чаще всего он актуален на сложных почвах . Несмотря на то что сваи располагаются на большую глубину, необходимости в привлечении спецтехники нет, монтаж возможен в любое время года и не требует много времени и финансовых затрат.

Фундамент под одноэтажный каркасный дом. Виды фундаментов для каркасных домов

Свайная конструкция имеет хорошие показатели несущей способности и при необходимости позволяет проводить ремонтные работы. Сваи устойчивы к воздействию грунтовых вод и промерзанию почвы. Идеальный вариант для небольшого каркасного дома.

Монолитная плита

Плитный фундамент имеет в основе плоскую железобетонную опору. Возводятся основания такого вида на слабых, пучинистых и неоднородных почвах, где содержатся грунтовые воды.

Фундамент под одноэтажный каркасный дом. Виды фундаментов для каркасных домов

Фундамент надежный, простой в монтаже, устойчив на скользящей почве. Для каркасного дома его применяют очень редко, поскольку он характеризуется дороговизной и необходимостью установки чернового пола.

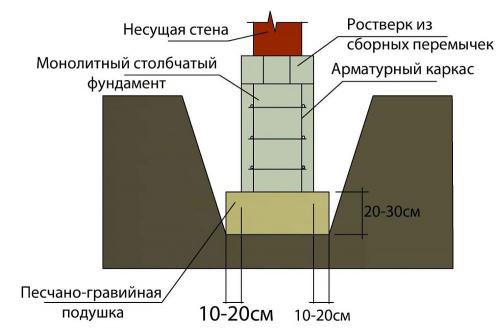

Простой столбчатый фундамент

Столбчатый фундамент состоит из отдельно стоящих столбов из бетона. Верхняя часть конструкции называется оголовком, а нижняя – основанием. Столбики располагаются в местах сосредоточения нагрузки, в частности по периметру каркасного дома и под пересечением стен. Высота их обычно равна высоте пола на первом этаже, то есть около 50-60 см над поверхностью земли.

Фундамент под одноэтажный каркасный дом. Виды фундаментов для каркасных домов

Столбчатый фундамент очень просто и быстро монтировать, он наиболее приемлемый по цене. Однако есть серьезные недостатки: невысокая несущая способность и возможность монтажа только на непучинистых устойчивых грунтах в теплое время года.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/lentochnyy-fundament-dlya-karkasnogo-doma-stolbchatyy-fundament

Расчет ленточного фундамента под каркасный дом. Расчет площади фундамента и его веса

Чтобы определить нагрузку на грунт и понять, выдержит ли этот грунт такое здание, нужно к весу дома прибавить вес фундамента.

Под железобетонный и кирпичный дом вероятнее всего придется закладывать ленточный, т.е. на глубину ниже глубины промерзания. Примем ее 1,5 м, и добавим еще 40 см над уровнем земли, итоговая высота ленты фундамента составит 1,9 м. Общая длина такой ленты составит 30 м (24 м периметр и 6 м под внутренней стеной), ее общий объем при ширине 40 см – 30 м х 0,4 м х 1,9 м = 22,8 м3, при плотности железобетона 2400 кг/м3, вес фундамента составит 54720 кг. Опорная площадь такого фундамента составит 3000 см х 40 см = 120 000 см2.

Под каркасный дом должно хватать. Пусть столбики будут диаметром 20 см и высотой 1,9 м и заложены на глубину 1,5 м. Опорная площадь такого столбика составит 10 см х 10 см х 3,14 = 314 см2. Объем такого столбика будет 0,06 м3, а вес – 143 кг. Общая длина всех стен составляет 30 м, если ставить столбики через 1 м, то их понадобится 30 штук. В этом случае общий вес столбчатого фундамента составит 143 кг х 30 = 4290 кг, а общая опорная площадь – 314 см2х 30 = 9420 см2

Итак, для каждого дома рассчитан вес, выбран фундамент, посчитана опорная площадь и вес фундамента. Чтобы рассчитать общую нагрузку на грунт, нужно общий вес здания разделить на опорную площадь.

Любой сухой грунт (хоть глинистый, хоть песчаный) имеетот 2 кг/см2и более. Именно на эту цифру и стоит равняться при расчете фундамента. В нашем случае нагрузка от кирпичного и железобетонного домов на массивном ленточном фундаменте остается в пределах 2 кг/см2с большим запасом. Нагрузка от каркасного дома на столбчатом фундаменте превышает 2 кг/см2. Если нагрузка на грунт получается слишком большой и есть сомнения по поводу того, что грунт ее выдержит, нужно изменить параметры фундамента для увеличения опорной площади. В случае с ленточным – это увеличение ширины ленты, в случае со столбчатым – увеличение диаметра столба и увеличение количества столбов. Разумеется, при этом изменится и вес фундамента, поэтому расчет его веса и нагрузки на грунт нужно будет повторить.

После выбора типа фундамента и его характеристик можно провестина него и рассчитатьдля армирования этого фундамента.

    Читайте так же:

    Глубина промерзания грунта
    Промерзание грунта приводит к его пучению и негативному воздействию на фундамент здания. Глубина промерзания зависит от типа грунта и климатических условий.

    Уровень грунтовых вод
    Грунтовые воды – это первый от поверхности земли подземный водоносный слой, который залегает выше первого водоупорного слоя. Они оказывают негативное воздействие на свойства грунта и фундаменты домов, уровень грунтовых вод необходимо знать и учитывать при заложении фундамента.

    Пучинистый грунт
    Пучинистый грунт – это такой грунт, который подвержен морозному пучению, при промерзании он значительно увеличивается в объеме. Силы пучения достаточно велики и способны поднимать целые здания, поэтому закладывать фундамент на пучинистом грунте без принятия мер против пучения нельзя.

    Силы морозного пучения грунтов
    Морозное пучение – это увеличение объема грунта при отрицательных температурах, то есть зимой. Происходит это из-за того, что влага, содержащаяся в грунте, при замерзании увеличивается в объеме. Силы морозного пучения действуют не только на основание фундамента, но и на его боковые стенки и способны выдавить фундамент дома из грунта.

    Несущая способность грунтов Несущая способность грунтов – это его основанная характеристика, которую необходимо знать при строительстве дома, она показывает какую нагрузку может выдержать единица площади грунта. Несущая способность определяет, какой должна быть опорная площадь фундамента дома: чем хуже способность грунта выдерживать нагрузку, тем больше должна быть площадь фундамента.

Ленточный мелкозаглубленный фундамент для каркасного дома. Выбор конструкции и определение размеров

Под легковесные каркасные здания строят все виды ленточного основания. Различия между ними — в способе монтажа, материалах и глубине заложения.

Конструкция может быть монолитной или сборной. В последнем случае используют бетонные блоки, которые скрепляют между собой цементным раствором и арматурой. Монолит — это сплошная лента из бута, щебня.

Различаются фундаменты также глубиной заложения, которая зависит от типа почвы. Мелкозаглубленные строят на слабопучинистых и сухих грунтах. Если пучение сильное, устраивают заглубленные. Минимум техники позволит сделать фундамент ленточного типа любого вида. Каждый из них требует проведения дренажных работ, утепления, гидроизоляции, устройства песчаной подушки. Эти мероприятия увеличивают продолжительность службы фундамента.

На склонах конструкция подвергается большим сдвигающим усилиям, поэтому устраивать ленты там не рекомендуется. На мелкопесчаных почвах, насыпях подошву расширяют бетонной плитой.

Глубина ленты

Глубина заложения ленточного фундамента зависит от региона, где возводиться строение, а также общего веса конструкции.

Вес каркасных зданий небольшой, поэтому основание под них закладывают на глубину от 0,4 до 0,7 м. Если строительство ведется в северном регионе, где сильно промерзает почва, требуется другой подход. Применяется формула: глубина залегания подошвы фундамента больше сезонного промерзания почвы на 30 см.

Под легкие конструкции строят мелкозаглубленные фундаменты.

Заглубленные основания более прочные, меньше деформируются от пучения грунта. Используются преимущественно, если под домом планируют устроить подвал. Тогда бетонное основание служит его стенами.

Закладывать фундамент глубже 2,5 м не рекомендуется. Если несущие пласты ниже, вместо строительства ленточного основания используют другой вариант фундамента — монтаж опор из столбов.

Ширина, высота конструкции

Каркасные здания закрепляют на обвязке, уложенной поверх фундамента. Она из железобетонной балки или деревянного бруса стандартной ширины 15 см. Для прочности сооружения ширина самого бетонного основания должна быть 30-40 см. Если планируется облицовка каркаса кирпичом, увеличивают до 50 см.

По высоте лента должна превышать ширину в 2-4 раза, что при стандартных условиях составляет 0,6-1,2 м.

Как построить каркасный дом на ленточном фундаменте. Глубина заложения

Строительная конструкция работает в сложных условиях и воспринимает большие нагрузки. Ошибки при расчете и возведении фундамента оборачиваются последствиями, которые потом трудно или невозможно исправить. Поэтому первая важная задача — определить тип почвы, ее несущую способность, склонность к проседанию, уровень грунтовых вод. Исходя из этого, принимают решение о строительстве ленточного основания.

Дополненные и измененные СНиП 2.02.01-83 теперь применяют в строительстве под названием СП 22.13330.2010. В соответствии с правилами допускается устраивать малозаглубленные фундаменты под каркасные дома после проведения инженерно-геодезических, геологических и гидрометеорологических изысканий, расчета по нагрузкам и сравнения технико-экономических показателей разных вариантов подземных конструкций.

Готовые проекты содержат стандартные решения, которые часто не учитывают особенностей условий конкретного участка. Поэтому нельзя пренебрегать хотя бы начальной геологией, в ходе которой выясняется необходимость проведения более детальных изысканий.

Перед выбором вида фундамента для дома изучают рельеф и уклон местности, определяют возможный вариант дренирования. Можно самостоятельно узнать тип грунта и уровень залегания подземных вод. Для этого отрывают шурфы на участке на глубину промерзания и анализируют состояние почв, структуру, прочность слоев.

Глубину промерзания определяют по СП 131.13330.2012. Интересующие сведения могут предоставить в районном или городском земельном отделе архитектуры.

Исходя из полученной информации принимают решение об устройстве того или иного типа основания.

Ленточныймалозаглубленный фундамент для каркасного домарекомендуется возводить на участке со спокойным рельефом. Наиболее рационально применение МЗЛФ понепучинистым грунтам – крупнозернистым пескам, нетекучим глинам, скальным или крупнообломочным породам с содержанием глинистых частиц менее 10 %. При этом уровень УГВ должен быть ниже 2 м.

При грунтах с низким УГВ, но склонных к увлажнению и пучению – глинистых, суглинистых и супесчаных с содержанием пылеватых частиц более 10 % – рекомендуется закладывать фундамент на глубину не ниже, чем 50 см от уровня подземных вод, а также МЗЛФ в виде ростверка по сваям.

Если высокий УГВ или участок с большим уклоном, то независимо от типа почв рассматривают другие варианты оснований: плитного малозаглубленного или свайного с висячим ростверком.

Как построить каркасный дом на ленточном фундаменте. Глубина заложения
