Армопояс в доме из газобетона под балки перекрытия. Технология работ

Армопояс в доме из газобетона под балки перекрытия. Технология работ

Рассмотрим, как сделать армопояс – опору под балки перекрытия. Вначале подготовьте опалубку – деревянный каркас, выполненный из досок, надежно зафиксированных к стенам. Размеры опалубки подберите так, чтобы высота армопояса составила 30 см, а ширина соответствовала толщине стен.

Этапы работ по изготовлению опалубки:

• подготовьте и нарежьте доски толщиной 3–4 см;
• сбейте щиты необходимых размеров;
• закрепите боковые поверхности опалубки к газобетонным стенам;
• установите в верхней части деревянной конструкции поперечные бруски с интервалом 0,8–1 м.

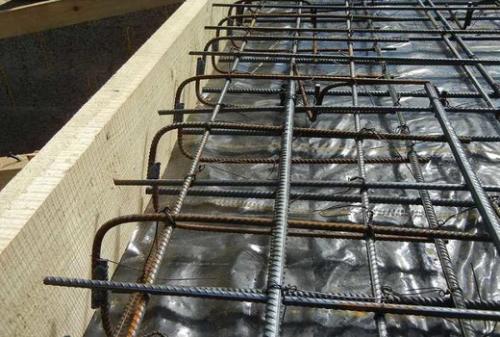

Можно приступать к изготовлению и установке в опалубку арматурного каркаса, выполняя работы в приведенной последовательности:

1. Подготовьте арматуру диаметром 8–12 мм.
2. Уложите параллельно (по длине опалубки) на подставки 2 стержня.
3. Соедините с помощью вязальной проволоки нижний уровень.
4. Установите вертикально расположенные опорные прутки верхнего яруса, обеспечивая интервал 0,5 метра.
5. Прикрепите продольные стержни верхнего уровня, зафиксировав поперечной арматурой аналогично нижнему ярусу.

Следует отметить, что армопояс является обязательной конструкцией при строительстве дома из газобетонных блоков

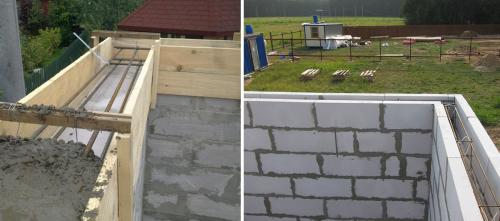

Надежно закрепив опалубку и установив в ней на подставки армированный каркас, приступайте к бетонированию. Выполнение мероприятий по бетонированию производите по следующему алгоритму:

• подготовьте бетонный раствор марки М300 или выше, используя портландцемент, просеянный песок, мелкий щебень и воду. Осуществляя смешивание, обеспечьте концентрацию песчано-цементной смеси 3:1;
• заливку производите непрерывно, это обеспечит прочностные характеристики бетонного монолита;

Соблюдение приведенной последовательности технологических операций позволит сформировать армопояс на газобетоне, являющийся надежной основой под балки перекрытия. После приобретения бетоном эксплуатационной прочности приступайте к установке элементов перекрытия, стропильной системы и монтажу крыши.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/armopoyas-v-dome-iz-gazobetona-pod-balki-perekrytiya-dlya-chego-neobhodim-armopoyas

В каких случаях не нужен армопояс. В каких случаях требуется армопояс в доме

Армопояс для стен. Усиление стен армированным поясом нужно не всегда. Поэтому не нужно зря тратить деньги на него в следующих случаях:

• под подошвой фундамента залегает крепкий грунт (скальный, крупнообломочный или крупный песок не насыщен водой) стены возводятся из кирпича;
• строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, торфяник), то ответ на вопрос нужен армирующий пояс, очевидна. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или пористых блоков (пенобетонных или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от межэтажных плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Армопояс под мауэрлат. Деревянная балка, на которую опираются стропила, называется мауэрлат. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепления мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Армопояс под мауэрлат.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзитовые блоки анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Армопояс для фундамента. Здесь подход к проблеме усиления не изменяется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон — экономический, но не устойчив к подвижек грунта материал, поэтому армирования ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Ленточный фундамент для дома: достоинства и недостатки как сделать своими руками ( прочитать подробнее )

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Армопояс под виды межэтажных перекрытий. В панели, опирающиеся на керамзитобетонные блоки , газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Во монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Размеры плит перекрытия: особенности использования конструкций ( прочитать подробнее )

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Нужен ли армопояс для одноэтажного дома из кирпича. Можно ли делать кирпичный сейсмопояс?

Армопояс из кирпича можно делать в нескольких случаях – если стены дома также сделаны из этого материала, а также если они сделаны из газобетона или пенобетона. Например, происходит строительство дома из кирпича, на этапе сооружения армированного пояса можно также использовать кирпич.

Строительство пояса не отличается от возведения стен, кроме того, что здесь используют арматурный каркас и специальную металлическую сетку. Сама кладка будет точно такой же, как и при возведении стен здания.

Возводить армированный пояс из кирпича можно и на стенах из газобетона. Этот материал отличается более легким весом, но по прочности уступает кирпичу, поэтому последний можно применять для укрепления стен вверху.

Обязательные условия для такой конструкции:

• быть кольцевой;
• быть непрерывной;
• быть замкнутой.

Только при выполнении этих условий, кирпичный армопояс на газобетоне будет актуален. Пояс из кирпича часто применяется вместо монолитного, если дом строится из кирпича. Сам пояс обустраивают непосредственно во время кладки, но конструкция армированного пояса будет зависеть от особенностей строения. Зачастую такой пояс не нуждается в опалубке, потому как арматурная сетка укладывается на сам кирпич.

Важно! Армированный пояс защищает стены и основание здания от трещин и проседания. Он помогает правильно распределить нагрузку от крыши и придать стенам прочности. Кирпичный армопояс увеличивает жесткость здания.

Требования к стройматериалу

Так как армированный пояс – это конструкция, которая должна быть прочной и устойчивой, то для нее лучше использовать проверенное и надежное сырье. Для этого как раз подойдет полнотелый кирпич.

Несколько требований:

• не должно быть отбитых граней;
• внешний вид кирпича должен соответствовать стандартам;
• не должно быть трещин в сырье;
• изделие должно иметь форму прямоугольного параллелепипеда;
• отклонение от номинальных размеров не должно превышать 2-4 мм;
• изделие должно быть морозостойким.

Материал должен быть устойчивым к воздействию влаги, так как при использовании раствора в кирпич попадает вода. Если же сырье не выдерживает влагу, то вода впитается, провоцируя постепенные разрушения камня. Недожженный кирпич также покупать не стоит. Размеры материала должны соответствовать ширине армирующей сетки.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/armopoyas-dlya-odnoetazhnogo-doma-iz-gazobetona-chto-takoe-armopoyas-i-zachem-nuzhen

Армопояс для газобетона размеры. Устройство армопояса для газобетонного дома

При строительстве здания из газобетона приобретает особую актуальность дополнительное закрепление каркаса от возникающих статических и динамических нагрузок, превышающих расчётные. Монтируемый армопояс в доме из газобетона обеспечивает надёжность эксплуатации строения.

Армопояс в домах из газобетона

Блоки из газобетона , при всех своих достоинствах, не работают на изгибающие и стягивающие нагрузки, обладают низкой прочностью. Армированный пояс берёт на себя эти усилия.

Когда нужно его делать

Рекомендуется монтировать армированные пояса для стен из газобетонных блоков в следующих случаях:

• По ленточному фундаменту из готовых бетонных блоков или при увеличении высоты цоколя кирпичной кладкой. Такая конструкция даёт просадку при изменении физических свойств грунтов (обводнённость, пучение), на которые опирается. Армированный пояс поможет распределить возникающие усилия равномерно на весь фундамент, предотвратить наклон и изгиб несущих стен каркаса.

Сплошной замкнутый монолитный пояс по газобетону под перекрытия монтируется вверху несущих стен каждого этажа. По строительным правилам не допускается монтировать железобетонные плиты или деревянные балки непосредственно на газобетонные блоки. Они не выдерживают точечных и изгибающих нагрузок от перекрытий.

Для их восприятия и распределения по поверхности стены обязательно нужна армированная балка. В зависимости от нагрузок, пояс может быть сплошным и непрерывным вдоль всех стен каркаса или только под несущими, проёмами. Армированный пояс рекомендуется возводить даже под перегородки. Это поможет придать дополнительную жёсткость каркасу здания.

• Армопояс выполняет роль сейсмического, что важно при строительстве в районах с повышенной опасностью землетрясений.
• При возведении даже одноэтажного дома с простой крышей, мансардой обязательно нужно заливать под мауэрлат армопояс с установкой анкерных шпилек для крепления. Любые другие способы крепления мауэрлата ненадёжны, со временем ломают газобетонные блоки, расшатываются от горизонтальных усилий в основании стропил.

Эти рекомендации дают ответ на вопрос, нужен ли армопояс для одноэтажного жилого дома из газобетона. Ответ однозначный — да.

Какой ширины и высоты должен быть

При строительстве здания из газобетонных блоков размеры конструкций железобетонных элементов, армирования закладываются в проекте по расчётам первой и второй группам предельных состояний. Это положение обязательно для сооружений первого класса ответственности.

Для частных домов, относящихся к КС2 — КС1 уровням надёжности (ГОСТ 27751-2014), допускается конструктивное назначение размеров балки и армирования с учётом рекомендаций СП 52-101-2003 раздел 8. Расчёт проводится по сбору нагрузок от вышележащих элементов.

При самостоятельном проектировании железобетонного пояса во внимание необходимо принимать рекомендации СП.

Ширина конструкции назначается по размеру блока или внутренней полости U-элементов с учётом утеплителя. Высота — поверху блока или учитываются рекомендации по установке арматуры, если применяется опалубка. Допускается уменьшение высоты, когда это позволяет расчётная нагрузка. Рекомендуется использовать бетон класса не ниже В25 (М 250).

Какую арматуру использовать для армопояса, диаметр

Рассчитывать арматуру нужно в соответствии с рекомендациями СП 52-1о1-2003:

• Минимальный диаметр стержней каркаса конструкции под армопояс для газобетона должен быть больше 0.002% от площади сечения конструкции. Если балка размером 300*150 мм, то сечение арматуры 300*150*0.002= 90 мм². В балках шириной более 150 мм назначается 4 стержня продольной арматуры – по 2 сверху и снизу. Рекомендуется применять диаметр 10-12 мм по сечению, класс А-4. Если ширина элемента менее 150 мм, допускается установка каркаса из 2 стержней. Расстояние между арматурой — не менее 200 мм. Защитный слой должен быть более 25 мм для продольной арматуры.
• Для обвязки каркаса применяется проволока В1 диаметром больше 6 мм с шагом 300-400 мм. Защитный слой для поперечной арматуры не менее 15 мм.
• Не допускается сварка арматуры каркаса при стыковании, только прихватка. Длина перепуска стержней от 250 мм. Важно правильно выполнять армирование угловых стыков.

Варианты устройства армопояса, конструктивные схемы

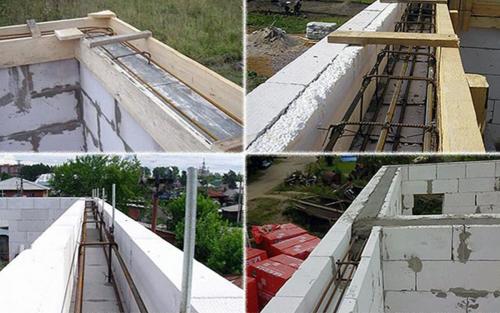

При монтаже железобетонного пояса применяется два вида опалубки:

• съёмная,
• несъёмная.

К первому виду относится опалубка из досок или ДСП. При этом ширина железобетонного пояса равна толщине стены, высота по чертежам проекта, не менее 0.25 м. Применяется для перекрытия плитами.

Опалубка второго вида изготовляется из готовых U-профилей, доборных или перегородочных газобетонных блоков по внутреннему, наружному периметру стен каркаса. Иногда внутренняя стенка опалубки делается из фанеры или ДСП.

Нужен ли армопояс для одноэтажного дома из шлакоблока. Армопояс под междуэтажное перекрытие

Ширина армопояса под плиты перекрытий зависит от вида отделки фасада. Бетон проводник тепла, и требуется дополнительный слой теплоизоляции для армопояса, в случае, если фасад не утепляется по всей площади плитами утеплителя, а оштукатуривается или отделывается сайдингом. Толщина теплоизоляции для наружной грани бетонного пояса минимально 50 мм, для закладки минераловатного утеплителя или пенополистирола. Теплоизоляция армопояса обязательна, иначе мосты холода по всему периметру здания станут причиной немалых теплопотерь в зимнее время.

Для стен из газобетона применяется другая схема, позволяющая выполнить одновременное утепление и опалубку для армопояса. Используют газоблоки коробчатого профиля, в полости устанавливают армокаркас и заливают бетонную смесь. Но возможно применить и блоки для перегородок, имеющие толщину 100 мм. Газоблоки легко режутся и обрабатываются, и при невозможности приобретения коробчатых или перегородочных блоков можно прорезать полости U- образного сечения в стандартных блоках вручную. Еще один возможный вариант — выставить с наружной стороны опалубку из листов пенополистирола, пенополиуретана или жестких минераловатных плит (из каменной или базальтовой ваты) с минимальной толщиной 100 мм. Ширина армопояса будет равна ширине стены минус толщина утеплителя. Высота сечения армопояса принимается по расчету и зависит от этажности и веса здания и несущей способности грунтов основания. Стена из ячеистобетонных блоков должна иметь не менее двух армопоясов.

Армопояс представляет собой монолитную бетонную балку с цельным контуром. Средние участки стен в уровне оконных и дверных проемов, и внутренние стены, где невозможно устройство сплошного контура, армируются конструктивно закладкой арматурных сеток и специальных каркасов для тонкого растворного слоя. Возможно утапливать арматурные стержни, прорезая газоблоки в виде штраб. Неразрезной контур при таком усилении не получится, но устойчивость блочной кладки на участках, где действуют локальные нагрузки, будет намного выше.

Нужен ли армопояс для одноэтажного дома из шлакоблока? Армопояс под междуэтажное перекрытие.

Ширина армопояса под плиты перекрытий зависит от вида отделки фасада. Бетон проводник тепла, и требуется дополнительный слой теплоизоляции для армопояса, в случае, если фасад не утепляется по всей площади плитами утеплителя, а оштукатуривается или отделывается сайдингом.

Толщина теплоизоляции для наружной грани бетонного пояса минимально 50 мм, для закладки минераловатного утеплителя или пенополистирола. Теплоизоляция армопояса обязательна, иначе мосты холода по всему периметру здания станут причиной немалых теплопотерь в зимнее время.

Для стен из газобетона

Применяется другая схема, позволяющая выполнить одновременное утепление и опалубку для армопояса. Используют газоблоки коробчатого профиля, в полости устанавливают армокаркас и заливают бетонную смесь.

Но возможно применить и блоки для перегородок, имеющие толщину 100 мм. Газоблоки легко режутся и обрабатываются, и при невозможности приобретения коробчатых или перегородочных блоков можно прорезать полости U-образного сечения в стандартных блоках вручную.

Еще один возможный вариант — выставить с наружной стороны опалубку из листов пенополистирола, пенополиуретана или жестких минераловатных плит (из каменной или базальтовой ваты) с минимальной толщиной 100 мм. Ширина армопояса будет равна ширине стены минус толщина утеплителя.

Высота сечения армопояса принимается по расчету и зависит от этажности и веса здания и несущей способности грунтов основания.

Стена из ячеистобетонных блоков должна иметь не менее двух армопоясов.

Нужен ли армопояс для одноэтажного дома из газобетона. Нюансы армирования

Изготовление армопояса на газобетоне под плиты перекрытия, делается после первого этажа. Последний этаж плитами перекрывают редко. Выполняется по внутреннему краю опорной стены. Плита, должна опираться на армопояс плоскостью 12 — 15 см. Арматурный каркас делается усиленным. В горизонтальной плоскости делается два уровня по три или четыре прутка в зависимости от толщины монолитного участка. Но плиты, особенно если используются обычные не облегченные, должны ложиться на два прутка. То есть, внутреннюю сторону армопояса усилить.

Армопояс, в доме из газобетона, под деревянные перекрытия усиливать не требуется. Перекрытие легкое. Делать его можно используя стандартные блоки – лотки, и опалубочным способом.

Металлические балки под перекрытия на армопояс, для газобетонного дома, устанавливаются только с использованием приварных подкладок втрое превышающих по площади подошву балки. Если у балки размер опорной подошвы 100*200 мм, то подкладка должна быть размером 300*200 мм.

Особо стоит обратить внимание на устройство армопояса под мауэрлат в доме из газобетона. В нем устанавливаются приспособления для крепления опорного бруса стропил. Закладывают, до заливки бетоном, проволоку 6 мм. Делают её П – образной формы вставляют под арматуру с шагом 1 метр. Длинна свободных концов, должна быть достаточной для привязки мауэрлата. Для крепления мауэрлата используют так же резьбовые шпильки диаметром 12-14 мм. Чтобы их установить нужно, пробурить отверстия в верхнем ряду блоков с шагом установки шпилек. На шпильки навернуть гайки поставить увеличенные шайбы и установить в пробуренные отверстия. Резьбу, которая выше армопояса, обернуть бумагой или скотчем. чтобы не забить раствором при заливке. Длинна шпилек, должна быть на 5 см больше чем толщина армопояса и мауэрлата, без учета величины заглубления.
Надёжно установить крышу без армопояса можно, но для этого потребуются другие приспособления, которые не гарантируют меньшую стоимость и большую надежность. Это ответ на вопрос « Нужен ли армопояс для одноэтажного дома?». А крыша такому дому нужна?

Нужен ли армопояс для одноэтажного дома из керамзитоблоков. Нужен ли армопояс для керамзитобетонных блоков и для чего, как его сделать?

Сегодня в частном жилом строительстве стало очень популярным возводить здания из керамзитобетонных блочных материалов.

Из-за того, что такой стеновой искусственный камень не обладает крепостью стандартного красного кирпича, для обеспечения устойчивости в стеновых конструкциях устанавливают армированные пояса.

, а в некоторых случаях может также выполняться из красного кирпича. Основное назначение такой конструкции – не позволять разъезжаться блокам, а также надежное противостояние деформированию стен при просадочных процессах в грунте, придание строительной конструкции жесткости.

Базовым стройматериалом для выполнения армопоясов считается монолитный железобетон. Для малогабаритных построек допускается применять менее прочное армирование из кирпича, как правило, состоящего из 5 камней с шириной укладки равной внешней стене. В шов такого ряда закладывают армосетки 30Х40 мм из железной проволоки Д=4 мм.

Для чего он в доме?

Керамзитобетонные стеновые камни обладают пористой структурой. Для их производства готовят смесь из керамзита, цемента, песка с добавлением воды.

Также в состав включают специализированные добавки, чтобы придать определенные свойства этому стеновому материалу.

Благодаря использованию этой технологии керамзитоблоки приобретают высокие характеристики по теплостойкости, шумозащите и экологической безопасности .

Однако при многих преимуществах керамзитобетона, этот материал обладает существенным недостатком. Стены из него могут «расползаться» от вертикально возникающей нагрузки, источником которой является усадка грунта. Поэтому их необходимо армировать.

Существует 2 варианта исполнения защитной конструкции :

1. вертикальный с применением стальной арматуры;
2. горизонтальный с укладкой аромосетки и заливкой бетонного раствора, тем самым застройщик создает монолитную защитную конструкцию.

Какие виды используются для армирования?

Нормативными документами предусмотрены определенные типы защитных аромопоясов для таких стен. Они устанавливают обязательные места армирования керамзитобетонной кладки:

1. Нижний армопояс на ростверке для усиления опорных характеристик фундамента. Для его обустройства готовят выемку с глубиной, определяемую видом грунта и характеристикой здания: строительный вес, этажность, площадь застройки в плане. Эта разновидность армопояса имеет габариты по высоте от 350 до 400 мм и ширине 1000 мм, шаг обвязки установлен не менее 200 мм. Для этой конструкции применяют стальные слаборебристые прутья Д до 14 мм.
2. Цокольный защитный пояс устанавливается при применении плит перекрытия. Он размещается по внешним стенкам с высотой 400 мм и шириной аналогичной толщине стеновой конструкции. Для этого устанавливают арматуру Д= 10-14 мм, а поперечные стержни Д= 8-10 мм.

   Перед установкой пояса выкладывают по краям стенки перегородочные конструкции в 1/2 кирпича высотой до 450 мм. Между построенными переборками устанавливаются стержни или армосетка, которую впоследствии заливают бетоном. Технологически такой слой нужно гидроизолировать.

3. Межэтажный армопояс выполняют с целью защиты стенки путем равномерного рассредоточения нагрузки, которая возникает от плит перекрытия на основание объекта. Так стеновые конструкции не расползаются под давлением осевых сил.

   Арматурный каркас выполняется высотой до 300-400 мм из стержней 8-12 м и размещается по несущим стенам. При толщине стеновой конструкции менее 400 мм в роли опалубочной конструкции применяют кирпичную кладку, при большем размере ставится деревянная опалубка, которую монтируют традиционным методом.

4. Разгрузочный армопояс выполняет одновременно три важные функции: балансирует нагрузки от кровли, надежно фиксирует мауэрлат и обеспечивает горизонтальность стен, что необходимо для монтажа стропильной системы. Технология выполнения работ равнозначна межэтажному поясу.

   Если плиты не устанавливают, то армирующую конструкцию монтируют по внешним границам стенок. В том случае, когда стропильная система имеет наклон, дополнительно устанавливают пояс на внутреннюю несущую стенку.
