Характеристики прочности готовой конструкции напрямую зависят от диаметра используемой арматуры, потому что чем толще стержни, тем большие нагрузки они смогут выдерживать. Хотя излишнее утяжеление тоже ни к чему, так как от этого будет зависеть величина давления на грунт.

Золотая середина определяется расчётом, но как показывает практика, в малоэтажном гражданском строительстве таковой является арматура диаметром 12-14 мм. Уточним, что речь идёт о рабочей (продольной) арматуре. Поперечно она может связываться более тонкими стержнями 6-10 мм (в том числе и гладкими), либо фиксироваться по кругу хомутами в зависимости от конфигурации фундамента.

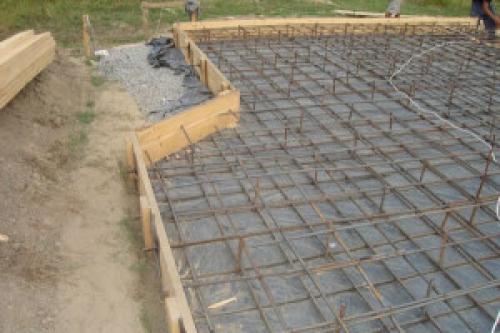

Арматурный каркас фундаментной плиты

• Требования к армированию железобетонных конструкций изложены в п 10.3, СП 63.13330. При горизонтальном положении нижних стержней, монтируемых в один или два ряда, минимальное расстояние между ними не может быть меньше 25 мм, а для верхних стержней – 30 мм.
• Наибольшие расстояния в плитах, лентах и ростверках зависят от высоты поперечного сечения. Для плит толщиной до 150 мм шаг рабочей арматуры составляет не более 200 мм, для более толстых монолитов 400-800 мм. В фундаментах балочной конструкции, в одном ряду армирования должно быть не менее двух продольных стержней.
• Площадь сечения конструкции, занимаемая продольной арматурой, должна составлять не менее 0,25%. Стержни должны равномерно располагаться по контуру сечения, с уменьшением шага только в тех местах, где резко меняются размеры монолита, либо увеличиваются нагрузки.
• Габариты каркаса должны учитывать необходимую толщину защитного слоя бетона: для нижнего ряда арматуры при отсутствии подбетонки он составляет 70 мм, при наличии подбетонки 40 мм. Сбоку защитная оболочка должна составлять 30-35 см, сверху достаточно 20 мм.
• Поперечная арматура устанавливается с шагом, обепечивающим удержание продольных стержней в требуемом положении. Она должна воспринимать расчётные усилия и предупреждать образование и развитие трещин в бетоне. Минимально допустимый диаметр поперечной арматуры – 6 мм.

Минимальный диаметр арматуры в фундаменте. Расчет диаметра продольной арматуры

Согласно , минимальная площадь сечения продольной арматуры в ленточном фундаменте должна составлять 0,1% от общего поперечного сечения железобетонной ленты. От этого правила и необходимо отталкиваться при выборе диаметра арматуры для фундамента.

Что бы рассчитать площадь сечения железобетонной ленты , необходимо ширину фундамента умножить на его высоту. Допустим что у вас ширина ленты 400 мм.(40см.) , а высота 1000 мм. (1м) , то площадь сечения будет равна 400 000 мм2 .

Площадь сечения арматуры должна быть 0,1% от площади сечения фундамента, поэтому необходимо полученную площадь 400 000 мм.2/ 1000 = 400 мм.2 . Что бы не рассчитывать площадь сечения каждого прута арматуры, можно воспользоваться таблицей . С ее помощью , можно подобрать необходимый диаметр арматуры для фундамента.

Важно: Если длинна ленты менее 3 м. , то минимальный диаметр продольных стержней арматуры должен составлять 10 мм.
При длине ленты более 3 м. , минимальный диаметр продольной арматуры должен быть 12 мм.

При ширине фундамента 400 мм (40 см) , достаточно использовать схему армирования с четырьмя стержнями. ( это мы рассматривали выше согласно ) В таблице смотрим столбце, где приведены значения для 4-х стержней арматуры, и выбираем подходящее значение.

Определяем , что для нашего фундамента шириной 400 мм. (40 мм.) и высотой 1000 мм. (1 м.) , со схемой армирования четырьмя стержнями наиболее подходящая арматура диаметром 12мм, так как 4 прута такого диаметра будут иметь площадь сечения 452 мм.2 .

Расчет диаметра арматуры с шестью стержнями проводится аналогично , только значения уже берутся из столбца с шестью стержнями.

Примечание : Продольная арматура для ленточного фундамента должна быть одного диаметра. Если арматура разного диаметра , то стержни большего диаметра необходимо использовать в нижнем ряду.

Диаметр арматуры. Характеристики арматуры

Сталь горячекатаная для армирования ЖБК Настоящий стандарт распространяется на горячекатаную круглую сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций (арматурная сталь).В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.

Так же вы можетеот компании «Металлинвест» в нашем каталоге.

Арматурная сталь периодического профиля Стержни с равномерно расположенными на их поверхности под углом к продольной оси стержня поперечными выступами (рифлением) для улучшения сцепления с бетоном. Арматурная сталь гладкая Круглые стержни с гладкой поверхностью, не имеющей рифления для улучшения сцепления с бетоном. Класс прочности Установленное стандартом нормируемое значение физического или условного предела текучести стали. Угол наклона поперечных выступов Угол между поперечными выступами (рифлением) и продольной осью стержня. Шаг поперечных выступов Расстояние между центрами двух последовательных поперечных выступов, измеренное параллельно продольной оси стержня. Высота поперечных выступов Расстояние от наивысшей точки поперечного выступа до поверхности сердцевины стержня периодического профиля, измеренное под прямым углом к продольной оси стержня. Номинальный диаметр арматурной стали периодического профиля (номер профиля) Диаметр равновеликого по площади поперечного сечения круглого гладкого стержня. Номинальная площадь поперечного сечения Площадь поперечного сечения, эквивалентная площади поперечного сечения круглого гладкого стержня того же номинального диаметра.

ГОСТ 10884-81 Термомеханические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм, предназначены для строительства ответственных железобетонных конструкций.По этому стандарту арматура в зависимости от механических свойств подразделяются на классы: Ах-III, Ат-IV, Ат-V, Ат-VI, Ат-VII, Ат-VIII.

У нас всегда есть вналичиикоторую вы можете в нашем каталоге.

В зависимости от механических свойств арматурную сталь подразделяют на классы A-I (A240), A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000).Арматурную сталь изготавливают в стержнях или мотках. Арматурную сталь класса A-I (A240) изготавливают гладкой, классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000) - периодического профиля. По требованию потребителя сталь классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800) - изготавливают гладкой.Арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм - по двухзаходной винтовой линии.Арматурная сталь класса A-II (А300), изготовленная в обычном исполнении, и специального назначения Ас-II (Ас300), должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля. Сталь класса A-III (A400) и классов A-IV (А600), A-V (A800), А-VI (А1000) должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой - левый заходы.Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируют.Арматурную сталь классов A-I (A240) и A-II (А300) диаметром до 12 мм и класса A-III (A400) диаметром до 10 мм включ. изготовляют в мотках или стержнях, больших диаметров - в стержнях. Арматурную сталь классов А-IV (А600), A-V(A800) и A-VI (A1000) всех размеров изготовляют в стержнях, диаметром 6 и 8 мм - по согласованию изготовителя с потребителем в мотках.Арматурную сталь изготовляют из углеродистой и низколегированной стали марок, указанных в таблице. Для стержней класса A-IV (A600) марки стали устанавливают по согласованию изготовителя с потребителем.

А-VI (А1000)	10-22	22Х2Г2АЮ , 22Х2Г2Р , 20Х2Г2СР

Примечания: Допускается изготовление арматурной стали класса A-V (А800) из стали марок,и. Размеры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.Западно-Сибирским металлургическим комбинатов выпускается термомеханически упрочненная арматурная сталь классов А400С и А500С по ТУ 14-1-5254-94. Низкое содержание углерода наряду с термомеханической обработкой арматурной стали в потоке проката обеспечивает ее улучшенную свариваемость и пластичность, повышенную вязкость и долговечность. Эта арматурная сталь по своим свойства отвечает требованиям международный стандартов.Госстрой России рекомендует применение арматурной стали А400С и А500С в железобетонных конструкциях наряду и взамен арматурной стали классов A-III мароки(ГОСТ 5781-82) и Ат-IIIС (ГОСТ 10884-81) тех же диаметров. Термотехнические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм, предназначены для строительства ответственных железобетонных конструкций (ГОСТ 10884-81).В нашем каталоге всегда есть в наличии арматура А1, арматура А500С ина которые ниже чем у конкурентов.

Диаметр арматуры таблица. Расшифровка таблицы арматуры с характеристикой каждого класса

Каждый класс арматуры имеет собственную характеристику, при этом многие данные могут совпадать у разных видов или кардинально различаться. Основные их параметры приведены ниже.

АI или А240 – арматура, представляющая собой гладкоствольный стержень с поперечным сечением от 6 до 40 мм. Ее применяют в изготовлении железобетонных изделий, для возведения монолитных и опорных конструкций. Арматуру любого диаметра производят в прутьях, фасуют в упаковки. Допускается производство продукции сечением до 12 мм в бухтах.

АII или А300 – это профиль с рифленой поверхностью и диаметром от 10 до 80 мм. Принадлежит к материалам, удерживающим сильное давление. Они служат как основа несущей конструкции, которая испытывает основную нагрузку. Используют в возведении малоэтажек, монолитных зданий и во время ремонтов.

АIII или А400, А500 – арматурные стержни, имеющие периодический профиль с сечением от 6 до 40 мм. Самый популярный класс арматуры широкого применения как в жилищном строительстве, так и в промышленном или коммерческом. Также используют в производстве ЖБИ, при строительстве автодорог и тротуаров. Изделия с диаметром до 10 мм выпускают в мотках, свыше данного размера – в стержнях.

а – стержневая гладкая класса А240; б – стержневая периодического профиля класса А300; в – класса А400 и выше; г – проволочная класса В600.

АIV или А600 – стержни диаметром 10-32 мм. Их применяют в сооружении напряженных элементов. Изделия сходны с продукцией класса АІІІ, но имеют меньшую частоту ребер.

АV или А800 – редко встречающийся сортамент арматуры, обладающий высокой степенью прочности. Используют в строительстве особо крупных и сверхтяжелых объектов, таких как мосты, причалы, метро, ГЭС.

А6 (А1000) – производится из термостойкой стали. Имеет повышенный уровень сопротивляемости к разным видам деформации. Применяется в многоэтажном строительстве.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/tolshchina-armatury-dlya-fundamenta-osnovnye-raznovidnosti-armatury

Арматура для фундамента двухэтажного дома. Подготовительные работы и требуемые инструменты

Необходимые инструменты для работы

Прежде чем заняться армированием фундамента одноэтажного или двухэтажного частного дома, нужно подготовить все необходимые материалы и инструменты.

Общий перечень инструментов примерно одинаков для разных случаев, но могут быть и некоторые вариации:

• Саму арматуру, диаметр которой зависит от вида фундамента и предполагаемых нагрузок;
• Специальные кусачки для арматуры;
• Рулетка;
• Приспособление для сгибания стержней;
• Болгарка;
• Крючок для вязки стержней;
• Молоток;
• Плоскогубцы;
• Проволока (опять же для вязки);
• Специальные звездочки-фиксаторы;
• Подкладки пластмассовые;
• Соединительные скрепки.

Подготовки необходимого оборудования недостаточно, чтобы приступить к полноценному процессу армирования. Перед началом работ требуется усвоить некоторые правила, без которых можно получить совсем не такое основание, как предполагалось.

• Дом любой этажности, будь то двухэтажный или девятиэтажный, будет оказывать на фундамент нагрузку, и ее обязательно нужно просчитать. Расчет подскажет, где фундамент будет принимать самое большое давление, а где на материалах можно сэкономить;
• Арматура состоит из металлических прутьев, которым свойственно ржаветь и поддаваться коррозии, чтобы фундамент прослужил как можно дольше и надежнее, стоит обработать прутья против ржавчины;
• В углах каркаса никогда нельзя закладывать концы стержней арматуры, это чревато недолгой службой всего основания в целом;
• Чтобы получить балку, прутья необходимо увязывать в каркасы;
• Перед армированием обязательно нужно установить опалубку.

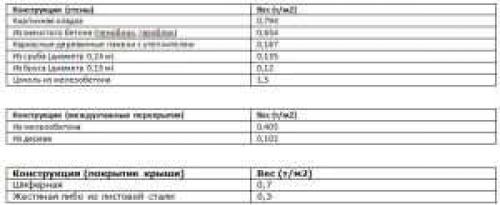

Удельный вес конструктивных элементов дома

Расчет нагрузки, приходящейся на фундамент, провести не сложно.

Для этого требуется найти площадь всех конструктивных элементов будущего дома и перемножить с величиной нагрузки материала, из которого они сделаны.

Значения нагрузок берутся из специальных справочников, составленных на основе опытных измерений.

Так, железобетонные стены до 15 см толщиной дают нагрузку в 350 кг/м².

Однако сам фундамент и природные явления в виде снега и ветра тоже дают нагрузку, и если для расчета фундаментной нагрузки требуется перемножить его объем на плотность используемых материалов, то со снегом и ветром нужно будет учитывать климатический район строительства и соответственные природные показатели. Нагрузка снега варьируется от 50 кг/м²до 190 кг/м². При расчете сил ветра учитывается площадь дома и его высота.

При строительстве двухэтажного дома стоит помнить, что площадь его основания больше и дает большую нагрузку само на себя. Поэтому двухэтажное здание требует увеличения количества стальных стержней в каркасе для укрепления и повышения прочности.

В общем случае, все нагрузки складываются, и получается искомый результат для каждой точки опоры, который и используют в работе.

Если соблюсти все правила перед началом конкретных работ, то полученное основание дома будет служить долго и надежно.

Сколько нужно арматуры на фундамент 10х10. Расход арматуры на кубический метр бетона

Отдельно следует рассмотреть расход арматуры на м 3 бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельно взятом случае. Связано это с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

Для армирования фундамента чаще всего используется стальная ребристая арматура с диаметром от 8 до 14 мм. Подобная поверхность позволяет обеспечить максимальное сцепление со слоем бетона. На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход составляет от 200 до 250 кг на куб бетона). В последнее время в процессе строительства используется арматура из стеклопластика. Ее стоимость несколько выше стоимости металлического аналога. Но если рассчитать, сколько нужно таких армирующих прутьев на м 3 , вероятнее всего использование композитной арматуры для фундамента окажется намного более выгодным. Как правило, стоимость композитной арматуры оказывается в среднем вдвое ниже, чем стальной. Это связано с тем, что расход на куб бетона у прутьев аналогичный, но при этом вес композитной намного ниже.

Для того чтобы рассчитать расход прутьев на куб бетона и не ошибиться, в принципе не так уж сложно. Нужно только знать, сколько м 3 бетона будет использоваться для заливки фундамента. Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов. Они с максимальной точностью рассчитают расход материалов на м 3 раствора и при необходимости выполнят и саму закладку фундамента, а также его армирование.

Размеры арматуры для фундамента. Порядок расчета

Согласно СНиП суммарная площадь поперечного сечения стальных стержней Sа должна составлять не менее 0,1% от рабочего сечения бетонной конструкции - Sб:

• Sа = 0,001х Sб

Находят Sб как произведение высоты сечения фундамента h0, равной глубине заложения, на его ширину b:

• Sб = h0 х b, мм²

Для продольного армирования используют стержни диаметром от 8 мм. Найти требуемое количество круглых профилей можно по Таблице 1, значение Sа округляют в большую сторону:

Таблица 1 Источник yurlkink.ru

Существуют ограничения по минимальному размеру арматуры - на участках более 3 м длиной применяют стержни диаметром от 12 мм.

Требуемый метраж арматуры определяют по чертежу с размерами фундамента с запасом 5%. Массу находят по таблицам сортамента стали.

Пример расчета

Требуется рассчитать армирование ленточного фундамента для частного дома размером 6х12 м из газосиликатных блоков. Глубина заложения 70 см, ширина ленты 40 см.

1. Площадь сечения основания 70х40=2800 см².
2. Минимальная суммарная площадь арматуры 2800х0,001=2,8 см².
3. По Таблице 1 возможны варианты - 4 стержня диаметром 10 мм, 3 - 12 мм или 2 прутка с размером сечения 14 мм.
4. В нормативе указано, что при длине стороны более 3 м минимальный диаметр арматуры 12 мм. Чтобы распределение нагрузки от строения было равномерным, устанавливают стальной каркас из двух горизонтальных сеток, каждая из которых содержит два стержня диаметром 12 мм.
5. Поперечную арматуру подбирают по высоте каркаса. Если она менее 80 см, используют проволоку для хомутов диаметром 6 мм. Одновременно выполняются условия, при которых этот размер более ¼ сечения продольных стержней (12/4=3
6. Количество стали в метрах определяют исходя из габаритов сооружения. Общая протяженность ленты 6+6+12+12=36 м (если есть несущая перегородка, ее длину суммируют).
7. Потребуется: 4х36 = 144 п.м. арматуры диаметром 12 мм.
8. Хомуты устанавливают с шагом 40 см, их количество: 36/0,4=90 штук.
9. Размер одного: (70х2+40х2)/1,15 =191 см, где 1,15 - коэффициент для перевода периметра сечения в длину хомута.
10. Длина проволоки для соединительных элементов: 90х1,91 = 171,9 м.

С учетом запаса 5 % на вязку и резание требуется:

• арматура Ø 12 мм 144х1,05=151,2м,
• проволока Ø 6 мм 171,9х1,05=180,5 м.

Просто и быстро расчет арматуры на фундамент можно выполнить с помощью онлайн калькуляторов, размещенных на сайтах интернета.

Правила армирования ленточных оснований

Самый простой вариант - равномерно нагруженный фундамент на непучинистом непросадочном грунте. Подошва расположена выше уровня промерзания и УГВ.

В этом случае ширину основания принимают равной толщине стены дома. Армирование только конструктивное, для подстраховки от непредвиденного замачивания грунта. Используют гладкую или рифленую арматуру диаметром 8-12 мм, поперечно связывают стержнями того же размера сечения или меньшего с шагом 30-40 см.

Вертикально в теле бетона устанавливают противоусадочные сварные или вязаные сетки из проволоки небольшого диаметра (6-8 мм) и шагом не более 20 см.
