Как вязать арматуру стеклопластиковую для фундамента. Подготовка арматуры

Как вязать арматуру стеклопластиковую для фундамента. Подготовка арматуры

Прежде чем заливать фундамент, нужно правильно вязать арматуру для большей прочности и устойчивости конструкции. Это позволяет связать арматуру в единую конструкцию, создав тем самым опорный каркас здания. Мощность общей конструкции фундамента нужно обеспечить дополнительными ребрами жесткости. Для этого понадобится:

• Стеклопластиковая арматура

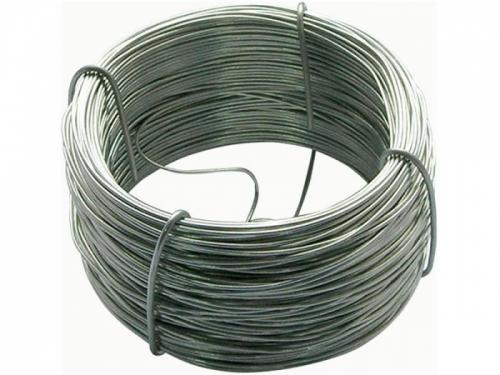

• Вязальная оцинкованная проволока с сечением 1 мм

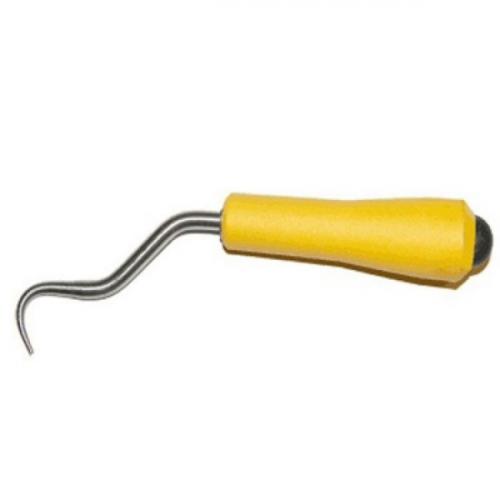

• Вязальный крючок

Важно! Вязальная проволока должна быть круглого сечения, не следует брать квадратную, так как при скрутке проволока может повредить сама себя.

Есть несколько видов крючков для вязания:

• Обыкновенный крючок. Его при работе необходимо постоянно вращать.

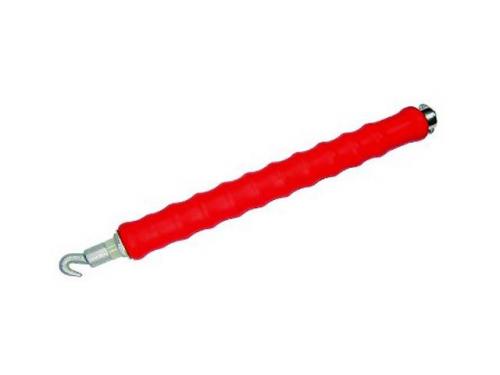

• Винтовой крючок – сам вращается при нажатии на рукоятку.


Названные материалы нужно выбирать очень внимательно. Например, вязальная проволока должна быть довольно толстой, чтобы избежать ее разрывов при подаче бетона на каркас. В противном случае связки могут лопнуть, а конструкция ленточного основания получится ассиметричной, чего никак нельзя допускать.

Весь процесс делится на шаги:

1. Поперечные прутья нижнего слоя укладываются на арматурные фиксаторы, которые устанавливаются до проведения работ.
2. Долевые прутья нарезаются и укладываются на необходимом друг от друга расстоянии, на них отмечаются места скрепления.
3. Под прямым углом к долевым прутьям устанавливаются перемычки, каждая из которых связывается в отмеченных местах. Если вязка производится проволокой, то ее нужно сложить вдвое и прочно зафиксировать при помощи крючка. Если же используются хомуты, то каждый из них затягивается потуже.
4. После окончания работ по сооружению первого ряда сетки можно делать остальной каркас. Перпендикулярные отрезки крепятся с внутренней стороны ячеек таким же образом.

Особо осторожно нужно подходить к обвязке углов. В строительных магазинах можно купить специальные элементы, которые легко устанавливаются на место углов.

Важно! В углах арматуру можно вязать только вручную, без теплового воздействия.

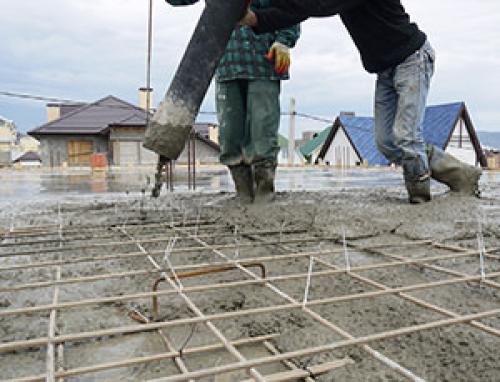

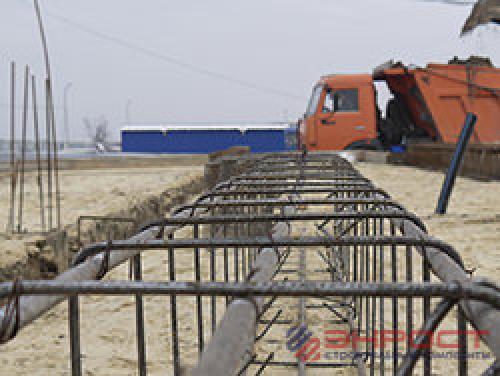

Готовый каркас укладывается в опалубку в горизонтальном положении сеток.

Этот способ очень распространен среди строителей, которыми вязка арматуры производится своими руками. Помимо него, существует еще несколько вариантов скрепления арматуры для ленточного фундамента:

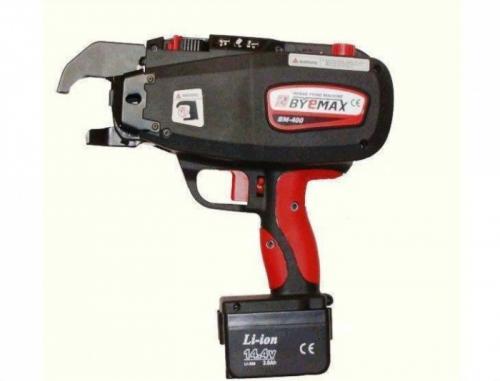

• Довольно крупные по масштабу работы требуют вязать арматуру специальными вязальными пистолетами.

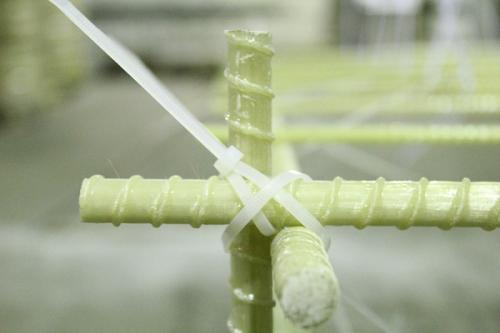

• Самым простым способом можно считать вязку с использованием пластиковых хомутов нужного размера. Такой метод прекрасно подойдет, если осуществляется вязка небольшого сооружения. Его достоинством является то, что нет необходимости носить с собой при работе большой моток проволоки, а также можно не покупать вязальный крючок.


Важно! Перед началом работ нужно четко определиться какие нагрузки планируются для ленточного фундамента, и каков объем работ.

Как вязать стеклопластиковую арматуру в углах. Как вязать стеклопластиковую арматуру: Инструкции +Фото и Видео

На современном рынке товаров и услуг очень трудно уследить за всеми новинками, так например относительно недавно появилась стеклопластиковая арматура,  которая успела зарекомендовать себя с положительной стороны.

Бетон является прочным материалом материалом для заливки фундамента и прочих целей, но что бы усилить его свойства нужна,  для этих целей прекрасна подойдет арматура выполненная из стеклопластика.

В этой статье Вы узнаете как вязать стеклопастиковую арматуру своими руками.

Технические характеристики

Арматура из стеклопластика представляет собой смесь из прочного стекловолокна и термоутойчивой смолы, вытянутых в жгуты.

В 2012 году был утвержден ГОСТ, четко регламентирующий требования к продукту:

Диаметр- от 4 мм до 32 мм ;
• 800 МПа.(МПа- максимальный предел прочности при растягивании арматуры- показатель силы площади его поперечного сечения при растяжении материала);
• 300 МПа- максимально возможный показатель прочности сжатия;
• >150 МПа-максимальная прочность;

Плюсы  и минусы стеклопластиковой арматуры

Стеклопластиковая арматура за короткий период времени успела себя зарекомендовать, как достойный связующий материал, который не уступает металлической альтернативе, а даже имеет ряд преимуществ по сравнению с ней.

1. Стеклопластиковой арматуре не страшна коррозия.
2. Легкая. Металлическая арматура примерно в 10 раз тяжелее стеклопластиковой .
3. Малая теплопроводность- защита стен и фундамента от перемерзания, что особо актуально в северных широтах нашей страны.
4. Цена, является достоинством данного вида арматур.
5. Не теряет свою прочность при растяжении. Данный показатель выше в 3 раза нежели чем у металлической.
6. Не электризуется ( непроводимость тока).
7. Монолитна.Металлическая арматура по сверл длинные имеет разрезы, в последствии швы, которые сказываются на прочности не лучшим образом.
8. Удобство в транспортировке.Достаточно легкая,, продается в формате «скруток»,не доставит хлопот даже если будете перевозить на легковом автомобиле среднего размера.
9. Отсутствие трещин фундамента и стен из-за того арматура из стеклопластика и бетон имеют одинаковый коэффициент расширения при воздействии тепла.
10. Возможность приобретения нужного количества.Металическая арматура продается одинаковой длинны -12 метров, велика вероятность купить лишнего, стеклопластиковая арматура продается на метраж.

СОВЕТ! Предварительно нужно будет посчитать сколько понадобиться арматуры и взять с небольшим запасом

Не будем оставлять без внимания недостатки данного материала, они у него тоже имеются:

• Высокая вероятность поломки.У металической арматуры этот показатель намного выше, нужно приложить больше усилий чтоб ее поломать.
• Менее безопасна, чем металическая. При поломке велика вероятность образования острых краев и «заусенцев»,которыми можно пораниться и оставить занозу.

Вяжем стеклопластиковую арматуру самостоятельно

Перед началом работы необходимо определиться и расчищать какие нагрузки будет выполняви планируемые объемы работ.

Наиболее легким способом вязания стеклопластиковой арматуры собственноручно можно считать вязку с применением полиэтиленовых хомутов.Прутья скрепляются между собой под прямым углом (90 градусов) посредством пластиковых хомутов ,хвостики которых обрезаются в дальнейшем для удобства.Этот способ отлично подойдет, если осуществляется вязка сетки на фундамент малого сооружения. Нет нужды покупать специальное оборудования и материалов  для вязания.

Для того чтобы связать стеклопластиковую арматуру для более серьезных построек, понадобится металическая проволока( сечение 1 мм), вязальный крючок и сама арматура.

Приступаем к работе:

• Шаг 1. Прутья, которые будут уложены поперек необходимо закрепить на фиксаторы, установленные перед этим.
• Шаг 2.Нарезанные продольные прутья кладутся на одинаковом друг от друга расстоянии, обдуманном заранее, помечаются места скрепления.
• Шаг 3. Перпендикулярно продольным прутьям крепятся перемычки,  в соответствии с пометками.(шаг 2)

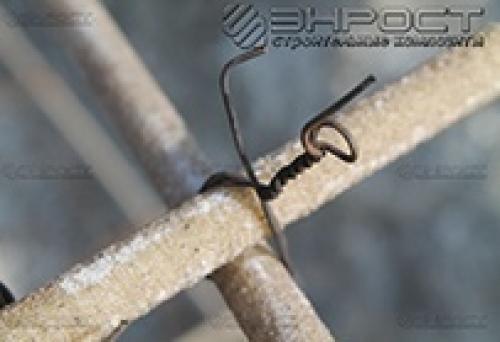

• Шаг 4.Проволоку складываем в двое и производим связывание прочно фиксируя при помощи крючка.(Если используются хомуты, то необходимо туго затянуть их)
• Шаг 5. После того как первый слой  сетки окончен ,переступаем к изготовлению   остальных частей конструкции. Детали крепятся друг к другу под прямым углом  с внутренней стороны ячеек.

ВАЖНО! При вязке необходимо особое внимание уделять при вязке углов.В специализированных строительных магазинах можно приобрести  элементы для сцепки конструкций между собой,  которые легкостью можно установить на место углов.

Итоги

Вязание  стеклопластиковой арматуры — это не сложный процесс, который можно осуществить самостоятельно, главное соблюдать всю технологию и тогда даже у новичка в этом деле не возникнет сложностей.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/karkas-iz-stekloplastikovoy-armatury-dlya-podgotovka-materialov-dlya-sborki-armiruyushchego

Фундамент из композитной арматуры. Что такое стеклопластиковая арматура

Конструктивно, в поперечном сечении, — это пучок нитей из стекловолокна, углеволокна, базальта и некоторых других полимеров, покрытых сверху вязкими смолами. Такая структура обеспечивает прочность на разрыв более чем в три раза превышающую аналогичные показатели стали (подробное сравнение композитной и металлической арматуры приведено здесь ).

Классификация

В зависимости от типа применяемого при изготовлении сырья, арматуру ПВХ для фундамента подразделяют на:

• стеклокомпозитную – АСК;
• углекомпозитную – АУК;
• базальтовую – АБК;
• комбинированную – АКК.

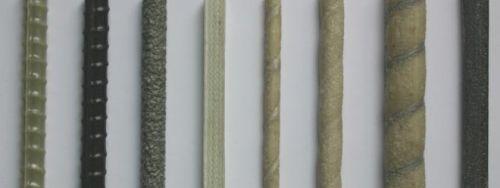

Кроме этого, полимерные стержни различаются по диаметру сечения от 4 до 32 мм и внешнему виду поверхности, которой может быть гладким, рифленым или присыпанным.

Поставки осуществляются в виде свернутой бухты или прямых нарезанных прутов длиной до 12 метров.

Технические характеристики

Конструктивное строение композитной арматуры для фундамента делает ее уникальным строительным материалом, который используют для возведения особо ответственных монолитных конструкций из бетона. К главным техническим показателям относят:

• нижний предел прочности при растяжении для АСК 800 МПа, АУК 1400 МПа, АБК 1200 МПа;
• предельная прочность при испытании на сжатие для всех видов — не менее 300 МПа;
• сопротивление поперечному срезу для АСК не менее 150 МПа, АУК 350 МПа, АБК 250 МПа;
• средний удельный вес композитной арматуры — 1900 кг/м³;
• предельная эксплуатационная температура составляет 60˚C.

При сравнении показателей упругости следует отметить, что углепластик более чем в 2 раза превосходит стекловолокно и в 1,5 раза — композитную базальтовую арматуру.

Вес арматуры из пластика.

Стоимость стеклопластикового прута

Цена полимерных армирующих материалов зависят от структуры и составляющих компонентов в составе. Конструкция композитного прута состоит из продольного набора стеклянных волокон, скрепленных между собой эпоксидной смолой. Поверхность может оставаться гладкой, иметь шероховатую присыпку или быть обвитой по спирали специальным стеклоровингом. Последний способ позволяет получить ребреную поверхность, которая обеспечит более надежное сцепление с бетоном.

В отличие от металлического проката, который в большинстве случаев продается на вес, цена стеклопластиковой арматуры всегда определяется за погонный метр. Это часто приводит к заблуждению о том, что тонна композитных материалов стоит намного дороже стали.

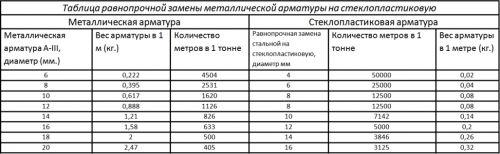

Необходимо понимать, что при диаметре 12 мм в одной тонне металла будет 1100 м прута, а пластика — 12500 метров. Кроме этого, высокая прочность стеклопластиковой арматуры позволяет применять меньшие диаметры при одинаковых условиях монтажа. Эти условия показывают, что стоимость полимеров будет не выше, а ниже, чем у металлопроката. Изучение прайс-листов компаний изготовителей показало, что цена наиболее популярных диаметров 4-8 мм находится в диапазоне 8,50-27,20 руб/м .

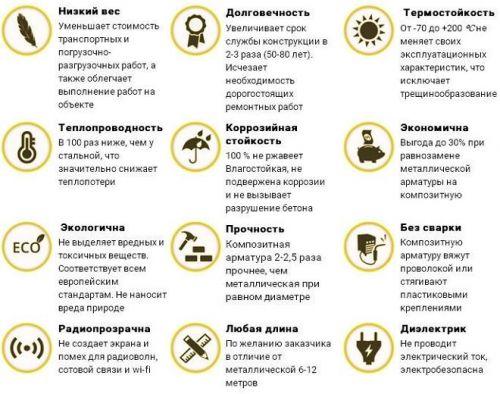

Плюсы и минусы применения стеклопластика

Главными преимуществами композитной арматуры специалисты считают:

• устойчивость к воздействию коррозии и многих агрессивных химических веществ;
• высокую прочность, превышающую подобные показатели для металла;
• долговечность, увеличивающую срок эксплуатации конструкции в 2-3 раза;
• небольшой удельный вес, облегчающий погрузку и перевозку;
• простой расчет стеклопластиковой арматуры для фундамента;
• возможность использования при отрицательных температурах до -60˚C;
• экологическую чистоту применяемых компонентов;
• доступность и экономичность при применении;



Серьезным минусом композитной арматуры является пониженная прочность при испытании на излом. Там, где металлические пруты просто согнутся, стеклопластик может переломиться, ослабив при этом надежность конструкции. Поэтому такие полимеры не применяют при монтаже и производстве несущих элементов и перекрытий, что ограничивает их использование и является недостатком.

Предельная температура нагрева не позволяет применять пластиковое армирование при потенциальной возможности длительного воздействия открытого пламени. В случае пожара такие бетонные монолиты будут определяться как поврежденные и их необходимо заменять.

Сравнивая плюсы и минусы стеклопластиковой арматуры, можно сделать уверенный вывод, что данные материал можно и нужно применять для создания надежных и долговечных монолитных конструкций.

Сфера применения

Стеклопластик является прекрасным материалом для монтажа фундаментных оснований любого типа. Композитную арматуру используют не только в промышленном, но и частном строительстве. Особенно в случае наличия возможности высокого подъема грунтовых вод и на заболоченных почвах. Этот материал незаменим при выполнении работ по укреплению берегов, при строительстве гидротехнических сооружений и на объектах с возможным воздействием агрессивных веществ.

Хорошие результаты получают, если использовать пластиковую арматуру для укрепления дорожных покрытий на участках с повышенной влажностью и в условиях вечной мерзлоты. Пруток диаметром 4 мм применяют для армирования каменной кладки из пенобетонных и газобетонных блоков, а так же полов на промышленных и торговых объектах.

Чем вязать стеклопластиковую арматуру.

Рекомендации по монтажу стеклопластиковой арматуры

Производство работ с арматурой из стеклопластика практически ничем не отличается от работы с металлической арматурой, и не требует каких-то особенных навыков и знаний. Это такие же арматурные стержни, только не металлические, а композитные, они намного легче металла, соответственно монтаж стеклопластиковой арматуры будет быстрее и легче, благодаря чему значительно сокращаются трудозатраты.

Чем резать стеклопластиковую арматуру

Резка стеклопластиковой арматуры осуществляется болгаркой, также как и в случае с металлической, только этот процесс отнимает намного меньше времени, чем резка металлических стержней, за 4 - 5 секунд, можно разрезать несколько стеклопластиковых стержней диаметром 12мм.

Как и чем вязать стеклопластиковую арматуру:

1. Металлической проволокой, в этом случае процесс ничем не отличается от вязки металлической арматуры, можно осуществлять крючком либо специальным пистолетом;

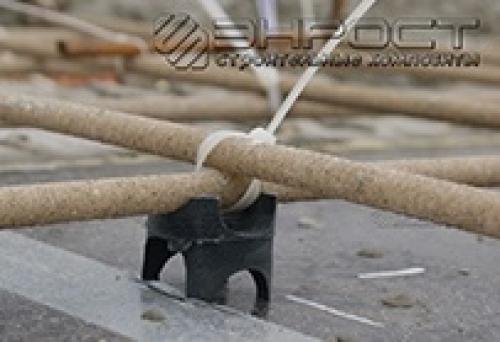

2. Пластиковым хомутом-стяжкой - этот способ значительно сокращает время на вязку арматурного каркаса, и не ухудшает его прочностных характеристик, главное чтобы на момент заливки, стержни были надежно связаны хомутом;

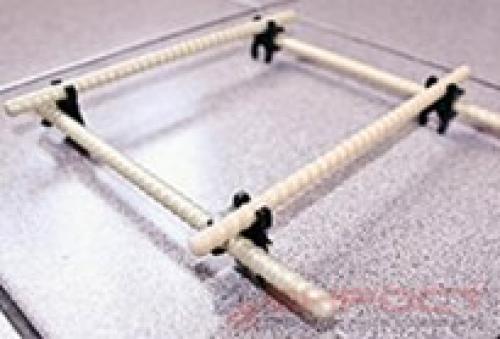

3. Специальными креплениями – данный способ тоже упрощает работу по соединению арматуры, достаточно просто защелкнуть специальное крепление на арматурных стержнях, и они будут надежно соединены между собой;

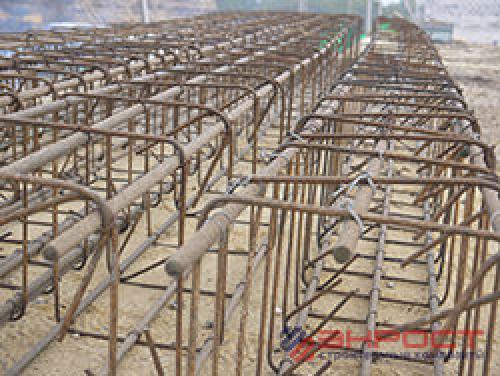

Каркас из стеклопластиковой арматуры

Связать объемный каркас, для ростверка или ригеля, из композитной арматуры тоже не составит труда. Процесс в точности такой же, как и в случае с каркасом из металлических арматурных стержней, только из-за того что композитные стержни нельзя согнуть, хомуты стягивающие каркас будут из металла.

Можно сделать заключение, что монтаж неметаллической арматуры это довольно легкий процесс, не требующий специального образования и каких – либо особенных знаний. А с учетом низкого веса, работать с этим материалом быстрее и легче.

Каркас фундамента из стеклопластиковой арматуры. Сравнение стеклопластиковой и металлической

Внедрение инновационных технологий в строительную сферу ставит перед строителями вопрос, какую арматуру целесообразнее использовать для укрепления конструкций из бетона. Определиться стеклопластиковая арматура или металлическая для фундамента, можно только разобравшись со всеми их положительными сторонами. В отличие от изделий на основе металла арматура из стеклопластика имеет массу в девять раз меньше, что позволяет уменьшить нагрузку на фундамент сооружения.

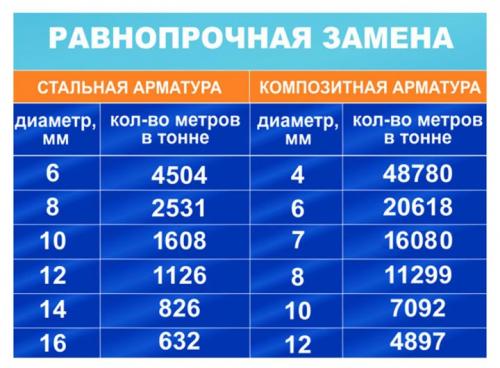

Сравнение арматуры.

Профессионалы сравнивания арматуру из металла и стеклопластика едины во мнении, что последняя, не подвергается влиянию химически активных сред. В связи с этим в зимний период производят армирование ленточного фундамента стеклопластиковой арматурой. Их выбор объясняется тем, что зимой в бетон добавляют солевые растворы, способствующие его застыванию.

Отличительными характеристиками металлической арматуры по сравнению со стеклопластиковыми изделиями является простота использования последнего. Для этих целей не требуется пользоваться сварочным оборудованием. Удостовериться в этом можно, посмотрев, как выполняется укладка фундамента со стеклопластиковой арматурой на

Стеклопластиковые элементы арматурных каркасов, сравнив с металлическими аналогами, эффективнее справляются с нагрузками на разрыв. Поэтому они применимы в укреплении ответственных конструкций на основе бетона. Сравнивая металлическую арматуру со стеклопластиковой, специалисты отдельно останавливаются на том, что последняя на протяжение длительного времени не влияет на уменьшение прочностных характеристик фундаментных конструкций.

Все это обуславливается не подверженностью стеклопластиковых элементов окислительным процессам. Сравнив металлопластиковую со стеклопластиковой арматурой, специалисты пришли к заключению, что при использовании последней можно создавать надежные каркасные сооружения.

Как согнуть стеклопластиковую арматуру. КАК СОГНУТЬ КОМПОЗИТНУЮ АРМАТУРУ ИЛИ ПРИВАРИТЬ ЕЁ К ЧЕМУ-ЛИБО?

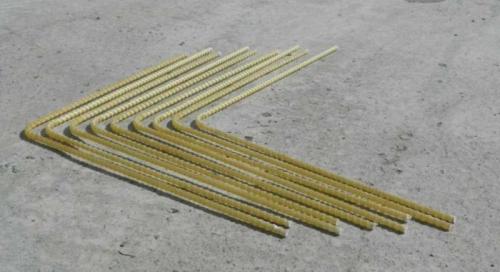

Уже изготовленную стеклопластиковую арматуру, как и любую другую композитную арматуру, согнуть на строительной площадке невозможно (так чтобы после снятия нагрузки она оставалась согнутой). После отверждения, композит, связывающий волокна, из которых состоит арматурный стержень, можно только разрушить. Размягчить его с последующим повторным отверждением — не получится.

Сформированный композитный арматурный стержень можно согнуть на время, но он будет вести себя как пружина и после снятия нагрузки снова выпрямится самостоятельно.

Сварить композитную арматуру с чем-либо тоже не получится. В крайнем случае можно приклеить…

На практике, обе эти задачи решаются проще. Касательно гнутых элементов — можно заказать их изготовление у производителя композитной арматуры. В заводских условиях можно изготовить гнутые композитные элементы по чертежу заказчика ещё на этапе производства композитной арматуры. Кроме того, Вы можете просто использовать композитную арматуру вместе с металлической. Так называемые гибридные каркасы, связанные из стальной и композитной арматуры — не редкость.

Когда стоит задача, во что бы это ни стало, приварить композитный арматурный стержень к чему-либо или выполнить преднапряжение композитной арматуры, есть единственное решение — использовать стержни композитной арматуры с установленными стальными наконечниками. Эти стальные наконечники могут крепиться к концам композитных арматурных стержней с помощью цанговых зажимов либо с помощью химических анкеров. Такие наконечники могут устанавливаться на концы композитных арматурных стержней прямо на заводе-производителе композитной арматуры.
