Основные требования для монолитной плиты приведены в 52-101-2003 . В них есть рекомендации по расположению и вязке арматурных сеток, какие использовать подставки для обеспечения нижнего защитного слоя. Не допускается применение прутков с отслаивающейся ржавчиной.

Стержни периодического сечения обеспечивают высокую адгезию, вязальная проволока надежнее пластиковых хомутов. Однако начинать армирование следует поэтапно: выбор рациональной схемы, расчет сечения прутков, фиксация каркасов в пространстве с помощью специальных элементов.

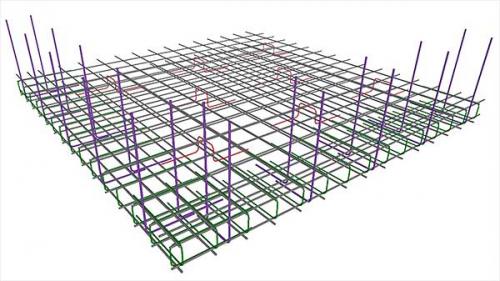

Схемы армирования

В рекомендациях СП 63.13330 для ж/б конструкций имеется специальный раздел по изготовлению основных несущих конструкций (10.4). В частности, для плитного фундамента указаны требования:

• арматуру укладывают в двух направлениях (сетка с ячейкой 30 х 30 см максимум), соединяют методом вязки проволокой либо сваркой;
• сетки располагают, как можно ближе к верхней и нижней граням с учетом защитного слоя 3 см;
• П-образными хомутами стержни сеток перевязывают между собой по торцам;
• в местах установки монолитных стен и колонн производится выпуск вертикальных стержней либо анкеровка крючками для усиления плиты;
• под несущими стенами шаг ячейки уменьшается по сравнению с остальной частью плиты;
• допускается разряжение ячейки сетки в центральной части до минимально допустимого процента армирования (0,3%).

Правильно расположить сетки можно с учетом боковых защитных слоев (минимум 4 см между прутком и опалубкой), расположения узлов ввода коммуникаций (актуально для незаглубленных плит).

На практике, для малоэтажных коттеджей используется схема:

• сетка из 8 мм арматуры в верхнем слое;
• аналогичная сетка в нижнем слое;
• усиление ребер УШП или гладкой плиты (толщина 30 см и более) каркасами по периметру из 10 – 14 мм стержней периодического сечения.

Это обусловлено отсутствием сил пучения при использовании теплой отмостки, кольцевого дренажа вокруг фундамента, заменой грунта нерудными материалами на глубину от 40 см. Рекомендуемый размер ячейки в разряженной части не больше 1,5 от толщины плиты, под стенами 10 х 10 – 20 х 20 см. В отсутствие подбетонки нижний защитный слой увеличивается до 5 – 7 см.

Проемы

В незаглубленных плитах невозможно обойтись без проемов в монолитной конструкции для ввода инженерных систем. Данный вопрос весьма слабо описан в специальной литературе. Индивидуальному застройщику следует ориентироваться на руководство по проектированию ж/б зданий:

• вырезание отверстий в сварных сетках с загибом стержней вверх;
• окаймление проемов больше 30 см диагонально расположенными к ячейкам сетки прутками 10 – 14 мм;
• не требуется усиление периметра отверстий меньше 15 см.

В плитах глубокого заложения узлы ввода коммуникаций отсутствуют по умолчанию. Для повышения ремонтопригодности инженерных систем канализацию и водопровод запускают через стены подвала.

Сопряжение плита/лента

Правильно смонтировать прутки арматуры в опалубке заглубленного плитного фундамента с подвалом можно с учетом условий:

• стены на заглубленной плите запрещено размещать вплотную к ее краям, минимальный отступ по периметру равен толщине ленты фундамента (от 10 до 40 см);
• схема анкеровки узла сопряжения ленты и монолитной стены подвала имеет несколько вариантов.

Выпуски арматуры в плите под стены.

Например, из плиты можно выпустить вверх П-образный хомут, расстояние между стержнями которого соответствует размеру каркаса ленты, чтобы связать впоследствии две этих конструкции. Кроме того, можно привязать к нижней и верхней сетке плиты изогнутые под прямым углом прутки, выпустить их на 40 – 60 см наружу аналогично предыдущему варианту.

Если в проекте отсутствует жесткая связь ленты и стены с плитой глубокого залегания, в этих местах сетки усиливаются П-образными хомутами во избежание продавливания.

Вязка арматуры перекрытия. Основы армирования

Согласно требованиям СП 63.13330.2018 «Бетонные и железобетонные конструкции», процесс армирования монолитной железобетонной плиты перекрытия осуществляется, в соответствии со следующим алгоритмом:

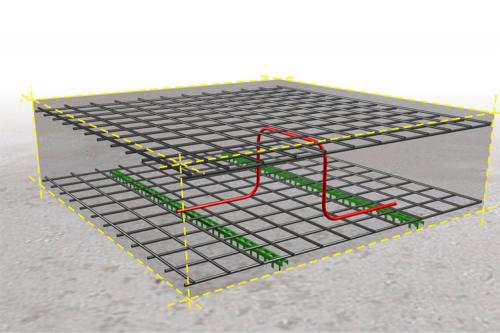

• В нижней части пролётной конструкции, преимущественно воспринимающей растягивающие усилия, устраивается фоновое армирование из продольных и поперечных стержней с периодическим профилем класса А500с (по ГОСТ 34028-2016).
• Диаметр фоновой арматуры и шаг между стержнями определятся расчётом и минимальным процентом армирования. В среднем, для стандартной монолитной плиты перекрытия, устраиваемой в жилом или общественном здании, с пролётом до 6000 мм, при толщине конструктивного элемента от 160 до 250 мм, диаметр стержней составляет от 8 до 12 мм, с шагом от 150 до 250 мм между ними в обоих направлениях.
• Стержни фоновой арматуры укладываются последовательно, сначала в продольном, потом в поперечном направлении, в каждом перекрестии элементы фиксируются при помощи отожжённой вязальной проволоки.

Допускается также армирование сварными плоскими сетками по ГОСТ 23279-2012, которые перехлёстываются между собой не менее, чем на 2 шага между стержнями и не менее, чем на 250 мм.

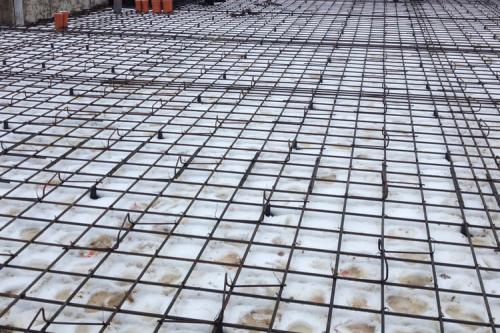

Фоновая арматура укладывается на пластиковые фиксаторы защитного слоя «стульчики». Это делается для удовлетворения конструктивным требованиям и предотвращению образования трещин. Для удобства вибрирования бетона во время заливки плиты перекрытия.

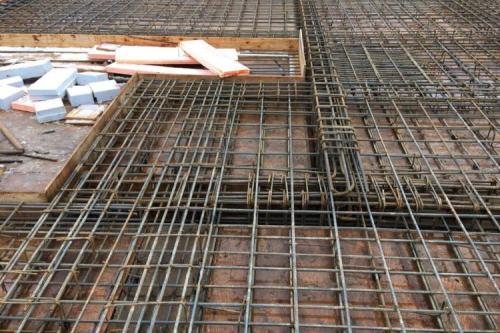

Дополнительная арматура, которая укладывается в местах наибольшей концентрации напряжений – в центре пролёта и в зонах передачи изгибающих моментов от жёстких узлов сопряжения пролётного элемента с вертикальными монолитными конструкциями каркаса.

Дополнительная арматура укладывается поверх фоновой, располагается между её стержнями, по центру шага, либо примыкает к ней по всей плоскости боковой грани стержней.

Диаметр и шаг, а также направление её раскладки определяется изополями напряжений, по результатам статического расчёта каркаса здания.

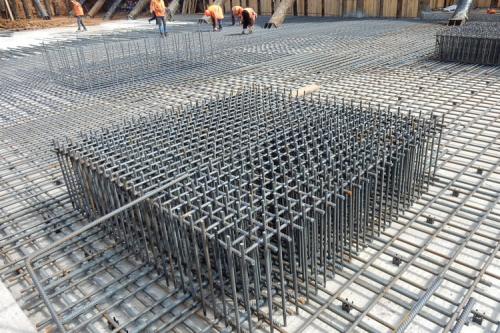

Поддерживающие гнутые стержни, либо вертикальные сварные каркасы, воспринимающие поперечные усилия и обеспечивающие дистанционирование верхнего армирования плиты перекрытия.

Поперечные усилия в плитах прикрытия, как правило, возникают в зоне расположения точечных опор, так как там образуется пирамида продавливания и повышается риск появления наклонной трещины.

Верхнее фоновое и дополнительное армирование, по аналогии с раскладкой нижних основных и усиливающих стержней, либо сеток. Верхняя дополнительная арматура устраивается также в зоне образования растягивающих усилий, чаще всего, над опорами – стенами, колоннами, пилонами, либо в зоне основания консольного вылета пролётной конструкции.

Перед заливкой плиты перекрытия, в конструкцию также укладываются закладные детали, проёмообразователи и стальные гильзы для пропуска инженерных коммуникаций. В зоне расположения балконов или консолей для опирания наружных стен.

В местах перехода плиты из тёплого в холодный контур, устраивается перфорация с эффективным утеплителем – пенополистирольными вставками.

Вязка арматуры в шахматном порядке. 4 комментария на «“Вязка арматуры для фундамента – укрепляем основание”»

Михаил :

Пластиковые хомуты я пробовал при вязке арматуры. Штука, безусловно, удобная и дело движется быстро, но по деньгам получается дорого. А отожженная проволока и вяжется легко, и стоит дешево. Нарезать ее только долго, но с этим с удовольствием справился внук, стоило лишь дать ему пассатижи и показать, как правильно откусывать проволоку.

Игорь Буганков :

В ленточном фундаменте продольная арматура вяжется с поперечной, а между собой варится внахлест, при односторонней сварке длина шва должна быть десять диаметров, а при двухсторонней – 5 диаметров. Если же фундамент представляет собой монолитную плиту, то, арматурная сетка в местах пересечения связывается вязальной проволокой, в шахматном порядке, т. е. через узел. Если взять в аренду вязальную машину, то – это будет выгодно, т. к. производительность арматурных работ, вырастет в несколько раз.

Валентина Айметова-Ерёменко :

Теперь я знаю, какую статью подкинуть папе для прочтения в преддверии строительства дома. В ступор меня ввел только способ связывания арматуры, не совсем понятно описаны способы, лучше было бы вставить картинку на все три способа. И еще хотелось бы еще узнать каким образом рассчитывается шаг, с которым нужно прикреплять поперечные прутки, или можно просто взять усредненное значение от 10 до 50 см?

Олег Гурин :

Есть разные виды проволоки, которые подходят для вязки арматуры предназначенной для фундамента. Хотелось бы узнать какой вид проволоки подходит больше всего для этой кропотливой, но очень нужной работы по вязке арматуры для возведения прочного и крепкого фундамента который играет главную роль при возведении любого объекта.

Раскладка арматуры монолитной плите. Расчет количества стержней

В монолитной плите фундамента используется двусторонняя сетка, которая состоит из нижней и верхней частей. При расчете количества арматуры нужно обязательно учитывать этот факт. Расчет количества арматуры проводится следующим образом:

1. Учитывается общая площадь плиты. При стандартной длине арматуры 6 м расчет должен делаться с учетом того, что надо будет в дальнейшем изгибать стержни по краям.
2. Учитывается размер ячейки. Для каркасов 3х3 метра ячейка должна иметь размер 40х40 см. Чем больше площадь основания, тем меньше будет размер самой ячейки. Если плита имеет площадь более 6х6 метров, то размер ячейки составляет в этом случае 20х20 см.
3. Схема армирования плиты предполагает нахлест стержней в районе стен. Длина нахлеста может составлять от 40 до 60 см.
4. Также учитывается количество сторон каркаса. Всего их должно быть две — верхняя и нижняя. Допустим монтаж всего одной решетки, однако такой вариант допустим только при проектировании небольших и легких построек.
5. Плита также имеет П-образные сочленения, которые увеличивают устойчивость и жесткость конструкции. Если толщина плиты 30 см, то «лапка» должна иметь размер 20 см и ширину 40 см для опорных стоек. При таких размерах общая длина лапки составляет 106 см.

Далее необходимо использовать формулу для расчета общего количества стержней:

Например, надо рассчитать количество и вес всех арматурных прутьев для плиты размером 5х5 метров и сечением ячейки 20 см.

Делаем общий расчет количества следующим образом:

1. 5/0.2 + 1 = 26 продольных стержней.
2. Полученное значение необходимо увеличить в 2 раза за счет равного количества продольных и поперечных стержней. Получаем 26 х 2 = 52 стержня. Это общее количество прутьев, необходимых для сборки одной сетки каркаса.
3. Таких сеток всего 2. Значит 52 умножаем на 2 и получаем 104 стержня для двух сеток.
4. При длине одного стержня 6 м общая длина всех стержней составляет 104 х 6 = 624 метра.
5. Далее рассчитывается количество точек пересечения. Для этого надо количество продольных стержней возвести в квадрат. Получаем 26 х 26 = 676.
6. Схема армирования бетонной монолитной плиты предполагает наличие защитного слоя. Поэтому при креплении каркаса учитывается высота защитного слоя и длина самого крепления. Например, при ячейке 20 см это составит 0.2 х 676 = 135.2 метров арматуры для точек крепления. Округляем до 136 метров. Далее рассчитывается общий метраж арматурных прутьев для каркаса. Он будет равен 624 + 136 = 760 метров. Это и есть общее длина всех стержней, необходимых для вязки арматуры в каркас. Также нужно учесть выпуски из фундаментной плиты.
7. Один стержень длиной 6 метров имеет примерный вес 0.6 кг. Отсюда следует, что общий вес арматуры составит 760 х 0.6 = 501.6 килограмм.

Как армировать плиту 15 см. Онлайн калькулятор плитного фундамента

Как работать с калькулятором

Калькулятор позволяет приблизительно рассчитать количество строительных материалов для плитного фундамента — арматуры, бетона, досок для опалубки, гидроизоляции, песка и щебня для подушки, чтобы сверится со строительной сметой или быстро подсчитать сколько заказывать материалов, если строите без проекта. Не питайте иллюзий, что с помощью онлайн калькулятора можно рассчитать фундамент по нагрузкам, для этого как минимум надо сделать геологические изыскания и иметь проект дома на руках. Для подобных расчетов обращайтесь к проектировщикам.

Армирование

В параметрах :

Материал дома — выбор материала не влияет на расчет, а лишь выводит в расчетной таблице рекомендуемый шаг ячейки армирования плиты. В любом случае шаг ячейки должен вычислять проектировщик дома, данное значение приведено для справки.

Диаметр рабочей арматуры — диаметр основной рабочей арматуры (сетки) фундамента из вашего проекта.

Шаг ячейки рабочей арматуры — расстояние между рядами рабочей арматуры.

Шаг сетки

Диаметр поперечной арматуры — диаметр арматуры которая служит для разделения нижнего и верхнего слоев арматуры (паук).

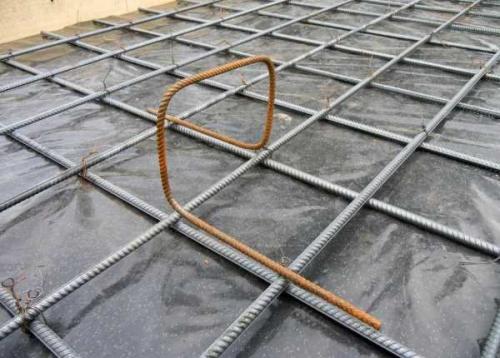

Паук из арматуры

В расчете:

Рекомендуемый диаметр рабочей арматуры — зависит от большего значения длины и ширины плиты. От 0 до 3 метров, рекомендуемый диаметр = 10 мм, от 3 до 10 метров диаметр = 12 мм, от 10 до 20 метров диаметр = 14 мм. Данное значение приведено исключительно для справки.

Рекомендуемый диаметр поперечной арматуры — если высота плиты меньше 30 см, то диаметр = 8 мм, если высота плиты больше 30 см, то диаметр = 10 мм. Значение приведено исключительно для справки.

Рекомендуемый размер ячейки рабочей арматуры — зависит от выбранного материала дома. Значение приведено исключительно для справки.

Количество слоев рабочей арматуры — если высота плиты меньше или равна 15 см, то количество слоев (сеток) =1, если высота плиты больше 15 см, количество слоев рабочей арматуры = 2.

Минимальный нахлест рабочей арматуры при соединении в одном ряду = 40 умножить на диаметр рабочей арматуры.

Длина рабочей арматуры  рассчитывается с учетом усиления под стенами — добавляется по одному ряду арматуры по краям фундамента (шаг ячейки в два раза меньше заданного), усиление под внутренние стены нужно учитывать самостоятельно.

Количество подставок — рассчитывается с плотностью 2 штука на м².
Под арматурой для усиления торцов понимаются П-образные хомуты для для усиления торцов (см. рисунок ниже):

Опалубка

Тут задается только высота (ширина) досок для самой опалубки и для вертикальных подпорок с шагом в 0,5 метра. Длина всех досок принимается равной 6 м. Толщина досок опалубки  принимается равной 40 мм, толщина досок для подпорок принимается 50 мм. Длина распорок не рассчитывается, т.к. не все их используют.

Подушка

Выпуск подушки за фундамент — подушка всегда делается чуть шире самой плиты, обычно на 20-30 см, иногда подушка делается сразу под отмостку — примерно на 1 метр шире плиты.

Стоимость материалов

В стоимости не рассчитывается бетон для подбетонки, геотекстиль и гидроизоляция, так как эти элементы не являются строго обязательными в конструкции плитного фундамента, и не все их делают.

Если вы заметите ошибку в работе калькулятора, пишите об этом в комментариях, постараемся исправить в кратчайшие сроки. Если что-то не понятно как считается также обращайтесь.

Вязка арматуры для фундамента. Способы вязки арматуры

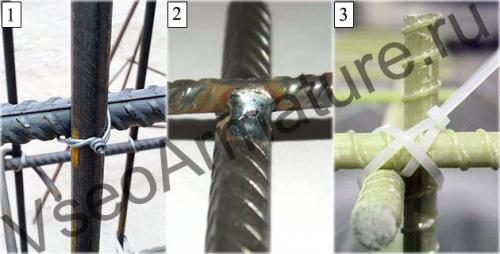

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

1. Вязка проволокой.
2. Сварка.
3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Преимущества и недостатки соединения сваркой

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной. Обычно её использовали при монтаже громоздких каркасов, которые усиливают фундамент для многоэтажных домов и габаритный коттеджей.

Подобный метод имеет некоторые недостатки:

1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
3. Метод не подходит, если использовать стеклопластиковую арматуру . К тому же арматура А-400 (А-3) , которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С .

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Плюсы и минусы соединения методом вязки

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
3. Чтобы вязать арматуру не нужно быть профессионалом.
4. Процесс армирования можно выполнить в опалубке.
5. Себестоимость работы намного ниже.

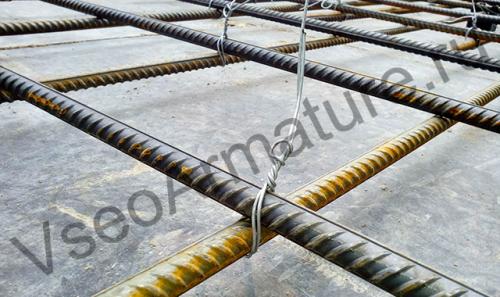

Пример вязки сетки из арматуры проволокой.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой. Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента .

Особенности соединения арматуры пластиковыми хомутами

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры.
Недостатки, у данного способа следующие:

1. Стоимость. При больших объёмах проволока будет экономней.
2. Скорость выполнения работы (если сравнивать с другими способами вязки).
3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
5. Температура. Лопаются при отрицательных температурах.

На основе этих данных можно сказать, что данный способ, подойдёт больше для частного строительства, при небольших объёмах, также он подойдёт, для людей которые сами хотят выполнить армирование своими руками.
