У мелкозаглубленной и заглубленной ленты есть принципиальные различия в технологии армирования. Если фундамент делается на небольшой глубине, без армирования никак не обойтись. Более того, оно должно быть тщательно и точно рассчитано.

Идею возведения забора, который простоит долгое время, способен воплотить в жизнь даже начинающий строитель. Потребуются:

• Основные знания, умения и навыки строительства;
• Используемые инструменты, материалы и приспособления;
• Необходимые технические средства.

В готовую траншею укладывают песчаную подушку вперемешку с гравием. Высота составляет 12-15 см. Каждая прослойка хорошо смачивается водой. Чтобы добиться большей плотности, все утрамбовывается. На подушку укладывается гидроизоляционная пленка.

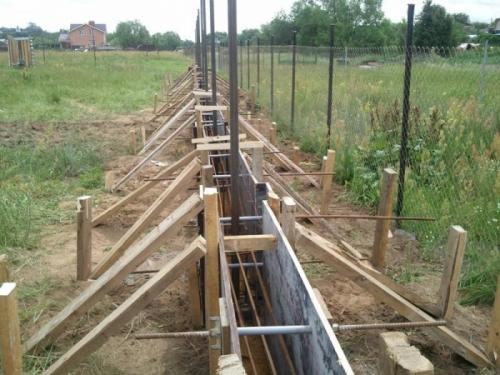

После того, как готова опалубка, приступают к армированию ленточного фундамента. Можно использовать специальные приспособления, которые благодаря армирующим свойствам, увеличивают прочность конструкции.

• В армировании потребуются продольные и поперечные материалы (верхние и нижние). Предварительно надо подготовить три вертикальных стержня и два по длине простенка;
• Связанную арматуру укладывают на дно котлована. Три стержня устанавливают вертикально скрывая их в траншее;
• Верхнюю часть привязывают проволокой на 10-15 см от верха. Укладывают на расстоянии 50 мм от верхнего слоя фундамента;
• Вертикальная часть должна держать горизонтальный стержень;
• После укладки проверить геометрию фундамента. Предельное отклонение должно составлять не больше 2 мм;
• Перед заливкой бетона делается контрольная проверка армирования.

Поперечную арматуру фундамента можно соединять специальными хомутами. Они охватывают продольные и рабочие стержни, обеспечивают жесткость конструкции и устойчивость.

Совет! Чтобы в процессе эксплуатации продольную часть не выдернуло из тела бетона, поперечные стержни выполняются в виде хомутов. Они охватывают рабочую часть. Таким образом, устраняется опасность выдергивания конструкции из бетона.

Длина перехлеста, когда стыкуются два продольных стержня, составляет не меньше 30-40 мм. С диаметром 12 мм перехлест должен составлять порядка 36 мм и выше.

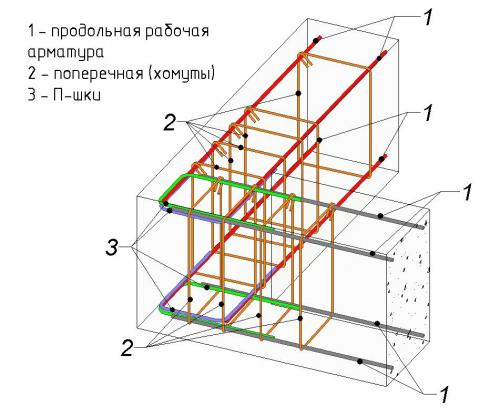

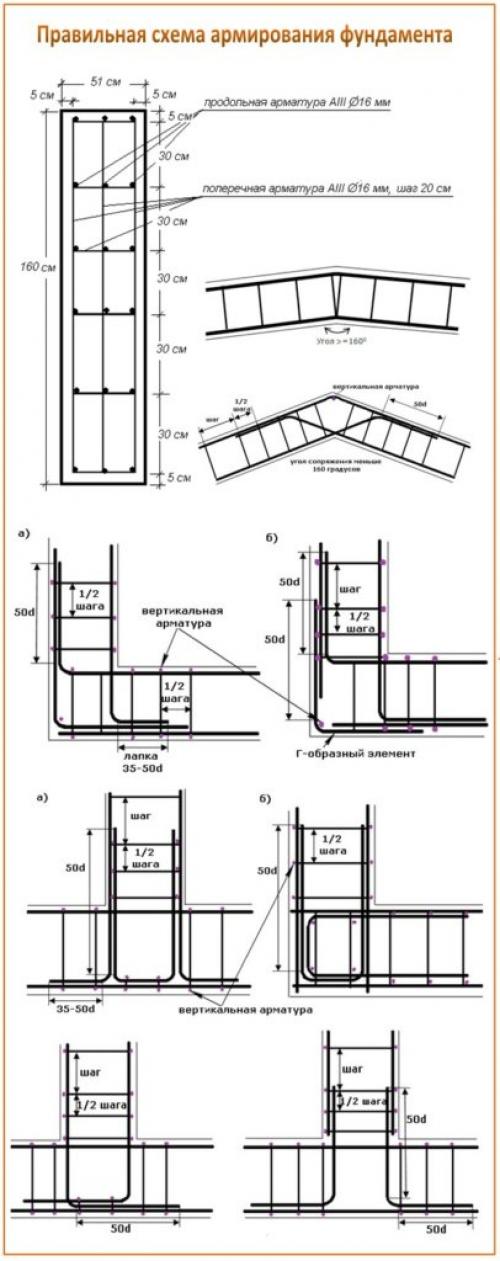

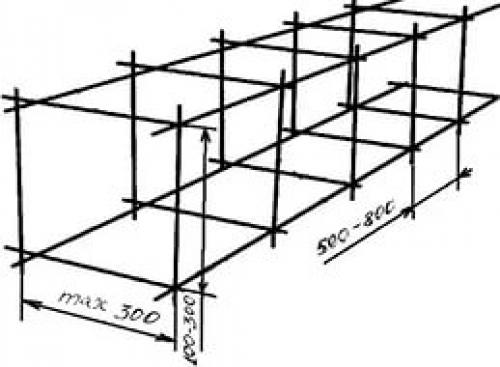

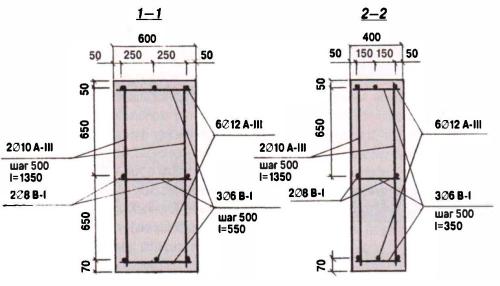

Армирование ленточного фундамента чертеж. Чертежи для армирования фундамента

Фундамент является несущей опорой здания, воспринимающей нагрузку от конструкций и распределяющей ее равномерно на грунт. Самый распространенный тип фундамента – ленточный, железобетонные или бетонные блоки объединены в замкнутый контур. У сборной конструкции есть ряд недостатков, поэтому чаще всего устраивается монолитное основание. Правильное армирование ленточного фундамента – важная для параметров прочности категория, соблюдение которой необходимо для возведения зданий согласно положениям строительного регламента и техники безопасности.

Доводы в пользу укрепления фундамента

На фундамент при эксплуатации приходится нагрузка от основного каркаса здания, от перемещения внутренних объектов и сила морозного пучения из грунта. Морозное пучение игнорировать ни в коем случае нельзя, оно способно разрушить любое основание. От деформации опоры начинают расшатываться стены, здание может быстро выйти из строя, утратить свои первичные характеристики.

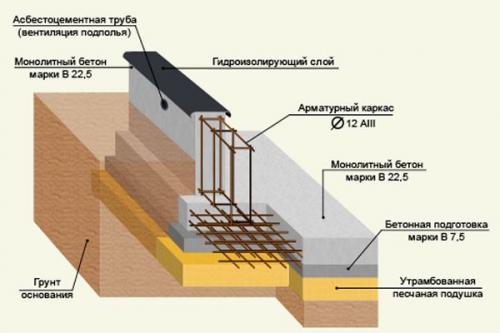

Место армированного каркаса в разрезе фундамента на ленте

Расчет армирования позволяет многократно усилить несущую способность ленточного основания. Бетон принимает на себя сжатие, нагрузка на растяжение ложится на арматуру. Основной упор при закладке армирующих элементов необходимо делать на самую нижнюю и верхнюю части опоры, средняя часть фундамента испытывает незначительное давление и в армировании не нуждается.

Описание процедуры

Для армирования используется материал с продольным размещением. Чаще всего – это изделия из горячекатаной стали класса А3. При высоте основания здания выше 15 см конструкция нуждается сразу в поперечном и вертикальном армировании. Вертикально устанавливаются стержни из гладкой арматуры А1-класса диаметра от 6 до 8 мм. Связка прутьев перпендикулярных плоскостей едиными хомутами обеспечивает более высокую жесткость каркасу.

При формировании единого каркаса расчет делается таким образом, чтобы продольные стержни размещались внутри. Для определения шага для армирования ленточного фундамента необходимо обращаться к СНиПу 52-01-2003, который предписывает в продольном армировании учитывать следующие факторы:

• диаметр арматурных прутьев
• фракция наполнителя в бетонном растворе
• направление и плоскость размещения арматуры
• способ бетонирования.

Исходя из вышеперечисленных требований, расстояние от одного стержня армирующего каркаса до другого не может быть меньше диаметра этих элементов (нижний предел – 25 мм). При поперечном размещении прутьев в каркасе шаг не может превышать 300 мм.

Внешний вид армированного каркаса

При соединении фрагментов армированного каркаса фундамента не рекомендуется пользоваться сваркой. Причина – нагревание прутьев снижает их прочность.

Важно: сваркой можно пользоваться, если требуется соединить арматуру с маркировкой «С» (пример – А500С). Все остальные марки материала лучше вязать проволокой.

При армировании фундаментной конструкции важно не только грамотно произвести расчет прутьев для каркаса, но и не допустить их соприкосновения с опалубкой или почвой. Такое нежелательное соседство может привести к развитию коррозии. Слой защиты должен превышать толщину в 5-8 см.

На угол здания приходится максимальная нагрузка, поэтому к устройству каркаса в этих местах стоит подойти внимательнее. Чтобы угловое армирование фундамента соответствовало качеству данного типа работ, из прутьев А3-класса гнут специальные узлы. Ни в коем случае углы перекрытий не армируются отдельными элементами, не связанными с общей конструкцией.

Важно: Т-образные перекрытия ленточного фундамента нужно н е только армировать, но и дополнительно усиливать для обеспечения высокой прочности опоры здания.

Несколько важных нюансов

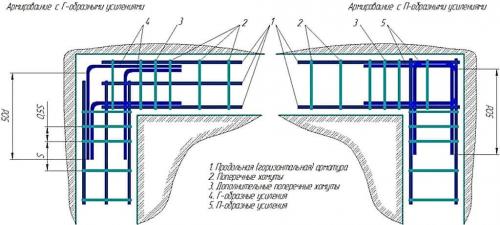

Чтобы украсить фасад здания, нередко устраивается эркер. Для его строительства требуется создание тупого угла. Такие декоративные элементы требуют Г-образного арматурного усиления и размещения дополнительных хомутов на поперечных деталях каркаса.

Человек, производящий расчет фундамента в первый раз, нередко забывает о необходимости его армирования. Но даже при наличии опыта и определенных познаний в этом вопросе используемые схемы укрепления основания часто выбираются неграмотно. Выполненное не по строительным нормативам армирование приводит к появлению сколов на фундаменте, образованию трещин (в первую очередь – по углам здания).

Все стыки арматурных прутьев стоит тщательно перевязывать и укреплять Г- или П-образными хомутами. По углам будущего строения шаг размещения хомутов-креплений становится чаще, нежели на прямой линии ленты.

Армирование столба. Схема закладки арматуры в столбчатом фундаменте

Для армирования столбов используется вязаный каркас из горячекатаного прутка класса А-III с накатанными на поверхности ребрами сцепления с бетоном. Диаметр прутка выбирается в зависимости от диаметра столбчатых обор, оптимальное значение 8-10 мм. В столбчатом опорном элементе квадратного сечения обычно устанавливают четыре нитки арматуры по 10 мм, для круглого сечения оптимальным будет 6 прутков по 8 мм.

Опорная плита под столб усиливается сварной сеткой из 6-8 мм арматуры, при толщине закраин бетонной подошвы более 15 см армирование выполняется в два слоя.

Для отдельных видов столбов, например, с переменным, ступенчатым сечением, армирование может выполняться в виде двух или больше отдельных каркасов, вложенных коаксиально друг в друга и связанных между собой мягкой проволокой.

Для грибовидных столбчатых элементов допускается двойное армирование. Первый слой армирующих элементов выгибается из отдельных L- образных фрагментов, вертикальная часть арматуры равна высоте столба фундамента, выгнутая горизонтальная часть обрезается по диаметру опалубки. После закладки в пробуренную скважину отдельные элементы разворачиваются так, чтобы горизонтальные участки арматуры расходились радиально от центра к периферии подошвы столбчатой опоры. Далее в скважину устанавливается стандартный арматурный каркас, и весь объем заливается бетоном. Таким образом, получается очень прочный и стойкий к выдавливанию опорный элемент столбчатого фундамента.

Армирование железобетонного ростверка выполняется по схожей схеме. В придонной, срединной и в верхней части будущей бетонной балки укладывается по два-три металлических прута, диаметром 10 мм. На углах концы арматурных прутьев загибаются по ходу балки так, чтобы загнутая часть составляла не менее 20-22 см. Загибы соединяются с примыкающим куском арматурного прута с помощью сварки или проволочных петель.

Аналогичным способом выполняется сращивание арматурного каркаса столбчатых опор и горизонтальных ниток арматуры в ростверке. Бетон опоры не должен подниматься выше ¼ высоты ростверка. Каждую нитку выгибают под прямым углом и сваривают с горизонтальными прутьями каркаса ростверка. Любые другие способы соединения приводят к потере жесткости и эффективности армирования.

Армирование столба. Схема закладки арматуры в столбчатом фундаменте

Для армирования столбов используется вязаный каркас из горячекатаного прутка класса A-III с накатанными на поверхности ребрами сцепления с бетоном. Диаметр прутка выбирается в зависимости от диаметра столбчатых обор, оптимальное значение 8-10 мм.

В столбчатом опорном элементе квадратного сечения обычно устанавливают четыре нитки арматуры по 10 мм, для круглого сечения оптимальным будет 6 прутков по 8 мм.

Опорная плита под столб усиливается сварной сеткой из 6-8 мм арматуры, при толщине закраин бетонной подошвы более 15 см армирование выполняется в два слоя.

Для отдельных видов столбов, например, с переменным, ступенчатым сечением, армирование может выполняться в виде двух или больше отдельных каркасов, вложенных коаксиально друг в друга и связанных между собой мягкой проволокой.

Для грибовидных столбчатых элементов допускается двойное армирование. Первый слой армирующих элементов выгибается из отдельных L-образных фрагментов, вертикальная часть арматуры равна высоте столба фундамента, выгнутая горизонтальная часть обрезается по диаметру опалубки.

После закладки в пробуренную скважину отдельные элементы разворачиваются так, чтобы горизонтальные участки арматуры расходились радиально от центра к периферии подошвы столбчатой опоры. Далее в скважину устанавливается стандартный арматурный каркас, и весь объем заливается бетоном.

Таким образом, получается очень прочный и стойкий к выдавливанию опорный элемент столбчатого фундамента.

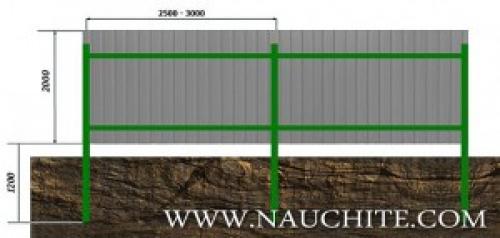

Арматура для столбов забора. Столбы для забора.

Если выбирать столбы для забора по соотношению цена-качество, то оптимальным выбором будут именно металлические столбы для забора. Они недорогие, легкие, прочные и долговечные (при условии, если их изначально покрыли грунтовкой и покрасили). Вдобавок ко всему, именно металлические столбы для забора являются наиболее универсальными, которые могут послужить основой практически любому забору. Например, позже, в качестве полотна забора, Вы можете использовать металлопрофильный лист или доски. Что касается самих заборных столбов, то их можно будет обложить кирпичом (при условии, что основание столба забетонировано).

Теперь несколько советов о том, на что стоит обратить внимание прежде, чем купить железные столбы для забора.

• Во-первых, не стоит покупать покрашенные столбы для забора (не путать с покрытыми грунтовкой). Дело в том, что при транспортировке и монтаже они всё равно поцарапаются, поэтому лучше покупать столбы, покрытые слоем грунтовки, а красить их стоит только тогда, когда они уже будут установлены на участке и к ним будут прикреплены лаги, но ещё до монтажа профлиста или досок.
• Во-вторых, если Вы собираетесь крепить на столбы для забора какие-нибудь декоративные навершия, то лучше приобрести их отдельно от столбов для того, чтобы можно было смонтировать эти навершия на столбы уже после установки этих столбов. Дело в том, что при монтаже столбов для забора зачастую возникает ситуация когда в только что вырытую яму с её стенок осыпается грунт и для того, чтобы установить столб на нужную глубину, приходится буквально забивать его в землю. С этой целью по верхнему концу столба приходится бить кувалдой как по шляпке гвоздя, при этом, чтобы не повредить столб, удары по нему наносятся через деревянную прокладку. В подобных случаях установленное декоративное навершие на столб усложнит и затянет время монтажа, так как не позволит забивать столб, нанося удары по его верхнему концу, не повредив навершие, уже установленное на столб.
• В-третьих, прежде, чем купить железные столбы для забора и лаги к ним, – убедитесь в том, что геометрия всех элементов правильная, все размеры одинаковы (планки на столбах приварены на одинаковой высоте, имеют равную ширину, все отверстия просверлены на одинаковом расстоянии от края и т. д.). Помните, что если Вы купите неаккуратно изготовленные столбы и лаги, имеющие даже небольшие различия по длине, расстоянию между поперечными планками столбов, расстоянию между краями и монтажными отверстиями, то Ваш забор гарантированно будет кривым. Почему кривым? Потому что если два столба, соединенные двумя лагами, не образуют прямоугольник из-за неточности размеров всех элементов, то ровным забор быть не может.
• В-четвертых убедитесь в том, что сварные элементы приварены надежно, сплошным сварным швом, а не «прихвачены на несколько точек».

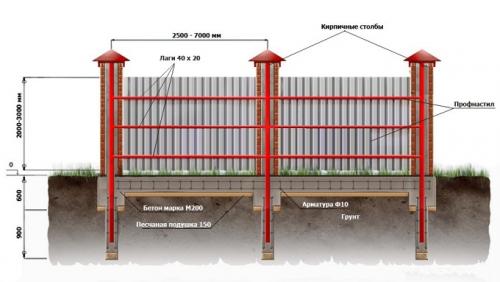

Расчет арматуры для ленточного фундамента забора. Ленточный фундамент под забор.

Зачастую для сооружения забора выбирают именно ленточный фундамент , так как он считается самым надежным. Для сооружения ленточного фундамента под забор своими руками не потребуется много усилий. Далее рассмотрим варианты обустройства такого фундамента под забор.

После разметки необходимо подготовить траншеи для фундамента. Глубина траншеи под фундамент зависит от погодных условий, устойчивости почвы и массы конструкции. Зачастую глубина траншеи колеблется от 60 до 80 сантиметров. Ширина траншеи зависит от толщины самого забора. После подготовки траншеи на дно засыпается песочная подушка, которая тщательно утрамбовывается и обильно поливается водой.

Для прочности ленточного фундамента применяется арматурный каркас. Сечение стандартной арматуры для фундамента под забор составляет 10 миллиметров. Арматура для фундамента укладывается на расстоянии 5 сантиметров от дна траншеи. Для этого под укладывается опора. Два первых ряда арматурных прутов укладывают по длине траншеи, не доходя до стен 7 сантиметров. Поперечные прутья закрепляются вместе с вертикальными на расстоянии 40 сантиметров друг от друга. При этом вертикальные стойки находятся ниже верхнего среза фундамента на 5-7 сантиметров. Верх также закрепляется продольными прутьями. Конструкция крепится при помощи сварки или проволоки.

После подготовки траншеи и сооружения арматурного каркаса, непосредственно в траншею устанавливается опалубка. Сама опалубка сооружается из 25-милимитрового обрезного бруса или досок. Из самой опалубки сооружается короб, при этом необходимо учитывать, что верх фундамента должен подниматься над землей на 30 сантиметров или больше. Специалисты рекомендуют устанавливать распорные доски, которые укрепят щиты.

Заливка опалубки бетоном является завершающим этапом в сооружении ленточного фундамента под забор . Для этой цели изготавливается раствор из цемента и карьерного песка с соотношением (1:4). Для повышения прочности бетона, в его состав подсыпают отсев либо щебень. Чтобы грунт в траншее не впитывал влагу из раствора, тем самым уменьшая его прочность, дно ямы необходимо увлажнять. По пришествии 3-х суток после заливки бетона вы сможете можно приступать к сооружению забора своими руками .

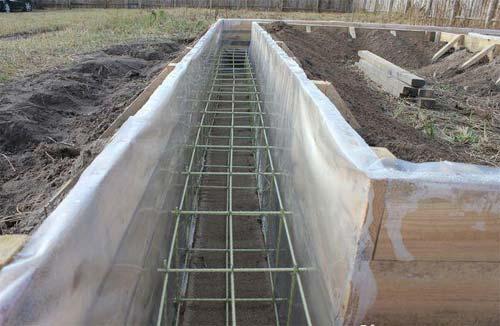

Армирование фундамента чертеж. Причины, по которым нужно армировать железобетонный фундамент

В железобетонной конструкции каждый компонент – бетон или арматура – выполняет разные функции. Бетон при растяжении способен удлиняться всего на доли миллиметра. При больших растягивающих нагрузках и поперечных срезающих силах в неармированной бетонной конструкции могут возникать деформации, приводящие к растрескиванию и появлению других дефектов, вплоть до разрушения.

Стальные элементы каркаса железобетона могут воспринимать растягивающие нагрузки, десятикратно превышающие те, что может воспринимать бетон. Пластичный стальной прокат, имея свойство удлиняться без разрыва на 5—25 мм, работает на растяжение, предотвращая развитие деформаций в конструкции за допустимые пределы.

Монолитная  фундаментная лента представляет собой систему балок, связанных между собой на углах и пересечениях, лежащую на сплошном упругом грунтовом основании. Грунты постоянно испытывают воздействие климатических факторов – промерзают зимой и оттаивают весной, увлажняются поверхностными или подземными водами, при этом увеличиваясь или уменьшаясь в объеме.

Возникающие при этом силы снизу передаются на фундамент, а при постоянной нагрузке от здания сверху в конструкции возникают усилия сжатия и растяжения. При этом сжатие и растяжение могут испытывать разные зоны сечения монолитных балок, составляющих ленточный фундамент.

Поэтому основная схема армирования ленточного фундамента – это объемный каркас с расположением стальных прокатных изделий вверху и внизу поперечного сечения. Если ширина подошвы ленты превышает ширину стены более, чем на 600 мм, то дополнительно армируется и подошва с помощью плоских сеток.

Армирование ленточного фундамента пространственными каркасами

При проектировании определяется, какая арматура нужна для ленточного фундамента.
