При самостоятельном проведении работ по установке забора на участке чаще всего при выборе основания отдают предпочтение устройству ленточного фундамента. Он отлично выдерживает массивные типы заборов, устанавливаемые на грунтах, имеющих склонность к сезонному вспучиванию. Прочная железобетонная конструкция ленточного фундамента обеспечивает его надежность и долговечность, а также высокую несущую способность – ленточный фундамент с легкостью выдержит монолитный или сборный забор из бетона или натурального камня высотой до 2,5 метров.

Ленточный фундамент под забор представляет собой конструкцию в виде монолитной ленты из бетона шириной до 30 см, вообще, ширина фундамента напрямую зависит от размеров опор и вида ограждения. Фундамент возводится по всему периметру забора, глубина его заложения составляет 0,5 – 0,7 м.

Для заливки фундамента применяют бетон марки М200-300. При возведении особенно массивных заборов или при производстве работ по устройству фундамента в холодное время года допустимо использование бетона марки М-400. Изнутри рекомендуется устроить армировочный каркас из арматуры диаметром 8-12 мм, что обеспечит перераспределение нагрузки и предохранит фундамент от разрушения.

Устройство

В связи с тем, что глубина заложения ленточного фундамента для забора не превышает уровня промерзания грунта, его относят к категории мелкозаглубленных фундаментов. При строительстве забора следует учесть, что такое основание может подвергаться деформации, происхождение которой связано с сезонным вспучиванием грунта, поднимающегося при промерзании и опускающегося при оттаивании и повышении температуры.

При однородном грунте, расположенном в пределах всего периметра ограждения пучин можно не бояться. Если же фундамент приходится устраивать на пучинистом грунте, то следует устроить гравийную или песчаную отсыпку основания, идеально, если это будет сделано на всю глубину промерзания. Как вариант при очень пучинистых грунтах можно рассмотреть возможность устройства более дорогого свайно-ленточного фундамента.

Порядок выполнения работ при устройстве ленточного фундамента для забора является следующим:

• Рытье траншеи по всему периметру будущего забора шириной на 20 см больше ширины ленты, полученной расчетным путем. Глубина траншеи, как правило, находится в пределах 0,5-0,7 м и определяется типом грунта и массой конструкции.
• Подготовка дна траншеи – засыпка слоя песка толщиной 10-15 см с последующей трамбовкой. Для лучшего уплотнения песок следует смочить водой.
• Если секции забора будут опираться на столбы, то следует пробурить лунки диаметром 20 см на расстоянии 2,5-3 м друг от друга. При этом глубина лунки должна превосходить глубину траншеи, как минимум, на 0,4 м. При установке столбов на дно лунок следует также засыпать слой песка толщиной 10 см и уплотнить его
• Установка опалубки для заливки фундамента. Для изготовления опалубки можно применять фанеру или оструганные и хорошо подогнанные доски. Опалубку следует выставить по уровню и закрепить распорками. Чтобы не испортить доски бетоном внутреннюю сторону можно закрыть полиэтиленовой пленкой.
• Следующим шагом является вязка арматуры. Для армирования применяют четыре попарно расположенные горизонтальные прутья, скрепленные в жесткий каркас с помощью горизонтальных и вертикальных прутков, расположенных с шагом 0,5 м. Вертикальные прутки нельзя забивать в землю – их следует устанавливать в специальные подстаканники из пластика. Вязка выполняется при помощи крючка и специальной проволоки. В углах будущего фундамента края прутков лучше всего взять в хомут. Металлические прутья каркаса должны быть скрыты под слоем бетона толщиной не менее 5 см.
• Для установки несущих столбов следует предусмотреть устройство армирующих поясов, связанных с армирующим каркасом фундамента. Основная задача таких поясов сводится к равномерному распределению боковой нагрузки.
• Последним шагом будет заливка бетона.

Ширина фундамента под забор. Виды основания

Наиболее распространенным вариантом устройства основания под забор является ленточный фундамент. Он больше всего подходит для устройства каменных заборов либо заборов с каменными столбами, между которыми закрепляется ограждение из профлиста, ковки, дерева и других материалов. Бетонное основание такого фундамента позволяет равномерно распределить нагрузку. Ленточный фундамент подойдет для установки в нем металлических опор с последующим креплением к ним конструкций ограждения.

Для устройства такого типа фундамента сначала вырывают траншею на расчетные значения глубины и ширины, на дне которой устраивается подушка из щебня и песка. Над траншеей устраивается опалубка высотой до 30 см. Внутрь траншеи устанавливаются столбы и укладывается арматура. Далее происходит заливка фундамента бетоном.

Процесс заливки бетоном иногда заменяют укладкой сборных бетонных блоков. Устанавливают близко друг к другу и заливают бетоном только швы между ними.

Наиболее бюджетный вариант устройства основания под опоры для забора – это столбчатый фундамент. Этот тип основания является наиболее подходящим для пучинистых грунтов. В качестве опор могут использоваться металлические или асбестовые столбы, кирпичная кладка на бетонной основе или винтовые сваи. Расстояние между опорами, как правило, составляет 1,5-2 м.

В зависимости от типа грунта и климатических условий яму под опоры выкапывают глубиной 1-1,5 м. На дно укладывается подушка из щебня и песка и утрамбовывается. Далее устанавливают столбы, фиксируют их вертикально и заливают яму бетоном.

Универсальным вариантом является комбинированный фундамент, который представляет собой сочетание двух предыдущих типов бетонных оснований.

Такой тип фундамента применяется для устройства заборов из бетонных плит, ковки, профлиста, особенно при наличии кирпичных столбов. Для устройства столбчато-ленточного фундамента сначала вырывают траншею глубиной около 0,5 м.

В ней в размеченных местах пробуривают лунки глубиной, превышающей глубину промерзания почвы. Далее в траншею устанавливают опалубку, насыпают смесь песка и щебня, ставят арматуру. После этого фундамент заливают бетоном.

Как вязать арматуру под забор. Ленточное основание под забор – разновидности фундаментов и критерии выбора

При увеличении массы оградительной конструкции должно применяться фундаментное основание большей прочности. Для массивных опор забора и конструкций с тяжелыми кирпичными или каменными столбами необходим железобетонный фундамент под забор. Стоит остановить выбор на ленточном фундаменте, возводимом на всех видах почвы. Фундамент для забора ленточный надежен и отличается повышенным запасом прочности.

Необходима надежная ограда вокруг частного дома

Для строительства ограждений применяются следующие виды фундаментов ленточного типа:

• составной. Он отличается простотой конструкции. Сборный фундамент сооружается из различных видов бетонных блоков или природного камня. На сборной подушке каменное ограждение не подвергается деформациям и сохраняет устойчивость в процессе эксплуатации. Технология возведения сборного основания предусматривает подготовку траншеи, формирование подушки с последующей укладкой блоков или камня на цементный раствор;
• цельный. Монолитная конструкция фундаментной основы более популярна по сравнению со сборным вариантом. Для сооружения фундаментной ленты извлекается почва по контуру будущего забора, засыпается песчано-гравийная смесь на дно приемка и сооружается опалубка. Высота опалубки определяется уровнем возвышения фундамента над поверхностью почвы. Затем устанавливается арматурная решетка и выполняется бетонирование.

По уровню заглубления в грунт фундаментная основа ленточного типа делится на следующие разновидности:

Для сооружения ограды важно правильно выбрать оптимальный вид фундамента

• мелкозаглубленный фундамент, применяемый для установки облегченных оградительных конструкций из сетки рабицы, профилированного металла или древесины. Мелкозаглубленная разновидность фундаментной основы применяется для строительства ограждений на стабильных и слабопучинистых почвах. Глубина закладки фундамента составляет 0,5-0,7 м;
• глубоко заглубленное фундаментное основание, используемое для тяжелых каменных, блочных или кирпичных ограждений. Основание подошвы заглубленного фундамента расположено ниже уровня замерзания почвы на 0,3 м. Для сооружения заглубленного фундамента необходим увеличенный объем стройматериалов, влияющий на общий объем затрат.

Важно правильно выбрать оптимальный вид фундамента для сооружения ограды вокруг участка. Следует учесть ряд факторов:

• конструктивные особенности ограждения;
• массу составных элементов будущего забора;
• величину нагрузки, действующей на опорные столбы;
• характеристики грунта;
• уровень замерзания почвы;
• особенности рельефа;
• близость нахождения водоносных пластов;
• общий объем затрат.

Срок службы всей ограждающей конструкции зависит от того, насколько правильно выбран тип фундамента На устойчивость фундаментной основы влияют также следующие моменты:

• вероятность усадки грунта при сезонных изменениях влажности и колебаниях температуры;
• воздействие атмосферных факторов и возможное подмывание фундамента талыми водами;
• суммарная площадь оградительной конструкции, парусность которой вызывает деформацию.

Важно правильно подобрать размеры фундаментной ленты и определиться с размерами арматурной решетки. Выбирая разновидность ленточного фундамента для будущего забора, учтите требования, предъявляемые к фундаментной основе.

Главные критерии выбора:

• обеспечение устойчивости тяжелых заборов;
• равномерное распределение массы ограды на почву;
• предотвращение деформации ограждения и локальной усадки;
• недопущение обрушения забора под ветровой нагрузкой;
• сохранение устойчивости конструкции при подвижках почвы.

Для правильного определения вида ленточного фундамента следует выполнить прочностные расчеты, основывающиеся на особенностях конструкции забора и результатах геодезических изысканий.

Как делать фундамент для забора. Установка опалубки

При обустройстве опалубки, её сборка осуществляется на 20-30 см выше поверхности земли. Она может быть выполнена как из досок, металлических листов, фанеры или профессиональной опалубочной фанеры, которая позволит при высыхании бетона без особого труда ее отделить.

Неровный рельеф добавляет трудностей в установке опалубки, чтобы сделать фундамент для забора из профнастила. Так как одна секция будет иметь одну высотную отметку, необходимо установить и опалубку на планируемой высоте. Секции в этом случае разделяются между собой при помощи этой же опалубки. В этом случае каждое отделение в дальнейшем будет заполняться бетоном поэтапно. Естественно и армирование бетона будет устроено несколько сложнее, чем при ровной поверхности.

Сборка опалубки и армирование для будущего фундамента Источник stroykarecept.ru

Установка опор и армирование

Следующая стадия состоит в установке вертикальных опор для будущего забора. Обычно выбирается стальной уголок или квадратный профиль 30-40 мм. Для увеличения срока службы опоры и продольные лаги необходимо прогрунтовать и покрасить, предварительно зачистив очаги коррозии, если таковые имеются.

Стандартная схема разметки забора Источник yurlkink.ru

Для увеличения надежности между опор в траншее приваривается арматура диаметром 10 мм. При большой глубине следует сделать несколько таких связующих соединений на разных уровнях.

Армирование выполняется также при помощи арматуры 8-12 мм. Так как фундамент не несёт практически никакой нагрузки, кроме боковой, то особого подхода не требуется. Требуется в основном обеспечить целостность конструкции. Между опорами вбиваются отрезки арматуры и вдоль, вязальной проволокой навязывается 2-4 ряда арматуры, в зависимости от глубины траншеи. Для еще большего усиления навязывают поперечины. Необходимо учитывать, что арматура должна быть на расстоянии 2-3 см от края опалубки.

Армирующие прутья не должны касаться досок опалубки Источник domvizit.ru

Бетонные блоки для столбов забора: плюсы и минусы, разновидности, этапы монтажа

Бетонные работы: отстой фундамента и распалубка

Далее необходимо заполнить траншею до нужного уровня опалубки бетоном или раствором с использованием цемента марки не менее 200.

Ленточный фундамент для забора из профнастила заливается послойно чтобы обеспечить выход воздушных пузырей из раствора. По мере высыхания бетона необходимо его поливать водой. В течении первых двух-трёх дней это желательно производить каждые 3-4 часа. Полив позволит избежать появления трещин. Далее можно реже. Распалубка фундамента проводится в зависимости от температурных условий при наборе бетоном 70% прочности, а это 2-4 суток. При применении присадок, ускоряющих застывание возможно снятие опалубки и через сутки. Однако к монтажу забора следует приступать не ранее 7 дней.

Когда раствор застынет опалубку разбирают Источник tl.decorexpro.com

Установка продольных профилей и крепёж листов профнастила

Этот этап подразумевает приваривание профилей между опор забора. Он может быть выполнен как из уголка 2-3 см, так и из «П» образного или квадратного профиля. При этом используются несколько типов соединения, как показано на рисунке. Если покраска не выполнена предварительно, то после сварочных работ необходимо покрасить каркас будущего забора. Особенно при покраске следует уделить внимание сварным швам, так как именно там чаще всего возникает коррозия.

Крепление профнастила по отношению к столбам производится тремя способами Источник maja-dacha.ru

После этого выполняется монтаж профнастила при помощи саморезов с резиновыми прокладками, чтобы избежать повреждения листов и возникновения ржавчины в местах крепления. Расстояние между крепежом зависит от размеров листа.

Для улучшения внешнего вида фундамент можно отделать плиткой, облицовочным кирпичом или камнем, просто оштукатурить и покрасить.

Чем заменить фундамент под забор. Заборы которые можно построить без заливки фундамента

Хозяева не покидают территорию вокруг частного города или загородного дома на открытом воздухе. Обязательно поставят забор. Сегодня существует большой выбор заборов. Собственник, решивший воплотить эту идею в жизнь, решает, возводить его своими руками или обратиться в специализированную фирму.

Полный забор из металлопрофиля, без фундамента.

Есть и другие важные вопросы: должен ли забор опираться на фундамент, металлический или кирпичный. И это еще не все, что проверяет владелец, прежде чем принять решение со вкусом. Однако самый главный фактор, который иногда преобладает над всеми остальными, — это стоимость будущего строительства. Считается наряду с качеством, красотой, долговечностью и практичностью.

Условия установки

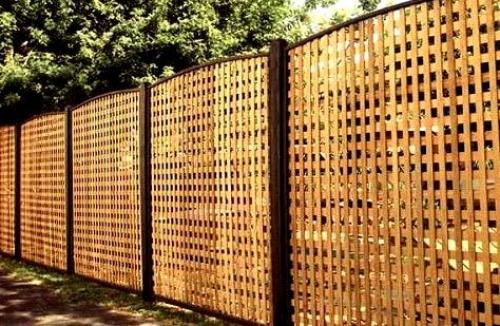

Деревянный решетчатый забор без фундамента

Забор без фундамента значительно снижает затраты на строительство по следующим причинам:

• Это экономит время и деньги при выполнении бетонных работ;
• Сборка всей конструкции не требует много времени;
• Возможна установка на любую поверхность;
• Можно выбрать недорогой материал для заполнения пролетов, например дерево, профнастил, рабицу.

Наиболее благоприятные условия для установки заборов без фундамента — каменистый грунт. Однако известно, что это происходит только в определенных регионах. Намного чаще встречаются водные и суглинистые почвы. Глина склонна к эрозии и деформируется при замерзании.

В таких условиях и даже на открытом грунте с сильным ветром всегда стоит строить забор на фундаменте.

Ограждение своими силами

Заборы без фундамента используются довольно часто.

Пример забора из деревянных досок без фундамента

И их установка своими руками очень привлекательна: не нужно нанимать сторонних специалистов, которые будут пассивно диктовать свои условия.

Строительство забора без фундамента потребует покупки необходимых материалов, деталей, крепежа. Требуется наличие подходящего инструмента, опыт, навыки домашнего мастера. Этапы монтажа конструкции своими руками:

• Разметка, замер длины конструкции;
• Разбивка и измерение длины конструкции; — Расчистка, выравнивание участка путем засыпки или удаления грунта;
• Разметка и подготовка колодцев под будущие столбы;
• Устройство и бетонирование опор;
• Усиление горизонтальных ригелей — балок;
• Монтаж из металла, дерева, трапеции или другого материала;
• Покраска конструкции.

Если местность неровная, можно соорудить ступенчатый забор.

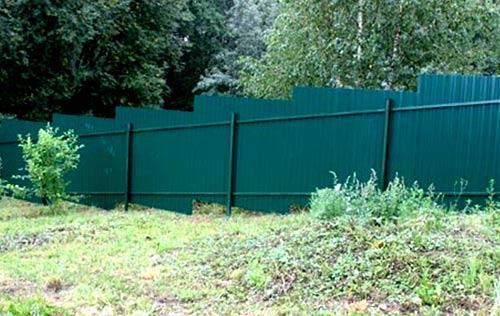

Пример ступенчатого забора из профлиста

Если основание пористое, подойдет вариант с винтовой сваей. Это потому, что зимой земля промерзает, а конструкция расширяется. В результате бетонная основа сдвигается со стойкой. Конструкция теряет прочность и деформируется. Ввинчиваемые сваи безопасны, потому что они ввинчиваются глубже, чем мороз проникает в землю.

При установке забора своими руками для столбов лучше использовать прямоугольные трубы 20 х 20 см.

Они должны быть углублены не менее чем на 30% от общей высоты. Обычно расстояние между стойками составляет 2-3 м. Хотя в длину профилированных листов или сборных сварных секций можно вносить корректировки.

Дно вырытых ям перед установкой опор засыпают песком толщиной примерно 100 мм. Эта подушка защищает их от промерзания земли. Металлические крышки предотвращают попадание воды и мусора в проем сверху. Покрасьте конструкцию после нанесения подходящей грунтовки.

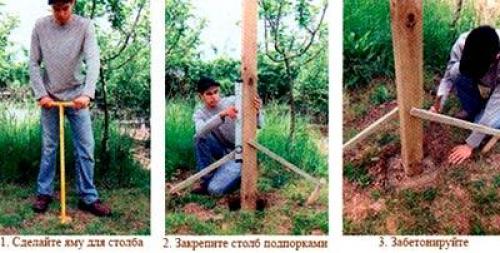

Пошаговая инструкция по установке столба забора

Не стоит исключать кирпичный столб в качестве опоры для такого забора. Это тоже имеет свои преимущества. Кирпич красиво сочетается с деревянными сегментными блоками или профнастилом. В целом такой комбинированный забор выглядит очень привлекательно. Однако это требует значительных дополнительных затрат времени и денег.

Какие конструкции без фундамента самые прочные и устойчивые? Это те, которые устанавливаются на металлические стойки из профилированных труб. И пролеты ограждений сравнительно не очень тяжелые.

Профнастил

Этот материал для ограждений обладает следующими свойствами:

• Достаточно прочен: прослужит до 50 лет;
• Профнастил имеет небольшой вес: 1 квадратный метр толщиной 0,5 мм весит не более 5 кг;
• Он устойчив к коррозии, потому что имеет надлежащее покрытие с обеих сторон;
• Устойчив к изменениям климатических условий;

Эскиз установки забора из профнастила

Выбор трапециевидного листа для забора также зависит от его свойств. Важным фактором здесь является высота, которая может достигать 75 см, а толщина — до 1 мм. Цвет и форма складок подбираются по своему вкусу.

Арматура для столбов забора. Столбы для забора.

Если выбирать столбы для забора по соотношению цена-качество, то оптимальным выбором будут именно металлические столбы для забора. Они недорогие, легкие, прочные и долговечные (при условии, если их изначально покрыли грунтовкой и покрасили). Вдобавок ко всему, именно металлические столбы для забора являются наиболее универсальными, которые могут послужить основой практически любому забору. Например, позже, в качестве полотна забора, Вы можете использовать металлопрофильный лист или доски. Что касается самих заборных столбов, то их можно будет обложить кирпичом (при условии, что основание столба забетонировано).

Теперь несколько советов о том, на что стоит обратить внимание прежде, чем купить железные столбы для забора.

• Во-первых, не стоит покупать покрашенные столбы для забора (не путать с покрытыми грунтовкой). Дело в том, что при транспортировке и монтаже они всё равно поцарапаются, поэтому лучше покупать столбы, покрытые слоем грунтовки, а красить их стоит только тогда, когда они уже будут установлены на участке и к ним будут прикреплены лаги, но ещё до монтажа профлиста или досок.
• Во-вторых, если Вы собираетесь крепить на столбы для забора какие-нибудь декоративные навершия, то лучше приобрести их отдельно от столбов для того, чтобы можно было смонтировать эти навершия на столбы уже после установки этих столбов. Дело в том, что при монтаже столбов для забора зачастую возникает ситуация когда в только что вырытую яму с её стенок осыпается грунт и для того, чтобы установить столб на нужную глубину, приходится буквально забивать его в землю. С этой целью по верхнему концу столба приходится бить кувалдой как по шляпке гвоздя, при этом, чтобы не повредить столб, удары по нему наносятся через деревянную прокладку. В подобных случаях установленное декоративное навершие на столб усложнит и затянет время монтажа, так как не позволит забивать столб, нанося удары по его верхнему концу, не повредив навершие, уже установленное на столб.
• В-третьих, прежде, чем купить железные столбы для забора и лаги к ним, – убедитесь в том, что геометрия всех элементов правильная, все размеры одинаковы (планки на столбах приварены на одинаковой высоте, имеют равную ширину, все отверстия просверлены на одинаковом расстоянии от края и т. д.). Помните, что если Вы купите неаккуратно изготовленные столбы и лаги, имеющие даже небольшие различия по длине, расстоянию между поперечными планками столбов, расстоянию между краями и монтажными отверстиями, то Ваш забор гарантированно будет кривым. Почему кривым? Потому что если два столба, соединенные двумя лагами, не образуют прямоугольник из-за неточности размеров всех элементов, то ровным забор быть не может.
• В-четвертых убедитесь в том, что сварные элементы приварены надежно, сплошным сварным швом, а не «прихвачены на несколько точек».
