Вязка арматуры для армопояса. Варианты устройства армопояса

Армопояса на стенах из газобетона выполняются высотой 30-40 см, иногда достаточно 20 см. В ряде случаев допустимо увеличение толщины бетонного слоя, но с включением большего числа прутьев в каркас. Из-за различной теплопроводности блоков и обычного бетона, требуется укладка утеплителя по всей длине пояса, иначе здесь обязательно образуется «мостик холода».

В качестве утеплителя используется пенополистирол , базальтовая вата высокой плотности толщиной 5-10 см. Если предполагается внешнее утепление, то допускается уменьшение толщины листов внутри линии жесткости.

Вязка арматуры для армопояса. Варианты устройства армопояса

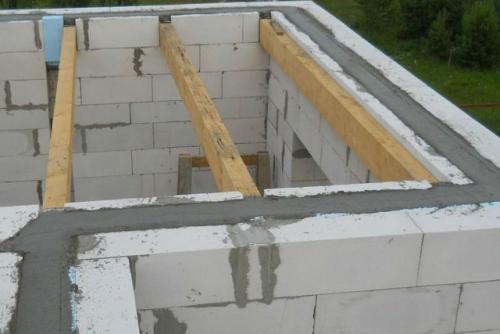

Армопояс на газобетоне можно сделать несколькими способами:

Первый вариант устройства армопояса дешевле, но и самый трудоемкий. Чтобы съемная опалубка выдержала немалый вес, ее нижняя часть прикрепляется саморезами к блокам стены, а верх параллельных сторон стягивается прутьями с болтами.

Если толщина стены равна или превышает 40 см, для устройства армопояса можно использовать перегородочные блоки толщиной до 10 см. Они закрепляются по внешнему и внутреннему периметру кладки. Оставшееся пространство заполняется арматурой, теплоизолятором и бетоном. Допустимо комбинировать 2 варианта, когда с внешней стороны укладывается перегородочный материал, а с внутренней – доски опалубки.

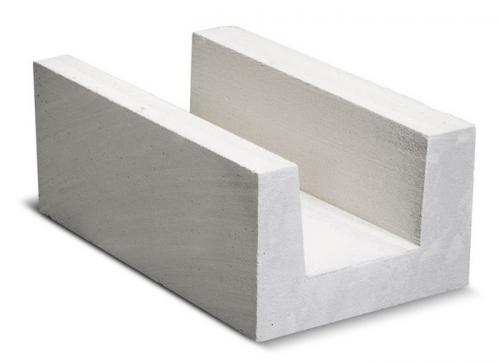

Наиболее простой вариант обустройства армопояса в доме из газобетона – использовать U-блоки .

В этом случае не нужно тратить усилия на съемную опалубку, легче следить за ровностью укладки, сокращается время простоя за счет более тонкого слоя бетона. Чтобы внутрь конструкции поместился утеплитель, стоит выбрать блоки с минимальной толщиной стенок. Если часть конструкции проходит над открытым проемом (оконным, дверным), то потребуется монтаж опалубки, поддерживающей конструкцию снизу в проеме.

Диаметр арматуры для армопояса. Как правильно вязать арматуру для армопояса?

Армопояс конструктивно состоит из металлических прутков периодического профиля с поперечным сечением от 8 до 16 мм, гладкую арматуру допускается использовать только для поперечных элементов. Армирование монолитного пояса представляет собой минимум 4 параллельных продольных стержня, которые соединены хомутами для арматуры , которые придают конструкции необходимую форму. Нахлест арматуры равен 40 диаметрам стержня.

Пример армирования армопояса под плиты перекрытия.

Вязка арматуры выполняется при помощи специальной вязальной проволоки . Её толщина не влияет на прочностные характеристики армопояса. Чем больше диаметр проволоки, тем сложнее её гнуть, то есть сложность работ будет выше. Оптимальная толщина проволоки для вязки 1,2 мм.

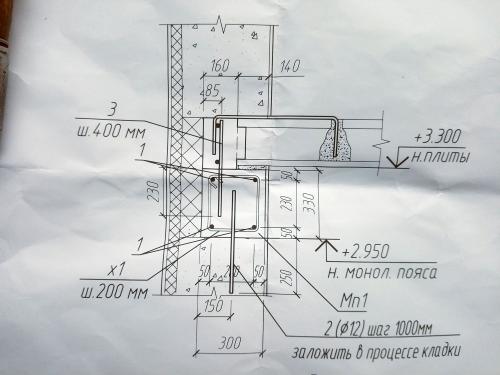

Схема армирования и устройства армопояса под плиты перекрытия. Основная арматура 10 мм, дополнительное усиление над проемами пруты 16 мм, шаг хомутов 200 мм.

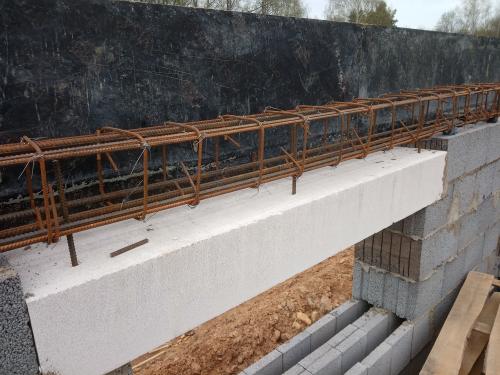

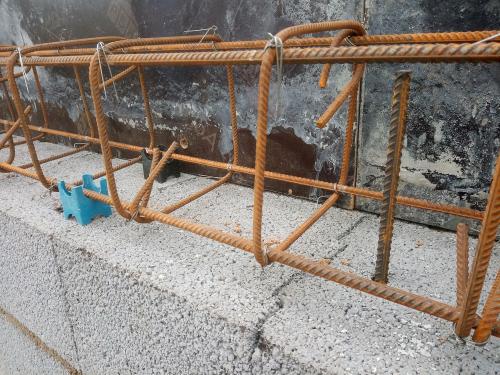

Арматурные каркасы могут собираться прямо по месту его установки, или же на земле. Металлическая конструкция имеет значительный вес, поэтому для перемещения может потребоваться спецтехника или бригада рабочих, а это дополнительные неоправданные затраты. Если вы выполняете сборку каркаса самостоятельно, лучше всего это делать по месту его монтажа.

Дополнительное усиление над проемом выполнено арматурой диаметром 16 мм, 3 сверху каркаса и 3 снизу. На стену в каждую сторону заходит по 50 см.

Для получения максимально возможной прочности армопояса нужно сократить количество соединений арматуры. То есть длину прутков нужно подбирать такой, чтобы она была по длине стен.

Гибка прутов допускается, но только при соблюдении радиуса загиба арматуры . В противном случае появляющиеся внутри металла механические напряжения, снижают его прочностные характеристики.

Арматура 8 для армопояса. Армопояс в домах из газобетона

Блоки из газобетона , при всех своих достоинствах, не работают на изгибающие и стягивающие нагрузки, обладают низкой прочностью. Армированный пояс берёт на себя эти усилия.

Когда нужно его делать

Рекомендуется монтировать армированные пояса для стен из газобетонных блоков в следующих случаях:

По ленточному фундаменту из готовых бетонных блоков или при увеличении высоты цоколя кирпичной кладкой. Такая конструкция даёт просадку при изменении физических свойств грунтов (обводнённость, пучение), на которые опирается. Армированный пояс поможет распределить возникающие усилия равномерно на весь фундамент, предотвратить наклон и изгиб несущих стен каркаса.

Сплошной замкнутый монолитный пояс по газобетону под перекрытия монтируется вверху несущих стен каждого этажа. По строительным правилам не допускается монтировать железобетонные плиты или деревянные балки непосредственно на газобетонные блоки. Они не выдерживают точечных и изгибающих нагрузок от перекрытий.

Для их восприятия и распределения по поверхности стены обязательно нужна армированная балка. В зависимости от нагрузок, пояс может быть сплошным и непрерывным вдоль всех стен каркаса или только под несущими, проёмами. Армированный пояс рекомендуется возводить даже под перегородки. Это поможет придать дополнительную жёсткость каркасу здания.

Армопояс выполняет роль сейсмического, что важно при строительстве в районах с повышенной опасностью землетрясений.
При возведении даже одноэтажного дома с простой крышей, мансардой обязательно нужно заливать под мауэрлат армопояс с установкой анкерных шпилек для крепления. Любые другие способы крепления мауэрлата ненадёжны, со временем ломают газобетонные блоки, расшатываются от горизонтальных усилий в основании стропил.

Эти рекомендации дают ответ на вопрос, нужен ли армопояс для одноэтажного жилого дома из газобетона. Ответ однозначный — да.

Армопояс под крышу. Зачем нужен армопояс, нужен ли он под крышу

Роль данного армирования для достижения общей прочности здания сложно переоценить. Вначале нужно разобраться, для чего именно используют армопояс под мауэрлат.

Любое здание подвергается целому ряду нагрузок:

Вертикальные . Их создает кровля своим весом, а также такие атмосферные явления, как снег, ветер и дождь.
Распорные . Их провоцируют опирающиеся на стену стропилины. Такая нагрузка действует на раздвижение здания, возрастая по мере того, как увеличивается кровельная нагрузка.

Определенные современные материалы весьма плохо воспринимают точечное воздействие, которое их разрушает. К ним можно отнести керамзитобетонные стены, для которых обустройство армопояса под крышу является необходимой мерой. Поэтому при возведении зданий из подобных материалов наличие подобной конструкции является естественной деталью. Однако бывают ситуации, когда возникают трудности с ее монтажом. В таких случаях мауэрлат на пеноблоки или керамзитоблоки крепится химическими анкерами.

Причины такого подхода могут быть следующими:

Сверление отверстий для шпилек в ячеистых блоках может провоцировать их разрушение или появление трещин.
Висячими стропилами создается разная нагрузка по целому ряду направлений: это может привести к разъезжанию блоков, а также деформации стен и крыши.
При непосредственной укладке стропилин на пенобетонные блоки требуется идеальное положение уровня кровли. В противном случае из-за возникающей точечной нагрузки пеноблоки могут претерпевать различного рода разрушения. Во избежание подобных явлений мауэрлат принято оснащать армопоясом.

Кирпичные стены имеют высокую механическую прочность. Мауэрлат на них крепится обычными анкерами и закладными элементами. Исключение составляют лишь регионы, где наблюдается сейсмическая активность: там вопрос, нужен ли армопояс под крышу, обычно не стоит. Наличие армопояса под мауэрлат в таком случае обязательно и для кирпичных зданий.

Предназначение армирующего пояса на практике сводится к следующим функциям:

Стены не деформируются в случае подвижек грунта, или, когда происходит его неравномерная усадка. Параметры здания сохраняются в исходных пределах.
Способствует выравниванию стен по горизонтали, исправлению погрешность при их укладке.
Конструкция становится более жесткой.
Все возникающие на несущих стенах нагрузки получают равномерное распределение.
Хорошая механическая прочность армирующего пояса позволяет применять его для надежной фиксации наиболее важных элементов, в том числе и мауэрлата.

Армопояс под мауэрлат. В каких случаях требуется армопояс в доме

Армопояс для стен. Усиление стен армированным поясом нужно не всегда. Поэтому не нужно зря тратить деньги на него в следующих случаях:

под подошвой фундамента залегает крепкий грунт (скальный, крупнообломочный или крупный песок не насыщен водой) стены возводятся из кирпича;
строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, торфяник), то ответ на вопрос нужен армирующий пояс, очевидна. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или пористых блоков (пенобетонных или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от межэтажных плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

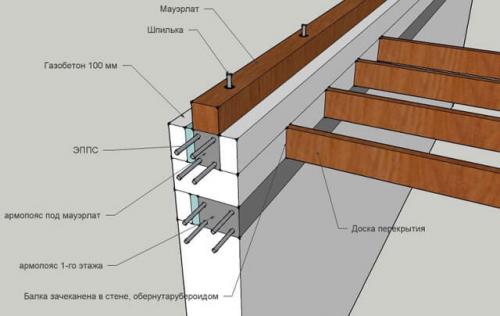

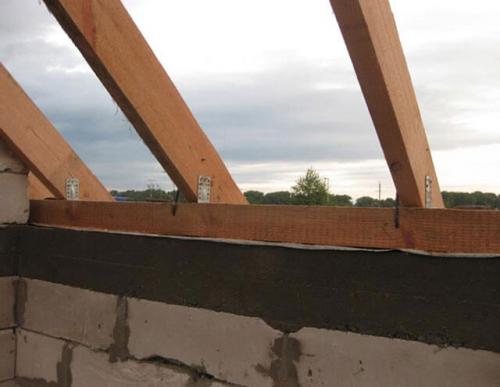

Армопояс под мауэрлат. Деревянная балка, на которую опираются стропила, называется мауэрлат. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепления мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Армопояс под мауэрлат.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзитовые блоки анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Армопояс для фундамента. Здесь подход к проблеме усиления не изменяется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон — экономический, но не устойчив к подвижек грунта материал, поэтому армирования ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Ленточный фундамент для дома: достоинства и недостатки как сделать своими руками ( прочитать подробнее )

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Армопояс под виды межэтажных перекрытий. В панели, опирающиеся на керамзитобетонные блоки , газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Во монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Размеры плит перекрытия: особенности использования конструкций ( прочитать подробнее )

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

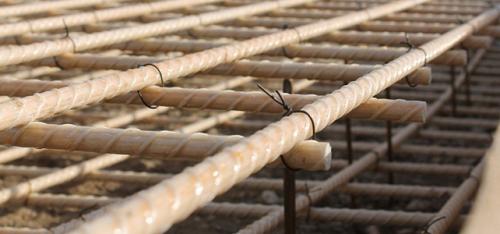

Стеклопластиковая арматура для армопояса. Можно ли делать армопояс из стеклопластиковой арматуры

Стеклопластиковая арматура появилась на рынке сравнительно недавно, но достаточно быстро завоевала сердца потребителей. На сегодняшний день отмечается большое количество сфер, где этот материал применяется с большим успехом. Отличные качественные и эксплуатационные характеристики позволяют создавать прочные и надежные конструкции, используя композитные материалы.

Рассматривая области применения, следует обратить внимание на возможность создание армопояса из стеклопластиковой арматуры. Подобная конструкция необходима для повышения сопротивления строения деформации и различным нагрузкам. Нельзя сказать, что в этом случае материал превзойдет все ожидания застройщика, но отличного результата вполне можно добиться при правильном использовании в соответствии с условиями эксплуатации.

Очень важно перед использованием материала изучить все его положительные и отрицательные характеристики, чтобы правильно подойти к вопросу создания армированного пояса с применением стеклопластиковой арматуры.

Из преимуществ материала можно выделить следующее:

Высокие прочностные характеристики. Предел разрушающего воздействия в 2,5 раза больше, чем у стальных изделий.
Стеклопластиковая арматура намного лучше компенсирует растягивающие воздействия в бетонном массиве. Благодаря особой структуре поверхности прутьев обеспечивается максимальное сцепление арматуры с бетонным раствором.
Высокая устойчивость к агрессивной среде. Конструкции, при создании которых использовалась стеклопластиковая арматура, характеризуются более долгим сроком эксплуатации в условиях высокой влажности и постоянного воздействия солевых растворов.

Что касается недостатков, то здесь следует учитывать такие моменты:

При сильном нагревании стеклопластиковая арматура полностью теряет свои прочностные характеристики. С точки зрения пожарной безопасности этот материал использовать нецелесообразно.
Низкий модуль упругости. При использовании в конструкциях с предполагаемым точечным воздействием требуется закладка большего количества материала. Это неизбежно ведет к увеличению расходов на строительство.

Стеклопластиковая арматура может использоваться в разных сферах деятельности человека, включая создание армопояса. Однако перед использованием нужно изучить характеристики материала и взвесить все плюсы и минусы.

Армопояс из двух арматур. Какую арматуру использовать?

Армирование железобетонного защитного пояса происходит с помощью железных прутков Д=8-12 мм. Они имеют ребристую поверхность, что усиливает их сцепление со строительным бетоном и, соответственно, повышает прочность защитной конструкции на растяжение.

Прутки без насечек используются только для поперечных компоновок.

Арматуру связывают в каркас вязальной проволокой, с нахлестом на прямолинейных участках не меньше 300 мм, а по углам — 500 мм.

Толщина вязальной проволоки не влияет на прочность каркаса, а очень толстая просто затрудняет выполнение работ.

Важно! При установке каркаса нужно позаботиться о том, чтобы он располагался с промежутком минимум на 30-50 мм, для этого используют специализированные подставки или подкладывают кусочки кирпича.

Для армирования самыми популярными исходными материалами являются :

Арматура A-III, A-400 с ребристой формой для продольной/ поперечной установки.
Арматура А500С по современному обозначению — S500. Это горячекатаная модифицированная арматура производится на замену класса A400, упрочненная термомеханически, соответствует ГОСТ Р 52544, изданного 2006 г. Обладает высочайшими показателями по прочности и гибкости, выпускается с диаметрами Д= 4 — 40 мм.
А240 или по современному обозначению — S240. Это горячекатаная арматура с гладкой поверхностью, производится из стали Ст3кп/3пс/3сп, с диаметром Д= 6 — 40 мм. При диаметрах до 12 мм такая арматура упаковывается в мотки, при больших диаметрах — выпускается только в прутках.
Хомуты в качестве поперечной конструкции монтируются в ленту шириной 150 мм. Служат для предотвращения развития процесса трещинообразования в бетоне и фиксации продольных элементов согласно проекту, удерживая их от бокового выпучивания при влиянии сдавливающих нагрузок. Хомуты монтируют с шагом до 15Д от продольных прутков, но не выше 500 мм.
Стеклопластиковая модификация арматуры АСП — производится из стекловолокна и термореактивных смоловых компонентов. Первый компонент обеспечивает высочайшие прочностные характеристики, а второй является связующим элементом. В результате предел разрушающего воздействия выше чем у стальной арматуры в 2.5 раза.
Базальтопластиковая модификации АБП — выпускается из базальтовых волокон и смоляных компонентов. В результате базальтовая арматура имеет не только отличные прочностные характеристики, но и высокую антикоррозионную стойкость в агрессивных средах.
Фибра для стяжек. Выполняется из большого числа нитей разнообразной длины, и материала: базальт, металл, стекло и полипропилен.

Расчет арматуры для армопояса. Калькулятор количества бетона для заливки армопояса

После возведения стен дома из штучных материалов (кирпичей или блоков), следующей важной операцией обычно идет заливка армированного пояса. Особую важность этот элемент общей конструкции приобретает при строительстве домов из газосиликатных блоков – подобная верхняя обвязка нужна и для придания жёсткости всей «коробке», и для крепления мауэрлата, то есть в качестве своеобразного «ленточного фундамента» для последующего монтажа крыши.

Калькулятор количества бетона для заливки армопояса

Случается, что ведущие самостоятельное строительство хозяева участков, пытаясь сэкономить на всем, ищут способы, как можно обойтись без армопояса, какие есть технологии крепления мауэрлата прямо на блочную или кирпичную кладку. И хотя, да, такие методы теоретически существуют, назвать их абсолютно надежными – очень сложно. Поэтому – добрый совет: никогда не отказываться от армированного пояса, тем более, что в ряде случаев он и не потребует слишком больших финансовых и трудовых затрат.

А чтобы оценить масштаб предстоящей работы, используйте калькулятор количества бетона для заливки армопояса – он не только покажет количество раствора, но и даст «раскладку» по исходным ингредиентам для его самостоятельного приготовления.

Цены на бетономешалку

~~бетономешалка~~

Некоторые пояснения по проведению расчетов будут приведены ниже.

Калькулятор количества бетона для заливки армопояса

Пояснения по выполнению расчетов

Ничего сложного в расчете нет – важно лишь правильно указать исходные данные.

Армированный пояс может заливаться по всему периметру сплошным, замкнутым контуром – это идеальный вариант, так как стены получают надежную обвязку. Но иногда, например, в тех случаях, когда планируется двухскатная крыша, и при этом на боковых стенах возводятся кирпичные (блочные) фронтоны – армопоясы пускают только по линиям стен, на которые будут опираться стропила. Случается и так, что особенности проекта дома требуют наличия такого пояса и по внутренним стенам-перегородкам. В любом из перечисленных случаев, в поле ввода калькулятора необходимо указать суммарную промеренную длину создаваемого армопояса (в метрах).
Для заливки армированного пояса могут применяться специальные U-блоки особой конфигурации, в которых предусмотрен соответствующий «канал». Ввиду дороговизны таких изделий, самодеятельные строители нередко изготавливают подобные блоки их рядовых, или же монтируют съемную опалубку, зачастую – со слоем утепления. В поле ввода ширины пояса необходимо указать расстояние между противоположными стенками такой съёмной или несъемной опалубки (в миллиметрах). Если применяются U-блоки заводского производства, то у них канал несколько сходится по трапеции книзу. Поэтому ширина канала, промеренная сверху, уменьшается на 10 мм.
Третий размерный параметр – это глубина канала под заливку, то есть, по сути, толщина создаваемого армированного пояса.
Для заливки армированного пояса обычно бывает достаточно бетона марочной прочности М200, который удобнее всего изготавливать из портландцемента ПЦ400, с использованием песка и гравия (щебня) с фракцией до 20 мм.

В программе расчета уже учтены все необходимые пропорции для составления такого бетонного раствора. Таким образом, итоговый результат будет показан:

— Общим объемом бетонного раствора, необходимым для заливки армопояса.

— Количеством необходимых ингредиентов для его изготовления. Причем, это будет показано и в весовом, и в объемном эквиваленте – обе этих величины могут быть востребованы, например, одна при покупке материала, вторая – при загрузке бетономешалки.

Об армированном поясе под мауэрлат – подробнее…

Полемика вокруг вопросов строительства из газосиликатных блоков – одна из самых оживленных. Обязательно ли заливать армированный пояс, или же можно крепить мауэрлат к газобетонным блокам без армопояса — читайте об этом в специальной публикации нашего портала.
