Через сколько вязать арматуру на плиту схема. Какие материалы используются?

Через сколько вязать арматуру на плиту схема. Какие материалы используются?

Кроме всего прочего, нужно побеспокоиться о том, чтобы правильно подобрать материал, который можно использовать. Для изготовления плиты перекрытия, как было сказано выше, предпочтительнее применять цемент марки 200 и выше. Поскольку как раз этот цемент характеризуется наиболее высокой степенью прочности – показателем, который в особенности имеет значение в приведенном случае. Как-никак масса панели равняется ориентировочно 500 кг/м2.

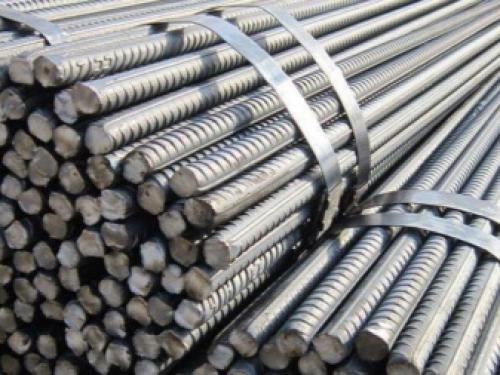

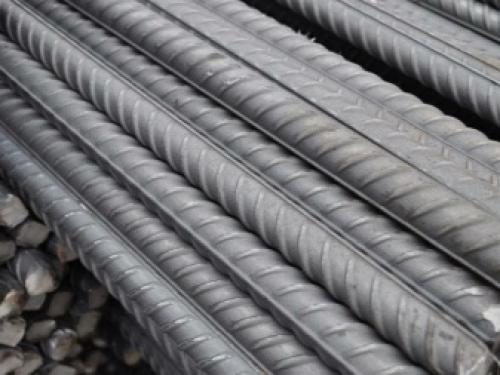

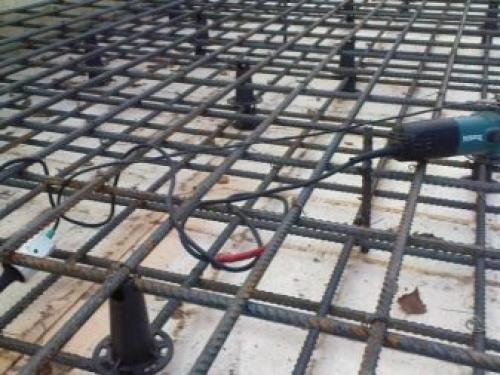

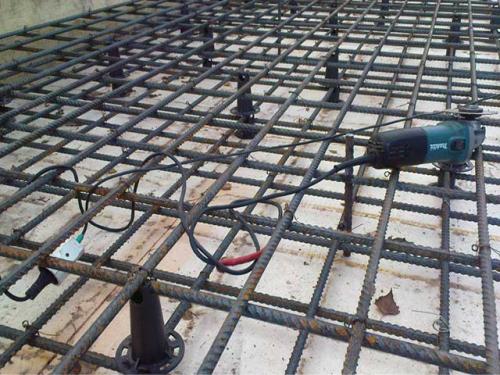

В роли арматуры для плиты применяются в основном металлические прутки класса А500С. Горячекатанный арматурный прокат периодического профиля. Диаметр прутков устанавливает осуществленный в разработанном плане расчет. Как правило, диаметр прутьев для перекрытия находится в границах 8–16 миллиметров.

Ввиду того что монолитное перекрытие главным образом работает на излом, базисной является конкретно нижележащая арматура, которая вытягивается при эксплуатации. Для ее создания в отдельных эпизодах применяются прутья с большим сечением, чем для верхнего слоя. В зонах сопряжения панелей с опорами положение немножко иное. Тут на верхние прутки аналогично воздействуют внушительные нагрузки, в связи с этим ее в дополнение усиливают. Когда плита базируется на колоннах или между опорами, имеющими довольно-таки большие пролеты, применяется арматура, располагаемая в поперечном направлении армируемой конструкции, класс которой А240С либо А240 (строительная арматура с гладкой поверхностью).

Вязка арматурных сеток. Инструменты и материалы

Прежде чем приступать к вязке арматуры, необходимо правильно подобрать все необходимые материалы и инструменты. Армирующий каркас состоит из прутьев, собранных в единую конструкцию. Пруты могут быть из различных материалов и отличаться по профилю. Как правило, сетка состоит из горизонтальных прутьев (рабочей арматуры) и вертикальных или поперечных хомутов.

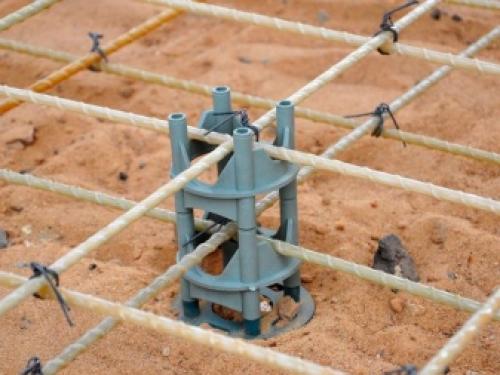

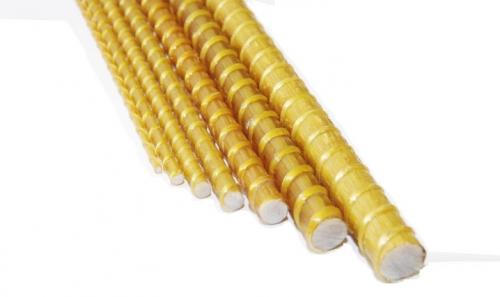

Чаще всего пруты выбирают стальные. Данный материал хорош тем, что делится на 6 классов по прочности. Сталь можно гнуть, а также варить. Используются и композитные прутья, в состав которых входят арамидные, стеклянные, базальтовые или углеродные волокна.

Наряду с такими их преимуществами, как устойчивость к коррозии, малый вес и невысокая стоимость, есть и существенные недостатки в виде несгибаемости и невозможности сварки.

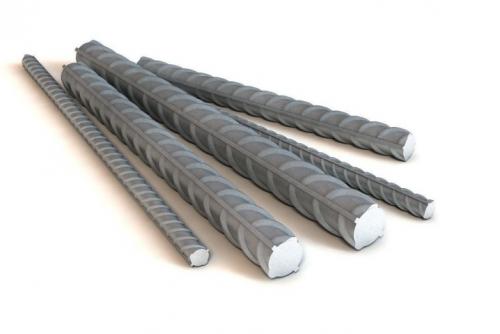

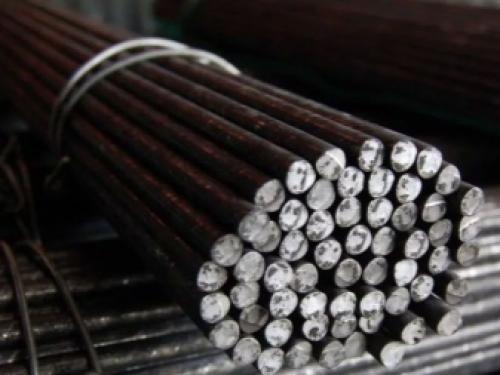

Для арматуры можно использовать варианты и с гладким, и с периодическим профилем. Первый тип чаще используется для создания перемычек с целью соединения. Рельефная поверхность второго типа обеспечивает хорошее сцепление арматуры с бетоном, что применяется для поясов.

При выборе сечения профиля арматуры важно учитывать тип постройки. Так, для небольших строений хозяйственного назначения используется сечение от 10 до 14 миллиметров, а для жилых зданий – от 12 до 18 миллиметров.

В любом армирующем каркасе горизонтальные пруты должны быть уложены с нахлестом, а затем связаны с вертикальными отрезками. На один армирующий пояс может уходить от двух до четырех прутов. Если фундамент заглублен мелко, то количество слоев составляет два, а если глубоко, то три. При этом расстояние между ними должно быть от 0,3 метра.

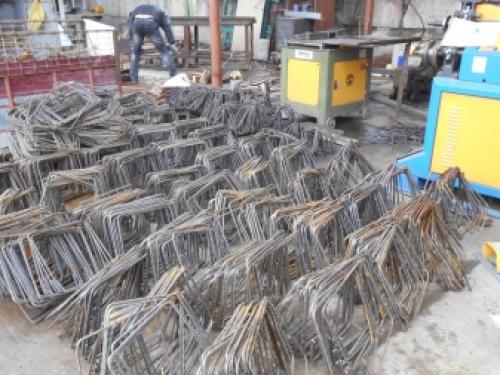

Поперечные хомуты необходимы, чтобы соединять и поддерживать верхние, а также нижние уровни. Они ложатся с шагом 0,4-0,9 метра. За счет того что на них нагрузка небольшая, можно пользоваться профилем с сечением от 6 до 12 миллиметров.

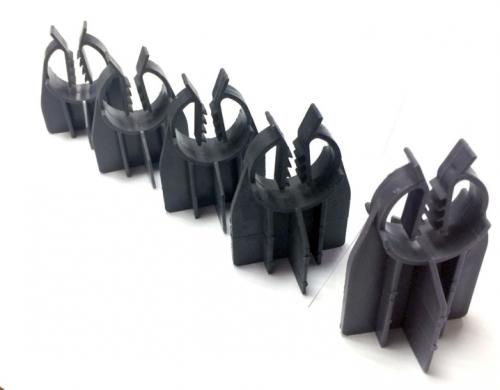

Каркас должен быть полностью погружен в бетон, чтобы не подвергнуться воздействию коррозии. При этом от дна траншеи его должно отделять расстояние в 4-5 сантиметров. С этой целью можно воспользоваться специальными подставками, обломками кирпичей, небольшими камнями. От опалубки армирование должно располагаться на удалении 6-8 сантиметров.

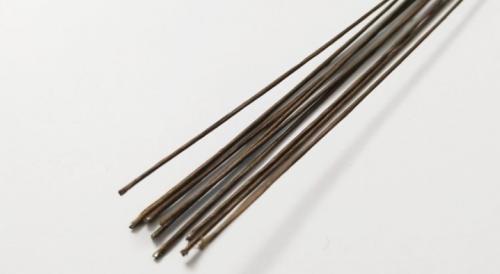

Важно правильно подобрать проволоку для арматуры, так как она влияет на качество и срок службы каркаса. А также от нее зависит, насколько быстро будет идти процесс вязки. Материал для вязания каркаса может быть как алюминиевый, так и медный. Как правило, есть определенный ГОСТ и требования СНиП к проволоке, которая необходима для арматуры.

Сечение 1,2 миллиметра используется, если диаметр арматурных прутьев не превышает 1,2 сантиметра.

Толщину в 1,6 миллиметра следует выбирать, если диаметр прута варьируется от 1,6 до 1,8 сантиметра.

Проволока 2 миллиметра , а также сдвоенная, используется для арматуры диаметром свыше 1,8 сантиметра.

По мнению опытных строителей, удобнее всего использовать проволоку с наименьшим диаметром (1,2 мм). Это обусловлено тем, что ее можно просто вязать ручным крючком. Однако, если выбирать сечение в один миллиметр, то можно получить чрезмерно слабый узел. В таком случае проволоку рекомендуется сдваивать. Что касается диаметра проволоки в 2 миллиметра и более, то это может усложнить работу.

Из инструментов профессионалы советуют использовать специальные. Применение подручных средств не позволяет сделать каркас надежным, а фундамент достаточно крепким. Чаще всего для вязки арматурной сетки используют специальный крючок, клещи или плоскогубцы, шуруповёрт, вязальный станок (пистолет).

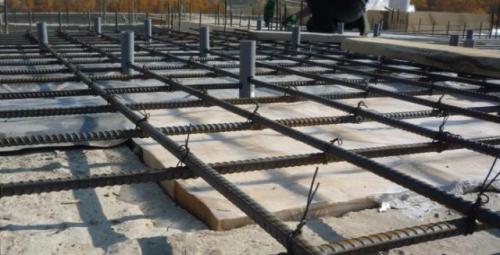

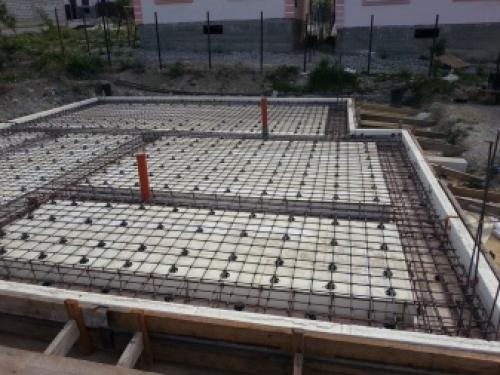

Раскладка арматуры монолитной плите. Как правильно вязать арматуру для монолитной плиты – общие сведения

Существует принципиальная разница между плитами бетонными и железобетонными, используемыми в строительной сфере. Последние способны воспринимать значительные нагрузки за счет усиления бетонного массива с помощью арматурной решетки.

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

• песчано-щебеночной подушки, демпфирующей реакцию грунта;
• марочного бетона, изготовленного по стандартной рецептуре;
• силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

• обеспечивает запас прочности фундамента;
• предотвращает разрушение плиты и образование трещин;
• воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

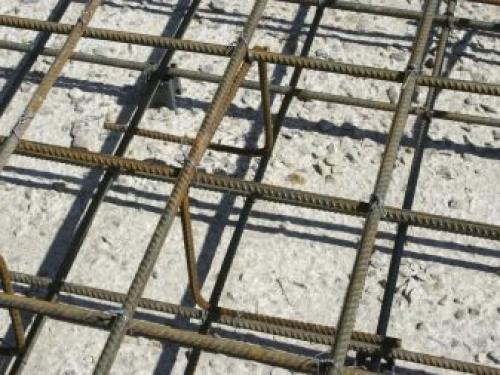

• для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;

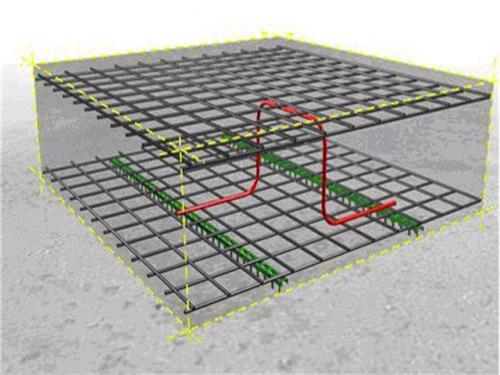

• формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
• выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
• используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом

• ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка ;
• полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;

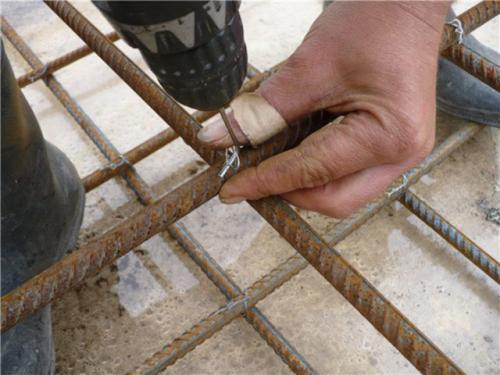

• автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

• для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
• при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

При выполнении работ следует соблюдать ряд правил:

• для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
• соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
• при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

Технология изготовление решеток способом связывания превосходит метод сварки арматуры, при котором возникает локальный перегрев и значительно снижается прочность.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/vyazka-armatury-dlya-plitnogo-fundamenta-kak-pravilno-vyazat-armaturu-dlya-monolitnoy-plity

Армирование монолитной плиты по грунту. Перекрытие по грунту или все же полы по грунту?

В этой статье я буду развенчивать один очень устойчивый миф о перекрытии по грунту. Очень часто в консультации (ссылка) мне задают вопрос о том, как лучше сделать перекрытие дома, описывают схему, спрашивают об армировании, толщине плиты, классе бетона, а потом оказывается, что плита эта планируется над цоколем, и под ней будет уплотненный грунт. Знаете, более шикарного способа похоронить такую тьму бетона и арматуры я еще не встречала. Зачем? Зачем делать перекрытие по земле?

Перекрытие – это железобетонная плита, перекрывающая какое-то пространство – подвал, первый или второй этаж и т.п. Всегда под перекрытием есть эксплуатируемый объем. И даже тогда стоимость материалов и работы железобетонного перекрытия непомерно велика. А тут раз за разом я слышу о планах людей положить такую плиту на землю. Конечно, они хотят опереть ее и на стены, иногда даже защемить – чтобы она работала как заправская плита. И она будет работать, ведь вы готовы вложить столько сил и средств в это. Кто-то идет еще дальше и делает под плиту несъемную опалубку – еще один шикарный способ похоронить лишние деньги. Кто-то просто делает подготовку из бетона или кладет пленку, чтобы при бетонировании молочко из бетона не впитывалось в грунт (если, конечно, знает об этом). В общем, вариантов масса. А у меня в голове крутится лишь один вопрос: зачем?

Есть прекрасное решение для организации пола первого этажа. Называется оно пол по грунту. Это не массивная железобетонная плита, это простой пирожок, состоящий из стяжек, гидроизоляции, утеплителя и верхних слоев согласно задумке (будь то плитка, линолеум или ламинат). При желании в этом пирожке можно устроить теплый пол. При желании можно вообще отказаться от стяжек и устроить классические деревянные полы по лагам. Но все это будет не массивная и солидная железобетонная конструкция, а лишь полы по грунту – по тщательно уплотненному грунту. Они делаются после возведения здания и ни в коем случае не заводятся на стены. Полы – это архитектурный элемент, который не должен съесть массу ваших денег. Пара тонких стяжек вполне справится с той нагрузкой, которой вы способны нагрузить ваши полы. Грунт уплотнять вы все равно будете: хоть под плиту, хоть под полы. Так зачем платить больше (простите за заезженную фразу)? Прочности вашему дому плита не придаст – это я вам как конструктор говорю – а вот сил и денег съест немало.

Шаг вязки арматуры. Вязка арматуры для ленточного фундамента

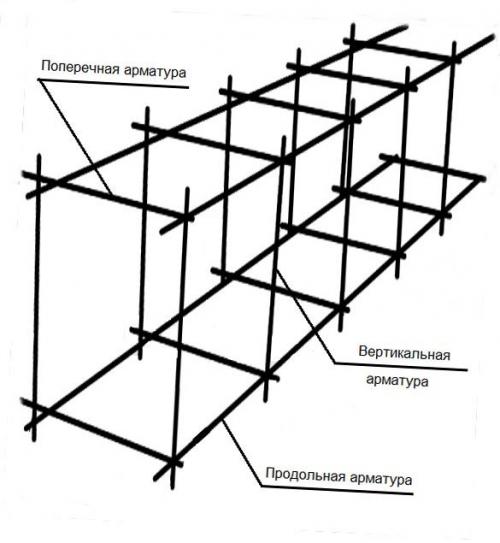

При армировании конструкции важно соблюдать все требования. Ленту следует усиливать каркасами. Схема включает в себя следующие виды армирования:

• Рабочее. Принимается в зависимости от поперечного сечения фундамента и нагрузки на него. Для частных домов назначается только исходя из размеров ленты. Общая площадь сечения стержней вычисляется как 0,1% от поперечной площади армируемой конструкции. При этом важно учитывать минимальное значение, которое для ленты с длиной стороны менее 3 м составляет 10 мм, а для остальных случаев 12 мм.
• Поперечное конструктивное. Минимальный диаметр составляет 6 мм.
• Вертикальное конструктивное. При высоте ленты менее 80 см должно быть не менее 6 мм, в остальных случаях — 8 мм.

При укладке каркаса учитываются правила по защитному слою арматуры, который согласно «Пособию по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения» принимается равным:

• 40 мм для рабочего армирования при наличии бетонной подготовки, 70 мм при ее отсутствии;
• 35 мм для конструктивного армирования при наличии бетонной подготовки, 65 мм при ее отсутствии.

Сборку каркаса ленточного фундамента можно выполнять двумя способами: в котловане или траншее и на поверхности. Проще всего контролировать точность и качество соединений при втором методе. После того, как все элементы армирования будут соединены, каркас опускают в выемку и устанавливают в проектное положение. При работе важно учитывать минимальный нахлест стержней при соединении по длине, который составляет 20 диаметров арматуры, но не менее 250 мм. Важно предусмотреть дополнительное усиление на углах ленты. Существует несколько схем для выполнения таких соединений (внахлест, с использованием дополнительных деталей), при этом шаг поперечного армирования уменьшают вдвое.

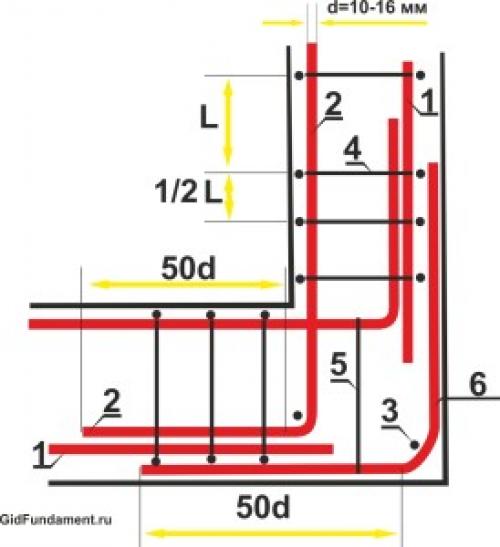

Одна из возможных схем армирования угла ленточного фундамента.

Подробнее о том как правильно армировать ленточный фундамент читайте здесь .

Как армировать плиту 15 см. Как правильно армировать – требования по усилению бетонной плиты

Армирование монолитной плиты перекрытия – ответственный процесс, к выполнению которого предъявляется комплекс требований.

При выполнении работ по формированию усиленной железобетонной конструкции перекрытия соблюдайте следующие рекомендации:

• используйте для соединения стальных прутков вязальную проволоку диаметром 1,2-1,6 мм. Использование электрической сварки недопустимо в связи с нарушением структуры металла в местах соединения;
• обеспечьте требуемую толщину бетонного массива перекрытия по отношению к расстоянию между капитальными стенами. Толщина железобетонной конструкции в 30 раз меньше расстояния между опорами. При этом минимальная толщина плиты составляет не менее 15 см;
• производите укладку элементов металлического каркаса с учетом размеров перекрытия по вертикали. При минимальной толщине плиты укладка арматуры выполняется одним слоем. При толщине больше 15 см выполняйте усиленное армирование двумя слоями;
• используйте для заливки в опалубку бетонную смесь с маркировкой М200 и выше. Бетон данных марок обладает хорошими эксплуатационными характеристиками, способен воспринимать значительные нагрузки и отличается доступной ценой;
• применяйте для изготовления стальной решетки арматурные прутья диаметром 0,8-1,2 см. При выполнении армирования двумя слоями используйте увеличенный размер сечения металлопрофиля в нижнем ряду. Возможен вариант использования покупной сетки;
• сооружайте опалубочную конструкцию из строганых досок или влагозащищенной фанеры. Тщательно герметизируйте стыковые участки. Для усиления опалубки применяйте деревянные столбы диаметром до 20 см или металлические стойки телескопического типа.

Шаг арматуры в плите перекрытия. Армирование монолитного перекрытия. Продольное и поперечное армирование

Бетон отлично работает на сжатие. Арматура – на растяжение. Объединяя два этих элемента, мы получаем композитный материал. Железобетон, в котором задействуются сильные стороны каждой составляющей. Очевидно, что арматура должна быть установлена в растянутой зоне бетона и воспринять собой растягивающие усилия. Такую арматуру называют продольной или рабочей. Она должна иметь хорошее сцепление с бетоном, в противном случае он не сможет передать на неё нагрузку. Для рабочего армирования применяют стержни периодического профиля. Обозначаются они A-III (по старому ГОСТу) или А400 (по новому).

Расстояние между арматурными стержнями – это шаг армирования. Для перекрытий его обычно принимают равным 150 или 200 мм.
В случае защемления в приопорной зоне возникает опорный момент. Он формирует растягивающее усилие в верхней зоне. Поэтому рабочую арматуру в монолитных перекрытиях располагают как в верхней, так и в нижней зоне бетона. Особое внимание следует обратить на нижнее армирование в центре плиты, и верхнее у её краев. А также в области опирания на внутренние, промежуточные стены/колонны, если они есть – именно здесь возникают наибольшие напряжения.

Для обеспечения требуемого положения верхнего армирования при бетонировании применяют поперечное армирование. Оно располагается вертикально. Может быть в виде поддерживающих каркасов или специальным образом согнутых деталей. В несильно нагруженных плитах они выполняют конструктивную функцию. При больших нагрузках поперечное армирование вовлекается в работу, препятствуя расслаиванию (растрескиванию плиты).

В частном строительстве в плитах перекрытия поперечная арматура обычно выполняет сугубо конструктивную функцию. Опорная поперечная сила (сила “среза”) воспринимается бетоном. Исключением является наличие точечных опор – стоек (колонн). В этом случае понадобится расчет поперечного армирования в опорной зоне. Поперечная арматура, как правило, предусматривается с гладким профилем. Обозначается он A-I или А240.

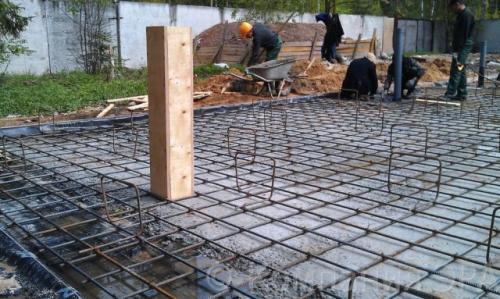

Для поддержания верхнего армирования при бетонировании наибольшее распространение получили гнутые П-образные детали.

Монтаж арматуры перекрытия.

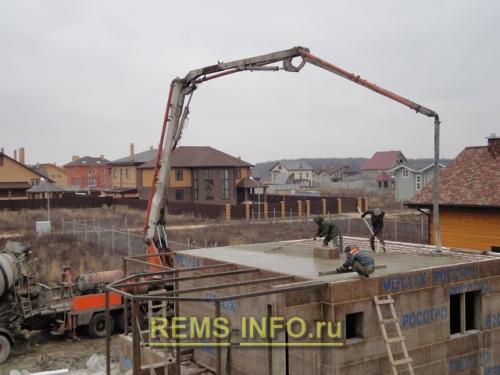

Заливка перекрытия бетоном.
