Для чего нужна арматура в бетоне. Необходимость применения
Рассмотрим, для чего используется, как работает арматура в фундаменте или строительной конструкции.
Бетон известен, как строительный материал, обладающий высокой прочностью, длительным ресурсом эксплуатации. Бетонный массив, сохраняя целостность, воспринимает сжимающие усилия, но восприимчив к растягивающим нагрузкам, сдвигам. Они вызывают появление трещин, нарушение целостности.
Применение армированного бетона позволило улучшить эксплуатационные характеристики объектов. Монолитный железобетонный массив включает стальные рифленые прутки, имеющие высокую степень адгезии с бетоном. При изготовлении железобетона предварительно формируется контур усиления с последующей заливкой бетонным составом. Полученная конструкция отличается комплексом характеристик:
- Повышенной прочностью
- Высокой степенью пластичности.
- Устойчивостью к вибрации.
- Стойкостью к деформациям.
- Не восприимчивостью к коррозионным процессам.
Возведение зданий производится из бетона, усиленного арматурой. Насколько нужна арматура в бетоне? Она повышает прочностные характеристики, компенсирует воспринимаемые усилия, осуществляющие:
- растяжение армированной конструкции;
- сжатие железобетонного сооружения или изделия;
- поперечный сдвиг бетонного массива.
Арматура — линейно протяженные элементы в железобетонной конструкции, предназначенные для восприятия растягивающих (главным образом) и сжимающих усилий
Армирование бетона положительно повлияло на улучшение характеристик, обеспечивая повышенную адгезию рифленых металлических стержней и бетонного массива.
Как правило, в бетоне располагаются стержни арматуры по вертикалям и горизонталям, что позволяет компенсировать перпендикулярно направленные нагрузки, действующие на железобетонную конструкцию. В изделиях, сооружениях из бетона применяются различные типы стальных прутков, отличающиеся конструктивными особенностями, свойствами.
Арматура для бетона. Правила железобетонных материалов
С целью полного соответствия конструкции установленным требованиям, стальные и бетонные материалы должны тесно взаимодействовать между собой. Этот процесс происходит в ходе их адгезии, вследствие чего бетонная смесь затвердевает. В случае слабого сцепления происходит скольжение арматуры в бетоне, и как результат, конструкция рушится.
С целью повышения адгезионных свойств, поверхность прутьев оборудуется специальными выступами. Данная процедура происходит либо во время проката, либо в ходе сплющивания двух стержней перпендикулярно по отношению друг к другу с применением специального оборудования.
Кроме того, на концах арматурных стержней оборудуются крюки для еще большего сцепления. Металлические сетки и каркасы имеют более надежное сцепление с бетоном благодаря неподвижности отдельных стержней.
Перед использованием должна быть проведена полная очистка арматуры от загрязнений и ржавчины, поскольку они препятствуют адгезии.
Пример взаимодействия арматуры и бетона.
Обязательным условием для предотвращения появления ржавчины является создание плотного и толстого бетонного слоя вокруг каждого за прутьев. Бетон, который расположен между сеткой и поверхностью строения, работает в качестве защиты не только от арматурного ржавления, но и обеспечивает ее огнеупорность. Данное свойство возможно в случаях применения плотного бетона, который не пропускает воздух.
В случае несоблюдения нужной толщины слоя защитного бетона возможна потеря огнеупорности материалов и появления ржавчины на армирующей сетке. В свою очередь, слишком толстый защитный слой приведет к снижению прочности строения вследствие смещения арматуры.
Следует отметить, что железобетон не теряет свои качества в случае перепадов температуры. Бетон и арматура обладают почти одинаковым температурным коэффициентом расширения, что позволяет им одновременно удлиняться или укорачиваться при повышении или понижении температуры соответственно.
Армирование монолитной плиты перекрытия пример. Схема армирования
Когда выполняется армирование плитного фундамента, схема расположения арматуры должна составляться строго по технологии. Кроме того, схемы армирования монолитной плиты перекрытия фундамента, при необходимости, предполагают неравномерный порядок размещения прутков. Участки, где планируется возведение несущих перегородок и колонн дополнительно усиливаются. Такие места называют зонами продавливания. Арматуру укладывают в один слой при толщине железобетонной плиты 15 см и меньше. Если план монолитного фундамента предполагает величину слоя больше 15 см, рекомендуется производить армирование каркасами. Для плитно- свайного фундамента расчеты нужно производить отдельно — в зависимости от расположения и материала свай. В любом случае, чтобы правильно выполнить армирование фундаментной плиты, чертеж надо составлять на основании тщательных предварительных расчетов.
Схема расположения усилений фундамента Источник pingru.ru
Основные параметры плиты
Рассмотрим на примере основные узлы конструкции. На схеме изображена сетка с постоянными размерами ячеек. Расстояние между прутками должно быть одинаковым. С расчетом нагрузок, шаги прутьев делают через каждые 20-40 см. Для построек из кирпича подходит 20 см, а для легких каркасных домов допускается делать укладку арматуры реже. В любом случае, по строительным правилам из пункта про « бетонные и железобетонные конструкции » указано, что расстояние между прутьями не должно превышать толщину основания в 1,5 раза.
Распространенный метод укладки – в два ряда. Их совместное действие будет обеспечено монтажом вертикальных стержней. Отступы между такими прутами должны равняться шагам основной стальной конструкции также допускается в два раза большее расстояние. По правилам плиту перекрытия на торцах следует армировать П-образными хомутами, длина которых должна равняться двум толщинам основания и более. Обвязка стержней должна охватить верхние и нижние ряды. Такая методика обеспечивает надежное восприятие крутящих моментов у края фундаментной основы и позволит произвести анкеровку концов продольных прутков.
Армирование плиты фундамента по краям и укладка в два ряда Источник ufa.masterdel.ru
Зоны продавливания
В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.
Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.
При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.
После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основанию Источник dvamolotka.ru
Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.
Напряженно-армированный бетон
В современном строительстве все большее применение находит напряженно-армированный бетон. Попытаемся объяснить, почему появился такой метод армирования. Как уже говорилось, прочность бетона на растяжение в 10. 20 раз ниже, чем на сжатие. В железобетоне этот недостаток устраняют введением в растянутую зону арматуры. Однако вследствие малой растяжимости бетона в растянутой его зоне возникают трещины, после чего всю нагрузку воспринимает только арматура. Пока ширина трещины менее 0,1. 0,2 мм (так называемые волосяные трещины), они не опасны с точки зрения сцепления арматуры с бетоном и коррозии арматуры.
При применении для армирования высокопрочных сталей полное использование их прочности сопровождается относительно большим удлинением арматуры, что приводит к сильному растрескиванию бетона, а это, в свою очередь,— к коррозии арматуры из-за обнажения ее поверхности. Отсюда следует, что при обычном способе армирования применение высокопрочной арматуры нерационально. При армировании такой арматурой применяют метод предварительного натяжения арматуры.
Сущность этого метода состоит в том, что до загрузки железобетонной конструкции полезной нагрузкой ее арматуру растягивают наподобие резинового жгута; упором при этом служит бетон. Естественно, что чем сильнее растянута арматура, тем больше будет сжат бетон. Когда же к конструкции приложена полезная нагрузка, напряжения от нее, возникающие в растянутой зоне бетона, частично компенсируются предварительно созданными сжимающими напряжениями. Поэтому в растянутой зоне бетона не возникнут трещины, а предварительно напряженная арматура получит от нагрузки дополнительное напряжение и ее высокая прочность будет реализована в большой степени.
В настоящее время применяют два способа получения напряженно-армированного бетона. Один из них заключается в том, что арматуру натягивают и закрепляют на специальных анкерах, а затем укладывают бетон. После того как бетон достаточно затвердеет, арматуру освобождают и она, сжимаясь, сжимает бетон. Другой способ: в бетоне оставляют специальные каналы для напрягаемой арматуры. После затвердевания бетона арматуру вводят в каналы и натягивают, используя в качестве опоры затвердевший бетон. При этом в бетоне возникают сжимающие напряжения. После натяжения арматуры каналы заполняют цементным раствором.
В предварительно напряженных железобетонных конструкциях более полно используется прочность стали и бетона, поэтому уменьшается масса изделий. Кроме того, предварительное обжатие бетона, препятствуя образованию трещин, повышает его долговечность.
Благодаря универсальности и комплексу ценных свойств железобетон на тяжелом и легком бетоне используют для строительства всех типов зданий и инженерных сооружений. Так, массовое строительство жилых зданий осуществляется из сборного железобетона, причем из него выполняют все элементы здания. В многоэтажных кирпичных зданиях фундаменты и перекрытия — железобетонные. Промышленные здания и инженерные сооружения в основном возводят из железобетона.
В зависимости от способа изготовления железобетонные конструкции могут быть монолитными или сборными.
Бетон на напрягающем цементе при твердении увеличивается в,объеме и вследствие сцепления с арматурой растягивает ее.
Когда прочность бетона оказывается достаточной для обжатия, равной 0,7 или близкой к
Для придания жесткости железобетонным конструкциям их армируют либо стержнями из.
БЕТОНЫ . Бетон , железобетон и предварительно напряженный бетон . Предварительно напряженная арматура оказывает сжимающее воздействие на бетон
Предварительно- напряженный бетон получается при совместном действии бетона и высокопрочной стали, которая предварительно напрягается .

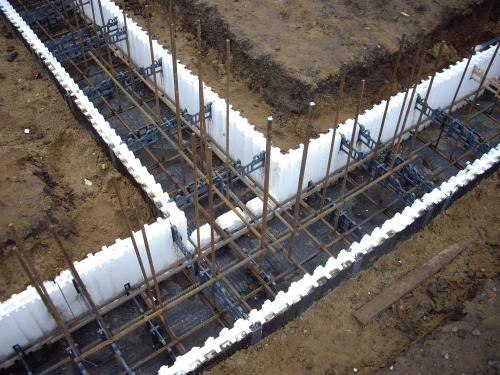

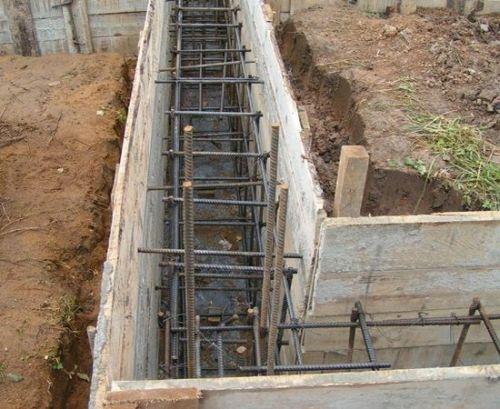

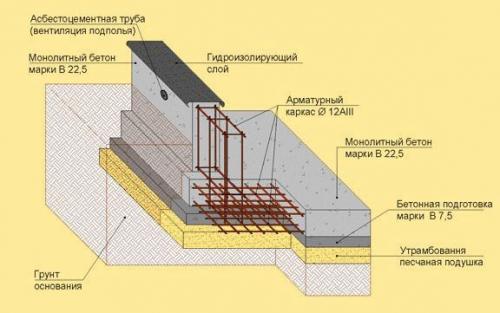

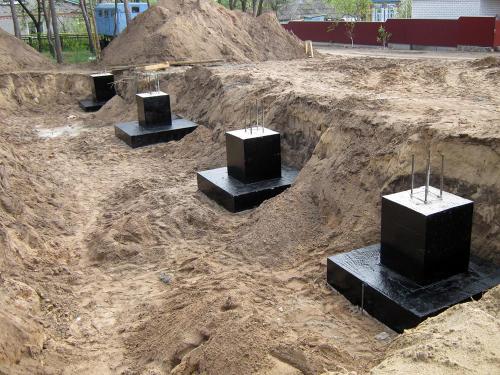

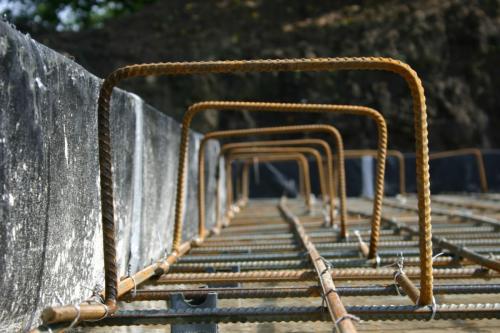

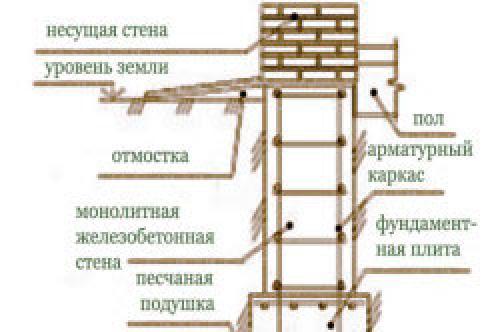

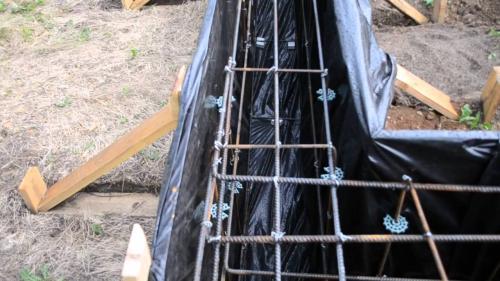

Арматура работает на сжатие или растяжение. Как работает арматура в ленточном фундаменте
Виктор, Волгоград задаёт вопрос:
Здравствуйте! Мне предстоит построить дом. Он будет стоять на ленточном фундаменте.
Оценив состояние семейного бюджета, я уже подумываю заливать основание под строение без его армирования. Мои знакомые утверждают, что хороший бетон и без арматуры выдержит тяжелые стены, и зданию не грозят ни просадки, ни трещины. По их мнению, фундамент будет заключен в ров, который защитит конструкцию от смещения.
Они советуют забутить основание и забыть об армировании, говоря, что крупные камни лучше справятся с его укреплением, чем стальные стержни. И все-таки я боюсь, что без арматуры в фундаменте появятся трещины. Подскажите, пожалуйста, как работает арматура в фундаменте.
Для чего она нужна? Можно ли в строительстве обойтись без нее? Спасибо.
Здравствуйте! Ваши знакомые правы лишь отчасти. Или им неизвестно, как работает арматура в фундаменте, или они не знают, что в подавляющем большинстве случаев в умеренных широтах грунты являются пучинистыми.
Фундамент без армирования имел бы смысл, если бы располагался на монолите, а его функция сводилась только к выравниванию площадки под возведение стен. Конечно, бетон #8211; очень прочный материал, выдерживающий огромные нагрузки на сжатие. Однако на фундамент воздействуют не только усилия, вызванные весом строения, на него влияют силы, направленные и по другим векторам.
Бетон прекрасно выдерживает усилия, прикладываемые к нему в перпендикулярном направлении, но нагрузки на излом, когда одна из граней фундамента растягивается, а другая сжимается, ему противопоказаны. При этом материал больше боится именно воздействия на разрыв. А подобные ситуации возникают довольно часто:
из-за неравномерной плотности грунта, вызванной его составом или уровнем влажности;морозного пучения грунта (в этом случае нагрузки направлены в обратную сторону, т.
е. вверх);цикличности воздействия этих факторов;подвижности верхних слоев грунта;изменений температуры и т. п.
Все действующие на излом усилия в конечном счете приведут к образованию трещин в фундаменте, а в худшем случае #8211; к проседанию не только самого фундамента, но и опирающегося на него строения.
От таких недостатков избавлен армированный железобетон. Заключенные в него стержни служат надежными компенсаторами сжатий и расширений строительного материала, улучшая характеристики бетонного изделия.
Стоит сказать, что многие самодеятельные строители совершают ошибку, считая, что для придания фундаменту необходимой прочности достаточно проармировать только одну из его сторон (нижнюю, верхнюю или боковую часть). Они не учитывают направленности воздействия нагрузок, из-за которых незащищенной остается неармированная сторона ленты.
Арматура не способна обеспечить одинаковую прочность фундамента на всем его протяжении, так как стержни имеют определенную длину и их приходится соединять. В местах сопряжения прутьев железобетонная конструкция будет более уязвима. Наращивание арматуры сваркой встык не улучшает ее характеристик, поэтому стержни должны соединяться внахлест.
Длина нахлеста составляет 30-40 сечений арматуры. Чтобы не ослаблять бетон, соединение прутьев не следует делать в углах фундамента. Кроме того, стыковать арматуру в соседних поясах следует с максимальным разбросом.
Арматурины соединяются двумя способами:
Вязальной проволокой пользуются в тех случаях, когда возможно проседание грунта под лентой. Сварка применяется, когда такая возможность исключена.
На то, как будет работать арматура в фундаменте, влияют:
- характеристики металла;состояние прутьев;толщина стержней;количество поясов армирования и перемычек между ними.
Сегодня в строительстве применяются прутья класса А-III с пределом текучести 390 Н/мм².
Для возведения небольших строений используется арматура сечением от 12 до 16 мм. Лучшее сцепление с бетоном обеспечивают профилированные прутья. К тому же они должны быть очищены от жира и грязи, препятствующих контакту материалов.
Нельзя забывать об установке поперечных прутьев, обеспечивающих дополнительную жесткость конструкции. Перемычки по горизонтали и вертикали устанавливают с шагом не реже 25 см. Нужно добавить, что арматура должна быть утоплена в толщу бетона на глубину не менее 5 см.
Расположение арматуры в бетоне. Расчет арматуры для плитного фундамента
Это самый материалоёмкий тип фундаментов. В бетоне располагают два уровня арматурных решеток, расположенных ниже верхней и выше нижней границы плиты на 50 мм. Шаг укладки зависит от воспринимаемых нагрузок. Для домов из камня/кирпича ячейка каркаса обычно составляет 200х200 мм. В точках пересечения арматуры верхний и нижний уровни каркаса связываются вертикально расположенными прутками.

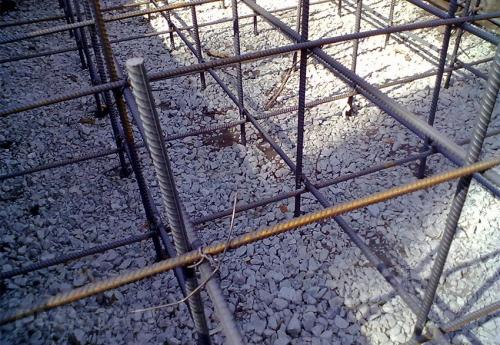

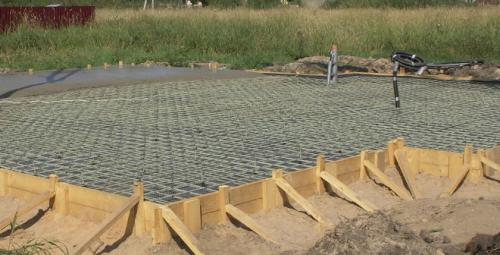

Арматурный каркас плитного фундамента
Произведем расчет арматуры для нашего эталонного дома (см. выше).
1. Горизонтальная арматура, Ø 14 мм, рифлёная.
- 8000 мм / 200 мм + 1 = 41 шт. длиной 6 м.
- 6000 мм / 200 мм + 1 = 31 шт. длиной 8 м.
- Всего: (41 шт. х 6 м + 31 шт. х 8 м) х 2 = 988 м — на оба уровня.
- Масса 1 пог. м прута Ø 14 мм — 1,21 кг.
- Суммарная масса — 1195,5 кг.
2. Вертикальная арматура, Ø 8 мм, гладкая. Для толщины плиты 200 мм длина прутка составит 100 мм.
- Количество пересечений горизонтальной арматуры: 31 х 41 = 1271 шт.
- Общая длина: 0,1 м х 1271 шт. = 127,1 м.
- Масса: 127,1 м х 0,395 кг/м = 50,2 кг.
3. В качестве вязальной обычно используют термообработанную проволоку Ø 1,2–1,4 мм. Так как место одного соединения, как правило, перевязывается два раза — сначала при укладке горизонтальных прутков, затем — вертикальных, общее количество проволоки удваивается. На одно соединение нужно ориентировочно 0,3 м тонкой проволоки.
- 1271 шт. х 2 х 0,3 м = 762,6 м.
- Удельная масса проволоки Ø 1,4 мм — 12,078 г/м.
- Масса проволоки: (762,6 м х 12,078 г/м) / 1000 = 9,21 кг.
Так как тонкая проволока может порваться/затеряться, приобретать её нужно с запасом.
Общее количество материалов для армирования плитного каркаса приведено в таблице № 3.
