Как делается стыковка арматуры без сварки. Виды соединений

Как делается стыковка арматуры без сварки. Виды соединений

Существует два основных метода крепления арматуры, согласно строительным нормам и правилам (СНиП), а именно пункту 8.3.26 СП 52-101-2003. В нем прописано, что соединение стержней может выполняться следующими типами стыковки:

1. Стыковка прутьев арматуры без сварки, внахлест.
   • внахлест с использованием деталей с загибами на концах (петли, лапки, крюки), для гладких прутьев используются исключительно петли и крючки;
   • внахлест с прямыми концами арматурных прутьев периодического профиля;
   • внахлест с прямыми концами арматурных прутьев с фиксацией поперечного типа.
2. Механическое и сварное соединение.
   • при использовании сварочного аппарата;
   • с помощью профессионального механического агрегата.

Требования СНиП указывают на то, что бетонное основание нуждается в установке минимум двух неразрывных каркасов из арматуры. Их делают посредством фиксации стержней внахлест. Для частного домостроения подобный способ используется чаще всего. Это связано с тем, что он доступный и дешевый. Созданием каркаса может заняться даже новичок, так как нужны сами прутья и мягкая вязальная проволока. Не нужно быть сварщиком и иметь дорогостоящее оборудование. А в промышленном производстве чаще всего встречается метод сварки.

Обратите внимание! Пункт 8.3.27 гласит, что соединения арматуры внахлест без применения сварки, используется для стержней, рабочее сечение которых не превышает 40 мм. Места с максимальной нагрузкой, не должны фиксироваться внахлест вязкой или сваркой.

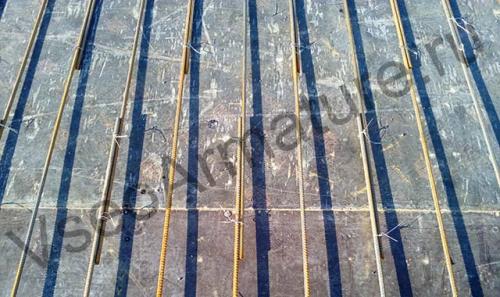

Как соединить арматуру без сварки. Стыковка арматуры методом вязки

Это самый простой способ обеспечить надежную конструкцию из арматурных прутьев. Для этой работы используется самый популярный класс стержней, а именно, А400 AIII. Соединение арматуры внахлест без сварки выполняется посредством вязальной проволоки. Для этого два прутка приставляются друг к другу и обвязываются в нескольких местах проволокой. Как говорилось выше, согласно СНиП, есть 3 варианта фиксации арматурных прутьев вязкой. Фиксация прямыми концами периодического профиля, фиксация с прямыми концами поперечного типа, а также пользуясь деталями с загибами на концах.

Выполнять соединение прутьев арматуры внахлест абы как нельзя. Существует ряд требований к этим соединениям, чтобы они не стали слабым местом всей конструкции. И дело не только в длине нахлеста, но и других моментах.

Важные нюансы и требования для соединения вязкой

Хоть процесс соединения прутьев с использованием проволоки проще, чем их соединение сварочным аппаратом, назвать его простым нельзя. Как любая работа, процесс требует четкого соблюдения правил и рекомендаций. Только тогда можно сказать, что армирование монолитной конструкции выполнено правильно. Занимаясь соединением арматуры с нахлестом методом вязки, следует обращать внимание на такие параметры:

• длина накладки прута;
• местонахождение места соединения в конструкции и его особенности;

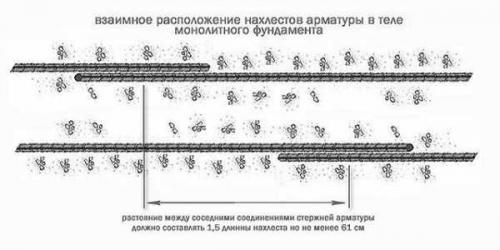

• как перехлесты расположены один к другому.

Мы упоминали, что размешать арматурный стык, сделанный внахлест, на участке с самой высокой степенью нагрузки и напряжения нельзя. К этим участкам относятся и углы здания. Получается, что нужно правильно рассчитать места соединений. Их расположение должно приходиться на участки железобетонной конструкции, где нагрузка не оказывается, или же она минимальная. А что делать, если технически соблюсти это требование невозможно? В таком случае размер нахлеста прутьев зависит от того, сколько диаметров имеет арматура. Формула следующая: размер соединения равен 90 диаметров используемых прутьев. Например, если используется арматура Ø20 мм, то размер нахлеста на участке с высокой нагрузкой составляет 1800 мм.

Однако техническими нормами четко регламентированы размеры подобных соединений. Нахлест зависит не только от диаметра прутьев, но и от других критериев:

• класс используемой для работы арматуры;
• какой марки бетон, используемый для заливки бетона;
• для чего используется железобетонное основание;
• степень оказываемой нагрузки.

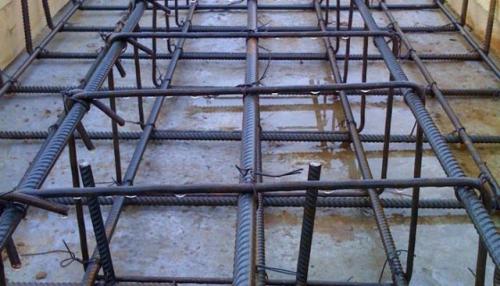

Стыковка арматуры разных диаметров. Типы соединения

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами. На сегодняшний день известны такие методы состыковки арматурных прутьев, как:

• Стыки внахлест, выполненные без сварки:

• нахлест при стыковке с помощью изогнутых деталей (петлей, лапок, крюков).
• нахлест в соединениях прямых прутьев арматуры с поперечной фиксацией;
• нахлест прямых концов прутьев.

• Механические и сварные типы соединений встык:

• с использованием сварочных аппаратов;
• при помощи профессиональных механических агрегатов.

Нахлестом рекомендовано соединять арматуру сечением не более 40 миллиметров

В требованиях СНиП сказано о том, что в бетонном основании необходимо устанавливать как минимум 2 неразрывных арматурных каркаса. Они выполняются фиксированием армирующих прутьев внахлест. Вариант сплетения прутьев внахлест популярен в частном строительстве. И этому есть объяснение — такой способ доступен, а необходимые материалы имеют невысокую стоимость. Состыковать нахлест стержней арматуры без применения сварки можно с использованием вязальной проволоки.

Промышленное строительство чаще использует второй вариант соединения арматурных прутьев. Строительными нормами допускается во время соединения арматуры внахлест применение прутьев разных сечений (диаметров). Но они не должны превышать 40 мм из-за отсутствия технических данных, подтвержденных исследованиями. В тех местах, где нагрузки максимальны, запрещается фиксация внахлест как при вязке, так и в случае использования сварки.

Соединение арматуры внахлест сваркой. Соединения арматуры внахлест: технологии соединения со сваркой и без использования сварочных процессов

При строительстве зданий и сооружений с применением монолитного бетона обязательно производят армирование бетонных конструкций с использованием арматуры.Арматура – это стержень с гладким или специальным ребристым покрытием, изготавливаемый из стали специальных марок.Также широкое распространение в последнее время получила арматура из полимерных материалов.

Типы соединений арматуры внахлест

Соединения арматуры железобетонных конструкций регламентируются по ГОСТ 10922-2012. Существуют различные виды изделий из арматуры : отдельные стержни, арматурные сетки, арматурные каркасы, закладные изделия. Каждый вид изделий требует соединения арматурных стержней между собой в различных пространственных положениях: встык, внахлёст, крестообразное или специальное соединения. Выбор вида изделия, диаметр и класс арматуры, способ её соединения будет зависеть от возводимой бетонной конструкции. Основными способами соединения арматурных стержней являются:

1. Вязка арматуры вязальной проволокой . Производится для соединения стержней внахлёст или с крестообразным расположением.
2. Механическое соединение специальными резьбовыми или опрессовочными муфтами . Применяется для стыкового соединения арматуры одинакового диаметра.
3. Сварное соединение арматуры . Выполняется различными способами сварки во всех пространственных положениях, регламентируется по ГОСТ 14098-2014.

Сварка арматуры внахлест

Оптимальным способом соединения арматуры является сварка различными способами. При сварке прочность соединения выше, имеет большую производительность, меньше трудозатрат.

На практике чаще всего применяют стыковое соединение с усиливающими стержнями, нахлесточное соединение стержней и нахлесточное соединение стержней с пластинами или фасонными деталями.

Стыковое соединение с усиливающими стержнями представляет собой два стержня, расположенных на одной оси, по бокам от стержней в месте их соединения располагаются усиливающие стержни (С21-Рн, С21-Мн). Сварка производится по линии соприкосновения основных и усиливающих стержней. Для сварки стержней большого диаметра можно применить сварку с двух сторон.

Во избежание деформаций стержней сварку производят короткими швами в шахматном порядке. Такой способ соединения применим для сварки арматуры любых классов диаметром более 10 мм.

Нахлесточное соединение представляет собой два стержня, расположенных в параллельных осях и имеющих одну общую линию соприкосновения (С23-Рэ, С-23-Мэ). Сварка производится по линии соприкосновения. Таким способом можно соединять арматуру разного диаметра, при этом размеры и характеристики шва выбираются по стержню с меньшим диаметром.

Двухсторонние швы допускается выполнять для арматуры класса А240 и Ас300 и длиной шва, равной четырём диаметрам стержня.

Нахлесточное соединения стержня с пластиной или фасонной деталью представляет собой стержень, установленный на пластину и имеющий одну линию соприкосновения с ней (Н1-Рш и следующие). Ручная дуговая сварка применяется для стержней диаметром от 10 до 32 мм и толщиной пластины от 4 мм. При этом сварка ведётся от края пластины вдоль линии соприкосновения со стержнем и заканчивается выходом шва на поверхность пластины. При применении контактной сварки выбирают стержни диаметром 6-16 мм и пластины с толщиной не менее 4 мм. При этом пластины должны иметь специальную форму поверхности.

Перед выполнением сварочных работ свариваемые поверхности очищают от загрязнений механическим способом. При наличии влаги производят просушку стержней газопламенными горелками. При наличии любых загрязнений, влаги или ржавчины качество сварочного шва резко ухудшается.

Сборку изделий осуществляют на специализированных сварочных столах , стендах, кондукторов с применением фиксирующих устройств. При проведении монтажных работ на строительной площадке необходимо укрытие места сварки от атмосферных осадков и ветра.

Основным способом сварки для проведения монтажных работ на строительной площадке является электродуговая сварка . Стационарные источники сварочного тока имеют характеристики выше, чем переносные сварочные аппараты, но неудобны для монтажных работ, так как потребуются дополнительные сварочные кабели. Такими источниками производят укрупнённую сборку с дальнейшей транспортировкой изделия к месту установки. Монтаж изделия в месте установки производят переносными сварочными аппаратами инверторного типа . Они имеют малый вес, стабильную работу, точную настройку сварочного тока, что способствует повышению производительности и качества сварных соединений.

Примерная стоимость инверторов для сварки на Яндекс.маркет

Выбор сварочных материалов и режимов сварки будет зависеть от класса и диаметра арматуры. При сварке стержней разного диаметра режимы выбираются по меньшему диаметру.

По окончании сварочных работ производится зачистка сварного соединения от шлака и брызг , визуальный контроль сварочного шва. При наличии дефектов производят ремонт сварного соединения или вырезают его полностью и сваривают снова.

Стыковка арматуры в колоннах. Текст научной работы на тему «Стыки продольной арматуры монолитных колонн»

СТЫКИ ПРОДОЛЬНОЙ АРМАТУРЫ МОНОЛИТНЫХ колонн

THE JOINTS OF THE LONGITUDINAL REINFORCEMENT OF MONOLITHIC COLUMNS

A.H. Малахова A.N. Malakhova

В статье рассматриваются варианты стыкового соединения стержней продольной арматуры колонн при проектировании монолитных многоэтажных зданий. Приведены рекомендации по выбору способа стыкования арматуры.

In this article are discussed the variants of jointing of the longitudinal reinforcement of columns in the designing of monolithic multistory buildings. There are made recommendations for the choice of method of jointing the reinforcement.

В монолитных многоэтажных зданиях стыки продольной арматуры колонн устаиваются в уровне верха перекрытий. Устройство стыков связано с выбором способа стыкового соединения стержней, а также с выполнением ряда конструктивных требований.

Основными способами соединения стержней являются:

o стыки арматурных стержней внахлестку без сварки; o стыкование арматуры с применением сварки;

o стыки арматурных стержней с применением специальных механических устройств, например, обжимных или резьбовых муфт.

В соответствии с рекомендациями, приведенными в , для снижения расхода стали и облегчения бетонирования колонн при диаметре арматурных стержней 20 мм и более следует выполнять стыкование арматуры вторец с помощью ванной сварки или обжимных муфт. При диаметре арматурных стержней до 18 мм включительно арматура стыкуется внахлестку без сварки.

На рисунке 1 приведена схема устройства стыка продольных стержней колонны с помощью выпусков арматуры в уровне верха перекрытий при одинаковом и различном поперечном сечении колонн нижнего и верхнего этажей. При этом перевод стержней из одного этажа колонны в другой осуществляется путем отгиба выпусков с уклоном не более 1: 6. Часть стержней колонны нижнего этажа может быть доведена до верха перекрытия и не заводиться в верхнюю колонну, если обрываемая арматура по расчету не нужна в колонне верхнего этажа .

В соответствии с рекомендациями, приведенными в , при устройстве стыка продольных стержней монолитных колонн с помощью выпусков арматуры диаметр стержней не ограничивается диаметром ds =18 мм, а для снижения расхода арматуры

ВЕСТНИК

_МГСУ

при высоте этажа менее 3,6 м или при ^ >28 мм стыки продольных стержней колонны выполняются через этаж.

а/ 6} Ы

О О и

Рис. 1. Схема устройства стыка продольных стержней колонны с помощью выпусков арматуры в уровне верха перекрытий (поперечная арматура колонны и армирование плиты перекрытия

условно не показаны):

а) - при одинаковом поперечном сечении колонн нижнего и верхнего этажей;

б) - при различном поперечном сечении колонн нижнего и верхнего этажей;

в) - при различном поперечном сечении колонн этажей и обрыве части продольных стержней нижней колонны

Длина арматурных выпусков определяется по формуле :

Л,

I — {X х 10

:,са!
