Как правильно вязать арматуру обычным крючком. Виды инструментов для вязания арматуры

Как правильно вязать арматуру обычным крючком. Виды инструментов для вязания арматуры

Способ вязки предполагает использование стальной проволоки для фиксации перпендикулярных друг к другу прутьев в местах их крестообразного пересечения вручную.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно.

На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Ручной

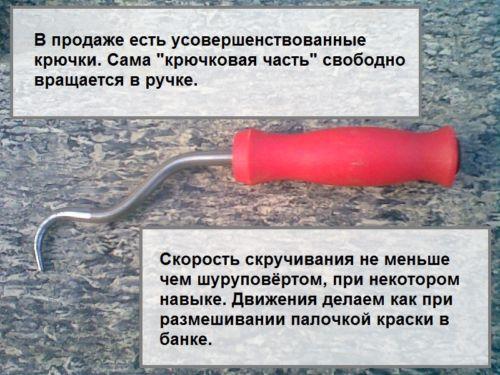

Фото покупного крючка. Ручка вращается свободно.

Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм.

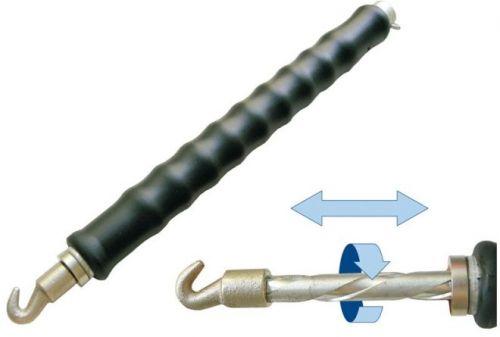

Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Стоимость такого инструмента выше ручного. Зато винтовой инструмент дает возможность справиться с большим диапазоном работ в короткие сроки — для того, чтобы полностью затянуть узел, достаточно сделать лишь пару движений.

Механический

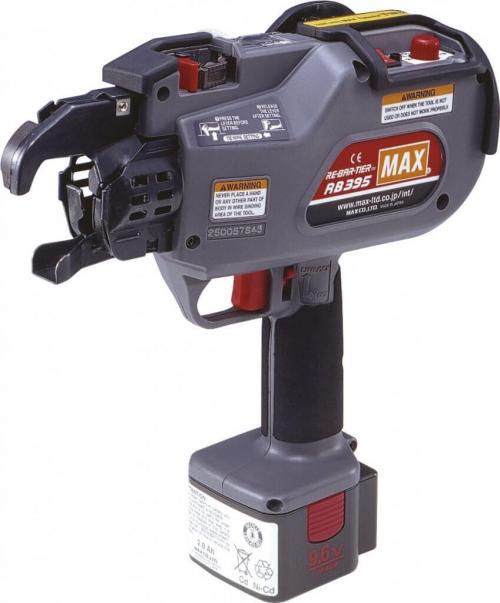

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Самодельный

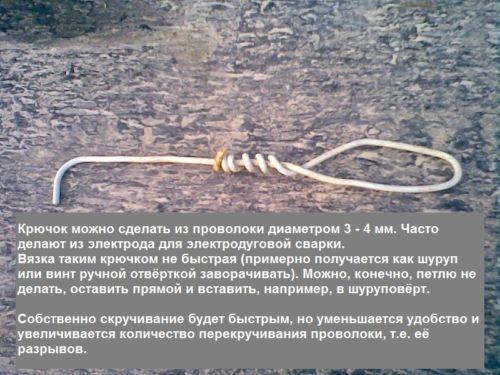

Фото: крюк из проволоки диаметром 3-4 мм.

Покупные крючки не всегда способны полностью удовлетворить строительные нужны. Зачастую, форма их стержня имеет неправильные изгибы, а длина инструментов делается слишком маленькой, что существенно влияет на качество работы. Так как тогда сделать крючок для вязки арматуры правильно?

Чтобы сделать приспособление для вязки арматуры своими руками, нам понадобится электрод для сварки или стальная проволока диаметром от 4 мм.

Для того, чтобы изготовить крючок, необходимо:

1. Смастерить ручку для прибора из куска тонкого шланга под размер стержня или кельмы без лопатки.
2. Вдеть электрод в шланг или вставить в воронку кельмы и зафиксировать (например, при помощи эпоксидной смолы).
3. Загнуть стержень под углом в девяносто градусов на дистанции около 5 см от рукоятки (согнутый прут должен напоминать по виду коромысло).
4. Конец стержня согнуть дугообразно.
5. Перед работой заточить острый край электрода при помощи напильника или точила.

Крючок можно сделать из ненужной отвертки или ручки от строительного валика, загнув острый конец под необходимым углом и слегла заточив его. Автоматический механизм можно сделать, вставив закругленный на конце электрод в шуруповерт.

Самодельный инструмент отлично подойдет для бытовых целей, сэкономит средства и позволит быстро вязать ровные и надежные узлы.

Как вязать арматуру под плиту. Выбор арматуры для армирования

Для создания армокаркаса для пояса подходят следующие классы арматуры :

1. Горячекатаная арматура А1 (А240) , изготовленная из Ст.3, диаметр которой от 6 до 10 мм. Поставляется в виде бухт, если поперечное сечение менее 12 мм, и в прутках. Применяется только для поперечного армирования.
2. Легированная горячекатаная А500С и А3 (А400) . Отличается высокими прочностными свойствами и оптимальным уровнем пластичности. Поставляется в виде прутков с диаметрами от 6 до 40 мм. Используется для продольного армирования, но также  может использоваться и для поперечного.
3. Стеклопластиковая арматура (АСП) . Состоит из стекловолокон, связанных смолами. Обладают прочностью в 2,5 раз превышающую стальные аналоги с таким же поперечным сечением.
4. Базальтопластиковая (АБП) . В качестве основного материала применены базальтовые волокна. Обладает высокой антикоррозионной стойкостью и устойчивостью к агрессивным средам.

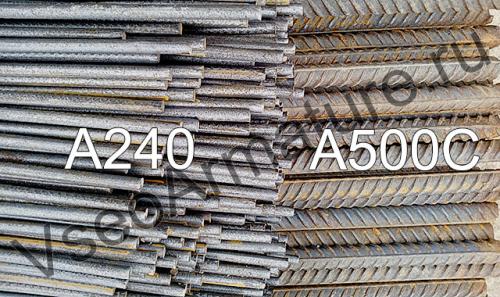

Внешний вид арматуры А1 ( А240) и А500С.

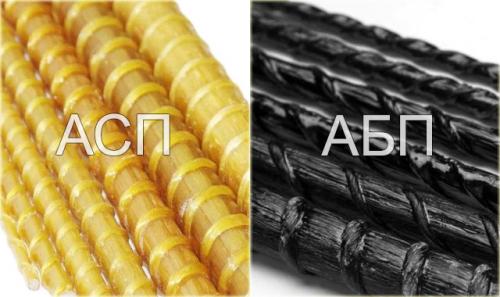

Внешний вид композитной арматуры .

В качестве соединителей для арматуры применяют металлическую вязальную проволоку, а также можно вязать арматуру на пластиковые хомуты стяжки .

Выбор арматурных элементов проводится на основе готового проекта здания. Важно учитывать не только технические характеристики объекта, но и условия его эксплуатации. Длина арматуры должна быть такой, чтобы вдоль стен здания стыков не было совсем либо минимальное их количество. Также важно соблюдать строительные нормы и правила, чтобы здание было прочным и долговечным.

При выборе материалов нужно учитывать следующие рекомендации:

1. Расход арматуры на 1 м3 бетона составлять от 0,4% до 3,1% от общего его объёма.

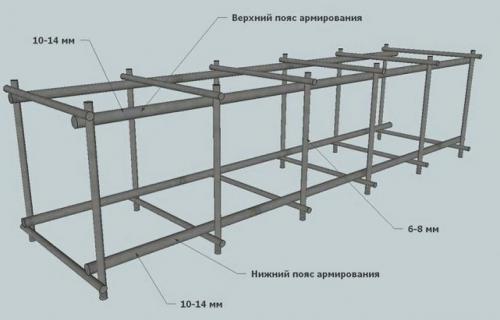

2. Для продольных элементов следует выбирать прутки с диаметром от 10 до 14 мм, а поперечных – от 6 до 8 мм.
3. Минимальный промежуток между продольными элементами каркаса нижнего ряда должен составлять 26 мм, а верхнего – 35 мм.
4. При ширине пояса более 15 см необходима укладка минимум 2-х продольных элементов в ряду.

При формировании каркаса следует понимать, что нижний ряд должен эффективно справляться с растягивающими напряжениями, а верхний – со сжимающими.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/shemy-vyazki-armatury-chem-vyazhut-armaturu

Как правильно вязать арматуру для фундамента. Правила и схемы вязки арматуры

Наиболее полные рекомендации, как вязать вручную арматуру, приведены в пособии по проектированию от 2007 года НИИЖБ имени Гвоздева. Вязальная проволока должна соответствовать ГОСТ 3282 (выпускается с покрытием 0,2 – 6 мм и без него 0,16 – 10 мм), поскольку не всякая имеющаяся в хозяйстве домашнего мастера проволока после отжига становится мягкой, сохраняет прочностные характеристики.

Специалисты не рекомендуют применение пластиковых хомутов, так как при перемещении бетонов внутри опалубки соединения смещаются вместе со смесью. Для плитных фундаментов промышленность выпускает готовые сварные арматурные сетки, однако доставка их на объект обходится дороже, чем отдельных прутков.

Кроме того, торцы приходится усиливать П-образными элементами вручную. Поэтому для небольших объемов арматурных работ в индивидуальном строительстве вполне достаточно бухты вязальной проволоки, крючка и данной инструкции.

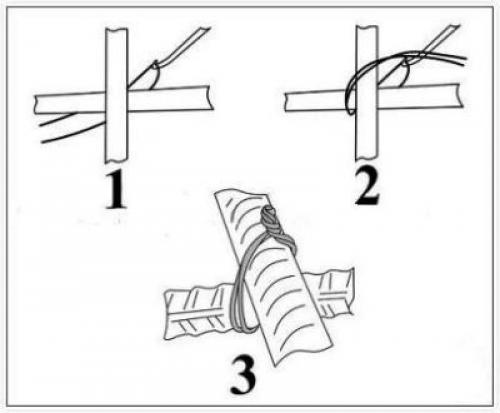

Технология, как правильно вязать арматуру, имеет следующую последовательность операций:

• от бухты отрезается кусок проволоки 20-25 см для диаметров стержней 8 – 16 мм;
• изгибается пополам, заводится под нахлест прутков по диагонали;
• жало крючка продевается в петлю;
• проволочный хомут натягивается;
• свободный край укладывается на ложе крючка;
• вращением жала инструмента создается скрутка в 3-4 оборота;
• после извлечения крючка свободные концы отгибаются внутрь каркаса;

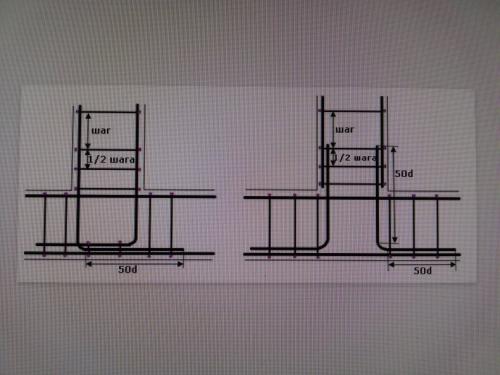

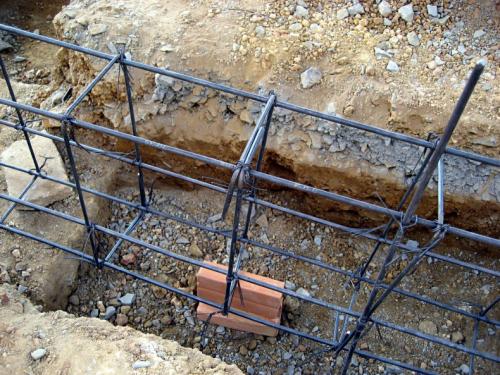

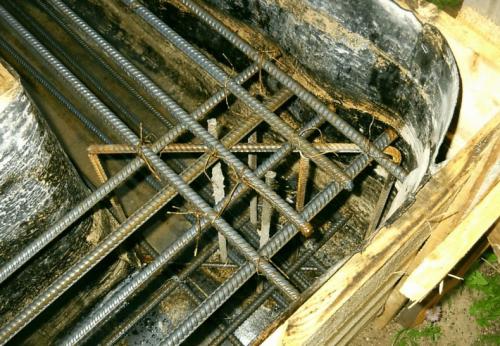

Подобная технология подходит для всех фундаментов, отличаются лишь схемы расположения стержней внутри арматурных конструкций.

Важно! При использовании арматуры от 25 мм сварка стыков является обязательным условием. Связанные проволочными скрутками перекрестия в этом случае могут отламываться под тяжестью конструкционного материала.

Как вязать арматуру под бетон. Вязка арматуры для фундамента — способы, схемы, нормы и правила для начинающих, как быстро вязать арматуру

От качества фундамента зависит прочность здания. Он принимает на себя вес стен, кровли и противодействует силам пучения грунта. Бетонное основание легко справляется с силой сжатия, но слабо сопротивляется силам растяжения.

Укрепляют основание арматурой, которая компенсирует недостаток пластичности бетона. Существуют определенные правила и приемы вязки арматуры в единый каркас, чтобы объединить в единое целое слой бетона и металлический остов несущей части здания.

Виды арматуры для фундамента

От материала, диаметра и качества армирующего каркаса зависит надежность и долговечность фундамента. Арматура представляет собой прутья, изготовленные из стали или композитных материалов, соответствующих нормативным документам размерам и показателям качества.

Металлическая арматура делится на шесть классов.

• Для заливки мелкозаглубленных оснований небольших по размерам домов, дач, коттеджей, бань подходит класс А II (А300).
• Для более масштабных сооружений используют А III (А400).
• Поверхность прутьев рифленая, что обеспечивает прочное сцепление с бетоном.
• Изготавливают из конструкционной низколегированной стали марок 35ГС и 25Г2С.

Композитные стержни изготавливают из стеклянных, базальтовых и углеродных волокон, пропитанных и связанных фенолформальдегидными смолами. Они не подвергаются коррозии, низкий вес упрощает доставку к месту строительства и монтаж.

Диаметр стержня

В СНиПах, которые определяют правила, нормы и требования к этапам строительства, диаметр арматуры рассчитывается исходя из геометрических размеров фундамента. Ее количество должно быть больше 0,1% от площади поперечного сечения основания.

Рассчитывается площадь сечения путем перемножения высоты и ширины прямоугольной ленты. Например, для основы высотой 60 см и шириной 30 см площадь сечения равна 1800 см².

• Площадь металлического прута соответственно должна быть больше 1,8 см², для рассматриваемого примера 2 см².
• Для стержня диаметром 10 мм сечение равно 0,78, для 12 см – 1,13.
• Соответственно нам понадобится три и два прутка с необходимым запасом.
• Но для нитки необходимо минимум четыре, это даст запас прочности.

Для экономии на стоимости расходных материалов разрешается использовать меньший диаметр стержня и гладкую арматуру класса А I, но только на неответственных участках: для перемычек, скрепляющих хомутов, в середине каркаса.

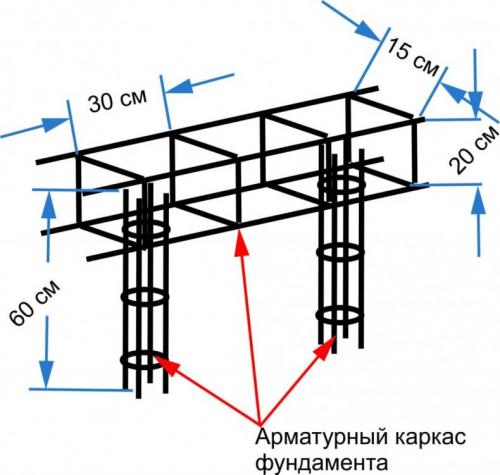

Расстояние между прутьями

Согласно СНиПам расстояние между горизонтальными нитками не должно превышать 40 см, для ненагруженных оснований допускается 50 см.

Важно! Край металлической арматуры не должен соприкасаться с опалубкой и выходить из толщи бетона!

Минимальное расстояние до края фундаментной ленты 5 см. Если ширина основания 35 см, вычитаем запас в 10 см и получаем горизонтальный шаг нитки 25 см. Значение меньше установленного и соответствует требованиям.

• Для мелкозаглубленного фундамента высотой до 80 см допускается две горизонтальных ленты. Отступаем рекомендуемые 5 см от низа и верха монолита, получаем высоту между нитками 70 см.
• Перемычки устанавливаются вертикально и горизонтально с минимальным шагом 30 см.
• При возведении капитальной стены из силикатного кирпича, многоэтажного дома, расположении строения на подвижных и пучинистых грунтах шаг ячеек уменьшается и добавляется количество ниток.

Расходные материалы

Для соединения арматуры в единый каркас понадобятся расходные материалы, для которых предъявляются определенные требования соответствующих нормативных документов.

• Проволока для связывания частей арматурного каркаса изготавливается из низкоуглеродистой стали повышенной и обычной точности. Выпускают закаленную отжигом, которой свойствен характерный черный цвет и не отожженную. Для повышения сопротивляемости коррозии покрывают слоем цинка. Ее диаметр составляет от 0,5 мм до 10 мм с минимальным отклонением 0,02 мм. Она должна выдерживать и не повреждаться после четырех изгибов. Цинковое покрытие плотно прилегать к основанию и не отслаиваться при кручении. Для ленточного фундамента и арматуры диаметром 10-14 мм используют проволоку толщиной от 1,2 до 1,8 мм. Более тонкая не подходит из-за хрупкости при вязке узлов, а толще 2 мм затрудняет процесс скручивания. Реализуется проволока для вязки арматуры бухтой, килограммами или готовыми 40 см отрезками в упаковках.
• Пластиковые хомуты длиной 30-40 см облегчают монтаж, не требуют для стяжки специального вязального крючка, надежно фиксируют узел соединения не боятся коррозии.
• Пластиковые фиксаторы и стаканы применяются для композитной арматуры. Стаканы и фиксаторы выпускают с отверстием, соответствующим диаметру стержня. Они увеличивают скорость проведения работ, прочность каркаса и нивелируют пагубное воздействие коррозии.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/kak-pravilno-vyazat-armaturu-dlya-monolitnoy-plity-shema-pravilnaya-vyazka-armatury

Как вязать арматуру крючком. Как вязать арматуру при помощи крючка

Именно армирование превращает бетонный монолитный фундамент в мощное и надёжное сооружение, которому не страшны проседания грунта. И такую чудесную конструкцию возможно возвести своими руками.

Если строить дом своими руками, то знание о том, как правильно вязать арматуру, становится одним из самых ценных приобретений. Нужно осознавать всю меру ответственности и вникнуть – как же на самом деле правильно и точно осуществить этот непростой процесс.

Крайне нежелательно монтировать армировочный каркас при помощи сварки. Сварное соединение необратимо изменяет свойства и состав стали, поэтому если сварка неизбежна следует либо свести количество сварных швов к минимуму, либо использовать арматуру специальных марок. Сварной монтаж армировочного каркаса обычно используется при строительстве панельных домов, но наш разговор не о них.

На самом деле, несмотря на кажущуюся сложность, вязать арматуру достаточно просто. Ведь цель вязки – удерживать армировочные стержни в заданном положении во время заливки фундамента бетоном, проще говоря – зафиксировать, чтобы не сдвинулись. Собственно, сама связка не значительно влияет на прочность конечной конструкции.
Чтобы связать арматуру нужна проволока, а также крючки и, возможно, фиксаторы. Хотя фиксаторы с крючками, конечно, необходимы для успешного и качественного выполнения работы, но по-настоящему важно правильно выбрать проволоку, поскольку она является главным соединяющим элементом.

Проволоку брать крайне желательно калёную (обожжённую) диаметром не менее 1 мм круглого сечения. Такая проволока гнётся и тянется намного лучше, чем необожженная. Благодаря своим качествам она более плотно стягивает прутья и соединение получается намного прочней. Связывать прутья некалёной простой проволокой плохая идея, потому что она чаще обламывается и рвётся.

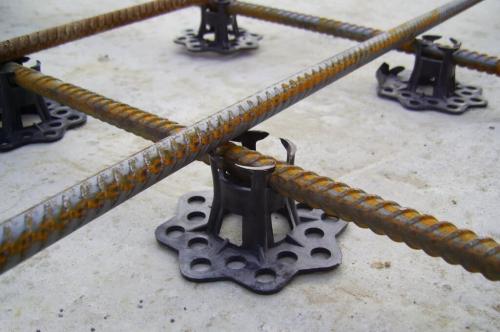

Фиксаторы нужны для создания зазора между опалубкой и краем арматуры. Благодаря им каркас будет скрыт в толще плиты после окончательного застывания бетона, а это предотвратит его быструю коррозию и скорое разрушение возведённого фундамента.

Крючок для связки арматурного каркаса можно сделать самому. Для этого нужен кусочек рифленого армировочного прута и маленькие подшипники для ручек. Готовые крючки из магазина быстро портятся и часто просто неудобны. Ещё бывают винтовые полуавтоматические крючки, но и они несовершенны – оставляют обрывки проволоки (а мы же помним – из плиты ничего торчать не должно).

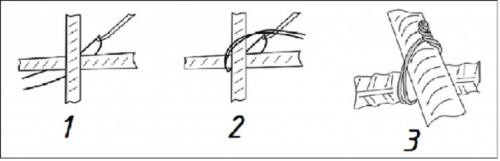

Собственно, процесс связки совсем не сложен. Нужно сделать небольшую петлю из сложенной вдвое приготовленной проволоки, пропустить её под местом соприкосновения прутьев, а затем над ним соединить петлю с помощью крючка. Его нужно вставить в петельку и провернуть хорошенько. Теперь крючок можно вынуть, узел связан.

Выполнить вязку арматурной сетки можно, конечно, не одним только крючком. Существуют специальные арматурные пистолеты, заправленные проволокой. Такой инструмент связывает прутья быстро, надёжно и единообразно, нужно только поднести его к узлу решётки и сделать «пафф!».

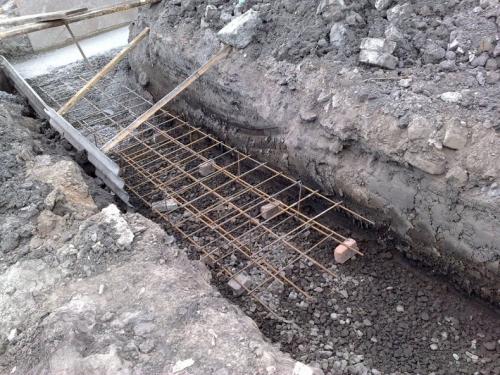

По окончании связывания арматурной сетки, установив решётку на положенное ей место, можно приступать к окончательной заливке фундаментной плиты. Предварительно на края конструкции надеть пластиковые фиксаторы.

Когда бетон вполне застынет и наберёт прочность, фундамент будет готов. А знание о правильном вязании арматурной сетки останется с вами навсегда и будет полезно в последующих возможных проектах.

Как вязать арматуру проволокой. Чем вяжут арматуру

Поскольку в строительстве фундаментов и капитальных стен используют в основном арматуру в виде стальных стрежней, их соединение для восприятия сжимающих или растягивающих напряжений обязательно. В массовом строительстве для соединения применяется метод сварки и вязки, в индивидуальном – обычно только вязки. При этом вязка арматуры выполняется с помощью:

• вязальной проволоки;
• арматурных фиксаторов.

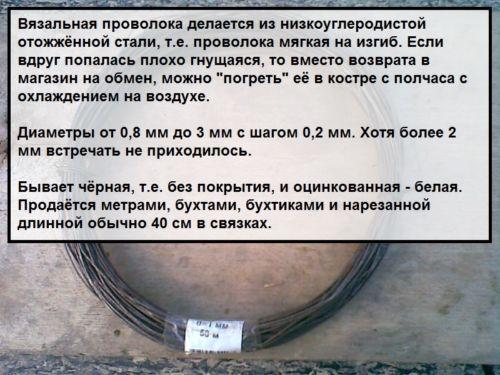

Под термином «вязальная проволока» понимается круглая проволока из низкоуглеродистой стали по ГОСТ3282-74. Она может быть обычной и термически обработанной (с маркировкой «О»), с покрытием и без. Толщина цинкового покрытия определяет класс материала.

Выбирая, какой проволокой вязать арматуру, следует обращать внимание на марку бетона и условия эксплуатации конструкции. При этом учитываются механические свойства.

Так, если вязка арматуры под фундамент предполагается вручную, лучше выбирать более тонкий вариант, поскольку без специального инструмента толстая проволока для вязки арматуры требует значительных усилий.

Кроме низкоуглеродистой проволоки промышленного производства допустимо использование металлокорда из автомобильных шин. При сжигании шин металлокорд высвобождается и одновременно проходит термическую обработку, что в дальнейшем упрощает работу с ним. Такой вариант вязального материала приемлем только при малых объемах работ и индивидуальном малоответственном строительстве.

Применимы также пластиковые хомуты, обычные и со стальным сердечником. Обычно они используются для стеклопластиковой арматуры. Применение хомутов допустимо в случаях, когда жидкий бетон не будет подвергаться механическим нагрузкам в процессе застывания (по нему не будут ходить, складывать тяжелые вещи, нагружать другими строительными материалами). Этот вариант применим для малоэтажной застройки, поскольку в процессе заливки большой массы бетонной смеси крепления могут смещаться вместе с арматурой. Смещение нарушает работу каркаса и приводит к изменению расчетной прочности конструкции.
