Арматура под ленточный фундамент

Какую арматуру используют для ленточного фундамента

Диаметр арматуры для ленточного фундамента. Методика выбора диаметра арматуры

17.12.2021 в 15:57

Диаметр арматуры для ленточного фундамента. Методика выбора диаметра арматуры

Предположим, мы задумали строительство ленточного фундамента шириной 300 мм (30 см) и высотой 1000 мм (100 см).

Площадь сечения ленты составит: 30×100=3000 см2Умножаем полученное значение на 0,001 и получаем минимальную площадь поперечного сечения арматурных стержней: 3000×0,001=3 см2

По таблице выше видим, что данное значение соответствует 6 стержням диаметром 8 мм или 4 – диаметром 10 мм. Т.е. арматура ленточного фундамента закладывается в два пояса, либо по 3 стержня в каждом, либо по 2. Учитывая различие в цене на арматуру, выбор становится очевиден – экономичнее принять к установке 4 стержня диаметром 10 мм. Однако если длина каждой стороны фундамента превышает 3 метра, то минимальное значение диаметра (о нем говорится в пособии по проектированию «Армирование элементов монолитных железобетонных зданий») составит 12 мм. Поэтому тут уже нужно смотреть на конкретном примере. Если при указанных выше параметрах фундамента длина ленты превышает 3 м, то смело используем 12 мм стержни.

Для плитного фундамента порядок работы аналогичен, только в этом случае нужно учитывать не только поперечное, но и продольное сечение фундамента (необходимо ориентироваться как раз на последнее). Предположим, что нам необходимо армировать плиту 6000×8000×300 мм (600×800×30 см).Площадь продольного сечения: 800×30=24000 см2

Расчетная величина поперечного сечения арматуры: 24000×0,001=24 см2Количество стержней, установленных с шагом 20 см (оптимальные размеры ячеек, которые позволяют удобно заливать бетон для фундамента и обеспечивают полноценную работу железобетона) в две сетки: 2×800/20= 80 шт.

Умножаем значения для 10 стержней в столбце таблицы на 8 и выбираем вариант, который немного превышает 24 см2.

Толщина арматуры и ее функциональное назначение

В таблице ниже мы представили типы арматуры по ее диаметру, функциональному назначению и применению в индивидуальном строительстве. Как правило, элементы диаметром 6-8 мм используются в качестве монтажных. Все, что больше – стержни с периодическим профилем, которые уже работают на изгиб.

Как видите, тип подбираемой по толщине арматуры не зависит от того, какие пропорции бетона для фундамента мы используем и прочих параметров.

Диаметр арматуры таблица. Расшифровка таблицы арматуры с характеристикой каждого класса

Каждый класс арматуры имеет собственную характеристику, при этом многие данные могут совпадать у разных видов или кардинально различаться. Основные их параметры приведены ниже.

АI или А240 – арматура, представляющая собой гладкоствольный стержень с поперечным сечением от 6 до 40 мм. Ее применяют в изготовлении железобетонных изделий, для возведения монолитных и опорных конструкций. Арматуру любого диаметра производят в прутьях, фасуют в упаковки. Допускается производство продукции сечением до 12 мм в бухтах.

АII или А300 – это профиль с рифленой поверхностью и диаметром от 10 до 80 мм. Принадлежит к материалам, удерживающим сильное давление. Они служат как основа несущей конструкции, которая испытывает основную нагрузку. Используют в возведении малоэтажек, монолитных зданий и во время ремонтов.

АIII или А400, А500 – арматурные стержни, имеющие периодический профиль с сечением от 6 до 40 мм. Самый популярный класс арматуры широкого применения как в жилищном строительстве, так и в промышленном или коммерческом. Также используют в производстве ЖБИ, при строительстве автодорог и тротуаров. Изделия с диаметром до 10 мм выпускают в мотках, свыше данного размера – в стержнях.

а – стержневая гладкая класса А240; б – стержневая периодического профиля класса А300; в – класса А400 и выше; г – проволочная класса В600.

АIV или А600 – стержни диаметром 10-32 мм. Их применяют в сооружении напряженных элементов. Изделия сходны с продукцией класса АІІІ, но имеют меньшую частоту ребер.

АV или А800 – редко встречающийся сортамент арматуры, обладающий высокой степенью прочности. Используют в строительстве особо крупных и сверхтяжелых объектов, таких как мосты, причалы, метро, ГЭС.

А6 (А1000) – производится из термостойкой стали. Имеет повышенный уровень сопротивляемости к разным видам деформации. Применяется в многоэтажном строительстве.

Как определить диаметр арматуры. Главная

Строго говоря идея измерения диаметра арматуры своими руками обычно базируется на несколько неправильных, а скорее приблизительных представлениях об арматуре, как о круглом гладком пруте. Который просто выглядит немного «как-то не так». Ну, типа немного рельефный. И когда человек, мало связанный с металлопрокатом, приступает к измерению, то его охватывает недоумение, а где же проводить замеры? Как правильно замерить диаметр арматуры, в каком месте неровного прута это лучше сделать? Тут же столько всяких канавок и гребешков, что совершенно непонятно, где измерять и какое из разных значений выбрать, как правильное. Такого чёткого, определённого, одного места где можно правильно измерить диаметр арматуры на арматурном пруте нет. И быть не должно «по определению». ВЕДЬ АРМАТУРА ЭТО НЕ ГЛАДКИЙ ПРУТ . Сейчас поясню этот «феномен» подробнее.

Как определить диаметр арматуры. ГлавнаяИзмерение диаметра арматуры

Вы видите, что разная арматура имеет разный рельеф, который называется периодическим профилем. Именно он вызывает главные сложности когда вы примеряетесь, как правильно сделать измерение диаметра арматуры своими руками.

Многочисленные рёбра, расположенные под углом к оси арматурного прута, действительно мешают и сбивают с толку. Это происходит вовсе не из-за недостатка какого-то опыта, непосредственно физическими методами правильно измерить диаметр арматуры или арматурного стержня довольно сложно. Если бы у нас был классический гладкий круглый прут, то проблем бы не было. А так, можете попробовать сами, если ещё не пытались. Делая замеры диаметра арматуры своими руками на разных участках прута мы получаем довольно разные значения. Что значит выражение «довольно разные»? На практике, при покупке металлопроката, или при выборе материала для выполнения строительных работ, нам нужно знать диаметр арматуры с точностью до 0.5 мм. По крайней мере чётко отличать арматуру 8, 10, 12. А замеры без учёта высоты профиля арматурного прута, могут дать нам ошибку и в 2 мм. Естественно, что это не годится. Я скажу больше, диаметр арматуры — выражение скорее образное, чем геометрическое. Почему? Да по той же причине, что мы путаем его с другим диаметром, к которому привыкли в отношении круглого прута. Но сечение арматуры — не круг, а фигура более сложной формы, близкая к эллипсу. То есть мы не можем сделать измерение диаметра арматуры ещё и потому, что арматура — это НЕ КРУГЛЫЙ ПРУТ . А какой же это прут, если не круглый? Сечение арматуры более всего напоминает эллипс. На практике диаметр арматуры не замеряют точно, инструментальными методами, а берут его из сопроводительных документов, в которых указывается НОМИНАЛЬНЫЙ или УСЛОВНЫЙ ДИАМЕТР АРМАТУРЫ .

Раскладка арматуры в ленточном фундаменте. Схемы армирования

Строя дом собственными силами, можете не проводить сложные вычисления на предельные состояния, чтобы определиться с сечением арматуры и общей потребностью в материале. Разрешается использовать информацию из Пособия по проектированию конструкций из бетона. Пользуясь имеющимися данными, уточняется общее сечение продольных элементов армокаркаса для фундамента:

  • если сторона ленты не превышает трех метров, берется арматура 10 мм в диаметре в количество 0.1 % от поперечного сечения основания;
  • в случае, когда длина одной стороны более указанной выше, то прутья берутся в том же количестве, но диаметр их составляет 12 мм и более.

Размещение продольных прутьев приведено в таблице:

УсловияМинимальный шаг установки
Нижний каркас одним или двумя рядамиНе менее 2.5 см, диаметр стержня – максимальный
Верхний каркас на один или два рядаАналогично, не менее 3 см
Нижнее армирование с количеством рядов более двухАналогично, не менее 5 см
При выполнении уплотнения вибраторамиВсе предыдущие условия соблюдаются, шаг в некоторых местах не меньше 6 см.

Хомут горизонтальный поперечный

Такие прутки назначаются конструктивно, от сечения не зависят. Учитывается при этом нагрузочное воздействие объекта. Минимальные параметры сечения поперечного прута – 6 мм.

Стержни устанавливаются с шагом, равным двадцати диаметрам рабочих прутьев. К примеру, если сечение продольного элемента 1.4 см, горизонтальные прутья выставляются с интервалом в 28 см. Чтобы упростить задачу, этот показатель округляется до 30 см.

Длина стержней в каркасе из арматуры для ленточного фундамента определяется аналогичным параметром ленты и необходимого бетонного слоя для создания защиты.

Хомут вертикальный

Размер арматуры в диаметре определяется по высоте фундаментного основания. Если она не превышает 80 см, то выбирают прутья с сечением от 0.6 см. В остальных случаях – от 0.8 см при соблюдении условия, что это не будет меньше 0.25 диаметра рабочих прутков.

Если предполагается строительство крупного сооружения, стержни в каркас следует заложить с определенным запасом и шагом, аналогичным поперечному армированию. Длину стальных прутьев определяют с учетом высоты фундамента, от значения которой отнимается толщина защитных слоев.

Угловое соединение

При выполнении жесткого монтажа внахлест и при помощи «лапки» свободные концы прутов, направленных в одну сторону, выгибают под девяносто градусов и связывают с перпендикулярно расположенными элементами.

Загнутая «лапка» должна иметь длину для нахлеста, равную тридцати – пятидесяти диаметрам прута. Хомуты устанавливаются с шагом в 3/8 от параметра высоты железобетонной основы.

Надежность соединения рабочей арматуры достигается Г-образными хомутами, накладываемыми на пруты с перехлестом, равным от пятидесяти диаметров продольного стержня. Интервал между крепежными хомутами – 0.75 от размера высоты стенки фундамента.

Используют дополнительные элементы, внешне напоминающие букву «П». На каждый угол устанавливают пару таких хомутов, длина которых соответствует пятидесяти диаметрам продольного стержня. В точке нахлеста такого хомута монтируется дополнительный каркас из вертикальных и поперечных прутьев.

Армирование тупого угла

Выполняется нахлестом. Внешние стержни выгибаются под нужный угол, к ним присоединяются внутренние с перехлестом, длина которого начинается от пятидесяти диаметров прута. В месте сгиба наружного элемента устанавливают вертикальный хомут.

Примыкание стен

Каркасные прутья выгибаются, при этом длина участка не должна быть менее 50 сечений. Каждый из стержней примыкания соединяется с внешним прутом стены, расположенной перпендикулярно. Зона соединения отличается шагом монтажа хомутов в 0.375 от высоты фундаментной ленты.

Если используют хомуты в виде буквы «Г», то стержни выгибают таким образом, чтобы обе стороны соответствовали длине пяти десятков диаметров прута. Первую сторону фиксируют с арматурой примыкающей стенки, вторую соединяют с внешним рабочим элементом ленты, подходящей перпендикулярно. Интервал между хомутами сокращается вдвое по отношению к общей длине ленты.

При установке хомутов «П» примыкание выполняют к внешнему пруту с помощью «лапки». Дополнительный показатель надежности создается за счет стержня, выгнутого буквой П, длина его при этом соответствует двум размерам ширины фундаментной основы.

Сколько нужно арматуры на фундамент 10х10. Расход арматуры на кубический метр бетона

Отдельно следует рассмотреть расход арматуры на м3 бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельно взятом случае. Связано это с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

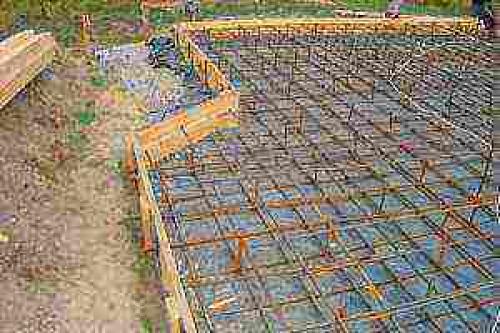

Сколько нужно арматуры на фундамент 10х10. Расход арматуры на кубический метр бетонаДля армирования фундамента чаще всего используется стальная ребристая арматура с диаметром от 8 до 14 мм. Подобная поверхность позволяет обеспечить максимальное сцепление со слоем бетона. На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход составляет от 200 до 250 кг на куб бетона). В последнее время в процессе строительства используется арматура из стеклопластика. Ее стоимость несколько выше стоимости металлического аналога. Но если рассчитать, сколько нужно таких армирующих прутьев на м3, вероятнее всего использование композитной арматуры для фундамента окажется намного более выгодным. Как правило, стоимость композитной арматуры оказывается в среднем вдвое ниже, чем стальной. Это связано с тем, что расход на куб бетона у прутьев аналогичный, но при этом вес композитной намного ниже.

Для того чтобы рассчитать расход прутьев на куб бетона и не ошибиться, в принципе не так уж сложно. Нужно только знать, сколько м3 бетона будет использоваться для заливки фундамента. Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов. Они с максимальной точностью рассчитают расход материалов на м3 раствора и при необходимости выполнят и саму закладку фундамента, а также его армирование.
