Как сделать каркас из арматуры для фундамента. Пошаговая инструкция, как сделать арматурный каркас для фундамента своими руками
Подготовка котлована и расшивка – процесс ответственный. Армирование играет одну из самых важных ролей здесь. Для того чтобы все сделать правильно, конструкция была максимально прочной и связанной, необходимо выполнить все согласно нижеследующей инструкции.
>Шаг 1: Выставляем опалубку.
Перед тем как вязать арматуру для фундамента, нужно подготовить для нее место. Сначала вырываем яму необходимой величины, преимущественно 40 сантиметров шириной (для дома) и глубиной от 90 сантиметров, в зависимости от веса будущей конструкции и особенностей почвы. Далее устанавливаем по углам деревянные брусья 50х50 мм, к которым прибиваем продольные доски. Поднимаем фундамент и переводим его плавно в цоколь.
Важно: даже если у вас почти ровная яма ниже уровня земли, все равно нужно выставлять опалубку из досок, причем из ровных планок. Это делается для того, чтобы армирующие элементы были на одинаковом расстоянии от внешней стороны бетона – это важный момент, который необходимо учитывать. Опалубка фиксируется по наружной стороне землей или песком с водой, а по внутренней – деревянными распорками (длина должна быть одинаковой).
>Шаг 2: Устанавливаем вертикальные опоры для металлических каркасов.
Первым делом нужно выставить вертикали, к которым будут привязываться горизонтальные арматурные пояса, а затем уже поперечины. Предположим, что фундамент будет иметь 4 угла – наиболее простая конструкция. Тогда в каждом углу нужно отступить по 6 сантиметров от внутренней и внешней стенки, после чего отметить место и забить прут, выровнять по отвесу.
>Шаг 3: Прикручиваем горизонтальную рамку.
Как правило, это 2 параллельные прямые, которые приматываются обычной вязальной проволокой. Важно: нельзя приваривать их к вертикалям и поперечинам, так как высокая температура существенно ухудшит их физико-механические свойства.
>Шаг 4: Прикручиваем поперечины.
Сделать это можно вручную или при помощи специальных вязальных пистолетов, которые существенно упростят работу. Шаг поперечин должен быть не менее 40 сантиметров, лучше всего – 60-65 см. Помните, что сильно густая сетка не является гарантией высокой прочности. Нам нужно только придать бетону гибкость и устранить риски просадки.
>Шаг 5: Укрепляем.
Первым делом укрепляем углы Г-образными и П-образными элементами, делаем косые распорки между нижней обвязкой и верхними параллельными элементами. Стороны можно дополнить косыми между параллелями, установить продольные ветки от верхнего угла одного края, до нижнего с другого края.
Арматурный каркас чертеж. Способы армирования Любой фундамент в процессе эксплуатации подвергается нагрузкам двух видов - на изгиб и на сжатие. Нагрузки на сжатие, исходящие от массы здания, передаются на верхний контур фундамента, нагрузки на изгиб действуют преимущественно ни нижнюю часть основания, исходят они от сил пучения грунта (расширившаяся почва давит на фундамент, выталкивая его наружу). Также выделяют боковые нагрузки на изгиб, которые испытывают фундаменты, расположенные в склонной к горизонтальным сдвигам почве.
Бетон - материал, который без дополнительного укрепления имеет высокую устойчивость лишь к нагрузкам на сжатия, тогда как сгибающие воздействия могут стать причиной трещин, приводящих к последующему разрушению фундамента.
Рис. 1.1 : Последствия отсутствия армирования в ленточном фундаменте
С целью защиты бетонных фундаментов от нагрузок на изгиб производится их армирование, которое осуществляется посредством размещения арматурного каркаса внутри тела фундамента. Согласно требованиям СНиП, для создания армокаркасов должны использоваться горячекатаные арматурные стержни класса А1, А2 и А3, диаметром от 12 до 20 мм.Важно : с целью экономии в частном строительстве металлическая арматура часто заменяется стеклопластиковыми аналогами, однако в сфере промышленного строительства композитные материалы не используются.
Классический арматурный каркас для укрепленияисостоит из двух контуров арматуры - верхнего и нижнего, которые соединяются между собой поперечными перемычками. Необходимость в армировании средней части фундамента отсутствует, поскольку она практически не подвергается внешним нагрузкам.Шаг элементов арматурного каркаса указан в нормативном документе СНиП №52-01-2003, согласно которому:- Между продольной арматурой шаг принимается не менее диаметра используемых стержней и не более 25 см;
- Высота поперечных перемычек между продольными контурами - не более 50 см, если высота фундамента превышает 60 см, дополнительно обустраивается внутренний продольный ярус каркаса. Шаг между поперечными стержнями - 1/2 от высоты фундамента (не более 30 см).
Важно : выделяют два способа соединения арматурного каркаса - посредством сварки либо с помощью вязальной проволоки. Недостаток сварного соединения - увеличенная подверженность арматуры коррозии в местах сварки.
Способ сборки арматурного каркаса не влияет не итоговую механическую прочность фундамента, она обеспечивается за счет монолитности железобетонной конструкции после отвердевания смеси.
Рис. 1.2 : Последовательность соединения армокаркаса проволокой
Армирование любого вида бетонных фундаментов выполняется с учетом следующих требований:- Между крайними участками арматурного каркаса и наружным контуром бетона оставляется расстояние в 40-50 мм;
- Для поднятия каркаса над землей используются пластиковые "грибки", использование в качестве спейсеров кирпича не допускается;
- Вертикальные арматурные прутья нельзя выткать в грунт, это чревато ускоренной коррозией металла;
- Заливка опалубки с помещенным в нее армокаркасом выполняется за один заход, перерывы, при которых происходит частичное отвердевание бетона, негативным образом сказываются на итоговой прочности фундамента, поскольку внутри бетона образуются микротрещины.
Готовые арматурные каркасы для фундамента. Особенности укладки арматурного каркаса для разных типов фундамента
Укладка остова на ленточный фундамент осуществляется с установки вертикального прутка. На него следует закрепить несколько горизонтальных стержней, имеющих ребристую форму. Тот прут, который опускается в грунт, должен иметь гладкую структуру. Что касается верхнего профиля, то его привязка осуществляется к поперечному прутку. После этого осуществляется монтаж рабочей арматуры. Благодаря этому и формируется верхний пояс арматурного каркаса.

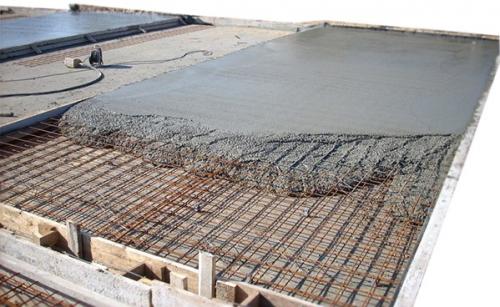

В случае изготовления арматурного каркаса для плитного фундамента, используется две арматурные сетки. Арматурная сетка изготавливается из продольных и поперечных стальных стержней. Их поверхность должна быть ребристой. Диаметр арматуры от 12 до 14 мм. Также устанавливаются угольные перемычки между этими сетками.
Совет эксперта! Чтобы обеспечить надежную адгезию бетонного состава с уложенным арматурным каркасом, со всех сторон на расстояние в 50 мм следует оставить место. Как показывает моя практика, это прекрасное решения, позволяющее достигать высокой прочности готового основания.
При сооружении свайного фундамента, для арматурного каркаса помимо арматурного прутка применяется периодичный профиль. Между собой данные элементы следует соединить при помощи круглых хомутов или треугольной формы. Далее каркас опускается в изготовленную скважину. Длина каркаса определяется длиной забиваемой сваи. Количество прутьев бывает минимум два, максимум четыре.
Арматурный каркас ленточного фундамента. Как работает арматура
Арматурные стержни способны переносить растягивающие нагрузки примерно в 10 раз больше, чем бетон. Будучи установленными внутрь отливки, они принимают на себя растягивающие нагрузки, не позволяя появиться трещинам, усиливая и укрепляя бетонную ленту.
Арматурный каркас представляет собой пространственную решетку, состоящую из несущих и вспомогательных стержней. Если сама лента в сечении представляет собой прямоугольник, то каркас в сечении образует подобную фигуру, но несколько уменьшенную.

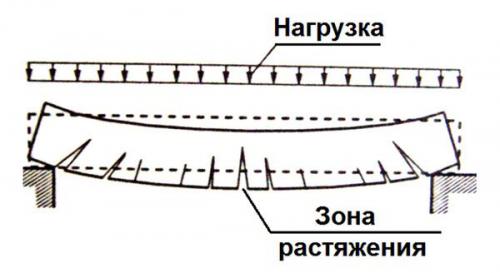

Если на ленту воздействует изгибающая нагрузка, то начинают работать те стержни, которые расположены со стороны, противоположной точке приложения усилия. Они не позволяют ленте изменить форму, принимая на себя внешние воздействия.
ОБРАТИТЕ ВНИМАНИЕ!
Для особо ответственных конструкций используют напрягаемые стержни, которые перед заливкой бетона натягиваются, а после затвердения массива освобождаются. Такие основания способны работать в сложных условиях, но для частного домостроения не используются.
Основными элементами являются горизонтальные стержни — несущие, или рабочие. Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки.
Вспомогательная арматура делается из более тонких прутков и нужна для исключения смещения основных элементов при заливке и затвердении.

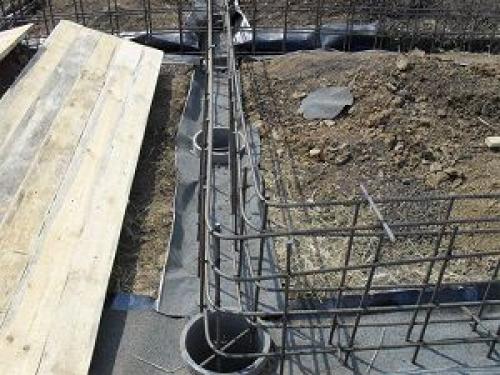

Арматурный каркас для ленточного фундамента расчет. Как выполнить расчет количества арматуры для ленточного фундамента при помощи онлайн-калькулятора + вычисления параметров опалубки и сечения

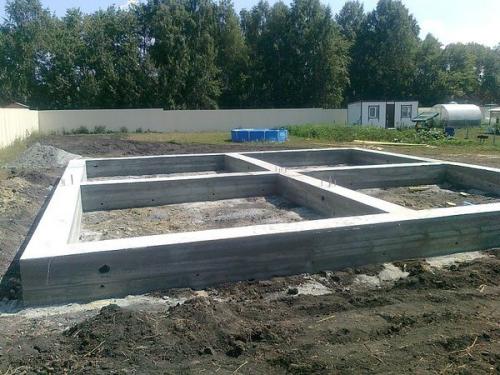

занимает основное место среди всех опорных конструкций для зданий и сооружений.
Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.
Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.
Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работаи металлической арматуры.
Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.
Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий .
Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.
При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается .
Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.
Существует горизонтальная (рабочая) и вертикальная арматура . Основные нагрузки принимают горизонтальные стержни.
Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.
Вертикальные стержни выполняют две функции :
- Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
- Частичная компенсация скручивающих усилий.
Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко .
В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.
Они довольно толстые, так как — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой) .
Онлайн калькулятор
Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис —ленточного фундамента.
Инструкция по работе с калькулятором
В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.
Например, нанеобходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

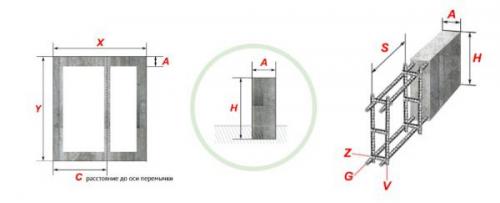

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.
В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — , количества бетона и т.д.
Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.
Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .
ВАЖНО!
Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.
Порядок расчета
Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно .
Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.
Учитывая, что погружения рабочей арматуры не должна превышать 2-5 см, получаем :
- Для лент толщиной менее 50 см — 2 рабочих стержня.
- Для лент шире 50 см — 3 стержня.
В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.
Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.
Каркас фундамента дома. Плитный фундамент

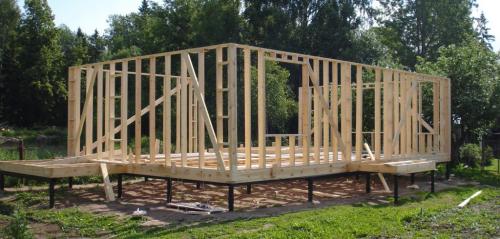

При рассмотрении вопроса, какой фундамент выбрать для строительства каркасного дома на влагоемких непроницаемых грунтах, выбор чаще всего падает на плитное решение.
Фундамент-плиту называют «плавающим», так как незаглубленная железобетонная конструкция расположена на поверхности земли или на небольшой – до 40 см – глубине и способна перемещаться, следуя подвижкам грунта при морозном пучении.
Плита служит основанием для каркаса дома. Она распределяет нагрузку от здания на почву, одновременно являясь полом первого этажа.
Основное внимание уделяют созданию под плитой дренажа из крупнозернистого песка или щебня. Дренирующий материал предотвращает разрушение конструкции при замерзании воды силами морозного пучения. На подушку из щебня укладывают бетон, арматуру, гидроизоляцию. Толщина конструкции – 10-20 см.
Металлические стержни должны быть покрыты защитным слоем раствора не менее 50 мм.
Разновидность «плавающего» фундамента – утепленная шведская плита УШП. Она представляет собой своеобразную чашу на подушке из щебня. Слой из экструдированного пенополистирола создает тепло- и влагонепроницаемый защитный барьер. Сверху укладывают армирующую сетку, систему «теплый пол», заливают бетоном. Одновременно выполняют теплоизоляцию отмостки и цоколя, которая благодаря профильным элементам с замками по кромкам не имеет зазоров. Такая конструкция позволяет экономить до 30 % тепла, исключая его потерю через основание дома.
