Ленточные фундаменты, чаще всего применяют при возведении жилых зданий частных домовладений (дачи, коттеджи), в этом случае взаимное увязывание горизонтальных, вертикальных частей каркаса происходит с применением специального крючка, а в качестве материла увязки, выбирают – стальную проволоку, редко – пластиковые хомуты. Большую часть нагрузки в фундаменте, на себя принимает арматура, расположенная на горизонтальных участках каркаса, ее укладывают вдоль ленты фундамента, перпендикулярно ей, укладывается арматура, которую называют «хомуты», оставшиеся, вертикальные куски арматуры делают выше будущей ленты фундамента, изготавливают из материала не менее 8мм диаметром и устанавливают строго вертикально. На первом этапе увязывают верх и низ каркаса, а после уже увязывают с вертикальными стержнями.
В местах, где фундамент имеет прямые углы (между двумя будущими несущими стенами), применяют дополнительные прутки, которые размещают по диагонали, сами прутки должны быть диаметром не менее 10мм. На стыках углов, увязка арматуры происходит с большим нахлестом, так как углы – места концентрации нагрузки и некачественный армирующий каркас, в будущем станет причиной возможного перекоса всего фундамента и здания в целом (применяют Г-образное и Т-образное армирование).
Способ увязки крючком наиболее удобен в случае, если работы проводятся непосредственно в опалубке, тогда вся конструкция не подвержена деформациям и будет качественным элементом всего сооружения. Ленточный фундамент представляет собой, зарытый вертикальными стенками в грунт, профиль будущего здания, его несущих стен, кроме этого, ленточный фундамент с армирующим каркасом устраивают и под внутренние стены, на которых будут располагаться перегородки между комнатами.

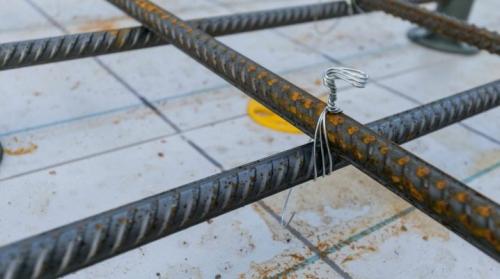

Как связать каркас из арматуры для фундамента. Как можно вязать арматуру?

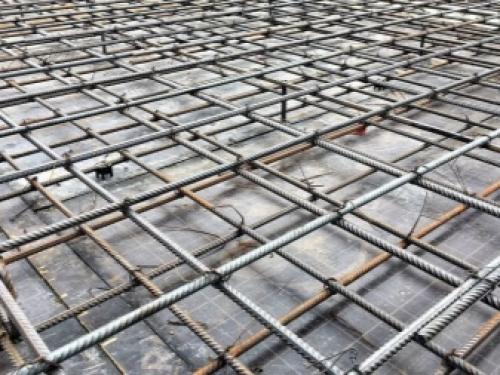

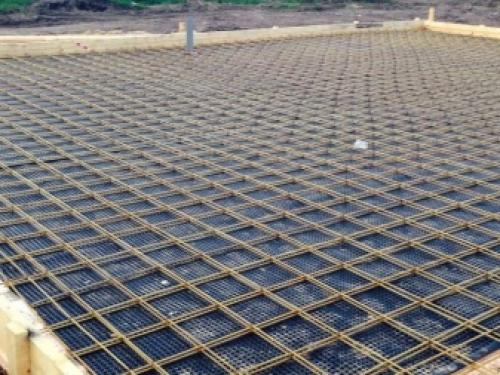

Заливка качественного фундамента не может быть произведена без арматурной сетки. Именно она отвечает за хорошую сцепку и твердое основание. Для получения сетки недостаточно одного прута, который будет изогнут под различными углами. Для армирования понадобится немало материалов, которые необходимо рассчитать и соединить правильно.
Лучше связать или варить?

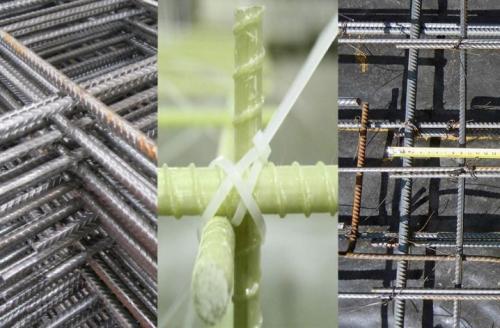

Существует несколько способов вязки арматурного каркаса. Чаще всего для этого используется проволока, хомуты или сварка. Все методы, конечно, имеют свои плюсы и минусы. В каждом конкретном случае рекомендуется использовать наиболее подходящий метод.
Сварка, как способ соединения арматуры, применяется довольно давно. Обычно, им пользуются, если надо сделать очень прочное основание, например, для многоэтажного строения. Среди преимуществ метода стоит отметить высокую скорость и простоту при наличии всего необходимого. Однако надо учесть все нюансы данного метода.
Для качественной сварки важно наличие опыта и хороший сварочный аппарат. Не все мастера, которые задумали строить самостоятельно, умеют пользоваться сваркой. Конечно, можно прибегнуть к помощи опытного сварщика с качественным оборудованием. Однако это потребует дополнительных расходов, что не всегда уместно при масштабной стройке.
Армирующий каркас в ходе сварки получается ненадежным. Это обусловлено тем, что металл греется до температуры, при которой структура стали в зоне разогрева нарушается. А также важно учитывать, что соединение сваркой плохо переносит изгибы. Материал может начать деформироваться еще на стадии уплотнения, когда используется вибратор. В итоге каркас частично теряет жесткость.

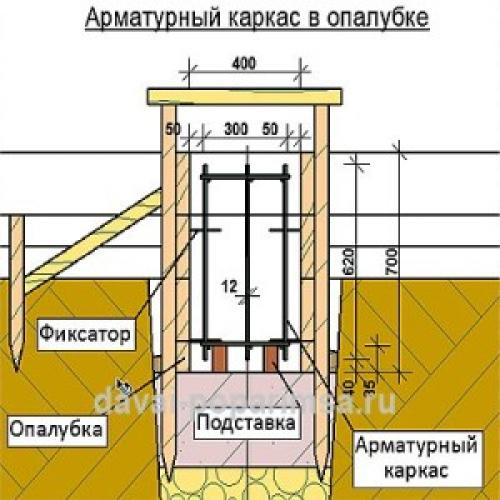

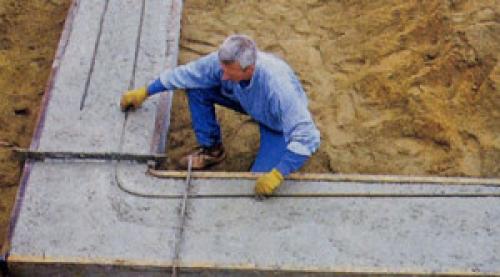

Армирование ленты фундамента. Как рассчитать количество арматуры и ее диаметр
Благодаря данному расчету, можно узнать, сколько прутов арматуры и каких размеров надо для того, чтобы придать ленточному фундаменту достаточную прочность. При этом применяется арматура разных видов и толщины.
Для возведения ленточного фундамента под жилой дом используется ребристые пруты диаметром 10-20 мм, а для поперечного и вертикального армирования используются гладкие круглые пруты диаметром 6-12 мм .
Схема армирования зависит от минимального содержания продольных стержней и их минимального диаметра. Так, согласно нормам СНиП продольные стержни должны составлять не меньше 0,1% площади сечения ленты. К примеру, если высота ленточного фундамента 1200 мм, а ширина 400 мм, то, исходя из расчетов, минимальной общей площадью сечения прутов является 480 мм2 .
Цифру, которая получилась в предыдущем расчете, необходимо разделить на сечение выбранной арматуры. Это и будет приблизительное число продольных стержней для каркаса.
Но можно подобрать количество стержней определенного диаметра по таблице:
| Число стержней | |||||||||
| Диаметр, мм | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 6 | 28,3 | 57 | 85 | 113 | 141 | 170 | 198 | 226 | 254 |
| 8 | 50,3 | 101 | 151 | 201 | 251 | 302 | 352 | 402 | 453 |
| 10 | 76,5 | 157 | 236 | 314 | 393 | 471 | 550 | 628 | 707 |
| 12 | 113 | 226 | 339 | 452 | 565 | 679 | 792 | 905 | 1018 |
| 14 | 154 | 308 | 462 | 616 | 769 | 923 | 1077 | 1231 | 1385 |
| 16 | 201 | 402 | 603 | 804 | 1005 | 1206 | 1407 | 1608 | 1810 |
| 18 | 254,5 | 509 | 763 | 1018 | 1272 | 1527 | 1781 | 2290 | |
| 20 | 314,2 | 628 | 942 | 1256 | 1571 | 1885 | 2199 | 2513 | 2828 |
Арматура, в зависимости от марки стали, имеет разное сопротивление растяжению
Кроме этого, следует учитывать и минимальный допустимый диаметр прутов арматуры.
В зависимости от ее использования он будет отличаться:
| Условия использования арматуры | Минимально допустимый диаметр стержней, мм |
| Продольная арматура вдоль стороны длиной не более 3 м | 10 |
| Продольная арматура вдоль стороны длиной более 3 м | 12 |
| Поперечная арматура (хомуты) вязаных каркасов высотой не более 80 см | 6 |
| Поперечная арматура вязанных каркасов высотой более 80 см | 8 |
Для того, чтобы выполнить расчет материалов для армирования ленточного основания, необходимо замерить или вычислить длину его ленты и умножить на число продольных прутов во всех уровнях.
Для того, чтобы вычислить необходимое количество поперечных стержней, подсчитывается число хомутов, которое планируется установить (длина ленты делится на расстояние между хомутами) и умножается на длину арматуры, необходимой для изготовления одного хомута. Точно так же производится расчет, если будут применяться не хомуты, а куски арматуры.
Необходимо подсчитать и число дополнительных стержней, которые потребуется для установки каркаса на углах и в местах скреплений , а также для нахлеста при стыковке продольных прутов.
