Вот, казалось бы, нет задачи проще. Но, увы, к ней нужно подходить не менее ответственно, чем к выбору марки бетона. У кого-то, конечно, может хобби такое — перестраивать дом каждые 10-15 лет, тогда можно и из тонких прутков каркас собрать. И дешево и сердито. Однако в большинстве случаев жилище мы ставим если не на века, то на несколько десятилетий точно. Поэтому и прочность фундамента должна соответствовать задаче.

Как известно, бетон отлично выдерживает нагрузки на сжатие, а вот на разрыв работает крайне плохо. Именно поэтому без дополнительного армирования здесь не обойтись. Арматура принимает на себя вертикальные нагрузки и равномерно распределяет их по горизонтали, то есть по всему бетонному полотну. В итоге, бетонная основа служит крайне долго, не трескается, не проседает и не деформируется.

Итак, несколько советов по выбору арматуры для фундамента .

1. Выбирайте горячекатную стальную рифленую арматуру, изготовленную согласно стандартам, ГОСТ 5781-82. Благодаря наличию поперечных ребер сцепление с бетоном будет значительно крепче. Если опираться на класс арматуры, то целесообразно выбирать А400. Это самый оптимальный класс для фундамента.

2. Чтобы понимать, какой диаметр использовать для той или иной монолитной конструкции, нужно делать расчет. Обычно этим занимается инженер. Но если в вашем регионе такие специалисты занесены в Красную книгу, рекомендую использовать арматуру не менее 10 мм в сечении. Больше — можно, меньше — зло. Оптимальный вариант для одноэтажного строительства — . Отталкивайтесь от этого параметра.

В принципе, вы всегда можете проконсультироваться со специалистами завода или компании, где планируете приобрести железо для армирования фундамента. У инженеров компании (название вашей компании) она бесплатна.

3. Стандартная длина арматуры — 11.7, 12 и 6 метров. Она обусловлена длиной кузова спецтранспорта, который перевозит такие грузы. Для частных строительств лучше сразу заказывать арматуру длиной не более 6 метров. Также вы можете использовать арматуру НДЛ (нестандартной длины) — от 1,5 до 6 метров.

С выбором разобрались, приступаем к сборке.

Какая арматура нужна для ленточного фундамента. Классификация стальной арматуры

Арматурная продукция, или арматурный прокат, маркируется по ГОСТ (Государственному стандарту) и обозначается в этой маркировке индексом А, Вр или К. Класс А - арматура, из которой строят каркас. Класс Вр - проволочная арматура, ее используют для соединения стержней. Класс К - канатная арматура, при возведении фундаментов частных домов не используется. Следующая за буквой цифра от 1 до 6 означает класс арматуры. Чем выше значение, тем прочнее сами арматурные стержни. При маркировке один и тот же тип и класс арматуры обозначается по-разному, это связано с устареванием советской системы и внедрением новых обозначений. Из приведеннойтаблицы 1видно, к какому классу относится арматура с приведенной маркировкой.

Арматура 1 класса - круглый гладкий металлический стержень, который применяется только в составе монтажной либо поперечной конструкции в зданиях, не испытывающихсильных нагрузок и сопротивления. Использовать арматуру этого класса для каркаса опорных или несущих элементов попросту запрещено: недостаточно сцепление с бетоном из-за гладкого профиля, да и прочности для решения таких задач ей не хватит.

Назначение класса А2 то же, что и у А1 - монтажная арматура.

А вот класс А3 - универсальный, поскольку пригоден для решения строительных задач, в нем оптимально для жилого домостроения сочетаются прочность и сопротивление напряжениям. Такая арматура долговечна, это традиционный компонент для стандартных железобетонных изделий.

Арматура класса А4 прочнее и выдерживает более серьезные нагрузки, чем А3, и потому используется как материал для каркаса сильно напряженных конструкций, в том числе фундамента дома. Классы А5 и А6 в частном жилищном строительстве не используются.

Дополнительная маркировка арматуры указывает на устойчивость к коррозии (индекс К в конце аббревиатуры), на свариваемость (индекс С), на термическую упрочненность (Т). Эти обозначения увеличивают базовую стоимость продукта.

C класса А2 и выше, у арматуры периодический профиль, или рельефная поверхность стержня. Серповидный рисунок профиля указывает на стойкость арматуры к разрывным нагрузкам. Поэтому стержни серповидного профиля лучше использовать для тонкостенных конструкций. Кольцевой профиль говорит о сильном сцеплении с бетоном, поэтому такая арматура подойдет для капитальных железобетонных конструкций.

Арматура каждого класса производится в нескольких вариантах диаметра стержня. Варианты отличаются друг от друга прочностью и ценой. Как остановиться на правильной величине диаметра? Главный свод правил, который описывает требования к арматуре, расчетные нюансы и ограничения -. К нему прилагаются уточняющие и дополняющие пособия, инструкции и правила. Об этом СНиПе стоит знать, что без него невозможно спроектировать ни одно строение, где предполагается возведение железобетонных конструкций. В том случае, если дом спроектирован специалистом, в проекте в разделе "Ведомость материалов" указываются параметры и количество арматуры. Если проекта дома нет, то общие правила, которым руководствуются при определении диаметра арматуры, таковы:

• при длине стороны фундамента менее 3 м допускается использование металлической арматуры диаметра не менее 10 мм
• при длине стороны фундамента 3 м и более используются стержни диаметром не менее 12 мм

При этом в одном слое арматуры продольные стержни должны иметь одинаковый диаметр.

• диаметр поперечной арматуры, которая соединяет между собой продольные стержни, допускается меньше, но не менее 6 мм и не менее ¼ наибольшего диаметра продольных стержней. Это относится к высоте будущего арматурного каркаса до 80 см
• если высота каркаса все же более 80 см, то диаметр поперечной арматуры - не менее 8 мм
• содержание армирующих элементов в основании составляет не менее 0,1% площади сечения фундамента.

Подробную таблицу значений можно посмотреть втаблице 2. Идея в том, что, зная площадь сечения фундамента (для этого его ширину умножают на высоту), ее сравнивают с площадью сечения нескольких прутов стандартного диаметра, и таким образом выбирают подходящий вариант. Если запланирована постройка дома на ленточном фундаменте высотой 0,6 м и шириной 0,4 м, то площадь сечения = 0,4X0,6 = 0,24 кв.м, или 2440 кв.см. 0,1% этой величины - 2,4 кв.см. Этой величине соответствуют два прута по 14 мм либо три по 12 мм.

Еще одна величина - длина прута. Металлическую арматуру, как правило, продают со стандартной длиной прутьев 6, 9 или 11,7 м. Но при заказе на нашем сайте при выборе арматуры можно найти стержни длиной 2,9 м.

Арматура для фундамента из стекловолокна. Преимущества и недостатки неметаллической арматуры

Пожалуй, самым значимым достоинством стеклопластиковой арматуры является ее инертность по отношению к различным агрессивным средам. Так, фундаменту, который усилен при помощи такой арматуры, не страшна соленая морская вода, а также растворы, содержащие в себе щелочные и кислотные составляющие. Не менее важными преимуществами композитных армирующих элементов являются:

• неподверженность процессам гниения, образованию и развитию коррозии;
• небольшой вес (так, один метр стеклопластиковой арматуры, имеющей диаметр 6 мм, весит всего 0,05 кг, в то время как масса метра такого же прутка, изготовленного из металла, составляет 0,395 кг);
• прозрачность для магнитных волн и радиоволн благодаря диэлектрическому материалу;
• отсутствие больших сложностей при перевозке и использовании;
• близость коэффициента теплового расширения к соответствующему показателю для бетона;
• универсальность и простота использования, позволяющие применять такую арматуру во многих сферах.

Сравнение параметров композитной и стальной арматуры

Если говорить о применении стеклопластиковой арматуры, то она, как и изделия подобного назначения из металла, используется для укрепления фундаментов, бетонных колонн, столбов, опорных конструкций другого назначения. Кроме того, такую арматуру применяют в дорожном строительстве, для укрепления промышленных полов, стен септиков, тротуаров, настилов, ограждающих конструкций и др.

Стеклопластиковой арматурой часто заменяют металлические прутки при производстве плит перекрытия и фасонных изделий из бетона. Опыт использования арматуры из композитных материалов свидетельствует о том, что она хорошо демонстрирует себя в качестве элемента укрепления фундаментов деревянных и каркасных домов.

Таблица равнопрочной замены металлической арматуры на стеклопластиковую

Если говорить о недостатках стеклопластиковой арматуры, то к ним следует отнести следующие.

• Арматура, изготовленная из стеклопластика, плохо переносит высокие температуры.
• По сравнению с металлическими изделиями, стеклопластиковая арматура значительно хуже переносит растягивающие и сжимающие нагрузки. Так, модуль упругости металлических арматурных прутков в 3,5 раза выше, чем у изделий из стеклопластика. Фундамент для крупного строительного объекта, для укрепления которого используется такая арматура, необходимо заливать очень медленно, постоянно корректируя свои действия. Если не придерживаться такой рекомендации специалистов, обладающих большим опытом использования данного материала, то бетонный каркас может «поплыть».
• При значительных нагрузках каркас из стеклопластиковой арматуры может начать выгибаться, что приводит к сколам, трещинам и другим дефектам бетонных конструкций.

Какая арматура лучше для фундамента железная или пластиковая. Предмет рассмотрения и немного теории

Для ненапряженных конструкций используется арматура А240, А400, А500, А500С.

• А240 — это гладкая арматура, которая используется как вспомогательная. Гладкая арматура необходима в качестве хомутов для пространственных каркасов и привязки сеток из рабочей арматуры.
• А400, А500, А500С — это рабочая арматура, которая воспринимает растягивающие усилия от собственного веса конструкций и внешних нагрузок.

Если говорить про арматуру А500, то для её производства применяются сплавы с содержанием углерода выше 0,6%. Данный показатель говорит, что гибкость и свариваемость этой арматуры ограничены.

А500С содержит углерода в два раза меньше, а значит она более пластична, прекрасно гнётся и хорошо сваривается. По этой причине в малоэтажном строительстве преимущественно применяется арматура А500С. Приставка «С» означает, что арматура сварная. Профиль этой арматуры выполнен в серповидной форме для улучшения адгезии с бетоном; продольные рёбра при этом не пересекаются с боковыми. Ещё её называют арматурой периодического сечения.

В публикации использованы изображения из открытых источников

В публикации использованы изображения из открытых источников

Композитная арматура представляет собой стержни из стеклянных, базальтовых, углеродных или синтетических волокон, пропитанных полимерным связующим. Образцы из углеродных или синтетических волокон можно не брать в расчёт из-за очень высокой стоимости — в частном строительстве её не применяют. Остановимся на самом доступном и распространённом варианте — стеклопластиковой арматуре.

Стеклопластиковая арматура подразделяется на несколько видов:

• арматура с периодическим (классическим) профилем;
• с песчаным покрытием;
• с периодическим профилем и песчаным покрытием.

Песчаное покрытие наносится для усиления адгезии с бетоном.

Для сравнения возьмём стеклопластиковую и стальную арматуру А500 с одинаковым сечением 12 мм.

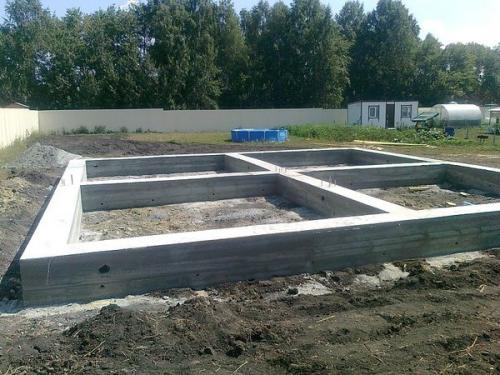

Арматура на фундамент расчет.

занимает основное место среди всех опорных конструкций для зданий и сооружений.

Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.

Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.

Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работаи металлической арматуры.

Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий .

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается .

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура . Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции :

• Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
• Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко .

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой) .

Онлайн калькулятор

Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис —ленточного фундамента.

Инструкция по работе с калькулятором

В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.

Например, нанеобходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.

В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — , количества бетона и т.д.

Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .

ВАЖНО!

Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.

Порядок расчета

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно .

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что погружения рабочей арматуры не должна превышать 2-5 см, получаем :

• Для лент толщиной менее 50 см — 2 рабочих стержня.
• Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.
