Ленточный фундамент своими руками.

Ленточный фундамент своими руками.

Требования, предъявляемые к фундаменту, весьма высоки.

Прочность и надежность основания относятся к основным, но не единственным задачам, возлагаемым на опорные конструкции.

Ленточный фундамент способен выполнять свои функции в различных условиях, что подтверждено многовековыми исследованиями.

Высокая популярность ленты обусловлена оптимальным сочетанием несущей способности и экономичности, простоты и долговечности.

Основным достоинством считается возможность самостоятельного возведения.

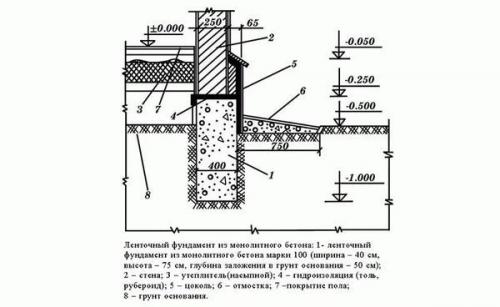

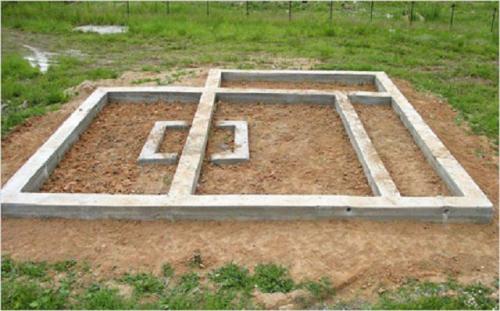

Ленточный фундамент представляет собой сплошную замкнутую опорную конструкцию, расположенную под всеми внешними и внутренними несущими стенами. Фактически, это — заглубленный цоколь, способный выдерживать нагрузки от веса здания, давление грунта и прочие воздействия.

Существуют следующие разновидности ленточного фундамента :

• Монолитный. Представляет собой цельную отливку из железобетона, имеет максимальную прочность и несущую способность.
• Сборный. Лента строится из отдельных фрагментов или элементов — фундаментных блоков (ФБС), кирпича, природного камня и т.д. Эксплуатационные качества этого типа основания несколько ниже, чем у монолитной ленты.
• Комбинированный. Представляет собой сочетание ленточного основания с другим типом — например, свайно-ленточный. Позволяет получить опорные точки, на которых устанавливается несущий пояс.

Кроме того, существуют разновидности по :

• Незаглубленный. Создается на абсолютно неподвижных грунтах — скалах, прочных устойчивых почвах. Встречается крайне редко.
• Мелкозаглубленный. Используется для строительства на прочных почвах, не подверженных морозному пучению. Глубина заложения меньше уровня зимнего промерзания грунта.
• Заглубленный. Глубина заложения такой ленты несколько ниже уровня промерзания грунта. Используется для самых массивных и тяжелых построек, годится для большинства типов грунта и гидрогеологических условий.

Выбор подходящего типа обусловлен анализом всех условий участка — составом грунта, количеством и свойствами слоев, глубиной залегания почвенных вод и т.д.

Для каких построек он подходит

Ленточные основания являются надежной опорой для зданий из различных материалов:

• Дерево.
• Пено- и газобетон.
• Кирпич.
• Бетонные плиты.

Материал и количество этажей определяют вес здания, от которого зависят расчетные параметры ленты — степень заглубления и толщина. Наряду с особенностями грунта, параметры здания являются основным материалом для выполнения инженерных расчетов при проектировании.

как рассчитать глубину

ленточного фундамента зависит от типа основания. е сли планируется строительство варианта, то необходимо опираться на табличные данные снип, отображающие глубину промерзания грунта в данном регионе.

При строительстве мелкозаглубленного типа ленты учитывается состав грунта, наличие и глубина залегания грунтовых вод. К оптимальной глубине принято относить 0,75-1 м, но на устойчивых и сухих грунтах глубину можно немного уменьшить.

ОБРАТИТЕ ВНИМАНИЕ!

Наиболее распространенной глубиной погружения мелкозаглубленной ленты считается 0,7 м.

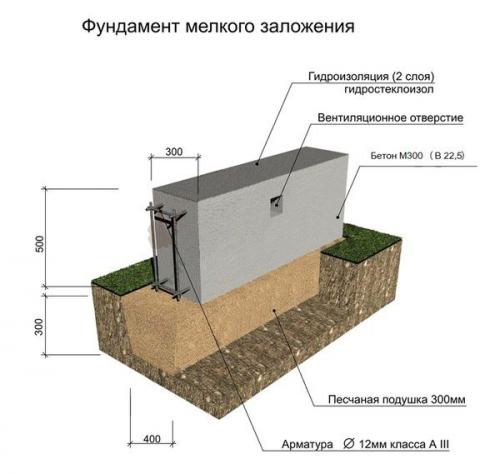

Как устроен мелкозаглубленный ленточный фундамент

практически полностью повторяет заглубленный вариант, только с меньшим уровнем погружения.

Присутствует траншея, в которой создается дренажный слой засыпки и заливается бетонная лента .

Конструкция основания имеет меньшие возможности, чем полноценная лента, но, для относительно небольших малоэтажных построек ее несущей способности вполне хватает.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании ленточного фундамента :

• Подготовка.
• Разметка участка.

ВАЖНО!

Ленточный фундамент виды. Виды ленточного фундамента

Главный критерий, по которому различаются основания, – глубина залегания. Она зависит от массивности постройки и типа почвы. Также значение имеют конструктивные особенности ленты.

Цельнолитой

Другое название – заливной, или монолитный, фундамент. Его устанавливают на месте строительства. Саму бетонную полосу обязательно армируют, а перед ее сооружением возводят деревянную опалубку, предотвращающую растекание раствора.

Характеристиками цельнолитого фундамента являются:

1. Простота возведения.
2. Надежность конструкции.
3. Высокая устойчивость к изгибающим нагрузкам.

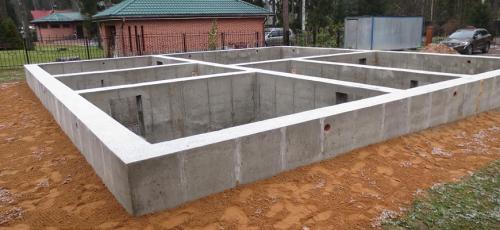

Цельнолитой фундамент имеет надежную конструкцию.

Заливка бетона должна проходить за 1 прием, т.к. важно, чтобы вся конструкция затвердевала равномерно. Ее недостаток – большая масса такого основания.

Сборный

Фундамент сооружают при помощи готовых железобетонных блоков. Их раскладывают на участке, скрепляя между собой цементным раствором. Армирование конструкций применяют, однако делать это необязательно. Сборный фундамент используют преимущественно при строительстве небольших домов (до 5 этажей). По своим несущим качествам он ни в чем не уступает цельнолитому основанию.

Его особенности:

1. Несложные подготовительные работы.
2. Высокая устойчивость конструкций к холоду, что делает возможным строительство основания в зимний период.
3. Быстрота ее монтажа.

Однако фундамент не подходит для грунтов с органическими примесями (торфом, илом).

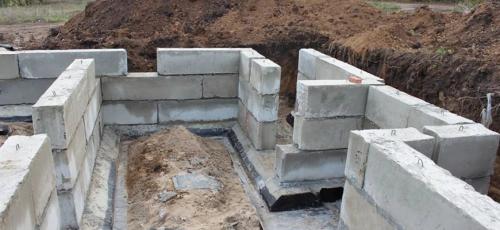

Сборный фундамент делают из железобетонных блоков.

К этой разновидности также относится свайно-ленточный фундамент. Для доставки блоков на место строительства необходимо привлекать подъемную и погрузочную технику, что увеличивает стоимость фундамента. При этом сами материалы дешевые.

Кроме того, при соединении конструкций между собой часто возникает проблема подгона по размеру разных элементов, что замедляет процесс укладки фундамента.

Самый дешевый фундамент своими руками. Фундамент своими руками. Дешево. Быстро. Надежно.

Давно не было постов про строительство домов. А я тут другу на днях помогал. Вот и решил рассказать.

Все знают, какое дорогое удовольствие, построить свой собственный дом. Особенно большой. Ну как большой - 10*8 метров по периметру. Или по фундаменту, не знаю как правильно.

Вводные.

Друг - Денис - 1 шт - бесценно.

Желание друга постоить дом - огромное.

Желание, мое, помочь другу в строительстве дома -огромноебольшое.

Дом начинается стуалетафундамента.

Сначала Денис хотел заказать ленточный фундамент. Для этого нужно было копать. Много копать.

Копать

10+10+8+8 метров=36 метров

Ширина 50 см

глубина 1,5 метра

Копать самому оказалось оченьленивотяжело. Решили нанять Друзей из Азии. Они согласились только за 8000 рублей.

Плюсуем туда еще опалубку и вязку арматуры = 6000 рублей

Итого уже 14000 рублей.

Ну естественно еще и цемент, но он в любом случае нужен, пока не будем его учитывать, потом объясню почему.

В итоге было принято решение сделать все самим и качественно, ну точнее 14000 рублейпропить в следующую субботусэкономить.

Купили буровую установку и нашли нефть, так бы я рассказывал мужикам на рыбалке.

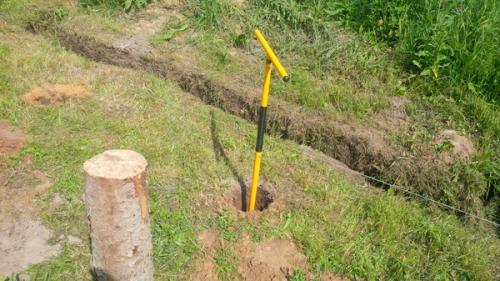

Но мы купили обычный земляной бур.

У нас было 2 пластмассовых ведра, пластмассовое корыто, 100 кг арматуры, 6 кубов досок, 13 мешков цемента S500, одна лопата, 100 литров воды для раствора, 5 кубов чистейшего речного песка, 4 литра воды питьевой, жаренная курица в переносном чемоданчике холодильнике, соленые огурцы,2 грамма фена,жестокое похмелье у меня и отличную погоду. Единственное, что меня беспокоило — это палящее солнце и загар. В мире нет никого более беспомощного, безответственного и безнравственного, чем человек с обожженной кожей. И я знал, что довольно скоро мы в это окунёмся.

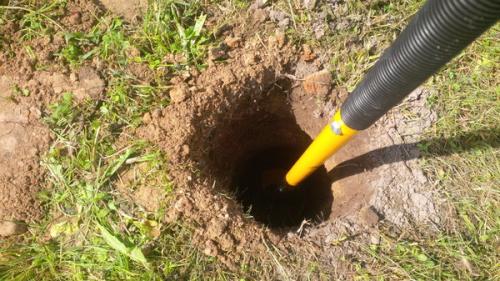

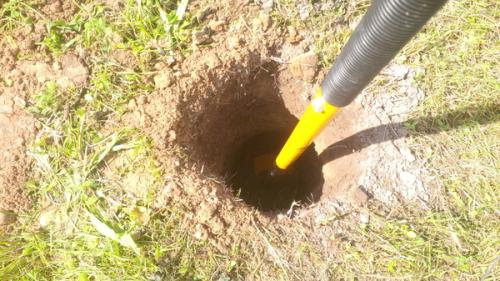

Я бурил. 1,5 метра, каждая лунка.

Долго и упорно. По кругу периметра получилось 24 лунки или дырки, кому как нравится.

Бур вкручивается очень хорошо. Я, честно говоря, был удивлен. НО. Больше 3-х оборотов за раз, вкапываться не стоит, потом просто его не вытащить. Особенно на глубине больше метра, где глина. Четко и методично по 2 оборота.

Кому интересно зачем пенек. Отвечу в коментах.

На каждую лунку уходит примерно 15 минут. Когда уже натренировался. На первые 3 ушло 1,5 часа. Но тут еще играло роль похмелье. Я хорошенько погулял в пятницу.

Сразу за мной шел Денис с песком в тачке изакапывал лункиделал подушки, по две лопаты песка в каждую лунку.

Ну а далее все просто. В каждую лунку заливаем раствор, вставляем пару арматур, для ….сами знаете чего. Таким образом у нас получается 24 столба, высотой или глубиной 1,5 метра вниз.

После того как все это дело застынет. Обкапываем немного по периметру и делаем опалубку. Чтобы в дальнейшем залить бетон. Который мы сами конечно месить не будем, так как это уже очень долго и тяжело. 36 метров в длинну будем фундамент. А высота его 40 сантиметров.

Про опалубку пост будет позже.

Надеюсь все получится.

В итоге мы сильно сэкономили. Хоть и потратили время - один выходной с 9.00 до 16.00 с перерывом на обед.

Спасибо за внимание.

Простой фундамент своими руками. Легкие виды фундаментов для постройки дома своими руками

При строительстве частного дома большинство застройщиков стремится возвести легкое строение, не предполагающее серьезных финансовых затрат. При этом фундамент дома должен соответствовать требованиям ГОСТов и СНИПов, чтобы постройка простояла как минимум 50–80 лет.

Разновидности фундамента: от простого к сложному

Основными отличиями фундаментов, помимо материалов, с помощью которых их строят, являются несколько факторов:

• скорость возведения;
• стоимость;
• несущая способность.

Также в этот список входит морозостойкость и другие инженерные требования, в том числе совместимость с грунтом. Кроме того, выбор основания напрямую зависит от того, деревянный это будет дом или каменный.

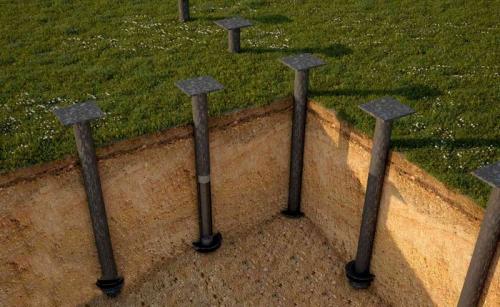

Свайно-винтовой

Самый простой и дешевый фундамент, состоящий из свай любого рода или специальных винтов, которые вкручивают в землю. Принцип один и тот же, отличия лишь в материалах. Свайный вариант всегда имеет целостную конструкцию. В качестве свай применяют:

• металлические трубы крупного сечения;
• бревна или брус сечением 150–200 мм;
• двутавровые балки;
• железобетонные изделия.

Данная основа способна выдержать только легкий дом, например, каркасный, имеющий 1–2 этажа без подвала. Минус лишь в том, что железо, соприкасаясь с почвой, ржавеет, и срок службы свайно-винтового фундамента не превышает 50 лет.

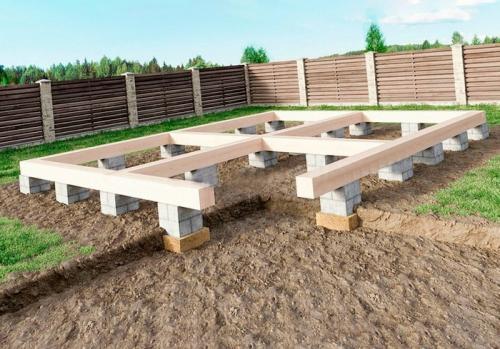

Столбчатый

Отличие столбчатого от свайного варианта заключается в целостности конструкции. Столбы можно конструировать из разборных материалов, например:

• кирпича;
• камня;
• шлакоблока.

Для столбов также вырывают ямы, укладывают элементы конструкции и скрепляют их при помощи цемента. Расстояние между ними составляет максимум 3 м. Это более надежная основа, чем свайная, минус лишь в том, что строительство стен можно осуществлять только после того, как бетон полностью застынет.

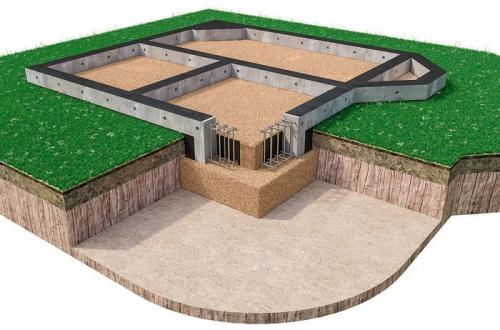

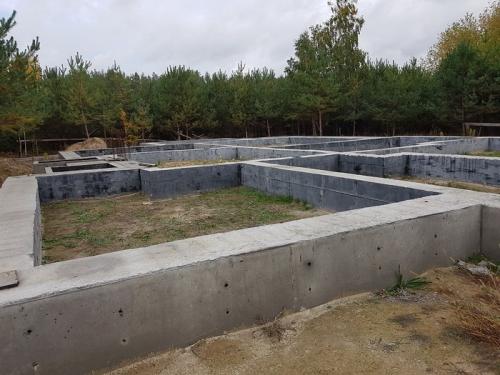

Ленточный

Более надежный и самый распространенный вид фундамента среди частных застройщиков. Подразделяют его на 2 вида:

• мелкозаглубленный;
• глубокозаглубленный.

Разница между ними в следующем. Котлован для первого варианта выкапывают выше уровня промерзания, для второго, соответственно, ниже. Ленточный фундамент способен выдержать более сложное строение с 3 этажами и подвалом или цоколем.

Для его создания необходимо вырыть траншею в 0,8-1,5 м, построить опалубку из дерева. В качестве первого слоя засыпают песок на 20–30 см, который служит гидроизоляцией. Затем укладывают щебень, 2–3 уровня арматуры. Котлован заливают цементным раствором и оставляют застывать на 2–4 недели.

Также существует монолитный фундамент, но его редко используют для строительства частных домов. Для данной основы требуются серьезные финансовые вложения, порой составляющие 50% от стоимости всего дома. К легким видам фундамента он не относится.

Мелкозаглубленный ленточный фундамент своими руками. Правильный мелкозаглубленный ленточный фундамент: инструкция

Важно соблюдать все технические стандарты и регламенты строительных работ на всех этапах монтажа МЗЛФ. Нужно неукоснительно действовать согласно рекомендуемому порядку действий, не пропуская ни одного этапа. Вся эта технология была опробована многими поколениями строителей, поэтому заниматься самодеятельностью мы настоятельно не рекомендуем. Ниже рассмотрим более подробно основные шаги.

Предварительный этап: траншея

После того как составлен подробный план, можно переходить к реализации проекта. В начале следует снять верхний слой земли, чтобы оставшаяся поверхность была ровной по горизонтали. Этому уделяется особое внимание, ведь если уровень потерян, то строительство может закончиться плачевно. После этого на месте будущего дома происходит разметка участка. С помощью колышков, вбитых в землю, и натянутых веревок появляются очертания места под заглубление. Так мы обозначили границы траншеи, которую будем копать.

В процессе самой копки обязательно подчищают углы и все пересечения. Дно делают относительно ровным, чтобы его линия шла параллельно земле. Дальнейшая технология мелкозаглубленного ленточного фундамента подразумевает создание на дне подушки из песка (и щебня, при необходимости). Как ее правильно сделать, мы описывали выше. Напоминаем, что после отсыпания фракции следует ее плотно утрамбовать. Когда подложка готова, ее поверхность обязательно застилается изолирующим материалом. Это может быть геотекстиль, рубероид, или заливка тонкого слоя подбетонки.

Бетон не является устойчивым материалом при воздействии продолжительных растягивающих нагрузок. Давление он выдерживает отлично, однако воздействие осевой силы может разрушить целостность конструкции. Чтобы минимизировать риск деформации основания его перед заливкой усиливают с помощью специального металлопроката. Армирование происходит путем создания своеобразного скелета внутри бетонной ленты, все детали которой прочно связаны между собой. МЗЛФ под дом без такого упрочнения будет настолько подвержен трещинам и расслоению, что можно не успеть даже выложить стены. Поэтому данный этап считается обязательным. Технология вязки элементов заслуживает отдельного внимания. На разных участках фундамента техника стыковки деталей может отличаться. Где-то допустима сварка, а в других местах следует именно связывать прутки, чтобы в конструкции сохранялась определенная подвижность и пластичность при силовых воздействиях.

Как правильно залить фундамент поэтапно. Преимущества и недостатки ленточного фундамента

Ленточный фундамент — это монолитная полоса бетонного раствора, на которой возводятся все несущие стены строения.

Ленточный фундамент — надежная основа для возведения стен здания

Этот вид основания применяется в следующих случаях:

• Под возведение частных домов и хозяйственных построек из материалов, имеющих значительную массу, таких, как камень, бетон, кирпич, шлакоблоки и другие материалы.
• В случаях, когда в общем плане постройки предполагается подземный гараж, цокольный этаж или подвал.
• Для строительства домов, имеющих тяжелое перекрытие или же мансарду.
• В регионах, где преобладает преимущественно неоднородный грунт.

Нужно отметить, что установка ленточного фундамента подходит для почти всех видов грунтов, за исключением, пожалуй, только просадочных и торфяников — это обязательно нужно учитывать, выбирая тип основания под постройку собственного дома.

Чтобы знать, чего можно ожидать от ленточного фундамента в процессе эксплуатации, необходимо владеть информацией о достоинствах и недостатках этой конструкции.

Достоинства:

• Ленточный фундаме нт сп особен выдержать большие нагрузки, ничуть не меньшие, чем монолитное основание.
• Он отличается сравнительной простотой подготовительных мероприятий, которые могут быть вполне проведены самостоятельно.
• У ленточного фундамента всегда большой эксплуатационный период, безусловно, при правильном его строительстве и обеспечении нужных степеней защиты конструкции (гидроизоляции и утепления).
• Достоинством можно считать многообразие конкретных видов ленточного фундамента, из которых можно выбрать тот, который в наибольшей степени подходит по технологическим и финансовым возможностям.
• Ленточная основа обойдется гораздо дешевле, чем монолитная, хотя практически не уступает ей в прочности.
• Эта конструкция позволяет более качественно произвести термоизоляцию полов в доме, создав многослойную утеплительную «подушку» .

Недостатки:

• Ленточный фундамент не подходит для устройства в некоторых грунтах.
• По строительной технологии вся толщина фундамента должна быть залита за один прием , а такое количество бетона самостоятельно приготовить очень сложно. В связи с этим возникает необходимость обращения к строительным фирмам-изготовителям, имеющим специальное оборудование и технику.
• Работа, даже при подготовке к заливке бетона, достаточно трудоемкая , и займет немало времени. Без помощников будет обойтись сложно.

Как видно из представленных качеств ленточного фундамента, положительные имеют значительный перевес над отрицательными.

Ленточный фундамент чертеж. Чертежи

Чертеж ленточного фундамента

Использование чертежей для армирования ленточного фундамента обязательно, если вы хотите соорудить надежную долговечную конструкцию. Используя чертежи можно вычислить все необходимые параметры, расход материалов, а также произвести армирование конструкции в соответствии с технологией.

На примере чертежей можно подробно рассмотреть схему армирования фундамента или любой другой конструкции.

В основном в них отображаются:

1. Возможные нагрузки действующие на фундамент дома.
2. Правильную схему армирования фундамента с обозначением всех пересечений и узлов.
3. Правильное армирование перекрытий и углов.

Схема монтажа фундамента должна отображать:

1. Фрагмент фундамента в поперечном сечении с обозначением всех параметров.
2. Наличие песочной подушки.
3. Уровень заглубления фундамента в грунт.
4. Фрагмент арматуры с обозначением ее параметров.

Как правильно начертить?

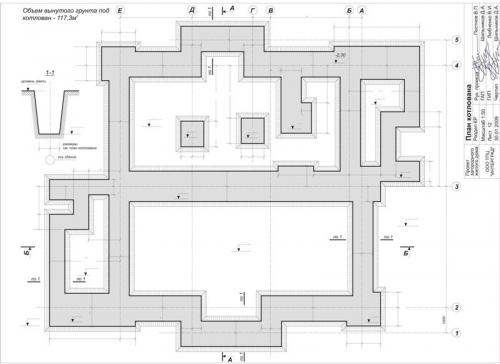

Пример чертежа котлована

Любое строительство фундамента начинается с рытья котлована. Именно этот начальный этап следует учитывать при проектировании конструкции. Комплект чертежей должен включать и чертеж котлована под фундамент. Разберем, как правильно вырыть котлован под фундамент.

Для каждого типа фундамента существуют определенные данные установленные СНиП по технике безопасности. Подобную таблицу легко найти в интернете.

Рассмотрим вариант задачи рытья котлована и пошаговую инструкцию как нарисовать чертеж.

Задача. Участок без перепадов высот, значение абсолютной отметки существующего грунта 51,3. Отметка 0,000 в условном значении – 52,07. Отметка низа плиты фундамента -3,000. Бетонная подготовка предусмотрена для размещения под плитой, толщиной в 100 мм. Участок под стройку не стеснен хозяйственными строениями, почва – суглинок.

Следует обратить внимание на то, что относительные отметки на чертеже как правило указываются с двумя знаками после запятой, а относительные – с тремя:

1. Производим вычисление абсолютной отметки низа плиты фундамента: 52,07 – 3,0 = 49,07 м.
2. Производим вычисление абсолютной отметки дна котлована: 49,07 – 0,1 = 48,97 м.
3. Глубина котлована: 51,30 – 48,97 = 2,33 м.

Удобнее всего за угол откоса котлована принять значение в 45 градусов.

Ознакомимся с поэтапным примером выполнения чертежа котлована:

1. Выполняем нанесение на бумагу сетки состоящей из крайних осей и контура фундамента котлована.
2. Выполняем отступ наружу на 100 мм от контура фундамента. Получаем контур подготовки.
3. Выполняем отступ наружу на 500 мм от контура подготовки. Эта цифра служит допустимым минимумом откоса, оговоренного нормами (в предыдущей редакции он составлял 300 мм). Это будет линия дна котлована.
4. Далее следует выполнить отступ от границы дна котлована, 2,33 мм . Поскольку откосы находятся под наклоном в 45 градусов, то их высота, в плане, равна глубине котлована. Этот отступ послужит линией верха откоса. По ней следует нанести условное обозначение для откосов в виде штрих пунктира из длинных и коротких черточек, пролегающих перпендекулярно контуру.
5. После предыдущего шага , все, уже лишние, линии следует удалить. К ним относятся: линия фундамента и контура подготовки. Нанесите отметку дна котлована и отметку уровня земли.
6. Выполняем нанесение недостающих размеров: привязки углов котлована к отстоям.
7. Вносим правки и примечания об соответствии относительных отметок абсолютным.
8. По желанию выполняем зарисовку макета фундамента в поперечном разрезе с обозначением всех необходимых отметок.
