Расчет арматуры для ленточного фундамента под забор. Ленточный фундамент под забор
При самостоятельном проведении работ по установке забора на участке чаще всего при выборе основания отдают предпочтение устройству ленточного фундамента. Он отлично выдерживает массивные типы заборов, устанавливаемые на грунтах, имеющих склонность к сезонному вспучиванию. Прочная железобетонная конструкция ленточного фундамента обеспечивает его надежность и долговечность, а также высокую несущую способность – ленточный фундамент с легкостью выдержит монолитный или сборный забор из бетона или натурального камня высотой до 2,5 метров.
Ленточный фундамент под забор представляет собой конструкцию в виде монолитной ленты из бетона шириной до 30 см, вообще, ширина фундамента напрямую зависит от размеров опор и вида ограждения. Фундамент возводится по всему периметру забора, глубина его заложения составляет 0,5 – 0,7 м.
Для заливки фундамента применяют бетон марки М200-300. При возведении особенно массивных заборов или при производстве работ по устройству фундамента в холодное время года допустимо использование бетона марки М-400. Изнутри рекомендуется устроить армировочный каркас из арматуры диаметром 8-12 мм, что обеспечит перераспределение нагрузки и предохранит фундамент от разрушения.
Устройство
В связи с тем, что глубина заложения ленточного фундамента для забора не превышает уровня промерзания грунта, его относят к категории мелкозаглубленных фундаментов. При строительстве забора следует учесть, что такое основание может подвергаться деформации, происхождение которой связано с сезонным вспучиванием грунта, поднимающегося при промерзании и опускающегося при оттаивании и повышении температуры.
При однородном грунте, расположенном в пределах всего периметра ограждения пучин можно не бояться. Если же фундамент приходится устраивать на пучинистом грунте, то следует устроить гравийную или песчаную отсыпку основания, идеально, если это будет сделано на всю глубину промерзания. Как вариант при очень пучинистых грунтах можно рассмотреть возможность устройства более дорогого свайно-ленточного фундамента.
Порядок выполнения работ при устройстве ленточного фундамента для забора является следующим:
- Рытье траншеи по всему периметру будущего забора шириной на 20 см больше ширины ленты, полученной расчетным путем. Глубина траншеи, как правило, находится в пределах 0,5-0,7 м и определяется типом грунта и массой конструкции.
- Подготовка дна траншеи – засыпка слоя песка толщиной 10-15 см с последующей трамбовкой. Для лучшего уплотнения песок следует смочить водой.
- Если секции забора будут опираться на столбы, то следует пробурить лунки диаметром 20 см на расстоянии 2,5-3 м друг от друга. При этом глубина лунки должна превосходить глубину траншеи, как минимум, на 0,4 м. При установке столбов на дно лунок следует также засыпать слой песка толщиной 10 см и уплотнить его
- Установка опалубки для заливки фундамента. Для изготовления опалубки можно применять фанеру или оструганные и хорошо подогнанные доски. Опалубку следует выставить по уровню и закрепить распорками. Чтобы не испортить доски бетоном внутреннюю сторону можно закрыть полиэтиленовой пленкой.
- Следующим шагом является вязка арматуры. Для армирования применяют четыре попарно расположенные горизонтальные прутья, скрепленные в жесткий каркас с помощью горизонтальных и вертикальных прутков, расположенных с шагом 0,5 м. Вертикальные прутки нельзя забивать в землю – их следует устанавливать в специальные подстаканники из пластика. Вязка выполняется при помощи крючка и специальной проволоки. В углах будущего фундамента края прутков лучше всего взять в хомут. Металлические прутья каркаса должны быть скрыты под слоем бетона толщиной не менее 5 см.
- Для установки несущих столбов следует предусмотреть устройство армирующих поясов, связанных с армирующим каркасом фундамента. Основная задача таких поясов сводится к равномерному распределению боковой нагрузки.
- Последним шагом будет заливка бетона.
Сколько нужно арматуры на фундамент 8х8. Армирование
В параметрах :
Материал дома — выбор материала не влияет на расчет, а лишь выводит в расчетной таблице рекомендуемый шаг ячейки армирования плиты. В любом случае шаг ячейки должен вычислять проектировщик дома, данное значение приведено для справки.
Диаметр рабочей арматуры — диаметр основной рабочей арматуры (сетки) фундамента из вашего проекта.
Шаг ячейки рабочей арматуры — расстояние между рядами рабочей арматуры.
Диаметр поперечной арматуры — диаметр арматуры которая служит для разделения нижнего и верхнего слоев арматуры (паук).

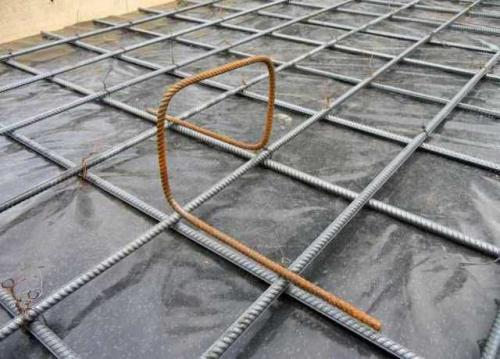

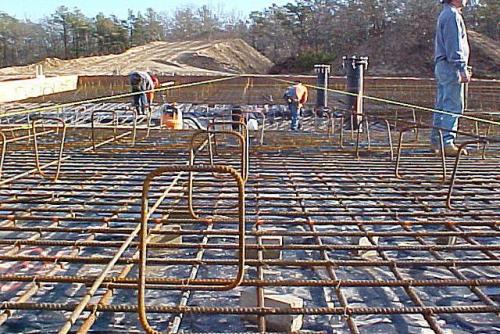

Паук из арматуры
В расчете:
Рекомендуемый диаметр рабочей арматуры — зависит от большего значения длины и ширины плиты. От 0 до 3 метров, рекомендуемый диаметр = 10 мм, от 3 до 10 метров диаметр = 12 мм, от 10 до 20 метров диаметр = 14 мм. Данное значение приведено исключительно для справки.
Рекомендуемый диаметр поперечной арматуры — если высота плиты меньше 30 см, то диаметр = 8 мм, если высота плиты больше 30 см, то диаметр = 10 мм. Значение приведено исключительно для справки.
Рекомендуемый размер ячейки рабочей арматуры — зависит от выбранного материала дома. Значение приведено исключительно для справки.
Количество слоев рабочей арматуры — если высота плиты меньше или равна 15 см, то количество слоев (сеток) =1, если высота плиты больше 15 см, количество слоев рабочей арматуры = 2.
Минимальный нахлест рабочей арматуры при соединении в одном ряду = 40 умножить на диаметр рабочей арматуры.
Длина рабочей арматуры рассчитывается с учетом усиления под стенами — добавляется по одному ряду арматуры по краям фундамента (шаг ячейки в два раза меньше заданного), усиление под внутренние стены нужно учитывать самостоятельно.
Количество подставок — рассчитывается с плотностью 2 штука на м².
Сколько нужно арматуры на фундамент 10х10. Подсчет количества арматуры
Сколько потребуется металлической арматуры для фундамента проще всего рассчитать на примере основания размером 10х10 м.
Поскольку каркас арматуры – один из наиболее дорогостоящих элементов основания, чтобы избежать лишних расходов, надо особенно тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для того, чтобы рассчитать необходимое количество арматуры используется следующая формула: L=4xP, где:
- «L» — это то количество материала, которое необходимо для продольных несущих стержней арматуры;
- «Р» — это периметр фундамента.
Сколько нужно арматуры для перемычек, считается по немного иной формуле: L=10xP. Разница в формулах объясняется тем, что для создания перемычек материала надо более, чем в два раза.
Используется в данном случае арматура диаметров от 10 до 12 мм. Прутья надо располагать двумя поясами, надежно соединенными один с другим.
Каждый такой пояс представляет собой арматурную сетку с диаметром ячейки около 20 см. При условии, что толщина каркаса составляет порядка 20 см, длина перемычек должна быть 25 см.
Если произвести несложные расчеты, расход арматуры рассчитать оказывается довольно просто: на 10 м плиты надо 51 металлических стержней, длина каждого из которых составляет 10 м. Для перпендикулярной сетки нужно аналогичное количество прутьев. Итого общий расход арматурных прутьев составит для одного пояса 102 прута. Сколько надо прутьев для второго арматурного пояса, сосчитать будет еще проще: 102х2 – 204.Расчет арматуры для плиты. Калькулятор количества арматуры для плитного фундамента
Армирование фундаментной плиты толще 150 мм выполняется, как правило, в два яруса. А это означает, что необходимы те или иные дополнительные элементы конструкции, которые придадут каркасу требуемую объемность, обеспечат расположение верхней и нижней решеток на требуемом расстоянии и свяжут их между собой.
Калькулятор расчета количества дополнительной арматуры для плитного фундамента
Для этих дополнительных элементов обычно используется арматура меньшего диаметра и далее более низкого класса. Если для вязки основных поясов, верхней и нижней решетки должна применяться арматура класса не ниже A-III, диаметром 12 мм и более, то в данном случае есть возможность несколько сэкономить, используя пруты класса А-I или A-II, диаметром 8-10, а при не сильно нагружаемой плите – даже 6 мм. Но общий объем приобретения этого материала тоже может оказаться весьма внушительным – правильно определиться с этим поможет калькулятор расчета количества дополнительной арматуры для плитного фундамента.
Расчёт – несложен, но все же требует определенный пояснений, которые будут приведены ниже.
Калькулятор расчета количества дополнительной арматуры для плитного фундамента
Краткие пояснения по порядку проведения расчета
Итак, необходимо смонтировать две решётки основного армирования, а затем придать им правильное расположение друг относительно друга и связать между собой. Понятно, что диаметр арматурных прутьев и шаг их раскладки прутьев к этому времени уже рассчитаны.
Как рассчитать базовые характеристики армирующего каркаса плитного фундамента?
Нет ничего проще, если воспользоваться калькуляторами, размещенными на страницах нашего портала. Один из них поможет определиться с диаметром прутов и шагом их раскладки (размером ячейки решетки), а второй – подсчитает, какое количество арматуры для этого потребуется.
Теперь необходимо решетки увязать в единую каркасную конструкцию. Оптимальной видится схема, показанная на иллюстрации.

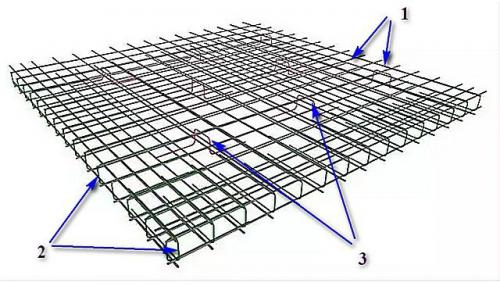

Проверенная схема качественного армирования фундаментной плиты
1 – продольные и поперечные прутья основных армирующих решеток.
2 – П-образные хомуты, которые связывают свободные концы симметрично расположенных прутьев верхней и нижней решеток. Такой подход, кроме всего прочего, дает еще и необходимое усиление каркаса как раз по линии будущего возведения несущих стен дома.
Для изготовления таких П-образных хомутов обычно берутся отрезки арматуры длиной 5×Н, где «Н» – это планируемая толщина фундаментной плиты.
3 – по всей площади плиты расставляются подставки, которые часто называют «пауками» или «лягушками».
«Паук» или «лягушка» — подставка, которая будет обеспечивать необходимое расстояние между верхней и нижней решетками
Размеры такой подставки принимают равными:
— нижние горизонтальные опоры – полтора шага решетки;
— верхняя «полка» — шаг решетки;
— высота зависит от планируемой толщины плиты с тем расчетом, что между ее краями и армирующими решётками должен оставаться просвет порядка 50 мм, чтобы слой застывшего бетона предохранял металла от коррозии.
— «плотность» установки подобных подставок – примерно две штуки на квадратный метр плиты.
Исходя из указанных соотношений, имея в распоряжении необходимые исходные данные, то есть размеры плиты и шаг решетки, несложно найти и необходимое количество арматуры для изготовления дополнительных элементов каркаса, с учетом 10-процентного запаса.
Результат дается в метрах, а также сразу пересчитывается в количество прутов стандартной длины – 11.7 или 6 метров.
Метры в тонны? – нет ничего проще!

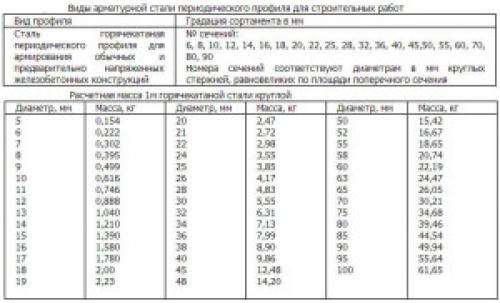

Нередко возникает необходимость перевести количество стандартных прутов в килограммы или тонны. Для такого пересчета длины арматуры в весовой эквивалент воспользуйтесь специальным калькулятором, открыв его кликом по ссылке.
Как самостоятельно залить плитный фундамент?
Подробная информация о применении монолитного плитного фундамента , о его достоинствах и недостатках, о правилах расчета и технологии самостоятельного строительства – в специальной публикации нашего портала.
Расчет арматуры по площади. Как правильно рассчитать диаметр продольной арматуры
Расчёт арматуры для ленточного фундамента дома подразумевает использование основного нормативного документа – СНиП 52-01-2003, в котором указано, что содержание продольной арматуры в железобетонном элементе должно составить не менее 0.1%. Т.е. совокупная площадь сечения прутьев арматуры должна быть не менее 0.1% от рабочей площади поперечного сечения железобетонного элемента.
Правильный расчёт площади поперечного сечения железобетонной ленты следующий: необходимо ширину конструкции умножить на её высоту. Пример: при ширине фундамента дома 50 см и высоте 1 м, его площадь сечения составит 5000 см2. Теперь следует вспомнить СНиП 52-01-2003 и разделить полученное число на 1000, чтобы найти параметр для дальнейшего расчета. Ответ: 5 см2. Многие строители, даже с большим опытом работы, просто выбирают диаметр арматуры «на глазок», и чаще всего это оказываются стержни 8 или 10 мм. Но это неправильно, необходимо использовать установленные нормативными документами формулы и примеры расчётов.
Полезный калькулятор для расчёта ленточного фундамента:.

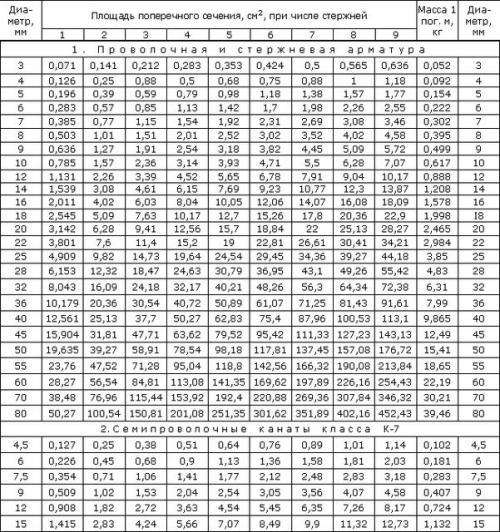

Теперь следует воспользоваться удобной таблицей:
Сверху указано количество стержней. Основное тело таблицы – площадь поперечного сечения арматуры (0.1% от площади поперечного сечения ленты фундамента). Совместив количество стержней и параметр площади сечения, в правой колонке узнаём необходимое сечение арматуры.
При заливке фундамента очень часто применяют стандартную схему монтажа с четырьмя арматурными прутьями. Из таблицы можно почерпнуть все необходимые данные и даже узнать расход арматуры на 1м3 бетона: 4 прутка с площадью поперечного сечения не менее 4 мм2, должны иметь диаметр 12 мм. Если взглянуть немного ниже, то можно использовать и 2 прутка, но тогда диаметр каждого из них должен составлять не менее 16 мм, что будет крайне расточительно.
Удобный калькулятор для ленточного фундамента: http://obystroy.com/kalkulyator-rascheta-kolichestva-betona-lentochnogo-fundamenta
На сегодняшний день, большинство строительных компаний не используется арматуру диаметром 8 мм при заливке бетона, пользуясь простыми расчётами:
- При длине прутка менее чем 3 м, необходимо применять арматуру диаметром 10 мм.
- При длине прутка более чем 3 м, необходимо применять арматуру диаметром 12 мм.
Подбирать диаметр для поперечных стержней ленточного фундамента следует точно также, как и для продольных. Никаких серьёзных особенностей в данном процессе не существует.
Расчет арматуры по площади
Для расчета арматуры для ленточного фундамента дома необходимо использовать основной нормативный документ – СНиП 52-01-2003. В соответствии с этим документом, содержание продольной арматуры в железобетонном элементе должно составить не менее 0.1%. Это означает, что совокупная площадь сечения прутьев арматуры должна быть не менее 0.1% от рабочей площади поперечного сечения железобетонного элемента.
Для правильного расчета площади поперечного сечения железобетонной ленты необходимо умножить ширину конструкции на ее высоту. Например, при ширине фундамента дома 50 см и высоте 1 м, его площадь сечения составит 5000 см2. Затем необходимо разделить полученное число на 1000, чтобы найти параметр для дальнейшего расчета. Ответ: 5 см2.
Многие строители, даже с большим опытом работы, просто выбирают диаметр арматуры «на глазок», и чаще всего это оказываются стержни 8 или 10 мм. Но это неправильно, необходимо использовать установленные нормативными документами формулы и примеры расчетов.
Для удобного расчета ленточного фундамента можно использовать таблицу:
| Количество стержней | Площадь поперечного сечения арматуры (0.1% от площади поперечного сечения ленты фундамента) | Сечение арматуры |
|---|---|---|
| 1 | 5 см2 | 5 мм |
| 2 | 10 см2 | 5 мм |
| 3 | 15 см2 | 5 мм |
| 4 | 20 см2 | 5 мм |
Удобный калькулятор для ленточного фундамента: http://obystroy.com/kalkulyator-rascheta-kolichestva-betona-lentochnogo-fundamenta
Стеклопластиковая арматура для фундамента забора. Укрепление бетона
Некоторые дачники сомневаются: хорош ли новый материал для постройки дома. Может, арматура сломается со временем, или стекло растворится в бетоне от сырости. Волноваться не стоит. Композитный стеклопластик прочнее металла. За прочность в нем отвечают стеклянные волокна, а за гибкость – волокна пластика. Чтобы получился прут арматуры, расплавленные заготовки из обоих материалов растягивают, а потом запекают в таком виде. Волокна стекла и пластика перемешиваются и лежат вдоль прута. Это дает и прочность, и долговечность. Стеклопластик ведет себя совсем не так, как привычное оконное или бутылочное стекло: при падении с высоты не бьется и в бетоне с годами прочности не теряет.
Композитная арматура не нуждается в сварке. Сегменты соединяют стеклопластиковыми креплениями, пластиковыми хомутами, даже металлической проволокой. Зависит от назначения конструкции и возможностей строителя.
Стеклопластиковая арматура подойдет для всех видов работы с бетоном:
- Армирование фундамента под дом, баню или гараж;
- Укрепление стен из монолитного бетона;
- Армирование бетонного каркаса кирпичной и блочной кладки;
- Заливка стяжки пола внутри помещений, бетонных полов, уличных площадок.
Расчеты конструкции из стеклопластиковой арматуры берите, как для бетона: по количеству, форме, толщине элементов. При нагрузках на сдвиг прочность арматуры зависит от крепления – при строительстве фундамента и стен лучше покупать специальный крепежный материал.
