После того, как расчет монолитного перекрытия произведен и вы знаете его габаритные размеры, нужно подсчитать необходимое количество материалов. Сегодня мало кто самостоятельно считает потребность арматуры и бетона, ведь можно воспользоваться специальным онлайн-калькулятором. Это удобно и занимает считанные минуты времени.

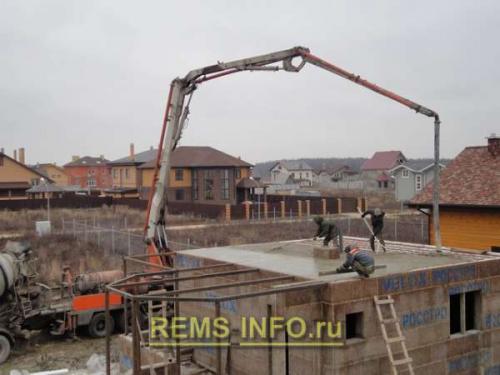

Фото 5. Уплотнение бетонной смеси при сооружении монолитной плиты

Последовательность расчета следующая:

1. Ввести в специальное поле марку бетона.
2. Указать длину, ширину и толщину плиты.
3. Заполнить дополнительные поля (например, по длине арматуры и способу ее крепления) при их наличии.
4. Нажать кнопку «Рассчитать».

После этого калькулятор расчета автоматически выведет всю нужную информацию, которая включает объем и вес бетона, рекомендуемый диаметр арматуры для армирующего каркаса, размер ячейки сетки, величину нахлеста стержней при армировании, необходимое количество прутков в метрах и килограммах, а также данные по материалам для сооружения опалубки.

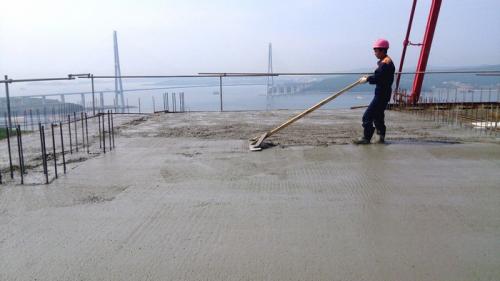

Фото 6. Заглаживание бетонной смеси после заливки и уплотнения

В заключение хотим еще раз напомнить, что приведенные выше данные основаны на рекомендациях строительных норм и правил и актуальны не для всех объектов. Наши эксперты настоятельно рекомендуют доверять расчет параметров монолитного бетонного перекрытия квалифицированным специалистам, которые рассчитают все с учетом предполагаемых кратковременных, постоянных нагрузок и других факторов.

=>

Параметры бетонной горизонтальной несущей и ограждающей конструкции между этажами, как правило, рассчитываются конструктором при проектировании. Однако случаются ситуации, когда застройщики вместо заложенных в проекте сборных ЖБИ решают делать цельнолитую плиту. Также к этому способу прибегают при необходимости перекрыть пролет нестандартной конфигурации, отсутствии возможности подъезда автокрана для подъема и укладки заводских железобетонных изделий. В подобных случаях расчет монолитного перекрытия придется выполнять самостоятельно.

Расчет монолитного перекрытия онлайн. Информация по назначению калькулятора.

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Минимальный диаметр арматуры в плите перекрытия. Армирование монолитного перекрытия — зачем в перекрытие вводят арматуру. Продольное и поперечное армирование.

Бетон отлично работает на сжатие. Арматура — на растяжение. Объединяя два этих элемента, мы получаем композитный материал, железобетон, в котором задействуются сильные стороны каждой составляющей. Очевидно, что арматура должна быть установлена в растянутой зоне бетона и воспринять собой растягивающие усилия. Такую арматуру называют продольной или рабочей. Она должна иметь хорошее сцепление с бетоном, в противном случае он не сможет передать на неё нагрузку. Для рабочего армирования применяют стержни периодического профиля. Обозначаются они A-III (по старому ГОСТу) или А400 (по новому).

Расстояние между арматурными стержнями — это шаг армирования. Для перекрытий его обычно принимают равным 150 или 200 мм.

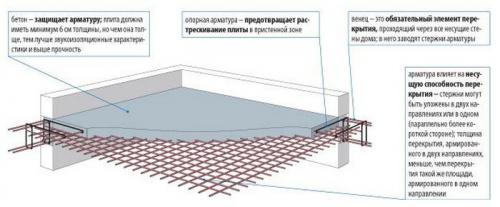

В случае защемления в приопорной зоне возникает опорный момент, формирующий растягивающее усилие в верхней зоне. Поэтому рабочую арматуру в монолитных перекрытиях располагают как в верхней, так и в нижней зоне бетона. Особое внимание следует обратить на нижнее армирование в центре плиты и верхнее у её краев (а также в области опирания на внутренние, промежуточные стены/колонны — если они есть) — именно здесь возникают наибольшие напряжения.

Для обеспечения требуемого положения верхнего армирования при бетонировании применяют поперечное армирование, располагаемое вертикально. Оно может быть в виде поддерживающих каркасов или специальным образом согнутых деталей. В несильно нагруженных плитах они выполняют конструктивную функцию. При больших нагрузках поперечное армирование вовлекается в работу, препятствуя расслаиванию (растрескиванию плиты).

В частном строительстве в плитах перекрытия поперечная арматура обычно выполняет сугубо конструктивную функцию, опорная поперечная сила (сила «среза») воспринимается бетоном. Исключением является наличие точечных опор — стоек (колонн). В этом случае понадобится расчет поперечного армирования в опорной зоне. Поперечная арматура, как правило, предусматривается с гладким профилем. Обозначается он A-I или А240.

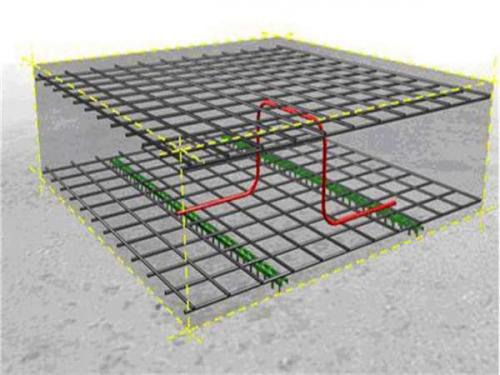

Для поддержания верхнего армирования при бетонировании наибольшее распространение получили гнутые П-образные детали.

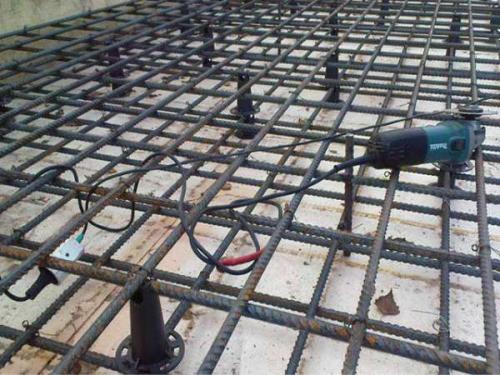

Монтаж арматуры перекрытия.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/mozhno-li-ispolzovat-kompozitnuyu-armaturu-dlya-perekrytiya-kompozitnaya-armatura-v

Подбор арматуры в плите. Какая арматура подойдет?

Для армирования монолитных плит применяют стальную и композитную стеклопластиковую арматуру. Наибольшее распространение сегодня получила стальная арматура А500С , по современному обозначению S500, популярные диаметры для продольных прутьев 10 и 14 мм, а для поперечных 6-8 мм.

Для ключевого армирования монолитной конструкции применяют обязательно рифлёный арматурный прут, чтобы создать наиболее прочную связь ее с бетоном.

Рифлённый арматурный прут:

Для выполнения дополнительных компонентов, не оказывающих большое влияние на несущую способность монолитной плиты, допускается применять гладкую арматуру А1.

Гладкая арматура А1:

Арматура композитная – инновационный стройматериал , который обеспечивает снижение издержек при сооружении объектов. Такая арматура особенно популярна в США и странах ЕС.

Арматура композитная:

Преимущества применения композитной арматуры :

1. Дешевле на 30 и более процентов, чем стальная арматура соответствующего диаметра.
2. Легче в разы, следовательно, себестоимость 1 м²такой монолитной конструкции становится ниже из-за сокращения транспортных расходов, также снижается весовая нагрузка на стены и фундамент, при этом сохраняются более высокие прочностные показатели.
3. Надежнее в эксплуатации, поскольку не требуется антикоррозионная защита.
4. Экологичнее.
5. Теплопроводность в 100 раз меньше чем у стали.
6. Высокая долговечность, увеличивает срок службы плиты до 100 лет.
7. Широкий диапазон диаметров стеклопластиковой арматуры от 6 до 20 мм.

В современной индивидуальном домостроительстве, практикуют при создании монолитных конструкций одновременное применение металлической и стеклопластиковой арматуры.

Требования к материалам

Вся арматура, которую предполагается укладывать в монолитную плиту должна соответствовать проекту на дом и приобретаться с сертификатами, гарантирующими ее качество и соответствие стандарту.

Требования к арматурным изделиям для формирования монолитной плиты перекрытия:

• не должна подвергаться расслоениям;
• ее поверхность не должна содержать любые дефекты в виде раковин;
• она должна полностью соответствовать по внешнему виду и габаритам заводской марке и проектным показателям;
• она должна быть проверена на способность к деформации, арматура считается пригодной, если при ее изгибе на 180 градусов в холодном состоянии не возникли трещины.

Внимание! Арматура для изготовления железобетонных плит перекрытия принимается предварительно напряженной, для отдельных типов конструкций ГОСТом устанавливаются исключения.
