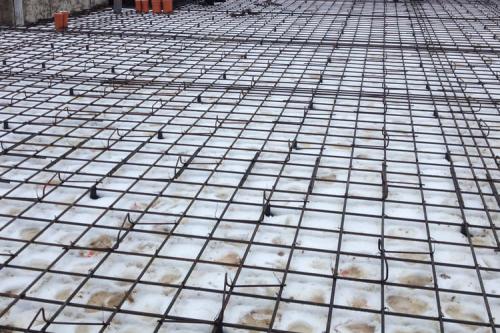

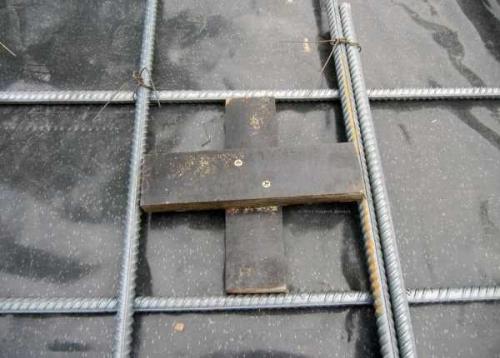

Фундаментная плита с одним слоем арматуры. Схема

Армирование плит не является сложным процессом. Но существует несколько важных правил, которых нужно придерживаться при этой процедуре. Так, укладка арматуры может производиться в один или несколько слоев. Однослойные конструкции желательно применять для плитного фундамента толщиной до 15 см. Если данное значение больше, тогда рекомендовано применять многорядное расположение арматуры.

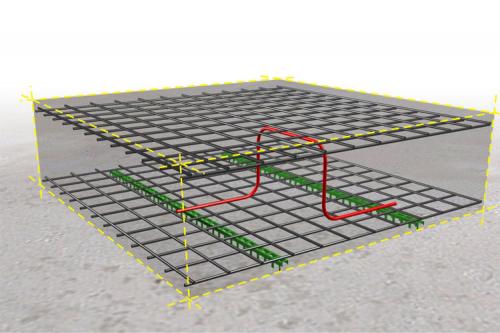

Между собой арматурные слои соединяются с помощью вертикальных опор, которые не позволяют верхнему ряду упасть.

Основная ширина плиты должна формироваться из равномерно расположенных ячеек. Шаг между арматурной проволокой как в поперечном, так и в продольном направлении, подбирается в зависимости от толщины монолита и нагрузки на него. Для деревянных домов проволоку можно вязать между собой на расстоянии 20–30 см, образуя квадратные ячейки. Оптимальным же шагом для кирпичных зданий считается расстояние 20 см.

Если же конструкция относительно легкая, тогда подобное значение допустимо увеличивать до 40 см. Торцы каждой плиты, согласно стандартным нормам, следует армировать с помощью П-образной арматуры. Ее длина должна равняться 2 толщинам самой монолитной плиты.

Данный фактор следует учитывать при проектировании конструкций и выборе армирующих элементов.

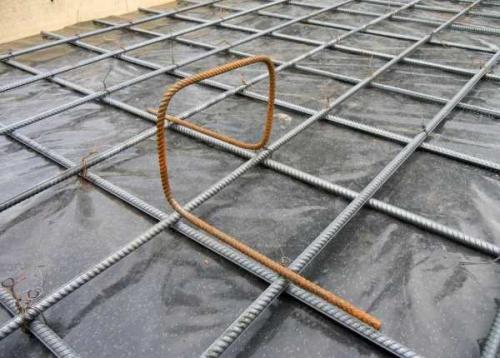

Поддерживающие каркасы (вертикальные стержни) устанавливают с шагом, который аналогичен параметрам расположения арматуры в сетке. Но иногда это значение может увеличиваться в два раза. Но используют это для фундаментов, которые не будут поддаваться очень сильным нагрузкам.

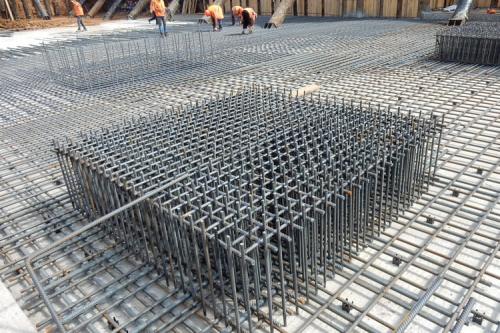

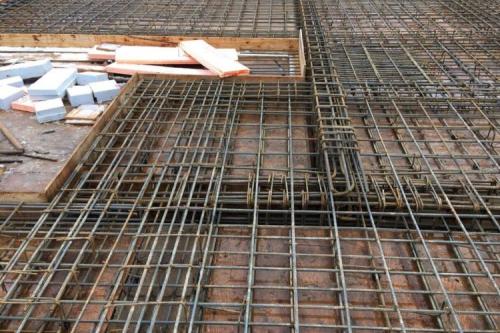

Зоны продавливания формируются с помощью решетки с уменьшенным шагом. Эти сегменты представляют собой часть плиты, на которой в последующем будет располагаться каркас здания (несущие стены). Если основная зона закладывалась с помощью квадратов со стороной 20 см, то в этом месте шаг должен быть примерно 10 см в обе стороны.

При обустройстве зоны сопряжения фундамента и монолитных стен, следует формировать так называемые выпуски. Они представляют собой вертикальные штыри арматуры, которые с помощью вязки соединены основным армирующим каркасом. Такая форма позволяет значительно увеличить прочность и обеспечить качественное соединение опоры с вертикальными элементами. Арматуру при монтаже выпусков следует загибать в виде буквы Г. При этом горизонтальная часть должна иметь длину равную 2 высотам фундамента.

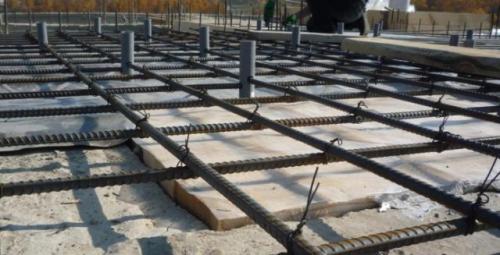

Армирование плиты фундамента в один слой. Схема армирования фундаментной плиты

Схема армирования плитного фундамента выбирается исходя из таких характеристик:

Толщина фундамента. Для фундаментной плиты толщиной 15 сантиметров и менее армирование выполняется одной сеткой, состоящей из продольной и поперечной арматуры. Для большей толщины армирование плиты фундамента выполняется в два слоя. При армировании нужно помнить о защитном слое бетона для арматуры, он защищает арматуру от коррозии. Согласно п. 10.3.2 и таблице 10.1 СП 63.13330.2018 толщина защитного слоя бетона должна составлять:

– На открытом воздухе без дополнительных защитных мероприятий не менее 3 см

– В грунте без дополнительных защитных мероприятий, в монолитных фундаментах при наличии бетонной подготовки не менее 4 см

– В монолитных фундаментах без бетонной подготовки (только для нижней рабочей арматуры) не менее 7 см. Бетонной подготовкой так же может являться щебеночная подушка, так как она не является капиллярным проводником влаги, при условии, что выполнен дренаж и подушка не стоит в воде.

Подушка под фундаментную плиту: Геотекстиль, подбетонка, щебень

Нагрузка на фундамент. Необходимо посчитать общую массу дома, снеговые и ветровые нагрузки в вашем регионе. А также определить, в каких местах будет оказано большее давление на фундамент (несущие стены, колонны).

Несущая способность грунта. Необходимо произвести геологию, определить тип грунта и, используя таблицу из СНиП, выяснить несущую способность грунта.

Диаметр арматуры. Если сторона фундаментной плиты составляет 3 метра и меньше, тогда используют арматуру от 10мм. Если же длина превышает 3 метра, тогда применяют арматуру диаметром от 12мм и выше.

Шаг прутьев. В соответствии с п.10.3.8 — 10.3.10 СП 63.13330.2018 шаг арматуры в монолитной плите фундамента составляет 20-40 сантиметров. Не более 20 см при высоте поперечного сечения до 150 мм. Не более 40 см при высоте поперечного сечения более 150 мм. Максимальное расстояние между прутками арматуры не должно превышать толщину фундамента более чем в полтора раза. В местах, где на фундамент оказываются большие нагрузки (несущие стены и колонны), размер ячейки арматуры для плитного фундамента сокращается в 2 раза.

Схема армирования плитного фундамента выбирается исходя из следующих характеристик:

На открытом воздухе без дополнительных защитных мероприятий не менее 3 см
В грунте без дополнительных защитных мероприятий, в монолитных фундаментах при наличии бетонной подготовки не менее 4 см
В монолитных фундаментах без бетонной подготовки (только для нижней рабочей арматуры) не менее 7 см

Бетонной подготовкой может быть щебеночная подушка, если выполнен дренаж и подушка не стоит в воде.

Подушка под фундаментную плиту

Геотекстиль
Подбетонка
Щебень

Нагрузка на фундамент

Необходимо посчитать общую массу дома, снеговые и ветровые нагрузки в вашем регионе.

А также определить, в каких местах будет оказано большее давление на фундамент (несущие стены, колонны).

Несущая способность грунта

Необходимо произвести геологию, определить тип грунта и, используя таблицу из СНиП, выяснить несущую способность грунта.

Диаметр арматуры

Если сторона фундаментной плиты составляет 3 метра и меньше, тогда используют арматуру от 10мм.

Если же длина превышает 3 метра, тогда применяют арматуру диаметром от 12мм и выше.

Шаг прутьев

В соответствии с п.10.3.8 — 10.3.10 СП 63.13330.2018 шаг арматуры в монолитной плите фундамента составляет 20-40 сантиметров.

Не более 20 см при высоте поперечного сечения до 150 мм.

Не более 40 см при высоте поперечного сечения более 150 мм.

Максимальное расстояние между прутками арматуры не должно превышать толщину фундамента более чем в полтора раза.

В местах, где на фундамент оказываются большие нагрузки (несущие стены и колонны), размер ячейки арматуры для плитного фундамента сокращается в 2 раза.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/armirovanie-monolitnoy-plity-fundamenta-pod-dom-armirovanie-fundamentnoy-plity

Армирование фундаментной плиты чертеж. Правила армирования плитного фундамента

Основные требования для монолитной плиты приведены в 52-101-2003 . В них есть рекомендации по расположению и вязке арматурных сеток, какие использовать подставки для обеспечения нижнего защитного слоя. Не допускается применение прутков с отслаивающейся ржавчиной.

Стержни периодического сечения обеспечивают высокую адгезию, вязальная проволока надежнее пластиковых хомутов. Однако начинать армирование следует поэтапно: выбор рациональной схемы, расчет сечения прутков, фиксация каркасов в пространстве с помощью специальных элементов.

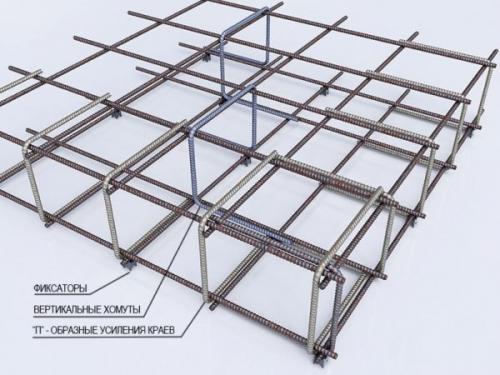

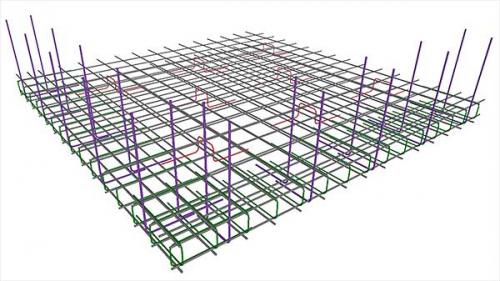

Схемы армирования

В рекомендациях СП 63.13330 для ж/б конструкций имеется специальный раздел по изготовлению основных несущих конструкций (10.4). В частности, для плитного фундамента указаны требования:

арматуру укладывают в двух направлениях (сетка с ячейкой 30 х 30 см максимум), соединяют методом вязки проволокой либо сваркой;
сетки располагают, как можно ближе к верхней и нижней граням с учетом защитного слоя 3 см;
П-образными хомутами стержни сеток перевязывают между собой по торцам;
в местах установки монолитных стен и колонн производится выпуск вертикальных стержней либо анкеровка крючками для усиления плиты;
под несущими стенами шаг ячейки уменьшается по сравнению с остальной частью плиты;
допускается разряжение ячейки сетки в центральной части до минимально допустимого процента армирования (0,3%).

Правильно расположить сетки можно с учетом боковых защитных слоев (минимум 4 см между прутком и опалубкой), расположения узлов ввода коммуникаций (актуально для незаглубленных плит).

На практике, для малоэтажных коттеджей используется схема:

сетка из 8 мм арматуры в верхнем слое;
аналогичная сетка в нижнем слое;
усиление ребер УШП или гладкой плиты (толщина 30 см и более) каркасами по периметру из 10 – 14 мм стержней периодического сечения.

Это обусловлено отсутствием сил пучения при использовании теплой отмостки, кольцевого дренажа вокруг фундамента, заменой грунта нерудными материалами на глубину от 40 см. Рекомендуемый размер ячейки в разряженной части не больше 1,5 от толщины плиты, под стенами 10 х 10 – 20 х 20 см. В отсутствие подбетонки нижний защитный слой увеличивается до 5 – 7 см.

Проемы

В незаглубленных плитах невозможно обойтись без проемов в монолитной конструкции для ввода инженерных систем. Данный вопрос весьма слабо описан в специальной литературе. Индивидуальному застройщику следует ориентироваться на руководство по проектированию ж/б зданий:

вырезание отверстий в сварных сетках с загибом стержней вверх;
окаймление проемов больше 30 см диагонально расположенными к ячейкам сетки прутками 10 – 14 мм;
не требуется усиление периметра отверстий меньше 15 см.

В плитах глубокого заложения узлы ввода коммуникаций отсутствуют по умолчанию. Для повышения ремонтопригодности инженерных систем канализацию и водопровод запускают через стены подвала.

Сопряжение плита/лента

Правильно смонтировать прутки арматуры в опалубке заглубленного плитного фундамента с подвалом можно с учетом условий:

стены на заглубленной плите запрещено размещать вплотную к ее краям, минимальный отступ по периметру равен толщине ленты фундамента (от 10 до 40 см);
схема анкеровки узла сопряжения ленты и монолитной стены подвала имеет несколько вариантов.

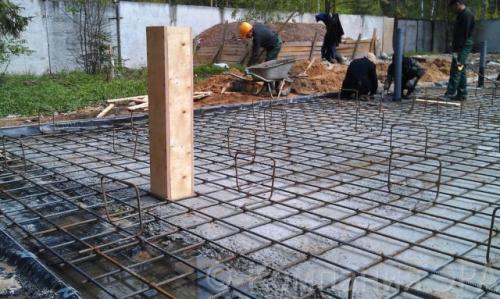

Выпуски арматуры в плите под стены.

Например, из плиты можно выпустить вверх П-образный хомут, расстояние между стержнями которого соответствует размеру каркаса ленты, чтобы связать впоследствии две этих конструкции. Кроме того, можно привязать к нижней и верхней сетке плиты изогнутые под прямым углом прутки, выпустить их на 40 – 60 см наружу аналогично предыдущему варианту.

Если в проекте отсутствует жесткая связь ленты и стены с плитой глубокого залегания, в этих местах сетки усиливаются П-образными хомутами во избежание продавливания.

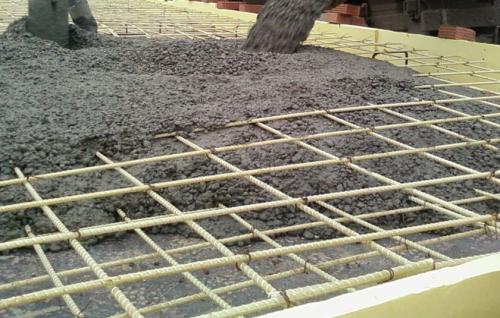

Армирование фундаментной плиты сп. Композитная полимерная арматура (АКП)

Композитная полимерная арматура для конструктивного армирования фундаментной плиты делится на:

стеклокомпозитную (АСК);
базальтокомпозитную (АБК);
углекомпозитную (АУК);
арамидокомпозитную (ААК);
комбинированную (АКК).

При выборе подходящего вида композитной полимерной арматуры необходимо ориентироваться на условия эксплуатации строения, предполагаемых нагрузок, экономических возможностей. Подробнее с этим видом материала для армирования фундаментной плиты можно ознакомиться в Изменениях № 1 к СНиП 52-01-2003 «Бетонные и железобетонные конструкции».

В основе композитной полимерной арматуры лежит пластик. К достоинствам этого вида армирующего материала можно отнести отсутствие токопроводимости, низкий вес, абсолютную неподверженность коррозии. К недостаткам – высокую стоимость в сравнении со стальными прутьями.

Для армирования фундаментных плит используют продольную арматуру с диаметрами 0.1, 0.12, 0.14 и 0.16 см, поперечную – с диаметрами 0.6 и 0.8 см. Фундаменты зданий укрепляют в основном при помощи арматур класса А400 – А500С. Для арматуры класса А400 характерен предел текучести в 390 Н/мм², для класса А500С – более 500 Н/мм². Кроме того, прутья, относящиеся к классу А400 невозможно соединять путем сваривания, поскольку такой метод обработки ухудшает характеристики стали.

Для укрепления фундаментных плит оптимально подходит арматура класса А500С. Выбор серповидного профиля обусловлен повышенной выносливостью прутьев к периодическим нагрузкам. Это преимущество выигрывает, хотя сцепка с бетоном у них ниже, чем у стержней с кольцевым профилем.

Прежде чем приступить к выбору арматуры, следует определиться, какой тип фундамента будет использоваться при строительстве, рассчитать предполагаемые нагрузки на основание строения.

Расчет армирования фундаментной плиты. Онлайн калькулятор плитного фундамента

Как работать с калькулятором

Калькулятор позволяет приблизительно рассчитать количество строительных материалов для плитного фундамента — арматуры, бетона, досок для опалубки, гидроизоляции, песка и щебня для подушки, чтобы сверится со строительной сметой или быстро подсчитать сколько заказывать материалов, если строите без проекта. Не питайте иллюзий, что с помощью онлайн калькулятора можно рассчитать фундамент по нагрузкам, для этого как минимум надо сделать геологические изыскания и иметь проект дома на руках. Для подобных расчетов обращайтесь к проектировщикам.

Армирование

В параметрах :

Материал дома — выбор материала не влияет на расчет, а лишь выводит в расчетной таблице рекомендуемый шаг ячейки армирования плиты. В любом случае шаг ячейки должен вычислять проектировщик дома, данное значение приведено для справки.

Диаметр рабочей арматуры — диаметр основной рабочей арматуры (сетки) фундамента из вашего проекта.

Шаг ячейки рабочей арматуры — расстояние между рядами рабочей арматуры.

Шаг сетки

Диаметр поперечной арматуры — диаметр арматуры которая служит для разделения нижнего и верхнего слоев арматуры (паук).

Паук из арматуры

В расчете:

Рекомендуемый диаметр рабочей арматуры — зависит от большего значения длины и ширины плиты. От 0 до 3 метров, рекомендуемый диаметр = 10 мм, от 3 до 10 метров диаметр = 12 мм, от 10 до 20 метров диаметр = 14 мм. Данное значение приведено исключительно для справки.

Рекомендуемый диаметр поперечной арматуры — если высота плиты меньше 30 см, то диаметр = 8 мм, если высота плиты больше 30 см, то диаметр = 10 мм. Значение приведено исключительно для справки.

Рекомендуемый размер ячейки рабочей арматуры — зависит от выбранного материала дома. Значение приведено исключительно для справки.

Количество слоев рабочей арматуры — если высота плиты меньше или равна 15 см, то количество слоев (сеток) =1, если высота плиты больше 15 см, количество слоев рабочей арматуры = 2.

Минимальный нахлест рабочей арматуры при соединении в одном ряду = 40 умножить на диаметр рабочей арматуры.

Длина рабочей арматуры рассчитывается с учетом усиления под стенами — добавляется по одному ряду арматуры по краям фундамента (шаг ячейки в два раза меньше заданного), усиление под внутренние стены нужно учитывать самостоятельно.

Количество подставок — рассчитывается с плотностью 2 штука на м².
Под арматурой для усиления торцов понимаются П-образные хомуты для для усиления торцов (см. рисунок ниже):

Опалубка

Тут задается только высота (ширина) досок для самой опалубки и для вертикальных подпорок с шагом в 0,5 метра. Длина всех досок принимается равной 6 м. Толщина досок опалубки принимается равной 40 мм, толщина досок для подпорок принимается 50 мм. Длина распорок не рассчитывается, т.к. не все их используют.

Подушка

Выпуск подушки за фундамент — подушка всегда делается чуть шире самой плиты, обычно на 20-30 см, иногда подушка делается сразу под отмостку — примерно на 1 метр шире плиты.

Стоимость материалов

В стоимости не рассчитывается бетон для подбетонки, геотекстиль и гидроизоляция, так как эти элементы не являются строго обязательными в конструкции плитного фундамента, и не все их делают.

Если вы заметите ошибку в работе калькулятора, пишите об этом в комментариях, постараемся исправить в кратчайшие сроки. Если что-то не понятно как считается также обращайтесь.

Как армировать плиту 15 см. Как правильно вязать арматуру для монолитной плиты – общие сведения

Существует принципиальная разница между плитами бетонными и железобетонными, используемыми в строительной сфере. Последние способны воспринимать значительные нагрузки за счет усиления бетонного массива с помощью арматурной решетки.

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

песчано-щебеночной подушки, демпфирующей реакцию грунта;
марочного бетона, изготовленного по стандартной рецептуре;
силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

обеспечивает запас прочности фундамента;
предотвращает разрушение плиты и образование трещин;
воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;
формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

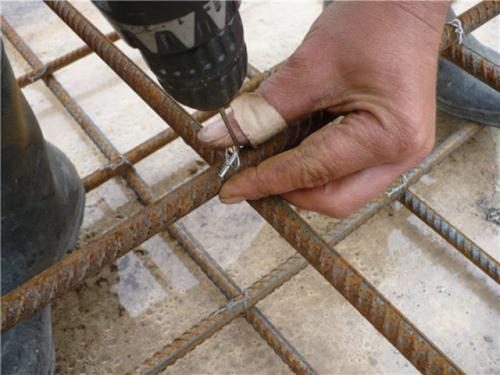

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом

ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка ;
полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;
автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

При выполнении работ следует соблюдать ряд правил:

для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

Технология изготовление решеток способом связывания превосходит метод сварки арматуры, при котором возникает локальный перегрев и значительно снижается прочность.

Армирование плиты 100 мм. Основы армирования

Согласно требованиям СП 63.13330.2018 «Бетонные и железобетонные конструкции», процесс армирования монолитной железобетонной плиты перекрытия осуществляется, в соответствии со следующим алгоритмом:

В нижней части пролётной конструкции, преимущественно воспринимающей растягивающие усилия, устраивается фоновое армирование из продольных и поперечных стержней с периодическим профилем класса А500с (по ГОСТ 34028-2016).
Диаметр фоновой арматуры и шаг между стержнями определятся расчётом и минимальным процентом армирования. В среднем, для стандартной монолитной плиты перекрытия, устраиваемой в жилом или общественном здании, с пролётом до 6000 мм, при толщине конструктивного элемента от 160 до 250 мм, диаметр стержней составляет от 8 до 12 мм, с шагом от 150 до 250 мм между ними в обоих направлениях.
Стержни фоновой арматуры укладываются последовательно, сначала в продольном, потом в поперечном направлении, в каждом перекрестии элементы фиксируются при помощи отожжённой вязальной проволоки.

Допускается также армирование сварными плоскими сетками по ГОСТ 23279-2012, которые перехлёстываются между собой не менее, чем на 2 шага между стержнями и не менее, чем на 250 мм.

Фоновая арматура укладывается на пластиковые фиксаторы защитного слоя «стульчики». Это делается для удовлетворения конструктивным требованиям и предотвращению образования трещин. Для удобства вибрирования бетона во время заливки плиты перекрытия.

Дополнительная арматура, которая укладывается в местах наибольшей концентрации напряжений – в центре пролёта и в зонах передачи изгибающих моментов от жёстких узлов сопряжения пролётного элемента с вертикальными монолитными конструкциями каркаса.

Дополнительная арматура укладывается поверх фоновой, располагается между её стержнями, по центру шага, либо примыкает к ней по всей плоскости боковой грани стержней.

Диаметр и шаг, а также направление её раскладки определяется изополями напряжений, по результатам статического расчёта каркаса здания.

Поддерживающие гнутые стержни, либо вертикальные сварные каркасы, воспринимающие поперечные усилия и обеспечивающие дистанционирование верхнего армирования плиты перекрытия.

Поперечные усилия в плитах прикрытия, как правило, возникают в зоне расположения точечных опор, так как там образуется пирамида продавливания и повышается риск появления наклонной трещины.

Верхнее фоновое и дополнительное армирование, по аналогии с раскладкой нижних основных и усиливающих стержней, либо сеток. Верхняя дополнительная арматура устраивается также в зоне образования растягивающих усилий, чаще всего, над опорами – стенами, колоннами, пилонами, либо в зоне основания консольного вылета пролётной конструкции.

Перед заливкой плиты перекрытия, в конструкцию также укладываются закладные детали, проёмообразователи и стальные гильзы для пропуска инженерных коммуникаций. В зоне расположения балконов или консолей для опирания наружных стен.

В местах перехода плиты из тёплого в холодный контур, устраивается перфорация с эффективным утеплителем – пенополистирольными вставками.

Фундаментная плита 15 см. Расчет

Разберем, как производится расчет материалов для плиты 8 на 8 метров. Армирование будем производить с шагом 20 сантиметров, пруты диаметром 14 в два слоя, для вертикальных стержней 8 миллиметров, шаг такой же. Используемые бетон для плиты берем класса В20 (по прочности соответствует марке М250) на подготовку класса B7,5. Толщину плиты возьмем 25 см.

Бетон для плиты В20: 8,2 х 8,2 = 67,24 м²;
Рассчитаем кубатуру, то есть объем необходимого бетона: 67,24 м² х 0,25 м = 16,81 м³;
Расход количества материала для армирования с учетом обеспечения защитного слоя плиты: 8200 — 60 = 8140 миллиметров длина стержня. Из расчета шага в 20 см, рассчитаем их кол-во для 1 направления делим 8200 на 200 = 41 штука х 2 стороны = 82 штука х 2 слоя всей плиты = 164 стержня;
Высчитаем общую длину: 164 х 8,14 = 1334,96 метра. Масса 1 метра арматуры 14 диаметра равняется 1,2 килограмма. Таким образом масса всего рабочего армирования: 1334,96 метра x 1,2 = 1601,252 килограмма;
Перейдем к вертикальным стержням арматуры, ее длина будет равняться разнице 25 см и 6 см = 19 см. Возьмем шаг в 40 сантиметров, получаем 21 шт х 21 шт = 441 единица, массу получаем из выражения 441 х 0,19 х 0,395 = 33,1 кг;
Расход бетона класса B7,5 для подготовки считаем как: 8,2 х 8,2 х 0,05 (заданная толщина) = 3,3 метра³;
Геотекстиль и гидроизоляцию плиты считаем, как площадь плиты добавив немного запаса: 67,24 метра²;
Песчаную подушку считаем перемножением сторон плиты и высоты подушки с учетом того, что он выходит за ее границы на 0,1 метр с каждой стороны, то есть 8,4 х 8,4 х 0,5 = 32,5 куба песка.
