Как вязать арматуру для монолитной плиты для перекрытия. Как армировать плитное основание
Как вязать арматуру для монолитной плиты для перекрытия. Как армировать плитное основание
Требования, регламентирующие изготовление и эксплуатацию монолитных железобетонных плит,детально расписаны в СП 52-101-2003. Нормативы определяют оптимальное расположение прутьев, как правильно нужно связывать арматуру, каким нужно выбирать диаметр и длину стержней, и т. д. Арматура периодического профиля (с рифленой поверхностью)хорошо сцепляется с бетоном, а стальная вязальная проволока держит соединения надежнее, чем хомуты из пластика.
Монтаж армокаркаса начинается с подбора схемы, расчета диаметра арматуры, выбора способа крепления каркаса в опалубке или в котловане специальными метизами.
В СП 63.13330 указаны нормы, рекомендации и требования для монолитной плиты:
- Стальные прутья располагаются по двум направлениям, образуя крупноячеистую сетку (решетку) с размером ячеек ≤ 30 х 30 см, между собой стержни скрепляются связыванием специальной отожженной проволокой либо свариванием (в исключительных случаях);
- Решетка из арматуры должна находиться на расстоянии ≥ 3 см от бетонных поверхностей, чтобы предотвратить коррозию металла каркаса;
- Торцевые пересечения решетки скрепляются П-образными хомутами из металлических прутьев;
- При пересечении монолитной плиты перекрытия и стен здания из плиты выпускаются стержни для связывания с вертикальными конструкциями, или плита крепится к стене анкерами;
- Под поверхностью несущих стен ячейка должна иметь меньшие размеры;
- По центру плиты ячейки могут быть больше, чем по остальной ее площади.

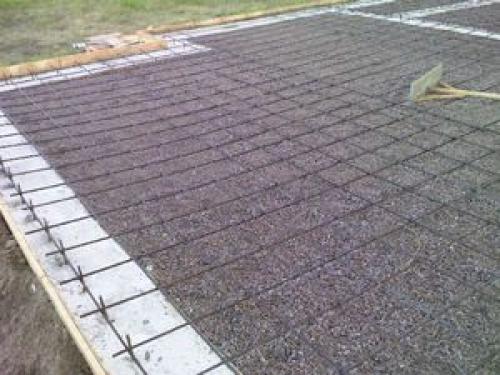

Схема армирующего каркаса для плитного основания
Армирование малоэтажных домов и высотных зданий различается. Для армирования фундаментных плит малоэтажных домов работает следующая схема:
- Армирующую решетку вяжутиз прутьев Ø 6 мм для верхнего и нижнего ярусов каркаса;
- Ребра УШП (утепленной шведской плиты) или гладкой бетонной плиты толщиной ≥ 30 см усиливаются армирующим каркасом по всем сторонам рифлеными прутьями Ø 10-14 мм.
Такое ослабление требований к каркасу вызвано тем, что при наличии утепленной отмостки и дренажной системы вокруг здания, а также слоя насыпного нерудного грунта вокруг фундамента силы пучения не проявляются. Сечение ячейки решетки в центре плиты может быть≤1,5 размера толщины плиты, размер ячейки под несущими стенами ≈100 х 100-200 х 200 мм.
Если фундаментная плита заложена неглубоко, то в ней обычно устраивают проемы и отверстия для прокладки инженерных коммуникаций. Так как в нормативных документах требования к этому вопросу практически не указаны, целесообразно будет использовать «Руководство по проектированию железобетонных конструкций с безбалочными перекрытиями» 1979 года. В нем, в частности, указано, что:
- Отверстия или проемы в сварных армирующих решетках следует делать с загибом арматуры вверх;
- Все проемы и отверстия в решетках нужно обрамлять арматурой Ø 10-14 мм;
- Проемы или отверстия Ø≤ 150 мм не усиливаются по краям.

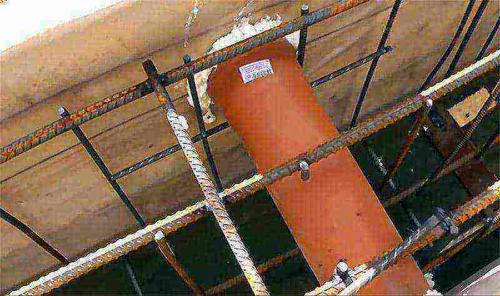

Вентиляционное отверстие в плите
Чтобы правильно связать арматуру в опалубке, необходимо выполнить следующие требования:
- При обустройстве плиты глубокого заложения стены подвала нельзя приближать ее краям – расстояние между плитой и стеной должно быть10-40 см;
- Нужно выбрать оптимальную схему анкеровки(крепления) плиты со стеной. Так, вариант с П-образными хомутами или решение с креплением конструкций изогнутой арматурой, выпущенной из плиты, вполне удовлетворяют требованиям прочности монтажа.
Шаг арматуры в плите перекрытия. Укладка арматуры
Схема армированной плиты перекрытия.
При установке такого перекрытия достаточно важным будет правильный расчет армирования плиты перекрытия. Для подобных конструкций в домашних условиях необходимо применять стальную горячекатаную арматуру, которая имеет класс А3. Диаметр подобной арматуры будет составлять приблизительно 8-14 мм в зависимости от нагрузки, расчет которой производится.
Плита обязательно должна армироваться в 2 слоя. Первая сетка прокладывается в нижней части плиты, а вторая – в верхней. Сетки будут располагаться в середине бетона. Защитный слой, который создается опалубкой, должен быть не менее чем 15-20 мм. Арматура в сетку связывается при помощи вязальной проволоки. Размеры ячеек должны быть 200×200 мм либо 150×150 мм.
Арматура в сетке должна быть цельной, без каких-либо разрывов. В случае если будет не хватать длины арматуры, дополнительная арматура должна быть подвязана с нахлестом, который равняется 40 диаметрам арматуры. Если планируется армировать перекрытие арматурой d-10, то понадобится сделать нахлест в 400 мм. Стыки арматуры должны быть расположены в шахматном порядке, в разбежку. Края верхней и нижней арматуры в сетках необходимо связывать между собой при помощи П-образного усиления.
Нагрузки на железобетонную плиту будут передаваться сверху вниз и распределяться полностью на всю площадь покрытия. Следовательно, можно сделать следующий вывод: основной рабочей арматурой будет нижняя, которая испытывает растягивающие нагрузки. Верхняя будет получать нагрузки на сжатие. Инженерный расчет должен учитывать дополнительные арматурные усиления, однако есть и некоторые общие правила.
В процессе выполнения процедуры армирования нижней сетки дополнительную арматуру следует прокладывать в середине между несущими опорами. При связке верхней сетки над несущими опорами прокладываются усиления. Помимо того, необходима дополнительная арматура в местах скопления нагрузок и отверстий. Отдельными хлыстами делается дополнительное армирование, при этом они должны иметь длину 400-2000 мм в зависимости от ширины пролетов. Нижняя сетка усиливается в проеме между стенками.
Схема утепленной армированной плиты.
Верхняя сетка должна усиливаться над несущими стенами. Армирование подобных конструкций своими руками в местах, в которых они опираются на колонны. Оно будет сильно отличаться от традиционного армирования. Данные участки требуют дополнительного создания объемных усилений.
Плита перекрытия заливается при помощи бетононасоса. При заливке в обязательном порядке необходимо уплотнить бетон, для чего чаще всего применяется глубинный вибратор. Процесс твердения бетона сопровождается его усадкой, которая будет возрастать при высыхании бетонного раствора. На его поверхности могут появляться микротрещины.
Шаг вязки арматуры СНиП. Требования СНиП к монтажу арматуры
Общие схемы и требования к возведению конструкций с использованием бетона (железобетона) определены в СНиП 52−01−2003. Данный документ содержит правила расчета склонности железобетона к деформациям, его способности к образованию трещин, показателей прочности, требования к размерам и формам конструкции:
- при возведении фундаментов можно использовать только арматуру, соответствующую стандартам , с сертификатом качества, определенную в проектной документации;
- прутья сцепляются так, чтобы полностью исключить возможность их смещения во время заливки бетона;
- если для армирования ленточного фундамента используются сварные каркасы или сетки, то при их изготовлении разрешается применять такой способ сварки, который не допускает деформирования;
- радиус изгиба арматурных прутьев должен соответствовать затребованному в проекте;
- механические стыки арматуры по прочности не должны уступать прочности основного материала;
- расстояние между вертикальными стержнями зависит от их диаметра , вида заполнителя бетонной смеси, расположения в каркасе, метода заливки бетона, но не допускается шаг меньше, чем 25 см;
- расстояние между продольными прутьями не должно превышать 40 см;
- расстояние между прутьями, установленными поперечно, не должно превышать 30 см.
Для вертикального армирования используются прутья с диаметром 10−12 мм с ребристой поверхностью. Для продольного расположения диаметр арматуры не должен быть меньше, чем 10 мм и больше, чем 32 мм. Для поперечного размещения используется арматура с диаметром от 6 до 8 мм.
